 SERVICING AND MAINTENANCE

170

146)

Do not repaint alloy wheel rims at

temperatures higher than 150°C. The

mechanical features of the wheels could

be compromised.

147)

Keep the vehicle's speed down when

snow chains are fitted; never exceed 50

km/h. Avoid potholes, do not drive over

steps or pavements, and do not drive long

distances over roads without snow, to

avoid damaging both your vehicle and the

road surface.

171

TECHNICAL SPECIFICATIONS

Everything you may find useful for

understanding how your vehicle is

made and works is contained in this

chapter and illustrated with data, tables

and graphics. For the enthusiasts and

the technician, but also just for those

who want to know every detail of their

vehicle.

IDENTIFICATION DATA ............... 172
ENGINE .................................... 174
WHEELS................................... 177

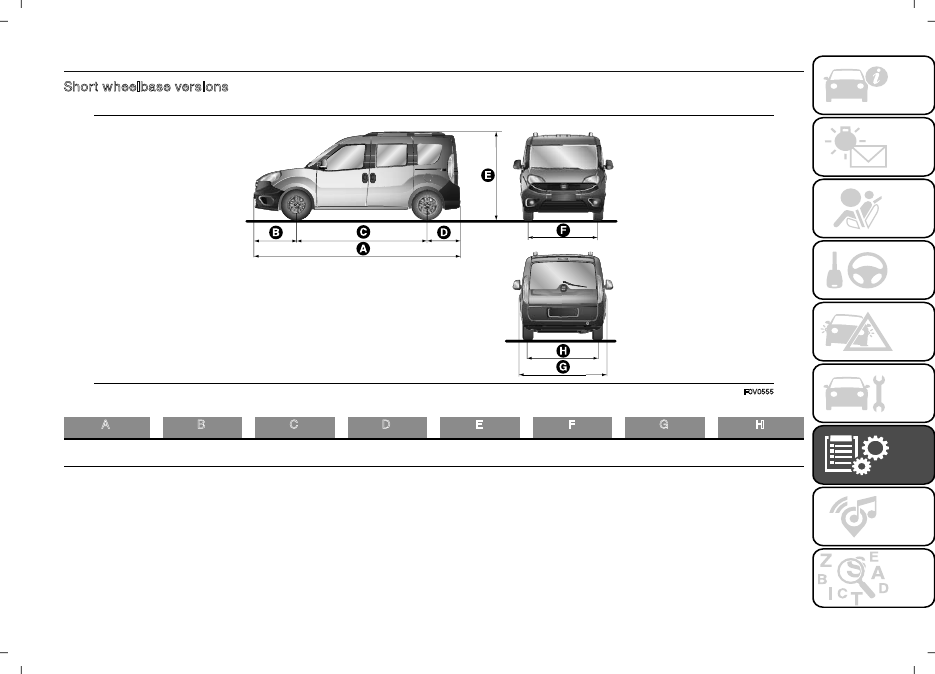

DIMENSIONS ............................ 185
WEIGHTS AND LOADS............... 191
REFUELLING............................. 194
FLUIDS AND LUBRICANTS ......... 198
FUEL CONSUMPTION AND

CO2 EMISSIONS ....................... 201

PRESCRIPTIONS FOR

HANDLING THE VEHICLE AT

THE END OF ITS LIFE................. 202

 TECHNICAL SPECIFICATIONS

172

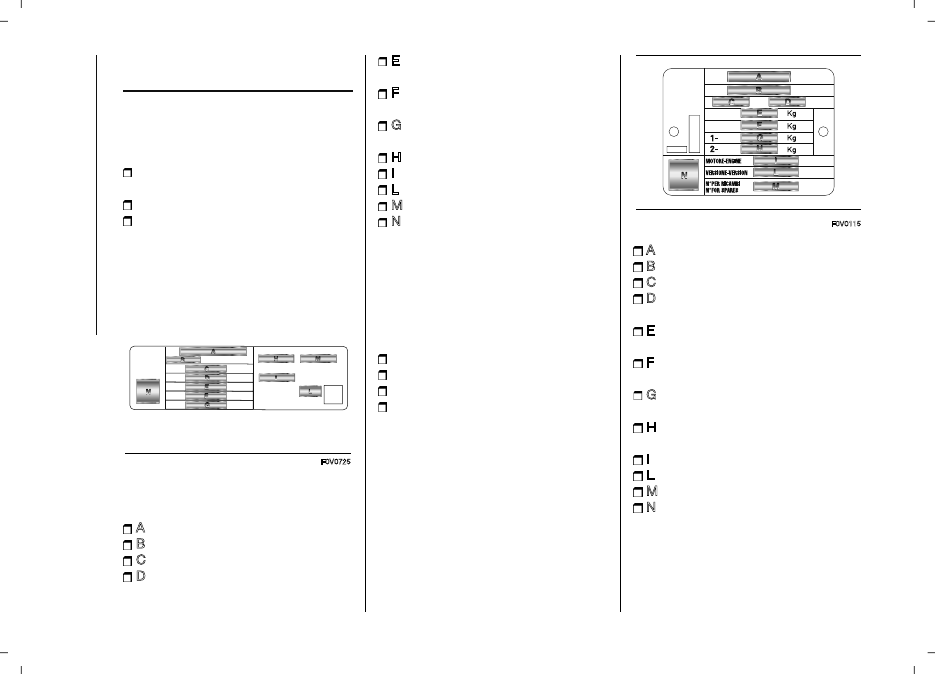

IDENTIFICATION

DATA

It is advisable to take note of the

identification codes. The following

identification codes are printed and

shown on the plates:

Vehicle summary identification and

paintwork plate;

Chassis marking;

Engine marking.

VEHICLE SUMMARY

IDENTIFICATION AND

PAINTWORK PLATE

VERSIONE-VERSION

N° PER RICAMBI
N° FOR SPARES

MADE IN TURKEY

MOTORE-ENGINE

CODICE COLORE/PAINT

2 -

1 -

Kg
Kg
Kg
Kg

218

F0V0725

This is applied on the front driver side

pillar and bears the following identifying

data fig. 218:

A Name of manufacturer

B Type-approval number

C Vehicle type identification code

D Maximum permitted weight of fully

laden vehicle

E Maximum permitted weight of

vehicle when fully laden plus trailer

F Maximum permitted weight on first

axle (front)

G Maximum permitted weight on

second axle (rear)

H Engine type

I Bodywork version code

L Spare part reference number

M Bodywork colour code

N Correct fume coefficient value

IDENTIFICATION DATA

(For versions/markets, where provided)
It is advisable to take note of the

identification codes. The following

identification codes are printed and

shown on the plates:

VIN plate.

Chassis marking.

Bodywork paint identification plate.

Engine marking.

VEHICLE

IDENTIFICATION

NUMBER (VIN) PLATE

(For versions/markets, where provided)
This plate is fitted to the engine

compartment air intake chamber and

bears the following information fig. 219:

219

F0V0115

A Name of manufacturer

B Type-approval number

C Vehicle type identification code

D Chassis manufacture serial

number

E Maximum permitted weight of

vehicle fully laden

F Maximum permitted weight of

vehicle when fully laden plus trailer

G Maximum permitted weight on first

(front) axle

H Maximum permitted weight on

second axle (rear)

I Engine type

L Bodywork version code

M Spare part number

N Correct fume coefficient value

173

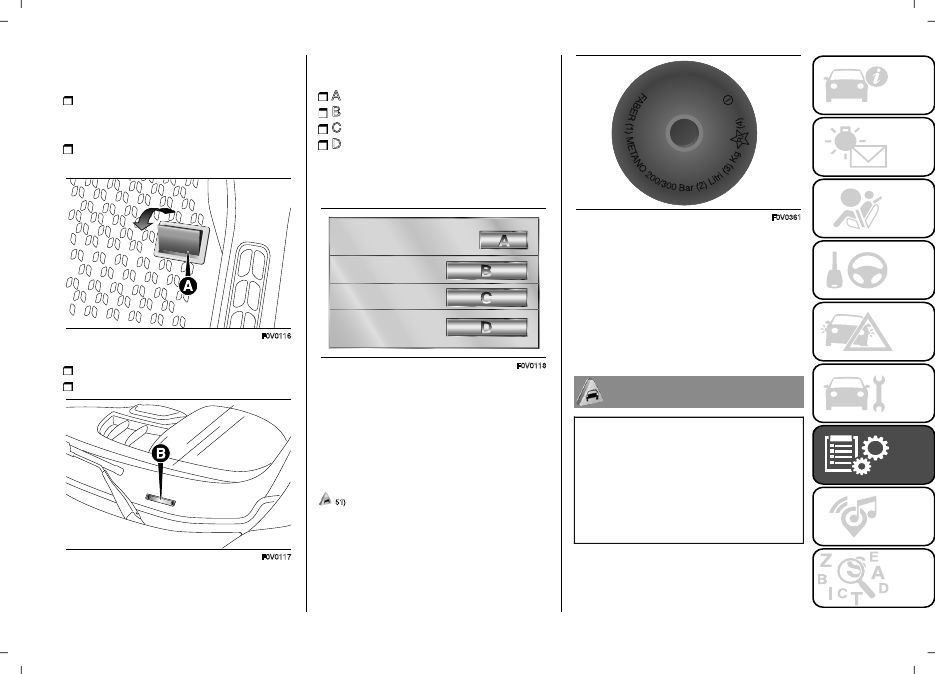

on the passenger compartment floor

panel, near the right front seat; open

the flap to access (A) fig. 220

on the lower part of the windscreen

(B) fig. 221

220

F0V0116

The marking includes:

type of vehicle;

chassis number.

221

F0V0117

BODYWORK PAINT

IDENTIFICATION PLATE

A Paint manufacturer

B Colour name

C Fiat colour code

D Respray and touch up code

This plate is fitted inside the bonnet

and contains the following information

fig. 222:

222

F0V0118

ENGINE MARKING

It is stamped on the cylinder block and

includes the type and the engine serial

number.

CYLINDER MARKING

51)

Each methane cylinder is identified in

the plant by information stamped on

the cylinder cone.
The plates (provided with the vehicle

documentation) contain the date for the

first inspection of the cylinders.

223

F0V0361

SYSTEM INSPECTION

The cylinders must be inspected, in

accordance with ECE Regulation

Procedure no. 110, every 4 years from

the vehicle registration date or in

accordance with specific regulations in

individual countries.

IMPORTANT

51)

If the vehicle has been registered in a

country other than Italy, the certification

data, identification and inspection

procedures for the methane cylinders

should conform to the legislation in

that country. In any case, it should be

remembered that the life of the cylinders is

20 years from the production date as set

out in ECE Regulation 110.

CHASSIS MARKING

These are located respectively:

 TECHNICAL SPECIFICATIONS

174

ENGINE

 

Versions

1.4

1.4 T-JET

1.4 T-JET Natural Power

Engine code

843A1000

198A4000

198A4000

Cycle

Otto

Otto

Otto

Number and position of cylinders

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

72x84

72x84

72x84

Total displacement (cm3)

1368

1368

1368

Compression ratio

11:1

9.8:1

9.8:1

Maximum power (EC) (kW)

70

88

88

Maximum power (EEC) (HP)

95

120

120

corresponding engine speed (rpm)

6000

5000

5000

Maximum torque (EEC) (Nm)

127

206

206

Maximum torque (EEC) (kgm)

12.95

21

21

corresponding engine speed (rpm)

4500

3000

3000

Spark plugs

NGK DCPR7E

NGK IKR9F8

FIAT 55210685 - NGK IKR9F8

Fuel

Unleaded petrol

95 R.O.N. (EN228

specifications)

Unleaded petrol

95 R.O.N. (EN228

specifications)

Methane

Unleaded petrol

95 R.O.N. (EN228

specifications)

175

 

Versions

1.3 MultiJet without

DPF

1.3 MultiJet with DPF

1.3 Multijet Euro 6

Engine code

199A3000

263A2000 / 263A6000

330A1000/225A2000

Cycle

Diesel

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

69.6x82

69.6x82

69.6x82

Total displacement (cm3)

1248

1248

1248

Compression ratio

17.6:1

16.8:1

16.8:1

Maximum power (EC) (kW)

66

66/55

70/59

Maximum power (EEC) (HP)

90

90/75

95/80

corresponding engine speed (rpm)

4000

4000

3750

Maximum torque (EEC) (Nm)

200

200

200

Maximum torque (EEC) (kgm)

20.4

20.4

20.4

corresponding engine speed (rpm)

1750

1500

1500

Spark plugs

–

–

–

Fuel

Diesel for motor vehicles

(EN590 Specification)

Diesel for motor vehicles

(EN590 Specification)

Diesel for motor vehicles

(EN590 Specification)

 TECHNICAL SPECIFICATIONS

176

 

Versions

1.6 Multijet Euro 4 /

Euro 5 / Euro 5+

1.6 Multijet Euro 6

2.0 Multijet

Engine code

198A3000 / 263A3000 /

263A4000 / 263A5000

940C1000 / 263A8000 /

263A7000 / 263A9000

263A1000

Cycle

Diesel

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

79.5x80.5

79.5x80.5

83x90.5

Total displacement (cm3)

1598

1598

1956

Compression ratio

16.5:1

16.5+-0.4

16.5:1

Maximum power (EC) (kW)

77/74//66

88/77/70/74

99

Maximum power (EEC) (HP)

105/100/90

120/105/95/100

135

corresponding engine speed (rpm)

4000

3750/3750/2500/3750

3500

Maximum torque (EEC) (Nm)

290/200(*)

320/300/320/300

320

Maximum torque (EEC) (kgm)

29.6/20.4(*)

32.6/30.6/30.6/30.6

32.6

corresponding engine speed (rpm)

1500

1750

1500

Spark plugs

–

–

–

Fuel

Automotive Diesel

(EN590 specifications)

Automotive Diesel

(EN590 specifications)

Automotive Diesel

(EN590 specifications)

(*) Engine code 263A5000

177

WHEELS

RIMS AND TYRES

Pressed steel or alloy rims. Tubeless

radial carcass tyres. All approved tyres

are listed in the registration document.
WARNING If there are any

discrepancies between the Owner

Handbook and the registration

document, take the information from

the latter. For safe driving, the vehicle

must be fitted with tyres of the same

make and type on all wheels.
WARNING Do not use air chambers

with tubeless tyres.

 TECHNICAL SPECIFICATIONS

178

RIMS AND TYRES PROVIDED

 

Versions

Wheels

Tyres

Spare wheel (for

versions/markets, where

provided)

Standard

equipment

snow type

Rim

Tyre

1.4

All models

6Jx16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C

99T

1.4 T-JET

All models

6Jx16 ET36.5

195/60 R16 C

99/97T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C

99/97T

1.4 T-JET Natural

Power

Doblò

6Jx16 ET36.5

195/60 R16 C

99T PIRELLI

Chrono (#)

195/60 R16 C

99Q (M+S)

–

–

Doblò Cargo

(#) Measurement only certified and permitted for Pirelli tyres.

179

 

Versions

Wheels

Tyres

Spare wheel (for

versions/markets, where

provided)

Standard

equipment

snow type

Rim

Tyre

1.3 Multijet

Cargo

6Jx15 ET39 Light

185/65 R15 92T 185/65 R15 92Q

(M+S)

6JX15 ET39

Light

185/65 R15 92T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

Cargo Maxi

6JX16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

5-seater (M1)

6JX15 ET39 Light

185/65 R15 88T 185/65 R15 88Q

(M+S)

6JX15 ET39

Light

185/65 R15 88T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

(*) Alternative

 TECHNICAL SPECIFICATIONS

180

7-seater (M1)

6JX16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

Combi (N1)

6JX15 ET39 Heavy

195/65 R15 95T 195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

(*) Alternative

 

Versions

Wheels

Tyres

Spare wheel (for

versions/markets, where

provided)

Standard

equipment

snow type

Rim

Tyre

1.3 Multijet

Cargo

6JX15 ET39 Light

185/65 R15 92T

185/65 R15 92Q

(M+S)

6JX15 ET39 Light

185/65 R15 92T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C 99T

Cargo Maxi

6JX16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C 99T

1.6 MultiJet

181

 

Versions

Wheels

Tyres

Spare wheel (for versions/markets,

where provided)

Standard

equipment

snow type

Rim

Tyre

1.6 MultiJet

5-seater (M1)

6JX15 ET39 Light

185/65 R15 88T

185/65 R15 88Q

(M+S)

6Jx15 ET39 Light

185/65 R15 88T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C 99T

7-seater (M1)

6Jx16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C 99T

Combi (N1)

6Jx15 ET39 Heavy

195/65 R15 95T

195/65 R15 95Q

(M+S)

6Jx15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C 99T

 TECHNICAL SPECIFICATIONS

182

Versions

Wheels

Tyres

Spare wheel (for versions/markets,

where provided)

Standard

equipment

snow type

Rim

Tyre

2.0 Multijet

All models

6Jx16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C 99T

(*) Alternative

183

COLD TYRE INFLATION PRESSURE (bar)

 

Measurement

Medium load

Full load

Front

Rear

Front

Rear

185/65 R15 88T

2.5

2.5

2.9

2.9

185/65 R15 92T

2.5

2.6

2.9

3

195/65 R15 95T

2.4

2.4 Doblò (M1)

2.6

2.6 Doblò (M1)

2.4 Doblò Cargo

2.7 Doblò Cargo

3.0 Doblò Combi (N1)

3.2 Doblò Combi (N1)

195/60 R16C 99/97T

2.7

2.7

2.7

2.8 Doblò 5P (M1)

3.3 Doblò Cargo

3.6 Doblò (for 1.4 T-JET

Natural Power versions)

3.6 Doblò Cargo (for 1.4

T-JET Natural Power

versions)

3.6 Doblò 7P (M1) /

3.6 Doblò Combi (N1) /

3.6 Doblò Cargo Maxi

195/60 R16C 99/97T M+S

2.7

2.7

2.7

3.6 (on all versions and

always with Traction Plus)

The pressure value can be up to +1.0 bar more than the recommended one when the tyres are warm. However, recheck that

the value is correct with the tyre cold.

 TECHNICAL SPECIFICATIONS

184

With snow tyres, add +0.2 bar to the pressure value prescribed for standard tyres. When running at speeds over 160 km/h,

inflate tyres at full-load pressures.

185

DIMENSIONS

Short wheelbase versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres. Height is measured with vehicle unladen.

224

F0V0555

 

A

B

C

D

E

F

G

H

4406

911

2755

740

1832 / 1905(*)

1510

1832

1530

(*) With roof bars (for versions/markets where provided)

Small variations in size are possible depending on the dimensions of the rims.
