MULTIMEDIA

This chapter describes the main

functions of the Uconnect™ Radio,

Uconnect™ 5" LIVE, Uconnect™ 5"

Nav LIVE infotainment systems which

can be fitted on the vehicle.

TIPS, CONTROLS AND

GENERAL INFORMATION ........... 204
Uconnect™ RADIO .................... 206
OPERATION.............................. 211
Uconnect™ 5" LIVE –

Uconnect™ 5" NAV LIVE............. 215
OPERATION.............................. 220
OFFICIAL TYPE APPROVALS ...... 227

 MULTIMEDIA

204

TIPS, CONTROLS

AND GENERAL

INFORMATION

ROAD SAFETY

Learn how to use the various system

functions before setting off. Read the

instructions for the system carefully

before setting off.

150) 151)

RECEPTION

CONDITIONS

Reception conditions change

constantly while driving. Reception may

be interfered with by the presence

of mountains, buildings or bridges,

especially when you are far away from

the broadcaster.
WARNING The volume may be

increased when receiving traffic

information and news.

CARE AND

MAINTENANCE

Observe the following precautions to

ensure the system is fully operational:

the display lens should not come into

contact with pointed or rigid objects

which could damage its surface; use a

soft, dry anti-static cloth to clean and

do not press.

never use alcohol, petrols and

derivatives to clean the display lens.

Prevent any liquid from entering the

system: this could damage it beyond

repair.

53) 54)

ANTITHEFT PROTECTION

The system is equipped with an

anti-theft protection system based on

the exchange of information with the

electronic control unit (Body Computer)

on the vehicle.
This guarantees maximum safety and

prevents the secret code from being

entered after the power supply has

been disconnected.
If the check has a positive outcome,

the system will start to operate,

whereas if the comparison codes are

not the same or if the electronic control

unit (Body Computer) is replaced,

the system will ask the user to enter

the secret code according to the

procedure described in the paragraph

below.

Entering the secret code

When the system is switched on, if the

code is requested, the display will show

"Please enter Anti-Theft Code" followed

by the screen showing a keypad to

enter the secret code.

The secret code is made up of four

digits from 0 to 9.
Uconnect™ Radio:

To enter the first digit of the code, turn

the "BROWSE/ENTER" right knob and

press to confirm.

After inserting the fourth digit, move

the cursor to "OK" and press the

"BROWSE ENTER" right knob: the

system will start to operate.
Uconnect™ 5" and 7" HD:

Use the graphic buttons on the display

to enter the code digits.

If an incorrect code is entered, the

system displays "Incorrect Code" to

notify the user of the need to enter the

correct code.

After the 3 available attempts to

enter the code, the system displays

"Incorrect Code. Radio locked. Wait

for 30 minutes". After the text has

disappeared it is possible to start the

code entering procedure again.

Vehicle radio passport

This document certifies ownership of

the system. The vehicle radio passport

shows the system model, serial

number and secret code.

In the case of loss of the radio

passport, contact the Fiat Dealership,

taking an ID document and the vehicle

ownership documents.

WARNING Keep the vehicle radio

passport in a safe place so that you

205

can give the information to the relevant

authorities if the system is stolen.

IMPORTANT NOTES

Look at the screen only and when it

is necessary and safe. If you need to

look at the screen for a long time, pull

over to a safe place so as not to be

distracted while driving.
Immediately stop using the system

in the event of a fault. Otherwise the

system might be damaged.
Contact a Fiat Dealership as soon as

possible to have the system repaired.

WARNING

150)

Follow the safety rules here below:

otherwise serious injuries may occur to

the occupants or the system may be

damaged.

151)

If the volume is too loud this can

be dangerous. Adjust the volume so that

you can still hear background noises (e.g.

horns, ambulances, police vehicles, etc.).

IMPORTANT

53)

Only clean the front panel and the

display lens with a soft, clean, dry,

anti-static cloth. Cleaning and polishing

products may damage the surface. Never

use alcohol, petrols and derivatives.

54)

Do not use the display as a base for

supports with suction pads or adhesives

for external navigators or smartphones or

similar devices.

 MULTIMEDIA

206

Uconnect™ RADIO

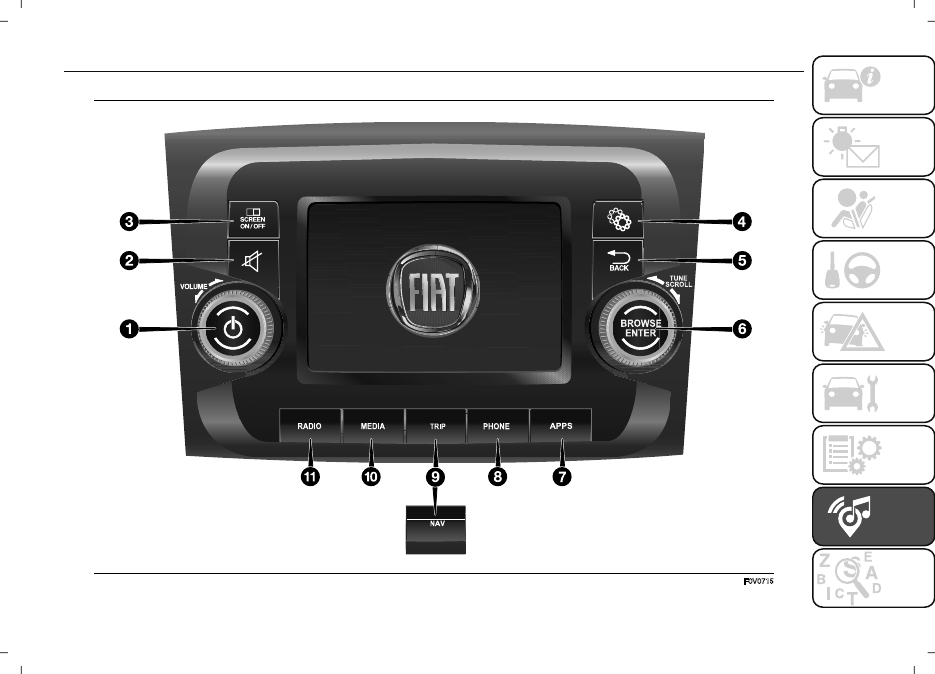

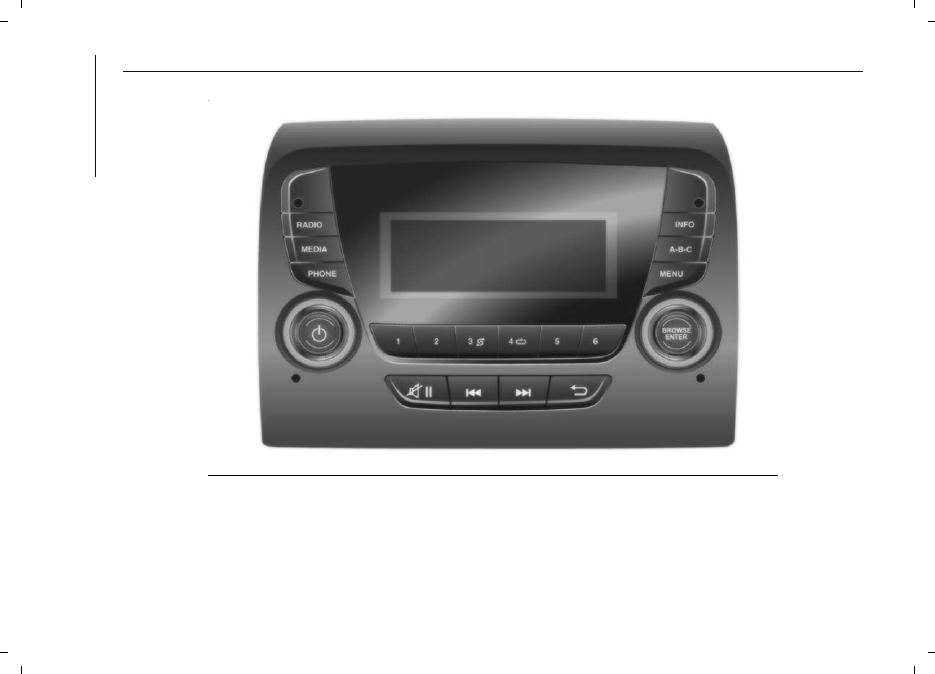

CONTROLS ON FRONT PANEL

232

F0N0890

207

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Turning the knob clockwise/anticlockwise

Volume activation/deactivation (Mute/Pause)

Short button press

Exit the selection/return to previous screen

Short button press

BROWSE

ENTER

Scrolling the list or tuning to a radio station or select

previous/next track

Turning the knob clockwise/anticlockwise

Confirmation of the option displayed

Short button press

INFO

Confirmation of the option displayed

Display mode selection (Radio, Media Player)

PHONE

Access to the Phone mode

Short button press

MENU

Access to the Infotainment System/Settings menu

Short button press

MEDIA

Source selection: USB/AUX (for versions/markets, where

provided)

Short button press

RADIO

Access to the Radio mode

Short button press

1-2-3-4-5-6

Store current radio station

Long button press

Stored radio station recall

Short button press

A-B-C

Selection of the group of radio presets or selection of the

desired letter in each list

Short button press

 MULTIMEDIA

208

Button

Functions

Mode

Search for previous radio station or selection of USB

previous track

Short button press

Scan of lower frequencies until released/Fast rewind of

USB track

Long button press

Search for next radio station or selection of USB next track

Short button press

Scan of higher frequencies until released/Fast forward of

USB track

Long button press

Shuffle of USB tracks

Short button press

USB loop

Short button press

209

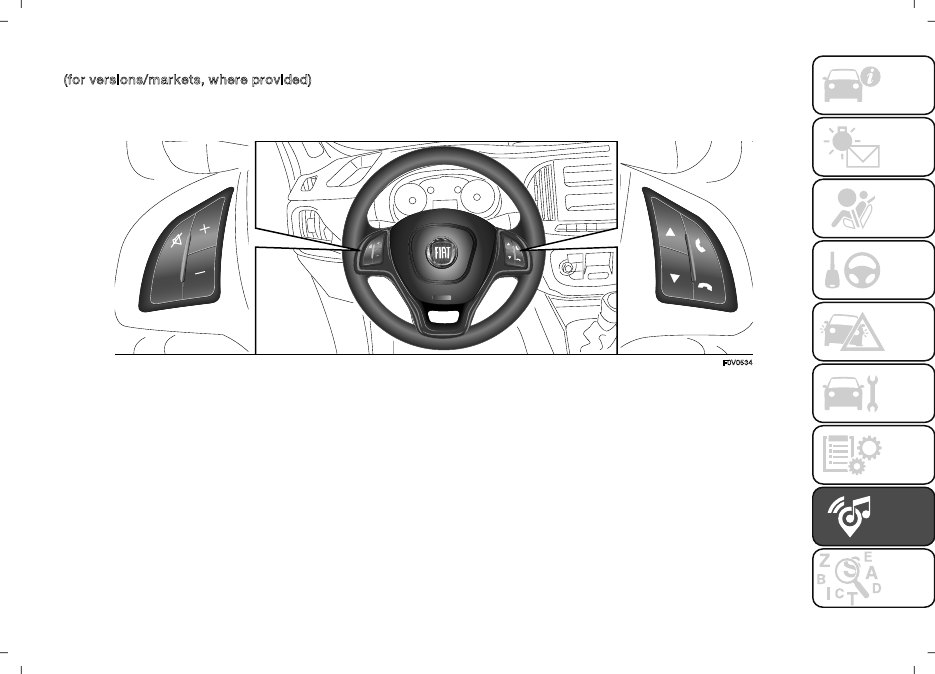

CONTROLS ON THE STEERING WHEEL

(for versions/markets, where provided)

The controls for the main system functions are present on the steering wheel to make control easier.

The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as

described in the table below.

233

F0V0534

 MULTIMEDIA

210

 

Button

Interaction (pressure/rotation)

Acceptance of incoming call

Answering the second incoming call and putting the active call on hold

Rejection of incoming call

Ending of call in progress

Deactivation/reactivation of the microphone during a phone conversation

Activation/deactivation of the USB source Pause

Activation/deactivation of the Mute function on the Radio/AUX source (for versions/markets where provided)

+/–

Turning left wheel upwards or downwards: audio volume adjustment

Short press: volume increase/decrease in single steps

Long press: volume continuous increase/decrease until released

Turning right wheel upwards or downwards:

Short press (Radio mode): selection of next/previous station

Long press (Radio mode): scan higher/lower frequencies until released

Short press (USB mode): selection of previous/next track

Long press (USB mode): fast forward/rewind until released

211

OPERATION

SWITCHING THE SYSTEM

ON/OFF

The system is switched on/off by

pressing the button/knob .
Turn the button/knob

clockwise

to increase the radio volume or

anticlockwise to decrease it.
The electronic volume adjustment

control rotates continuously (360°) in

both directions, without stop positions.

RADIO (TUNER) MODE

The system is equipped with the

following tuners: AM, FM and DAB (for

versions/markets, where provided).

Radio mode selection

Press the RADIO button on the front

panel to activate radio mode.

Selecting a frequency band

The different tuning modes can be

selected by pressing the RADIO button

on the front panel.

Displayed information

After the desired radio station is

selected on the display, the following

information is shown (INFO mode

activated):
In the upper part: the preset station,

the time and the other active radio

settings are highlighted (e.g.: TA).
In the central part: the name of the

current station, the frequency and

the radio text information (if any) are

highlighted.

FM station list

Press the BROWSE ENTER

button/knob to display the complete list

of the FM stations that can be received.

The A-B-C button can be used,

depending on the chosen letter, to

jump alphabetically to the first of the

FM/DAB stations available for that

letter.

AM/FM radio station storage

The preset stations are available in all

system modes and are selected by

touching one of the presetting buttons

1-2-3-4-5-6 on the front panel.

If you are tuned to a radio station

that you wish to store, hold down

the button on the display which

corresponds to the desired preset

until an acoustic confirmation signal is

emitted.

The system can store up to 18 radio

stations in each mode.

AM/FM radio station selection

To search for the desired radio station

press buttons

or

or use the

wheel of the steering wheel controls

, or turn the "BROWSE/ENTER"

knob.

Previous/next radio station search

Press briefly the

or

button or

use the wheel of the steering wheel

controls

: when the button is

released the previous or next radio

station is displayed.

When searching forwards, if the system

reaches the end of the band, it will

automatically stop on the station where

the search has started from.

Previous/next radio station fast

search

Hold down the

or

button to

start the fast search: when the button

is released, the first tunable radio is

played.

DAB station list

Press the BROWSE ENTER

button/knob to display:

the list of all DAB stations;

the list of stations filtered by

"Genres";

the list of stations filtered by

"Ensembles" (broadcast group). Within

each list, the "ABC" button allows the

user to skip to the desired letter in the

list.

Radio station alphabetic selection

Use the A-B-C button on the front

panel to jump alphabetically to the first

DAB station available for the chosen

letter.

MEDIA MODE

Interaction mode relating to

the USB/AUX function (for

versions/markets where provided).

 MULTIMEDIA

212

Audio source selection

Press the MEDIA button to select the

desired audio source from those

available: USB/AUX SYSTEM (for

versions/markets where provided)

To select and playback music tracks

on the cell phone CD card (where the

phone allows) press the BROWSE

ENTER button, select Folders then

Card.

WARNING Some multimedia players

may not be compatible with the

Uconnect™ system.

Change track (next/previous)

Briefly press the

button or turn

the BROWSE ENTER button/knob

clockwise to play the next track or
briefly press the

button or turn

the BROWSE ENTER button/knob

anticlockwise to return to the

beginning of the selected track or to

the beginning of the previous track if

this has been played for less than 3

seconds.

Fast forward/rewind through tracks

Press and hold down the

button to

fast forward the selected track or keep
the

button pressed to fast rewind

the track.

The fast forward/rewind will stop once
the

/

button is released or when

the previous/next track is reached.

Track selection (browse)

Use this function to scroll through and

select the tracks on the active device.

The choices available depend on the

device connected.

For example, on a USB device, you

can also use the BROWSE ENTER

button/knob to scroll through the list of

artists, genres and albums available

on the device, depending on the

information available in the tracks.

Within each alphabetical list, the A-B-

C button on the front panel allows the

user to skip to the desired letter in the

list.

NOTE This button might be disabled for

some Apple® devices.

NOTE The BROWSE ENTER button

does not allow any operation on an

AUX device (for versions/markets,

where provided).

Press the BROWSE ENTER button

to activate this function on the source

being played.

Turn the BROWSE ENTER button/knob

to select the desired category and then

press the button/knob to confirm the

selection.
Press the

button to cancel the

function.

NOTE The indexing time of a USB

device can vary according to the media

inserted (in some cases it can take a

few minutes).

Track information display

To select the information displayed

while playing (Artist, Album, Genre,

Name, Folder, File name). Press the

INFO button.
Press the

button to exit the screen.

Shuffle

Press the

button to play the tracks

on USB in a random order.

The corresponding icon is displayed.

Press again to deactivate the function.

Repeat

Press the

button to activate this

function.

The corresponding icon is displayed.

Press again to deactivate the function.

USB SOURCE

To activate USB mode, connect the

corresponding device to the vehicle

USB port.

152)

If a USB device is connected to the

system on, this starts playing the tracks

present on the device.
The Uconnect™ system may not

support some USB keys: in this case,

it will not automatically switch from

"Radio" mode to "Media" mode. If the

device used does not play, verify its

compatibility by selecting Media mode:

a dedicated message will appear on

the Uconnect™ system display

213

AUX SOURCE

(AUX system only)
To activate AUX mode, use a suitable

cable to connect a device to the AUX

socket of the vehicle.

153)

When you connect a device with AUX

output socket, the system starts AUX

source playback, provided that it is

already playing.
Adjust the volume using the

button/knob on the front panel or using

the volume adjustment control on the

connected device.
For the "Audio source selection"

function, see the "Media mode"

chapter.
IMPORTANT NOTES
The functions of the device connected

with the AUX socket are directly

managed by the device itself: it is not

possible to change track/folder/playlist

or control playing start/end/pause with

the controls on the front panel or on

the steering wheel.
Do not leave the cable of your portable

player connected to the AUX socket

after disconnection, to avoid possible

hiss from the speakers.

PHONE MODE
Phone mode activation

Press the PHONE button on the front

panel to activate the Phone mode.

The available commands can be used

to:

dial the wished phone number;

display and call the contacts in the

mobile phone phonebook;

display and call contacts from the

registers of previous calls;

pair up to 8 phones to make access

and connection easier and quicker;

transfer calls from the system to

the mobile phone and vice versa and

deactivate the microphone audio for

private conversations.

The mobile phone audio is transmitted

through the audio system of the

vehicle; the system automatically mutes

the radio when the Phone function is

used.

Shown on display

When a phone is connected to the

system, the display shows various

information (if available):

status of roaming;

network signal intensity;

mobile phone battery charge;

mobile phone name.

Pairing a mobile phone

To pair the mobile phone, proceed as

follows:

activate the Bluetooth® function on

the mobile phone;

press the PHONE button on the

front panel;

if no phone is paired with the system

yet, the display shows a dedicated

screen;

select "Connect Phone" to start the

pairing procedure then search for the

Uconnect™ device on the mobile

phone (if "No" is selected, the Phone

main screen is displayed);

when prompted by the mobile

phone, use its keypad to enter the PIN

code shown on the system display or

confirm on the mobile phone the PIN

displayed;

from the "Settings" menu you

can always pair a mobile phone by

selecting "Phone menu/Add phone",

then proceed as described above;

during the pairing stage a screen is

displayed showing the progress of the

operation;

NOTE The priority for the automatic

reconnection is determined according

to the order of connection. The last

phone connected will have the highest

priority.

NOTE After updating the phone

software, for proper operation, it is

recommended to remove the phone

from the list of devices linked to the

radio, delete the previous system

 MULTIMEDIA

214

pairing also from the list of Bluetooth®

devices on the phone and make a new

pairing.

Making a phone call

The operations described below can

only be accessed if supported by the

mobile phone in use.

For all functions available, refer to the

mobile phone owner's handbook.

A call can be made by:

selecting "Contacts" (Phonebook

......);

selecting "Recent Calls list";

selecting "Keypad".

Dialling the phone number using

the "keypad" on the display

Enter the phone number using the

graphic keypad displayed. Proceed as

follows:

press the PHONE button on the front

panel;

select "Keypad" on the display and

use the right "BROWSE/ENTER" knob

to enter the number

select the icon to make the call.

Dialling the phone number using

the mobile phone

It is possible to dial a phone number

with the mobile phone and continue

using the system (never allow yourself

to be distracted while driving).

When a phone number is dialled with

the keypad of the mobile phone, the

audio of the call is played over your

vehicle's sound system.

SETTINGS

Press the MENU button on the front

panel to display the "Settings" menu.
The menu includes the following items:

System Settings

Radio Settings

Radio Off Delay

Audio Settings

Phone

NOTE The menu items displayed vary

according to the versions.

WARNING

152)

When connecting a device to the

USB port, make sure that it does not

obstruct the operation of the handbrake

lever.

153)

When connecting a device to the

AUX socket (for versions/markets where

provided), make sure that it does not

obstruct the operation of the handbrake

lever.

215

Uconnect™ 5" LIVE – Uconnect™ 5" NAV LIVE

CONTROLS ON FRONT PANEL

234

F0V0715

 MULTIMEDIA

216

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

1-

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Left/right rotation of knob

2-

Volume activation/deactivation (Mute/Pause)

Short button press

3-

Display on/off

Short button press

4-

Settings

Short button press

5-

Exit the selection/return to previous screen

Short button press

6- BROWSE

ENTER

Scrolling the list or tuning to a radio station

Left/right rotation of knob

Confirmation of the option displayed

Short button press

7- APPS

Access to the additional functions: (display of Time,

Compass, Outside temperature, Media Radio and

Uconnect™ LIVE services, if provided)

Short button press

8- PHONE

Phone data display

Short button press

9-

TRIP

(Uconnect™ 5"

LIVE)

Access to the Trip menu

Short button press

9-

NAV

(Uconnect™ 5"

LIVE)

Access to the Navigation menu

Short button press

217

Button

Functions

Mode

10- MEDIA

Support selection: USB, AUX socket (for

versions/markets, where provided) Bluetooth®

Short button press

11- RADIO

Access to the Radio mode

Short button press
