 IN AN EMERGENCY

122

IN AN EMERGENCY

A punctured tyre or a burnt-out bulb?
At times, a problem may interfere with

our journey.
The pages on emergencies can help

you to deal with critical situations

independently and with calm.
In an emergency we recommend that

you call the freephone number found in

the Warranty Booklet.
It is also possible to call the 00 800

3428 0000 freephone number to

search the nearest Fiat Dealership.

HAZARD WARNING LIGHTS ....... 123
REPLACING A BULB .................. 123
REPLACING AN EXTERIOR

BULB ....................................... 126
REPLACING INTERIOR BULBS .... 129
REPLACING FUSES ................... 130
REPLACING A WHEEL ............... 134
FIX&GO AUTOMATIC KIT ............ 138
EMERGENCY STARTING ............ 141
FUEL CUT-OFF SYSTEM ............ 142
LIFTING THE VEHICLE................ 142
TOWING THE VEHICLE .............. 142

123

HAZARD WARNING

LIGHTS

They are turned on by pressing switch

(A) fig. 153, regardless of the position
of the ignition key. Warning lights
and

are lit up in the instrument

panel when this device is activated.

Press the switch (A) again to turn the

lights off.

WARNING The use of hazard warning

lights is governed by the highway code

of the country you are in. Comply with

legal requirements.

153

F0V0513

Emergency braking

(for versions/markets, where provided)

In the event of emergency braking

the hazard warning lights come on
automatically, as do the

and

warning lights in the panel.

The function switches off automatically

when the nature of the braking

changes.

REPLACING A BULB

GENERAL

INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

always check the height of the

headlight beam after changing a bulb,

for reasons of safety;

when a light is not working, check

that the corresponding fuse is intact

before changing a bulb. For the

location of fuses, refer to the paragraph

“If a fuse blows” in this section.

117) 118)

37) 38)

WARNING A slight misting may

appear on the internal surface of the

headlight: this does not indicate a fault

and is caused by low temperature

and the degree of humidity in the air.

Misting will rapidly disappear when

the headlights are switched on. The

presence of drops inside the headlights

indicates infiltration of water. Contact a

Fiat Dealership.

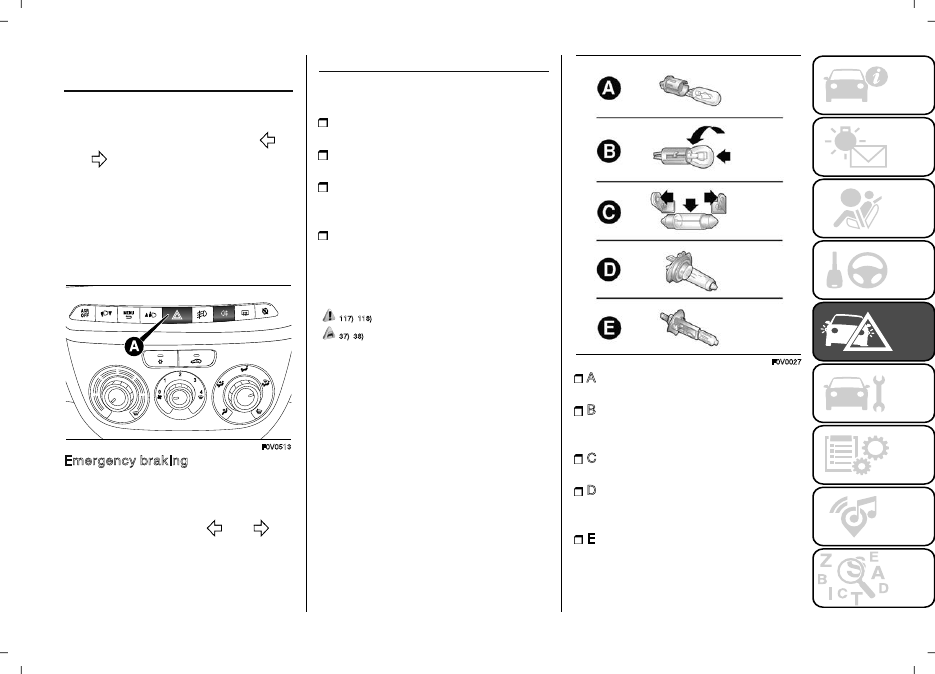

BULBS TYPES

Various types of bulbs are fitted to your

vehicle fig. 154:

154

F0V0027

A Glass bulbs: clipped into position.

Pull to extract.

B Bayonet type bulbs: to remove

from its holder, press the bulb, turn it

anticlockwise, then remove.

C Tubular bulbs: release them from

their contacts to remove.

D Halogen bulbs: to remove the

bulb, release the clip holding the bulb in

place.

E Halogen bulbs: to remove the bulb,

release the clip holding the bulb in

place.

 IN AN EMERGENCY

124

WARNING

117)

Modifications or repairs to the electric

system that are not carried out properly

or do not take the system technical

specifications into account can cause

malfunctions leading to the risk of fire.

118)

Halogen bulbs contain pressurised

gas, in the case of breakage they may

burst causing glass fragments to be

projected outwards.

IMPORTANT

37)

Halogen bulbs must be handled

holding the metallic part only. Touching

the transparent part of the bulb with your

fingers may reduce the intensity of the

emitted light and even reduce the lifespan

of the bulb. In the event of accidental

contact, wipe the bulb with a cloth

moistened with alcohol and let the bulb

dry.

38)

Where possible, it is advisable to have

bulbs changed at a Fiat Dealership. The

correct operation and direction of the

external lights are absolutely essential for

the safety of the car and of compliance

with the law.

125

Light bulbs

 

Use

Type

Power

Ref. Figure

Main beams

H7

55W

E

Dipped headlights

H7

55W

E

Daytime running lights / side lights

W21W

13W

B

Front direction indicators

WY21W

21W

B

Side turn light

WY5W

5W

A

Rear direction indicators

PY21W

21W

B

Rear fog light

W16W

16W

A

Reverse gear

W16W

16W

A

Rear side lights

P21/5W

5W

B

Stop

P21W

21W

B

Third brake light wing

W5W

5W

A

Third brake light swinging

W5W

5W

A

Third brake light swinging (for privacy glass)

Xenon 6 W

6W

A

Front fog lights (for versions/markets where provided)

H11

55W

E

 IN AN EMERGENCY

126

REPLACING AN

EXTERIOR BULB

For the type of bulb and relevant power

rating, see “Changing a bulb”.

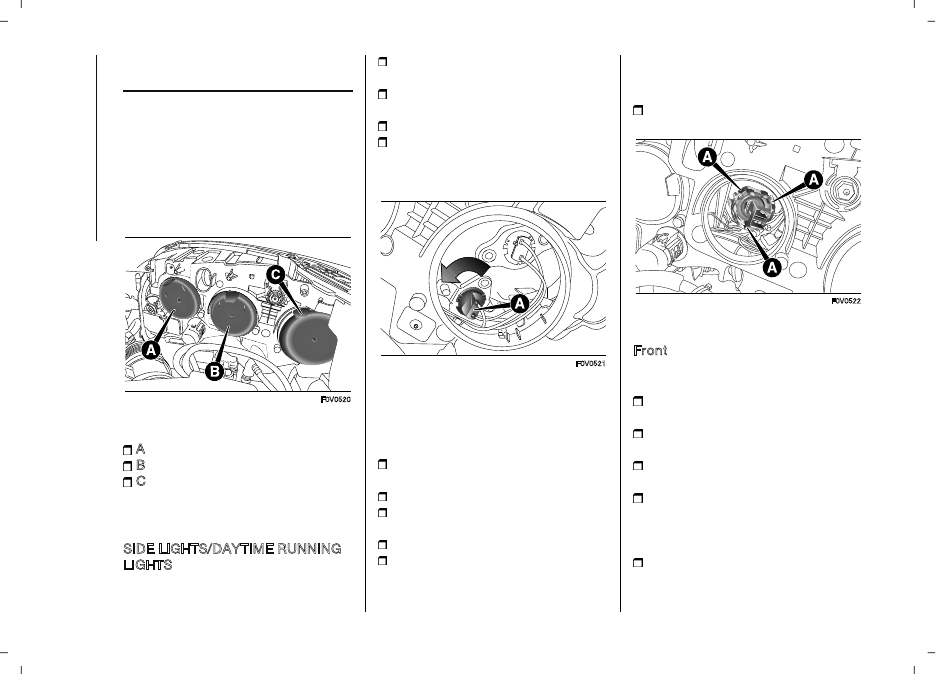

FRONT LIGHT CLUSTERS

The front light clusters contain side

light, daytime running light, dipped,

main beam and direction indicator

bulbs fig. 155.

155

F0V0520

The bulbs are arranged inside the light

cluster as follows:

A Main beam headlights:

B Dipped beam headlights;

C Direction indicators and side

lights/daytime running lights.
To access the bulbs, remove the snap-

fitted covers.

SIDE LIGHTS/DAYTIME RUNNING

LIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(C)fig. 155;

turn the bulb holder (A)fig. 156

anticlockwise and extract it;

extract the bulb and replace it;

refit the new bulb, put the bulb

holder (A)fig. 156 back into place

and then refit the protective cover

(C)fig. 155 properly.

156

F0V0521

DIPPED BEAM

HEADLIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(B)fig. 155;

disconnect the electrical connector;

release the bulb holder from the side

clips (A)fig. 157;

extract the bulb and replace it;

fit the new bulb, ensuring that the

outline of the metal part coincides

with the grooves on the curve of the

headlight, pressing to engage it

with the side clips (A)fig. 157; then

reconnect the electrical connector;

correctly refit the protective cover

(B)fig. 155.

157

F0V0522

DIRECTION INDICATORS
Front

To replace the bulb, proceed as

follows:

remove the protective cover

(C)fig. 155;

rotate the bulb holder (A)fig. 158

anticlockwise and extract it;

extract the bulb, pushing it gently

and turning it anticlockwise;

replace the bulb and refit the

bulb holder (A)fig. 158 by turning it

clockwise and locking it properly into

place;

refit the protective cover (C)fig. 155.

127

158

F0V0523

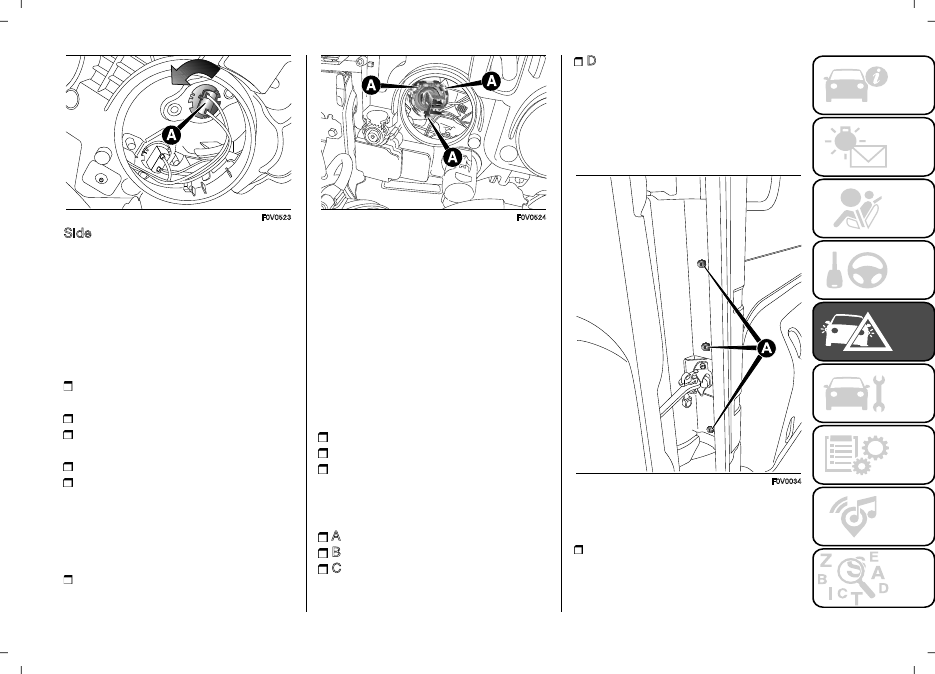

Side

WARNING Go to a Fiat Dealership

to have bulbs for the side direction

indicators replaced, because they are

located inside the door mirror.

MAIN BEAM HEADLIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(A)fig. 155;

disconnect the electrical connector;

release the bulb holder from the side

clips (A)fig. 159;

extract the bulb and replace it;

fit the new bulb, ensuring that the

outline of the metal part coincides

with the grooves on the curve of the

headlight, pressing to engage it

with the side clips (A)fig. 159; then

reconnect the electrical connector;

correctly refit the protective cover

(A)fig. 155.

159

F0V0524

FOG LIGHTS

(for versions/markets, where provided)
WARNING Go to a Fiat Dealership to

have the front fog light bulbs replaced.

REAR LIGHT CLUSTERS

The rear light clusters contain the bulbs

for the side lights, direction indicators

and reversing/rear fog and brake lights.

To access the light clusters, proceed

as follows:

open the rear doors;

undo the fixing screws (A)fig. 160.

disconnect the electrical connector

and then remove the light cluster.
The bulbs are arranged inside the light

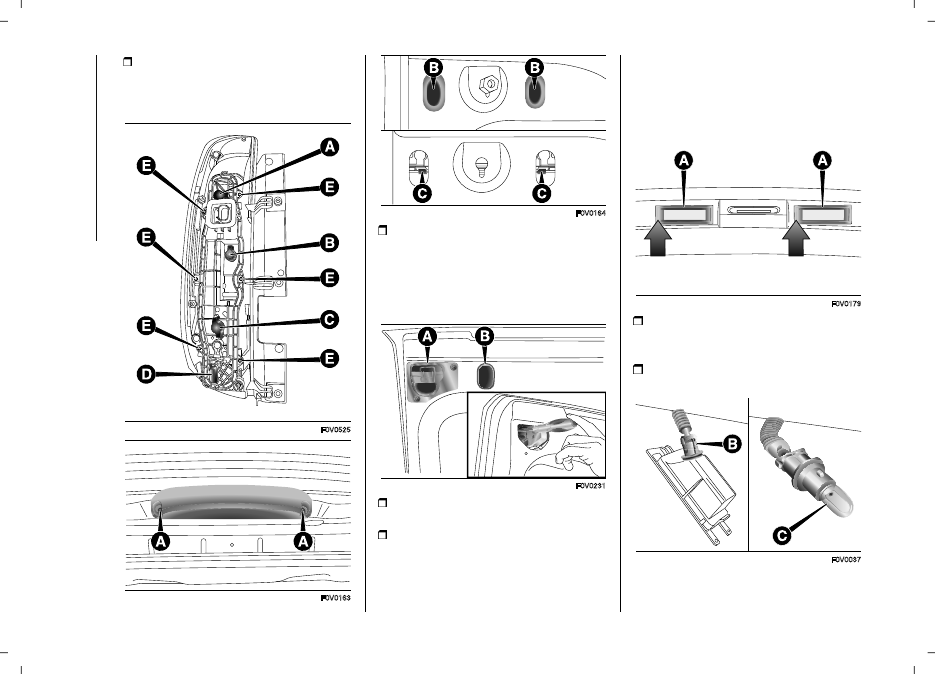

cluster fig. 161 as follows:

A Brake lights;

B Direction indicators;

C Reverse lights;

D Side/rear fog lights;

To access the bulbs, undo the 6 fixing

screws (E)fig. 161 and remove the bulb

holder.
To change the bulb, push it in gently

and turn it anticlockwise (“bayonet”

type), then remove and replace it.

160

F0V0034

THIRD BRAKE LIGHTS

To replace the bulb proceed as follows:

for versions with tailgate, undo the

two fixing screws (A)fig. 162 and

remove the unit;

 IN AN EMERGENCY

128

for versions with wing doors, remove

the rubber caps (B)fig. 163 and

manoeuvre the holding tabs (C), then

remove the unit;

161

F0V0525

162

F0V0163

163

F0V0164

for versions with high roof and swing

doors, remove the pressure-fit plastic

guard (A)fig. 164 and rubber cap

(B)fig. 164, using a screwdriver, release

the retaining tags as shown in the

figure and remove the unit;

164

F0V0231

manoeuvre the appropriate tabs and

remove the bulb holder;

remove the snap-fitted bulb and

replace.

NUMBER PLATE

LIGHTS (for hatchback

versions)

To replace the bulbs (A) fig. 165,

proceed as follows:

165

F0V0179

manoeuvre the holding tabs at the

points indicated by the arrows, and

remove the bulb holder;

turn the bulb holder (B) fig. 166

anticlockwise, then remove bulb (C).

166

F0V0037

129

NUMBER PLATE LIGHTS

(for versions with wing

doors)

To replace the bulbs (A) fig. 167,

proceed as follows:

167

F0V0036

manoeuvre the holding tabs at the

points indicated in the diagram, and

remove the lens by lifting to the left;

remove the bulbs by releasing them

from the side contacts; insert the new

bulbs and make sure they are correctly

clamped between these contacts.

REPLACING

INTERIOR BULBS

For the type of bulb and relevant power

rating, see “Changing a bulb”.

FRONT/REAR CEILING

LIGHT
Ceiling light with movable lens

To replace the bulbs, proceed as

follows:

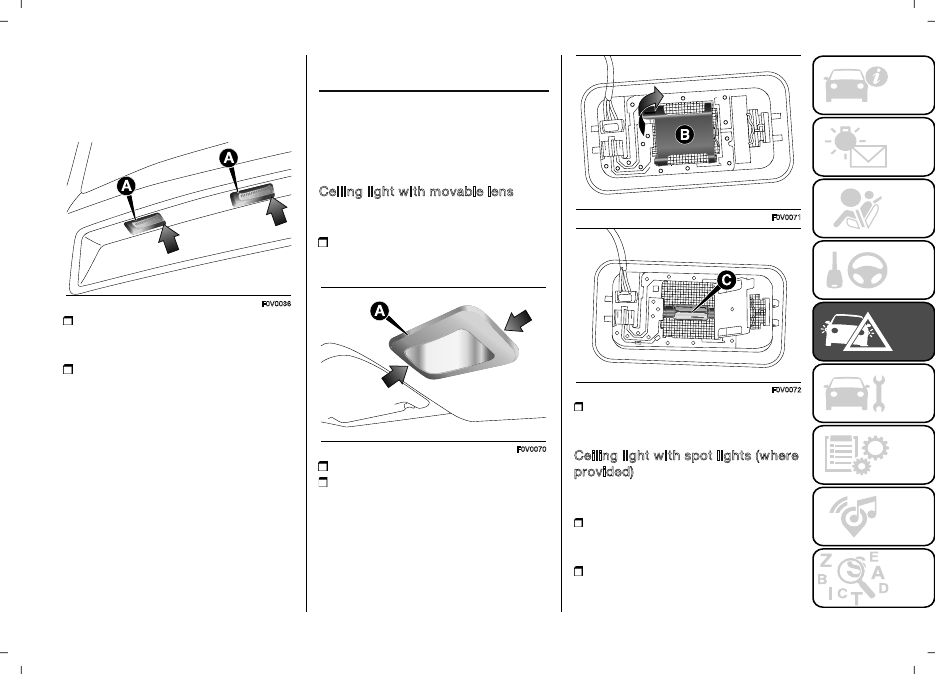

extract the ceiling light (A) fig. 168 by

operating in the points shown by the

arrows;

168

F0V0070

open the lid (B) fig. 169 as shown;

remove bulb (C) fig. 170 by releasing

it from the side contacts, then insert

the new bulb and make sure it is

correctly clamped between these

contacts;

169

F0V0071

170

F0V0072

close the cover and secure the

ceiling light into its housing, making

sure it locks properly into place.

Ceiling light with spot lights (where

provided)

To replace the bulbs, proceed as

follows:

operate in the points shown by the

arrow and remove ceiling light (A)

fig. 171;

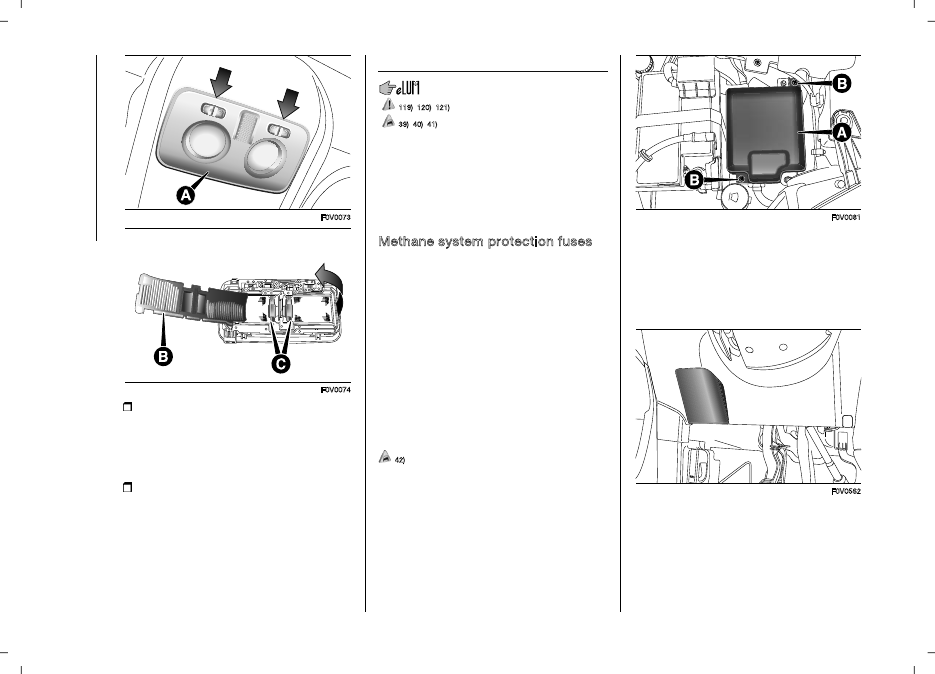

open protective flap (B) fig. 172;

 IN AN EMERGENCY

130

171

F0V0073

172

F0V0074

replace the bulbs (C) by releasing

them from the side contacts and

making sure that the new bulbs

are correctly secured between the

contacts;

re-close the flap (B) fig. 172 and

fasten the ceiling light (A) fig. 171 in its

housing, making sure that it locks into

place.

REPLACING FUSES

119) 120) 121)

39) 40) 41)

GENERAL INFORMATION

To change a fuse, use the tongs

located in the tool box or the Fix & Go

container (for versions/markets where

provided).

Methane system protection fuses

The CNG system components are

protected by specific fuses. Contact a

Fiat Dealership for replacement.

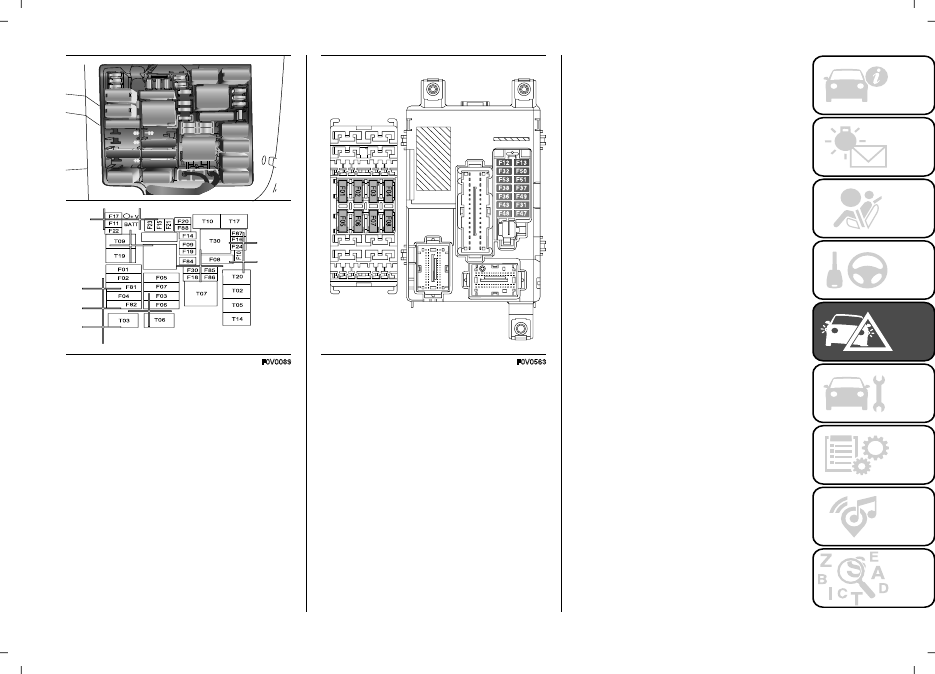

ENGINE COMPARTMENT

FUSEBOX

The fusebox fig. 175 is located on the

right-hand side of the engine, next to

the battery. To remove the protective

cover (A) fig. 173 and access the

fusebox, undo the two fixing screws

(B).

42)

173

F0V0081

PASSENGER

COMPARTMENT

FUSEBOXES

To access the fuses, remove snap-

fitted protective cover (A) fig. 174.

174

F0V0562

The fuses are positioned in the two

areas shown in fig. 176.

131

175

F0V0089

176

F0V0563

 IN AN EMERGENCY

132

Engine compartment fusebox fig. 173 - fig. 175

 

PROTECTED DEVICE

FUSE

AMPERE

Remote control switch for opening swing door (Cargo version)

F09

10

Single tone horn

F10

10

Main beams

F14

15

Heated rear window

F20

30

Fog lights

F30

15

Rear power socket

F85

15

Passenger compartment power socket

F86

15

133

Passenger compartment fuseboxes fig. 174 - fig. 176

 

PROTECTED DEVICE

FUSE

AMPERE

Door locking/unlocking motors, dead lock actuator motors, tailgate unlocking motor

F38

20

Supply + battery for EOBD diagnosis socket, radio, tyre pressure monitoring control unit

F36

10

Windscreen/rear window washer pump

F43

15

Window winder motor for front door passenger side

F48

20

Left low beam, headlight corrector

F13

7.5

Window winder motor for front door driver's side

F47

20

Heated driver seat

F1

10

Heated passenger seat

F2

10

Cigarette lighter

F3

15

Third power socket on dashboard

F4

20

Driver's side rear electric window

F5

20

Passenger's side rear electric window

F6

20

 IN AN EMERGENCY

134

WARNING

119)

If the replaced fuse blows again,

contact a Fiat Dealership.

120)

Never replace a fuse with another

with a higher amp rating; RISK OF FIRE. If

a general protection fuse (MEGA-FUSE,

MIDI-FUSE) is activated, contact a Fiat

Dealership. Before replacing a fuse,

make sure that the ignition key has been

removed and that all the other services are

switched off and/or disengaged.

121)

Contact Fiat Dealership if a safety

system (airbags, brakes), engine system

(engine, transmission) or steering system

general protection fuse blows.

IMPORTANT

39)

Never replace a faulty fuse with metal

wires or anything else.

40)

The Comfort-Matic/Dualogic system

components are protected by specific

fuses. Contact a Fiat Dealership for

replacement.

41)

The Natural Power system

components are protected by specific

fuses. Contact a Fiat Dealership for

replacement.

42)

If you need to wash the engine

compartment, take care not to directly hit

the fuse box and the window wiper motors

with the water jet.

REPLACING A

WHEEL

The vehicle is originally equipped with

the Fix&Go automatic quick tyre repair

kit (see instructions in the next section).

As an alternative, the vehicle may have

a normal-sized spare wheel.

Wheel changing and correct use of

the jack and spare wheel call for some

precautions, as listed below.

122) 123) 124) 125)

Note for one-way tyres

One-way tyres have a few arrows

on the side indicating the rotation

direction. If a wheel is changed (when

punctured, for example) the direction of

the arrows on the spare wheel tyre may

not coincide with the rotation direction

of the wheel to be replaced.

In these conditions, too, the tyre still

maintains its safety features.

Anyway, it is recommended to have the

wheel repaired and refitted as soon as

possible, as the best performance is

achieved when the rotation direction

of all tyres coincides with the one

indicated by the arrows.

JACK

Please note that:

the jack weight is 4 kg;

the jack requires no adjustment;

the jack cannot be repaired and in

the event of a fault it must be replaced

by another genuine one;

no tool other than its cranking device

may be fitted on the jack.

WHEEL REPLACEMENT

PROCEDURE

To change a wheel, proceed as

follows:

stop the vehicle in a position that is

not dangerous for oncoming traffic

where you can change the wheel

safely. The ground must be flat and

sufficiently compact;

switch off the engine and pull the

handbrake;

engage first gear or reverse;

wear the reflective safety jacket

(compulsory by law in certain countries)

before getting out of the vehicle;

indicate that the vehicle has broken

down using the devices required by the

law in the current country (e.g. warning

triangle, hazard lights, etc.);

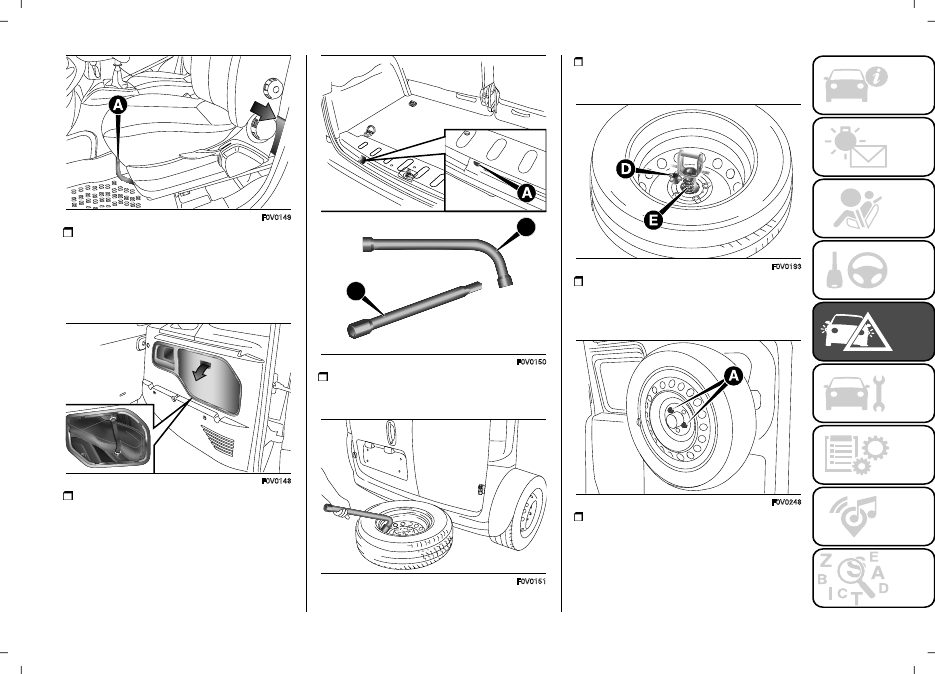

for Cargo versions fig. 177: move the

left front seat forward and operate lever

A to access the tool bag; take it to the

wheel that needs replacing;

135

177

F0V0149

for Doblò/Doblò Combi versions

fig. 178: open the rear doors, inside

the compartment on the rear right side,

take the tool bag, unhooking the elastic

band from the buckle, and take it next

to the wheel to be changed;

178

F0V0148

take wheel spanner (B) fig. 179 and

the extension with pentagonal fitting

(C); inside the load area, fit extension

(C) on bolt (A); use spanner (B) to lower

the wheel by unwinding the wire;

B

C

179

F0V0150

use the wheel dismantling spanner

B to remove the wheel from the vehicle

fig. 180;

180

F0V0151

unscrew knob (D) fig. 181 and

release the rim from bracket (E),

removing it from the hole of the rim;

181

F0V0193

For Cargo Natural Power versions

with spare wheel, available on demand,

is placed in the rear zone on the right of

the loading compartment;

182

F0V0248

The wheel can be removed by

unscrewing the two bolts (A) - fig. 182

that fix it to the support. This has a

pin (A) - fig. 183 that allows correct

positioning and makes it easier to fix

the spare wheel.

 IN AN EMERGENCY

136

183

F0V0249

for versions with alloy rims, remove

the press-fitted hub cap;

loosen the fixing bolts of the wheel to

be replaced by about one turn, using

the spanner provided;

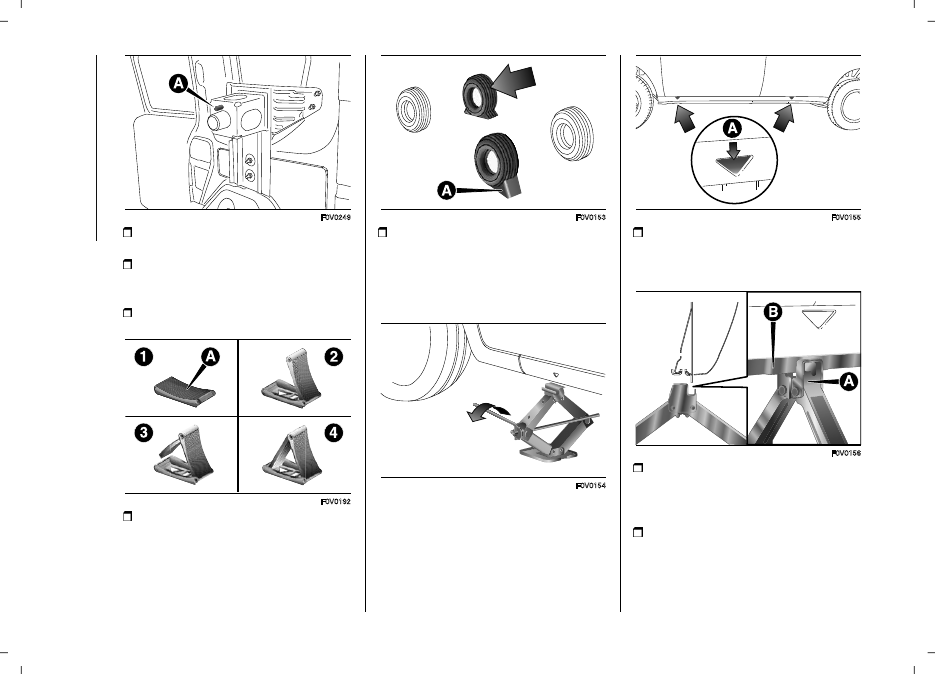

remove wedge (D) from the tool bag

and open it as shown in fig. 184;

184

F0V0192

place the wedge (D) behind the

wheel diagonally opposite the one you

want to replace fig. 185 to prevent the

vehicle from moving when it is raised.

185

F0V0153

operate the jack using the knob

(release the handle from the clip and

the hole on the nut) in order to open it

partially fig. 186, then position it under

the vehicle in line with references (A)

fig. 187 near the wheel to be changed.

186

F0V0154

187

F0V0155

operate the jack with the knob to

open it until the groove (A) fig. 188

of the jack is correctly inserted in the

lower profile (B) on the side member;

188

F0V0156

warn anybody nearby that the vehicle

is about to be lifted. They must stay

clear and not touch the vehicle until it is

back on the ground.

introduce the handle in the hole

on the nut and the plastic clip, then

operate the jack and raise the vehicle,

until the wheel is a few centimetres off

the ground. When turning the crank,

137

ensure that it rotates freely in order to

avoid grazing your hands against the

ground. The moving components of

the jack (screws and joints) can also

cause injuries: avoid touching them. If

you come into contact with lubricating

grease, clean yourself thoroughly;

fully loosen the fixing bolts and

remove the wheel;

make sure the contact surfaces

between spare wheel and hub are

clean so that the fastening bolts will not

come loose;

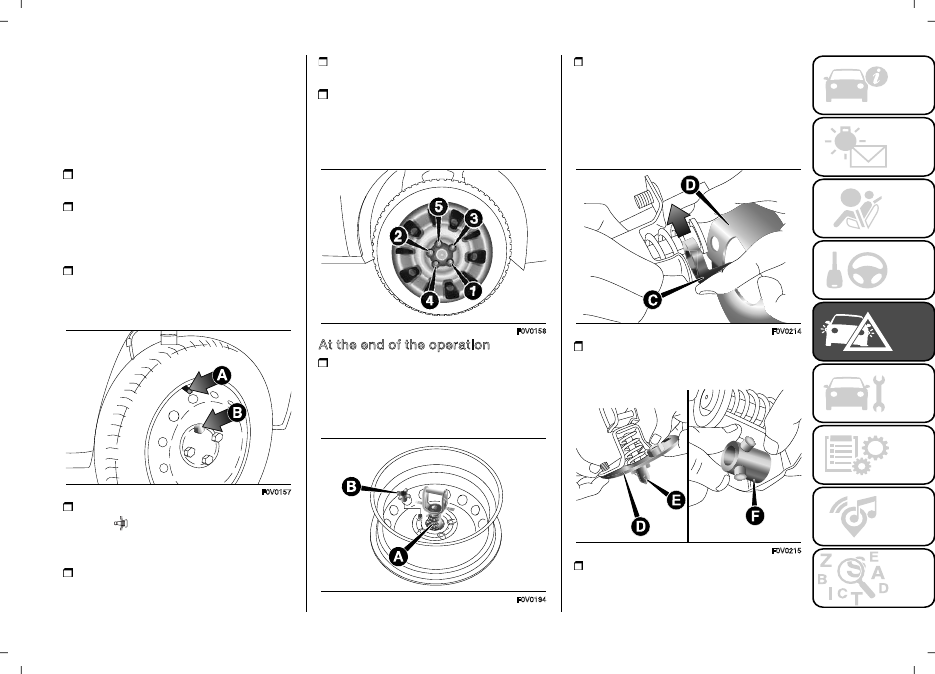

fit the standard wheel by inserting the

first bolt (B) fig. 189 two threads into

the hole closest to the inflation valve

(A);

189

F0V0157

fit the hub cap, making sure that the

symbol

(on the cup) aligns with the

inflation valve, and then insert the other

three bolts;

tighten the bolts using the spanner

provided;

turn the jack handle to lower the

vehicle, and remove the jack;

use the wrench provided to fully

tighten the bolts, passing alternately

from one bolt to the opposite one, as

per the numerical sequence illustrated

in fig. 190.

190

F0V0158

At the end of the operation

fix bracket (A) fig. 191 to the wheel

after passing it through the hole, insert

the threaded pin into one of the bolt

holes and secure by tightening knob

(B);

191

F0V0194

for vehicles with alloy rims take the

adapter (D) fig. 192 and fit the plastic

spacer (C) between the spring and

the flange of the bracket. The plastic

fin must be directed downwards and

perfectly coincide with the flange cut

part;

192

F0V0214

fit the bracket (E) fig. 193 in the

adapter (D), fit the pin in the hole and

fasten by the knob (F);

193

F0V0215

position the wheel vertically and rest

the fitted adaptor on the inside of the

rim, then using the screws provided
