Dodge Neon / Neon SRT-4. Manual - part 522

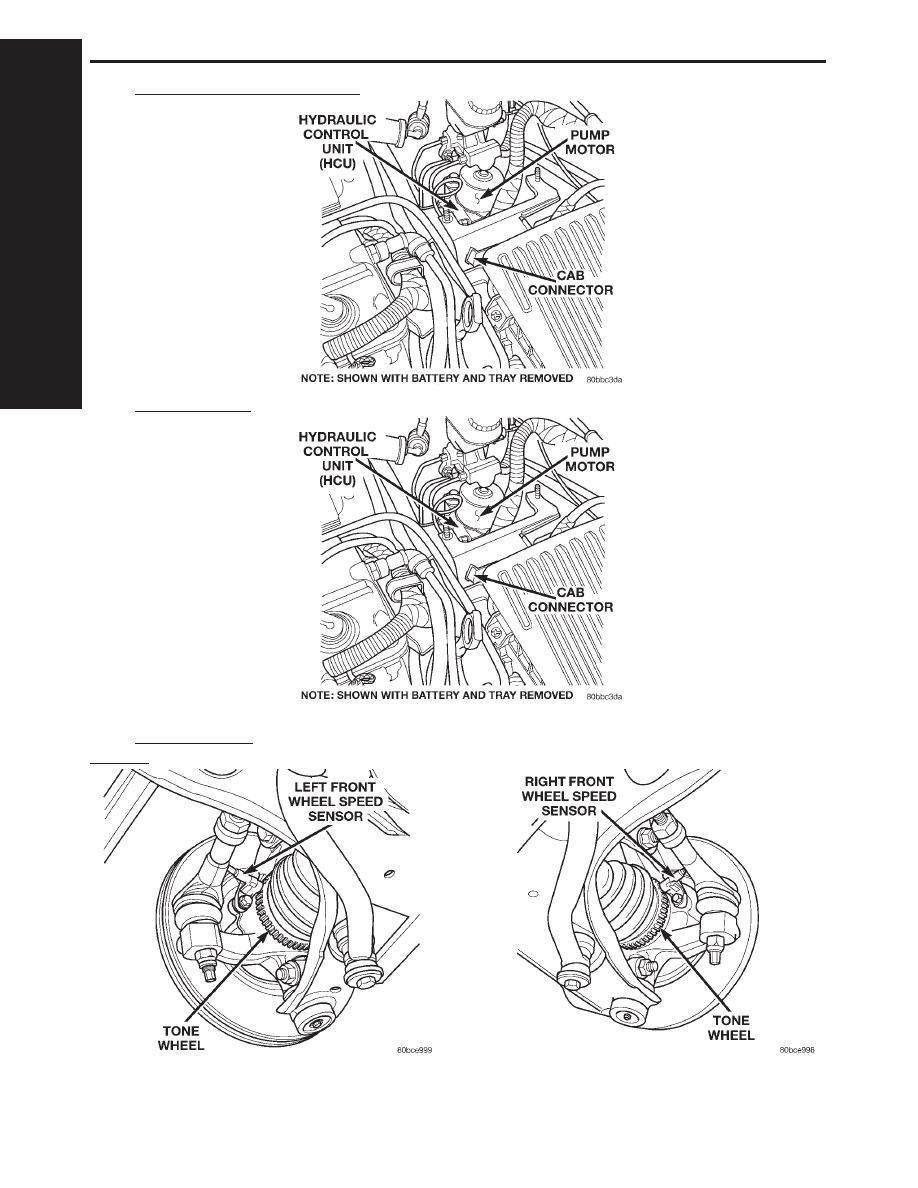

8.4

HYDRAULIC CONTROL UNIT

8.5

PUMP MOTOR

8.6

TONE WHEELS

FRONT

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

40

COMPONENT LOCATIONS

REAR

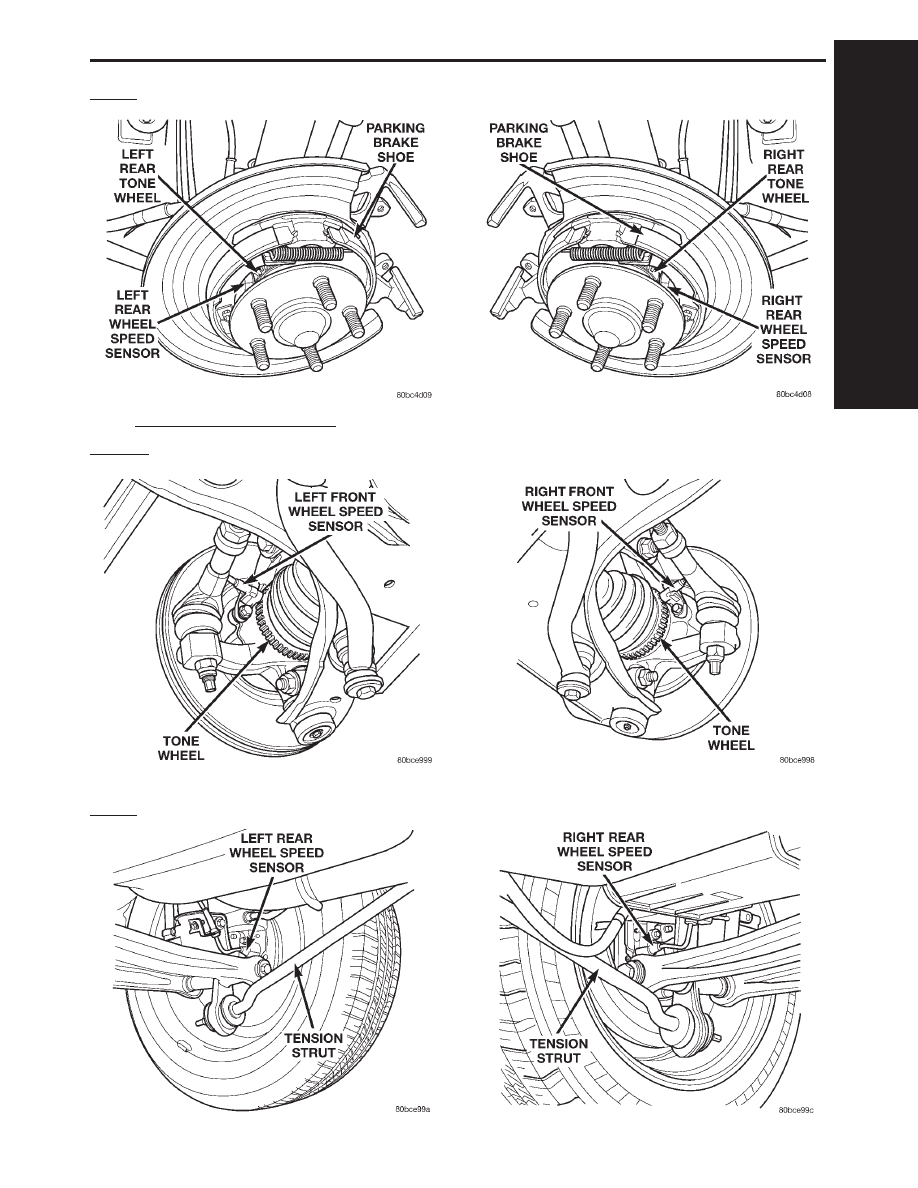

8.7

WHEEL SPEED SENSORS

FRONT

REAR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

41

COMPONENT LOCATIONS

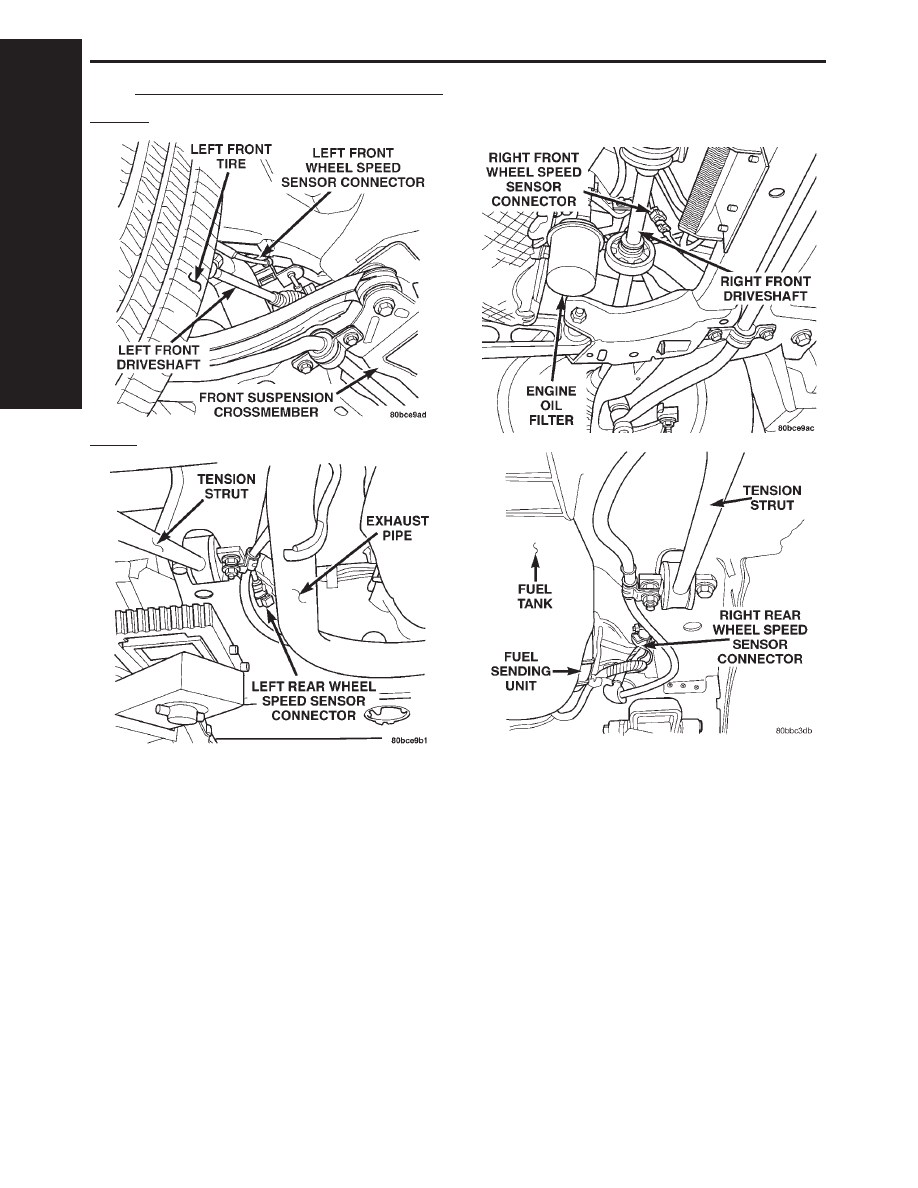

8.8

WHEEL SPEED SENSOR CONNECTORS

FRONT

REAR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

42

COMPONENT LOCATIONS

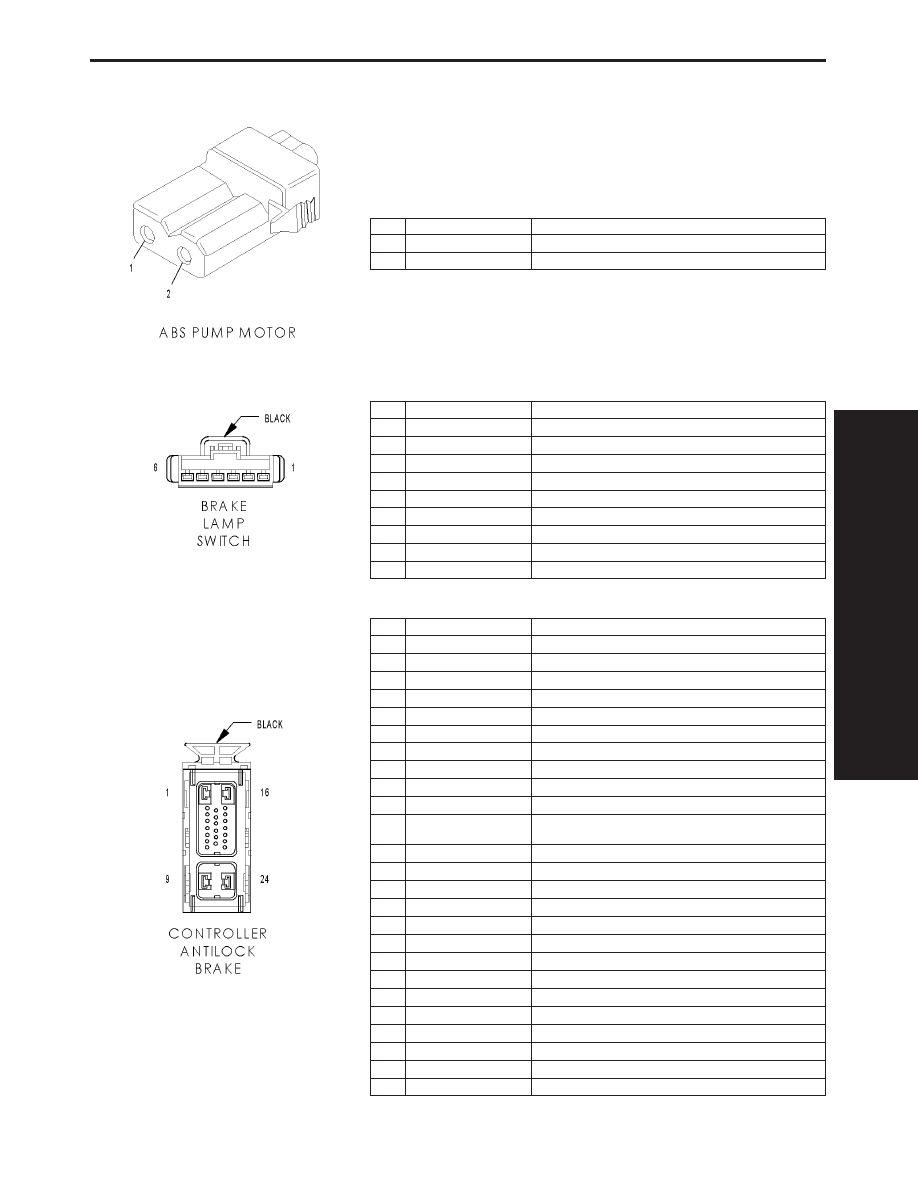

9.0

CONNECTOR PINOUTS

ABS PUMP MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

TN

GROUND

2

RD

PUMP MOTOR RELAY OUTPUT

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

V30 20DB/RD (2.0L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (2.0L)

S/C SUPPLY

5

Z1 20BK (2.0L)

GROUND

5

Z1 18BK (2.4L TURBO)

GROUND

6

K29 20WT/PK

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.0L)

BRAKE SWITCH SIGNAL

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18VT/YL

PCI BUS

6

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A20 12RD/DB

FUSED B(+)

10

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z1 12BK

GROUND

17

-

-

18

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A10 12RD/DG

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

43

CONNECTOR PINOUTS
