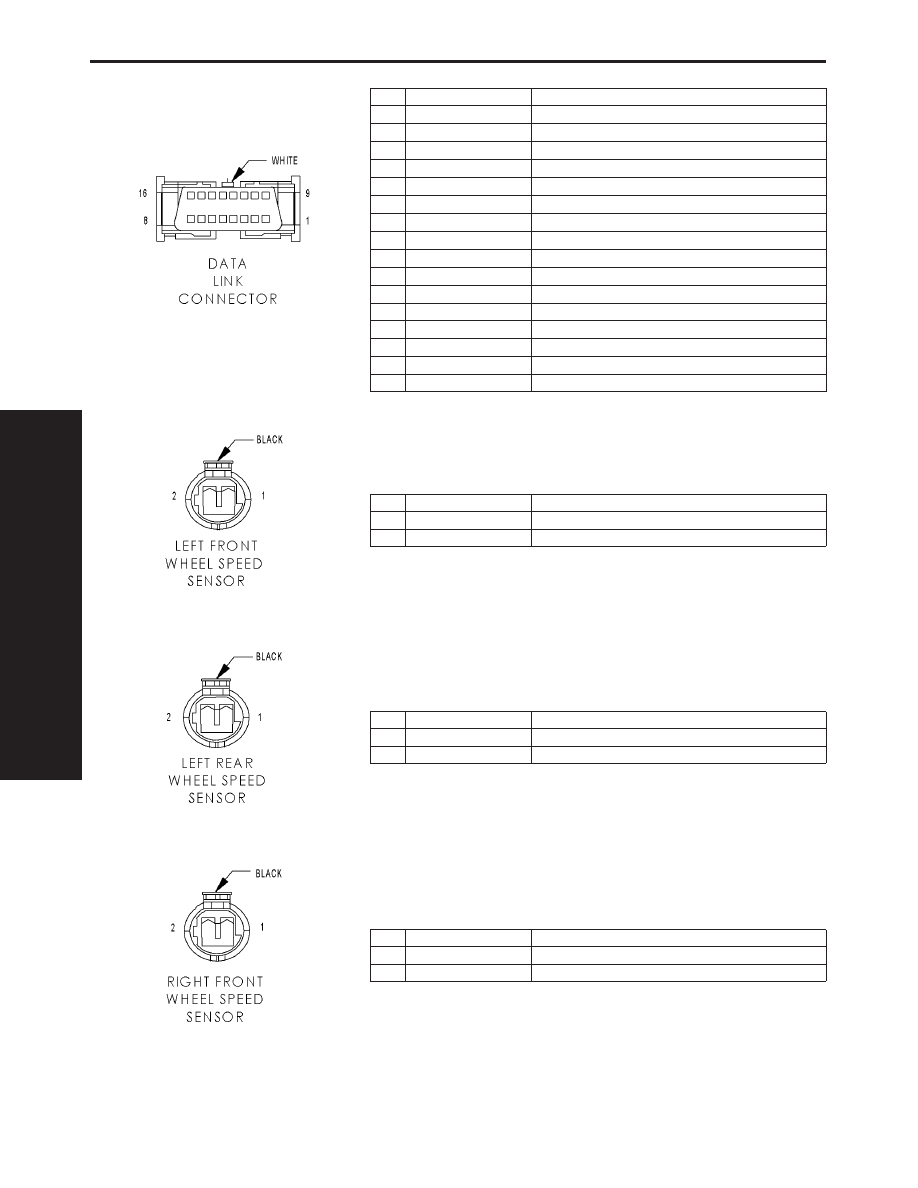

DATA LINK CONNECTOR - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (PCM)

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT (PCM)

8

-

-

9

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

LEFT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

44

CONNECTOR PINOUTS

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

45

CONNECTOR PINOUTS

NOTES

46

10.0

SCHEMATIC DIAGRAMS

10.1

TEVES MARK 20e CONTROLLER ANTILOCK BRAKE – ABS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

47
