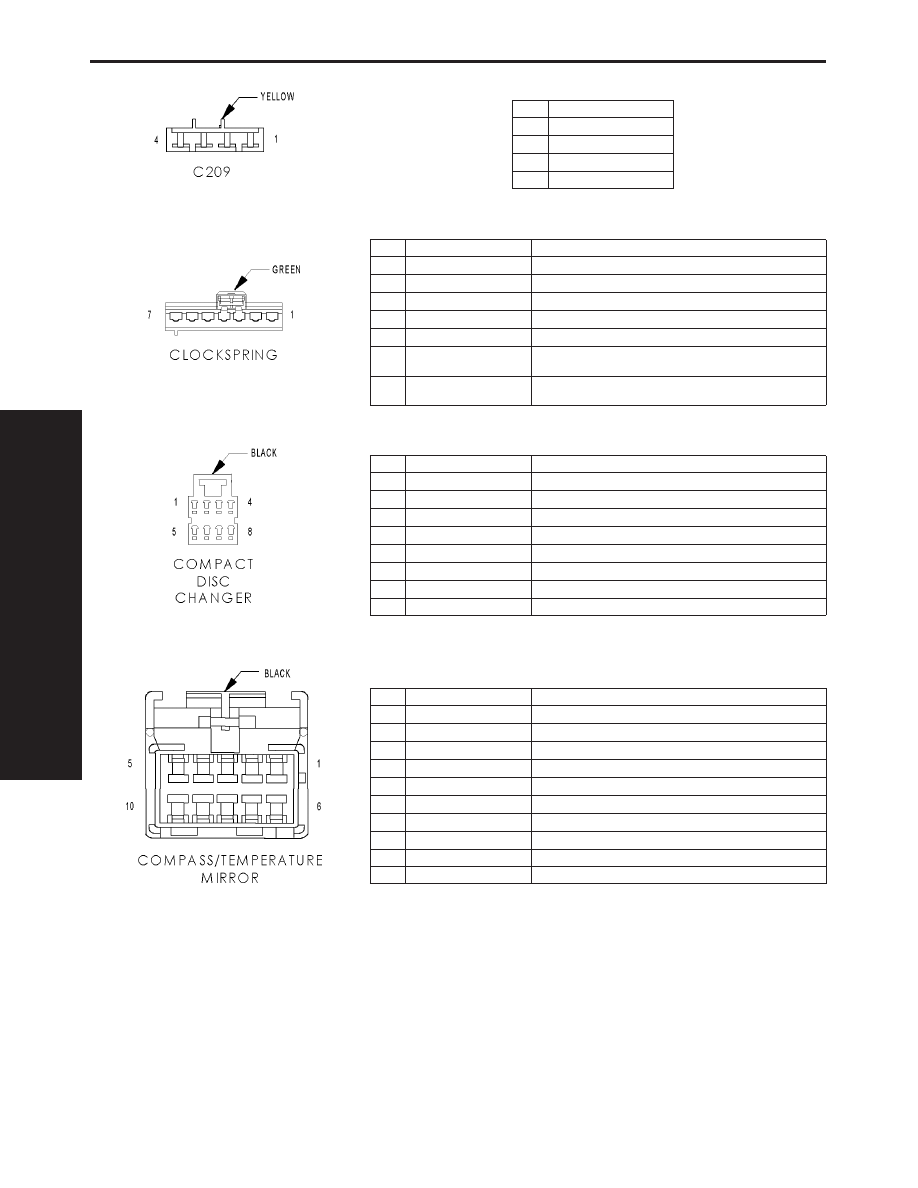

C209 - YELLOW (SIDE IMPACT AIRBAG JUMPER SIDE)

CAV

CIRCUIT

1

-

2

-

3

R31 20YL/OR

4

R33 20OR/YL

CLOCKSPRING - GREEN 7 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

3

-

-

4

-

-

5

X3 22BK/RD

HORN RELAY CONTROL

6

V37 20RD/LG (2.0L SPEED
CONTROL)

S/C SWITCH SIGNAL

7

K914 20BR/WT (2.0L
SPEED CONTROL)

GROUND

COMPACT DISC CHANGER - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

24GY/WT

AUDIO OUT RIGHT

2

24OR/YL

PANEL LAMPS DIMMER SIGNAL

3

24VT/YL

PCI BUS

4

24RD

FUSED IGNITION SWITCH OUTPUT

5

24DG/WT

AUDIO OUT LEFT

6

24BK/OR

GROUND

7

22BK/YL

GROUND

8

22GY/YL

B(+)

COMPASS/TEMPERATURE MIRROR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

M1 20BK/PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20BK/VT

PCI BUS

6

Z3 20BK/OR

GROUND

7

M2 20BK/YL

COURTESY LAMP CONTROL

8

-

-

9

-

-

10

Z3 20BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

246

CONNECTOR PINOUTS

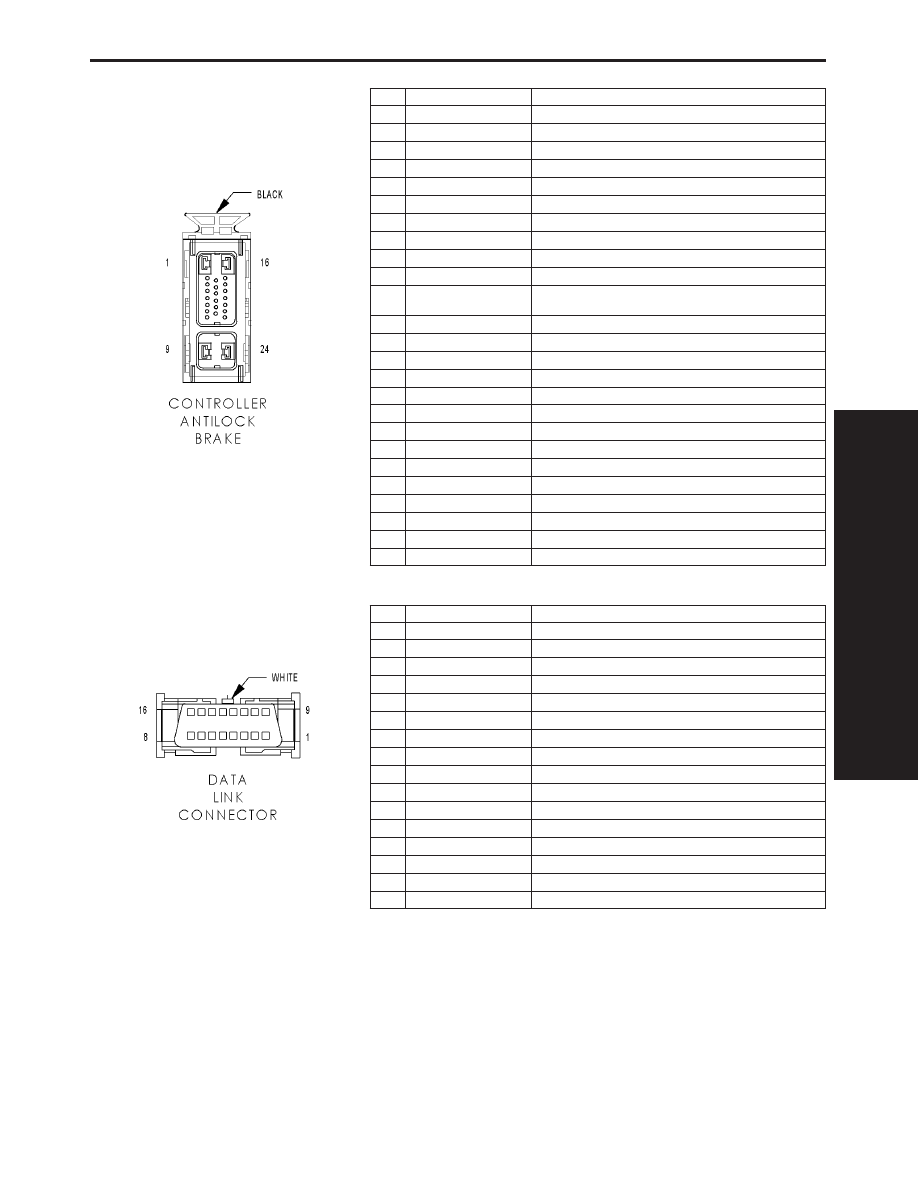

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18VT/YL

PCI BUS

6

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A20 12RD/DB

FUSED B(+)

10

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z1 12BK

GROUND

17

-

-

18

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A10 12RD/DG

FUSED B(+)

DATA LINK CONNECTOR - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (PCM)

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT (PCM)

8

-

-

9

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

247

CONNECTOR PINOUTS

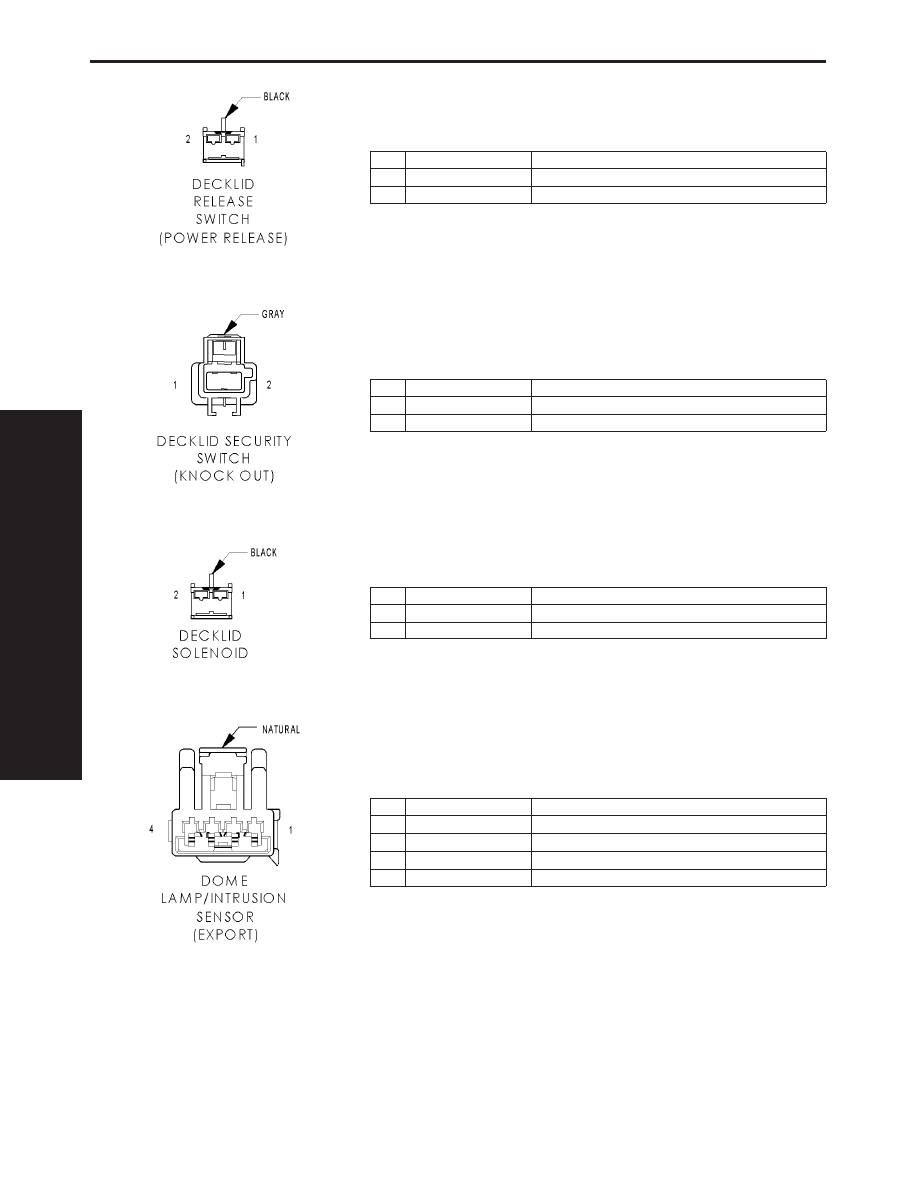

DECKLID RELEASE SWITCH (POWER RELEASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

DECKLID RELEASE RELAY CONTROL

2

Z1 20BK

GROUND

DECKLID SECURITY SWITCH (KNOCK OUT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G71 20VT/YL

DECKLID SECURITY SWITCH SENSE

DECKLID SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q2 14LG/BK

DECKLID RELEASE RELAY OUTPUT

2

Z1 14BK

GROUND

DOME LAMP/INTRUSION SENSOR (EXPORT) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMP CONTROL

2

M1 18PK

FUSED B(+)

3

Z1 18BK

GROUND

4

G120 18WT/DB

INTRUSION SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

248

CONNECTOR PINOUTS

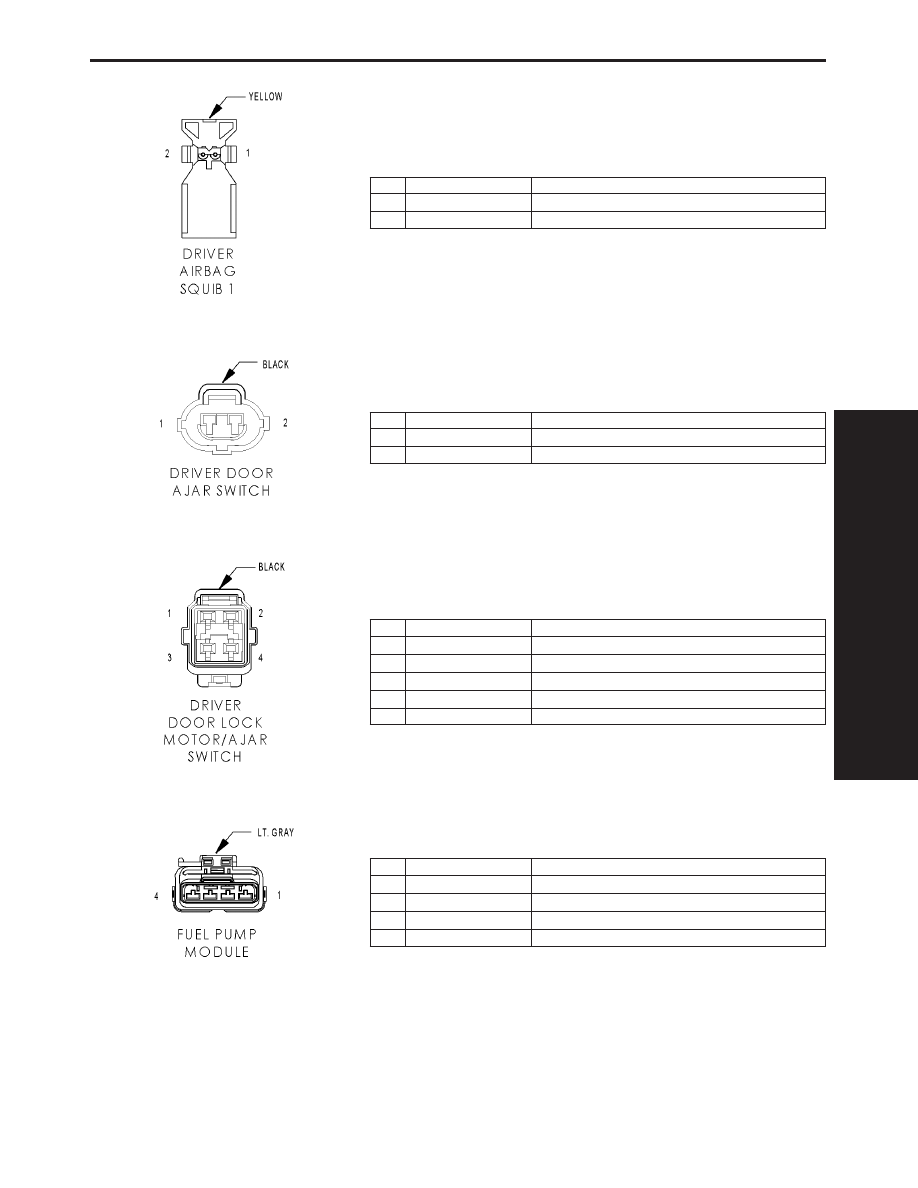

DRIVER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 18BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 18DG/LB

DRIVER SQUIB 1 LINE 2

DRIVER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

DRIVER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

1

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

3

P34 18PK/BK

DRIVER DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 18DG/WT

FUEL PUMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

249

CONNECTOR PINOUTS
