Dodge Neon / Neon SRT-4. Manual - part 507

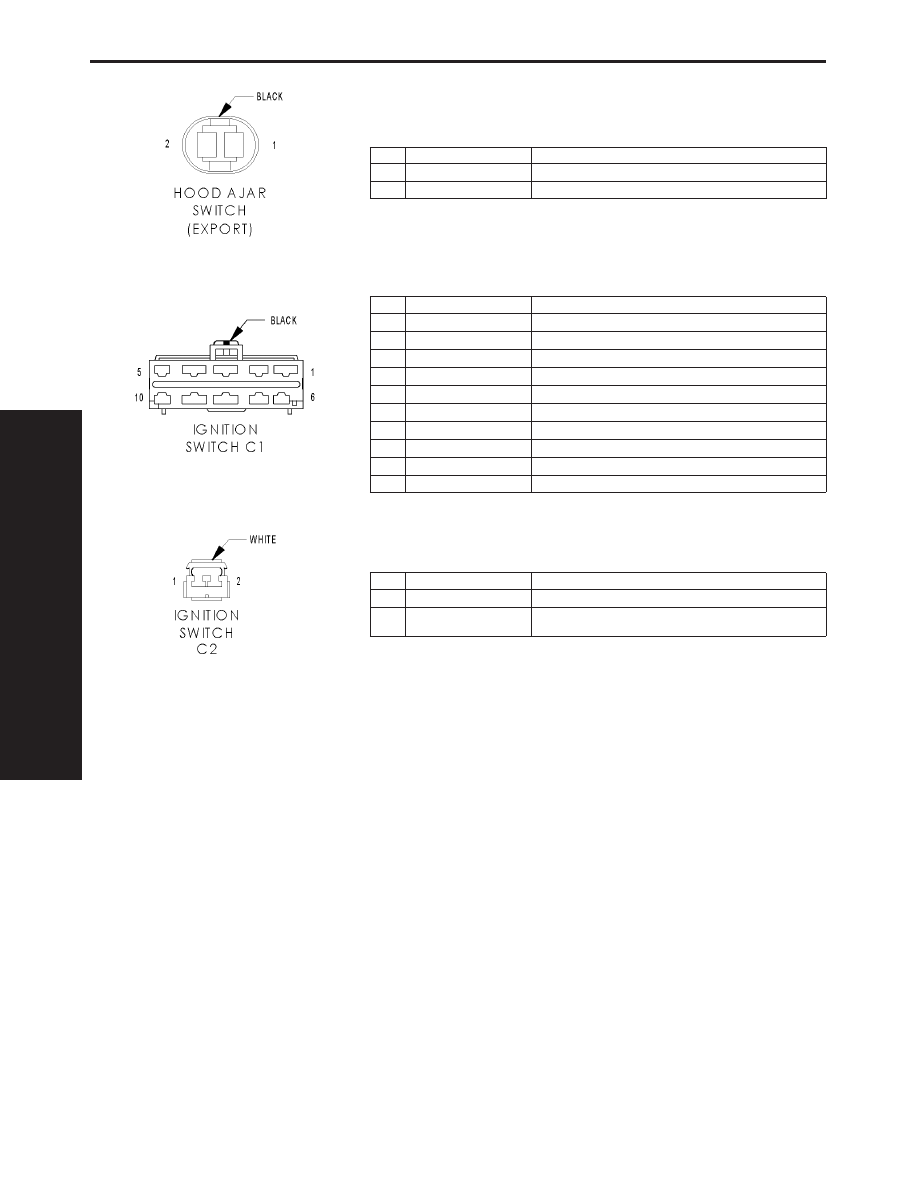

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20BR/TN

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

IGNITION SWITCH C1 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 14RD

FUSED B(+)

2

A21 14DB

IGNITION SWITCH OUTPUT (RUN-START)

3

F30 16RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

4

F1 16DB/BK

FUSED B(+)

5

G26 22LB

KEY-IN IGNITION SWITCH SENSE

6

A41 14YL

IGNITION SWITCH OUTPUT (START)

7

A31 14BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

8

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

9

A2 12PK/BK

FUSED B(+)

10

-

-

IGNITION SWITCH C2 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A81 20DG/RD

FUSED B(+)

2

F11 20RD/WT (AUTO-
STICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

250

CONNECTOR PINOUTS

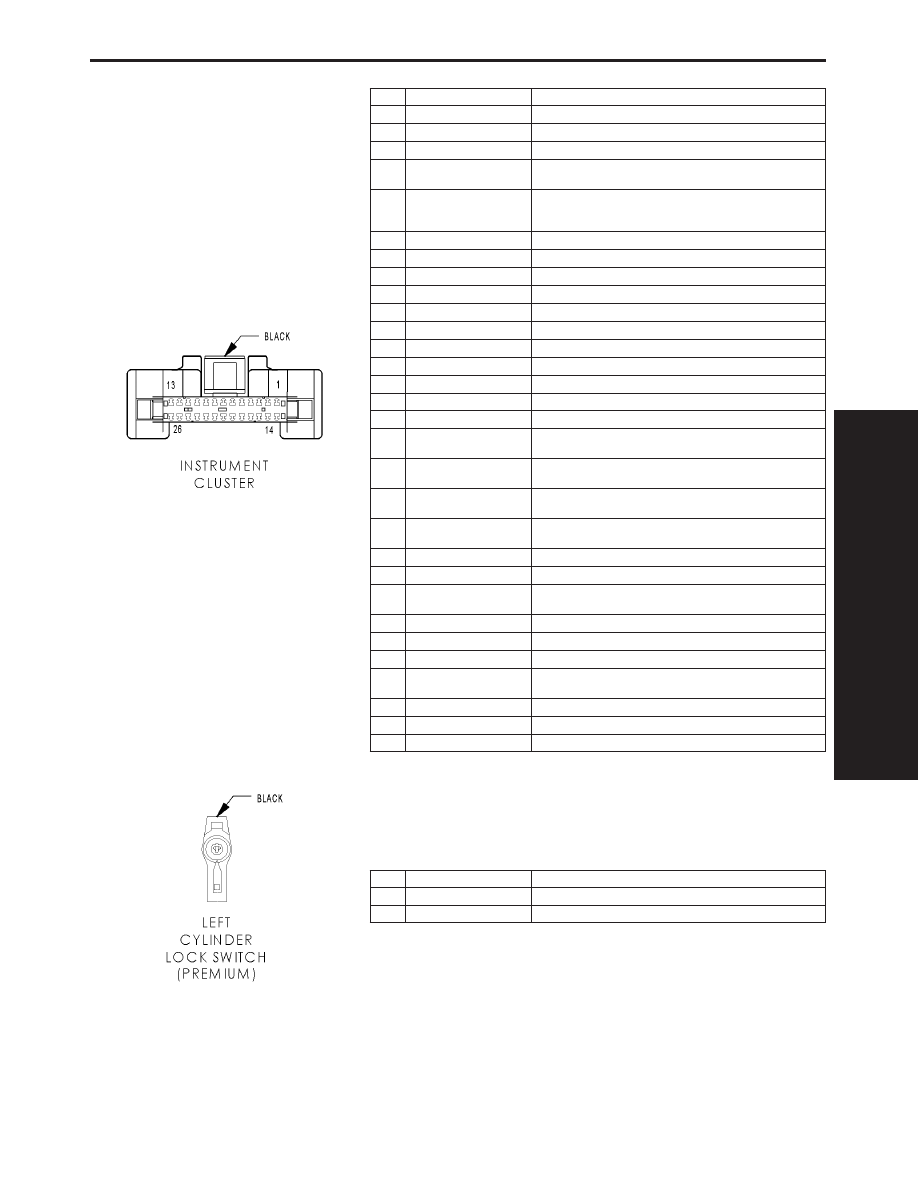

INSTRUMENT CLUSTER - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

2

D25 20VT/YL

PCI BUS

3

M2 20YL

COURTESY LAMP CONTROL

4

L27 16WT/TN (DAYTIME
RUNNING LAMPS)

FOG LAMP SWITCH SENSE

4

L39 20LB (EXCEPT
EXPORT/EXCEPT DAYTIME
RUNNING LAMPS)

FRONT FOG LAMP SWITCH OUTPUT

4

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

5

G69 20BK/OR

VTSS INDICATOR DRIVER

6

E19 22RD

PANEL LAMPS DIMMER SIGNAL

7

G4 20DB

FUEL LEVEL SENSOR SIGNAL

8

-

-

9

G5 20DB/WT (AUTOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

Z3 16BK/OR

GROUND

11

-

-

12

E2 22OR

PANEL LAMPS DRIVER

13

M9 20LB/OR

PASSENGER DOOR AJAR/RKE SENSE

14

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

15

F11 20RD/WT (AUTO-
STICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

15

G5 20DB/WT (EXCEPT AU-
TOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

L161 18LG/OR (EXCEPT
EXPORT)

LEFT TURN SIGNAL

17

L160 18TN/RD (EXCEPT
EXPORT)

RIGHT TURN SIGNAL

18

L61 18LG

LEFT TURN SIGNAL

19

L60 18TN

RIGHT TURN SIGNAL

20

L4 16VT/WT (EXCEPT EX-
PORT)

DIMMER SWITCH LOW BEAM OUTPUT

21

M1 18PK

FUSED B(+)

22

G11 20WT/BK

RED BRAKE WARNING INDICATOR DRIVER

23

G26 22LB

KEY-IN IGNITION SWITCH SENSE

24

G75 20TN/BK (EXCEPT
EXPORT)

LEFT FRONT DOOR AJAR SWITCH SENSE

24

G74 20TN/RD (EXPORT)

RIGHT FRONT DOOR AJAR SWITCH SENSE

25

G10 20LG/RD

SEAT BELT SWITCH SENSE

26

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

LEFT CYLINDER LOCK SWITCH (PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P97 18LG

LEFT DOOR SWITCH MUX

2

Z14 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

251

CONNECTOR PINOUTS

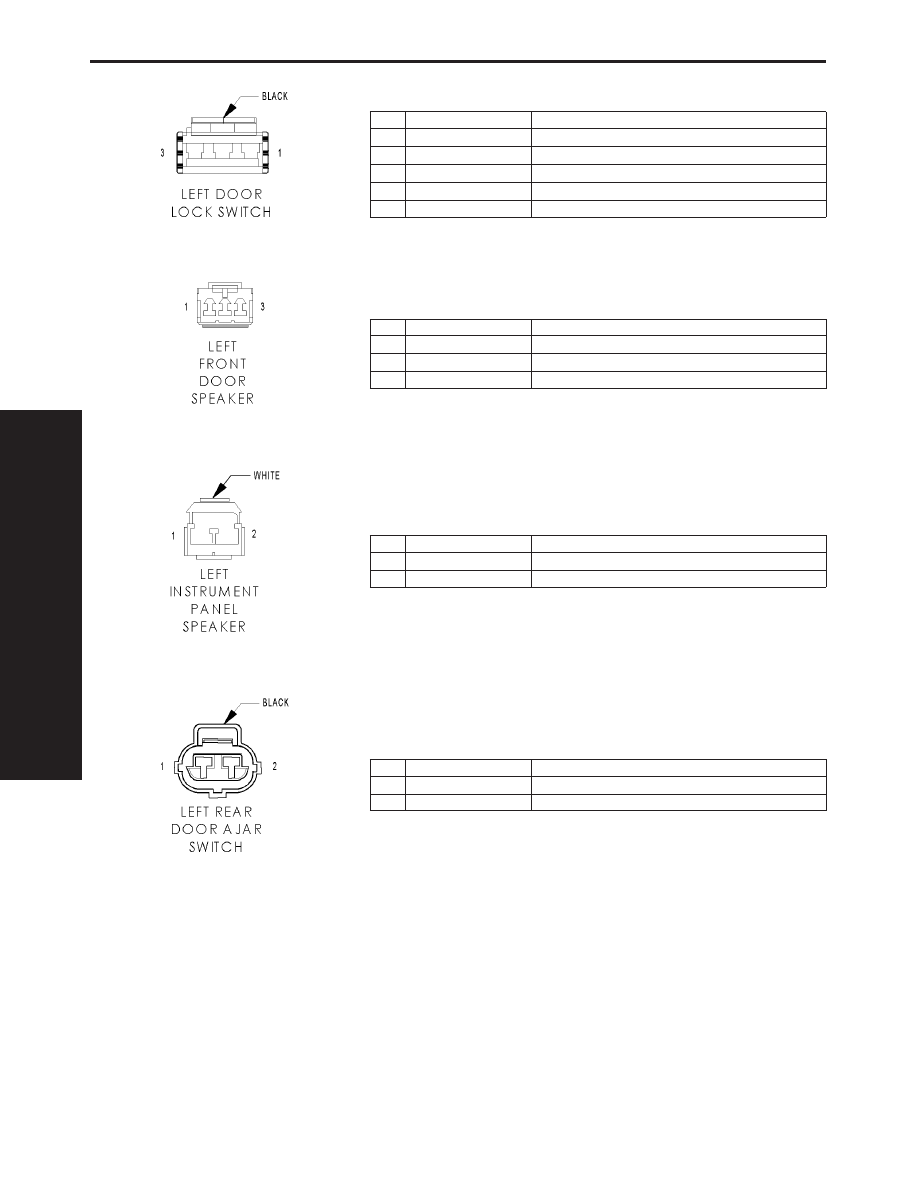

LEFT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P97 20LG

LEFT DOOR SWITCH MUX

2

P97 18LG (PREMIUM)

LEFT DOOR SWITCH MUX

3

Z14 20BK/YL

GROUND

3

Z14 18BK (PREMIUM)

GROUND

LEFT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X55 20BR/RD

LEFT FRONT SPEAKER (-)

2

-

-

3

X53 20DG

LEFT FRONT SPEAKER (+)

LEFT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG

LEFT FRONT SPEAKER (+)

2

X55 20BR/RD

LEFT FRONT SPEAKER (-)

LEFT REAR DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

252

CONNECTOR PINOUTS

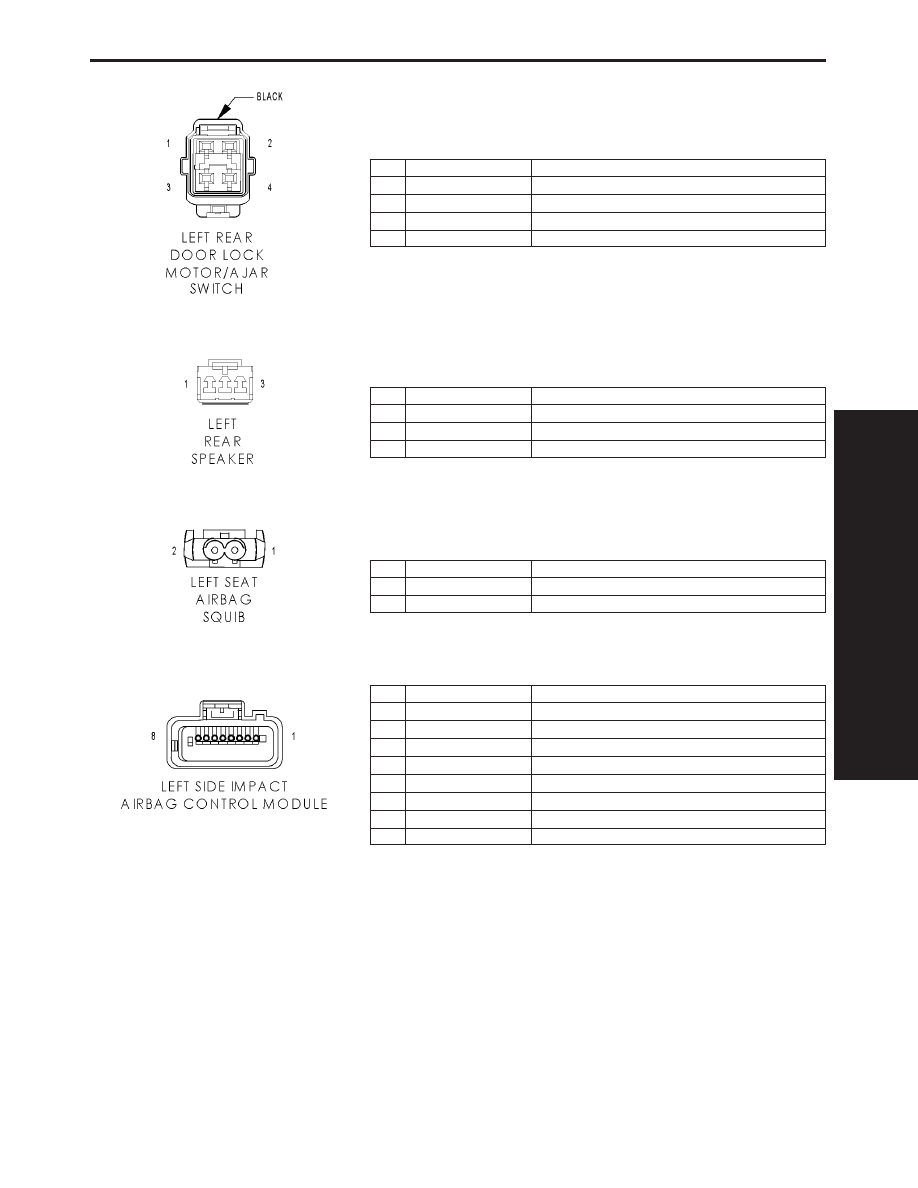

LEFT REAR DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/OR

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

LEFT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X51 20BR/YL

LEFT REAR SPEAKER (+)

2

-

-

3

X57 20BR/LB

LEFT REAR SPEAKER (-)

LEFT SEAT AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R31 18OR

LEFT SEAT SQUIB LINE 2

2

R33 18WT

LEFT SEAT SQUIB LINE 1

LEFT SIDE IMPACT AIRBAG CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

1

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

R33 20OR/YL

LEFT SEAT SQUIB LINE 1

4

R31 20YL/OR

LEFT SEAT SQUIB LINE 2

5

Z6 20BK/PK

GROUND

6

-

-

7

-

-

8

D25 20VT/YL

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

253

CONNECTOR PINOUTS
