Dodge Neon / Neon SRT-4. Manual - part 505





8.5

POWER DOOR LOCKS

8.5.1

REMOTE KEYLESS ENTRY MODULE

8.5.2

DECKLID RELEASE SOLENOID

8.5.3

DOOR LOCK MOTOR

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

242

COMPONENT LOCATIONS

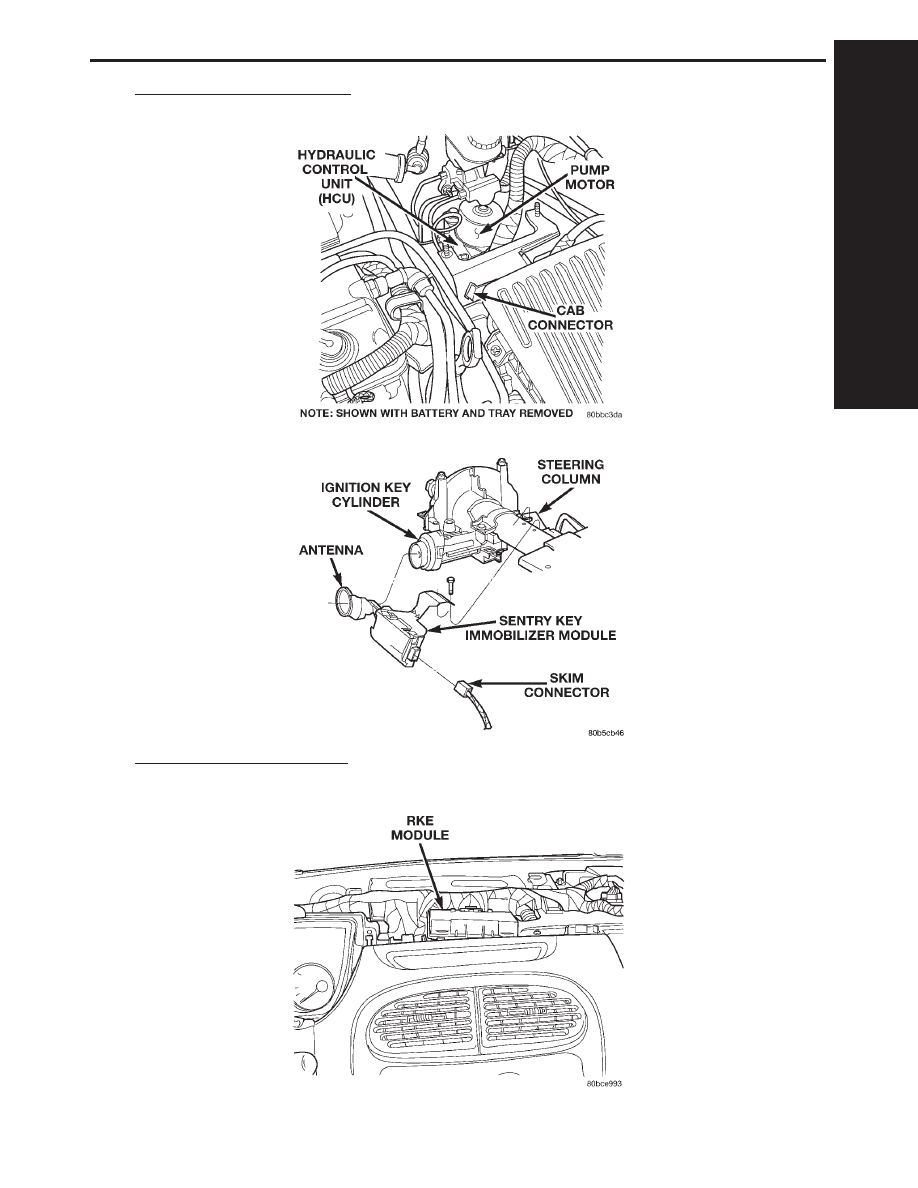

8.6

VEHICLE COMMUNICATION

8.6.1

CONTROLLER ANTILOCK BRAKE MODULE

8.6.2

SENTRY KEY IMMOBILIZER MODULE (SKIM)

8.7

VEHICLE THEFT SECURITY

8.7.1

REMOTE KEYLESS ENTRY MODULE

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

243

COMPONENT LOCATIONS

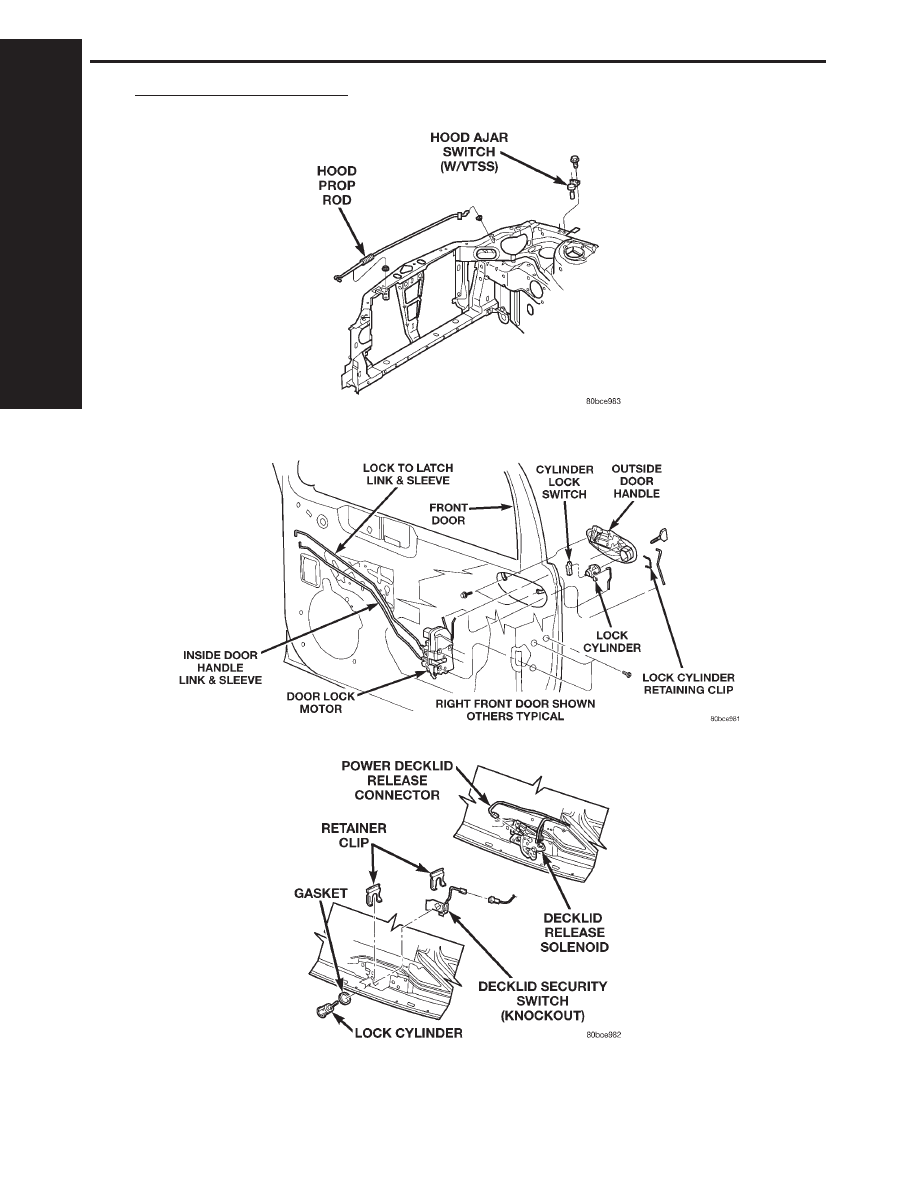

8.7.2

HOOD AJAR SWITCH (EXPORT)

8.7.3

DOOR CYLINDER LOCK SWITCH (IF EQUIPPED)

8.7.4

DECKLID SECURITY SWITCH

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

244

COMPONENT LOCATIONS

8.7

VEHICLE THEFT SECURITY (Continued)

9.0

CONNECTOR PINOUTS

AIRBAG CONTROL MODULE - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z6 20BK/PK

GROUND

5

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

6

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

7

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

8

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 20VT/YL

PCI BUS

22

-

-

23

-

-

C208 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 18OR

4

R34 18WT

C208 - YELLOW (SIDE IMPACT AIRBAG JUMPER SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 20YL/OR

4

R34 20OR/YL

C209 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R31 18OR

4

R33 18WT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

245

CONNECTOR PINOUTS
