Dodge Neon / Neon SRT-4. Manual - part 402





TRUNK OPENING
WEATHERSTRIP

REMOVAL

(1) Open decklid.
(2) Pull decklid weatherstrip form decklid opening

fence (Fig. 8).

(3) Remove weatherstrip from vehicle.

INSTALLATION

(1) Place decklid opening weatherstrip into posi-

tion.

(2) Press the weatherstrip onto the decklid open-

ing fence.

(3) Close decklid.

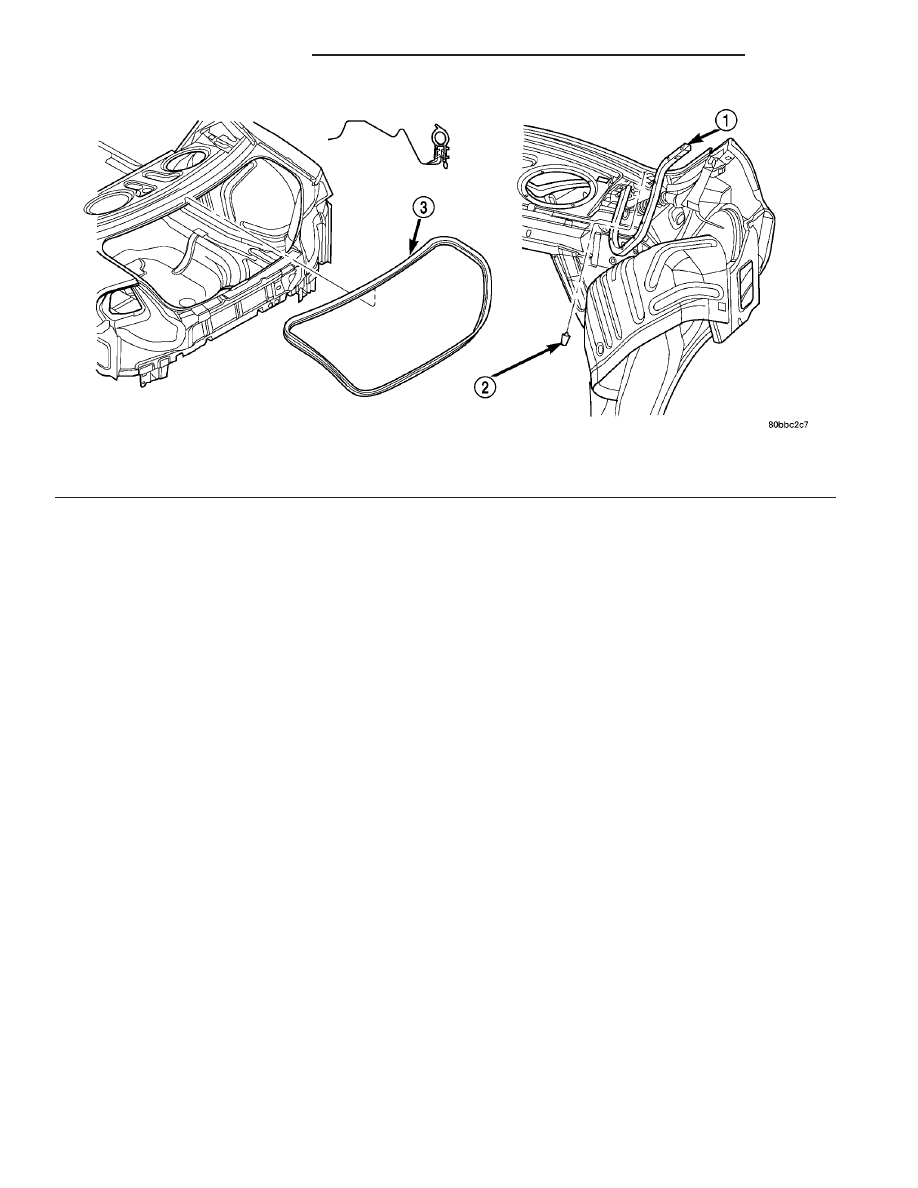

Fig. 8 Decklid Opening Weatherstrip

1 - DECKLID HINGE
2 - DECKLID UP STOP BUMPER

3 - DECKLID OPENING WEATHERSTRIP

23 - 92

WEATHERSTRIP/SEALS

PL/SRT-4

TRUNK OPENING WEATHERSTRIP (Continued)

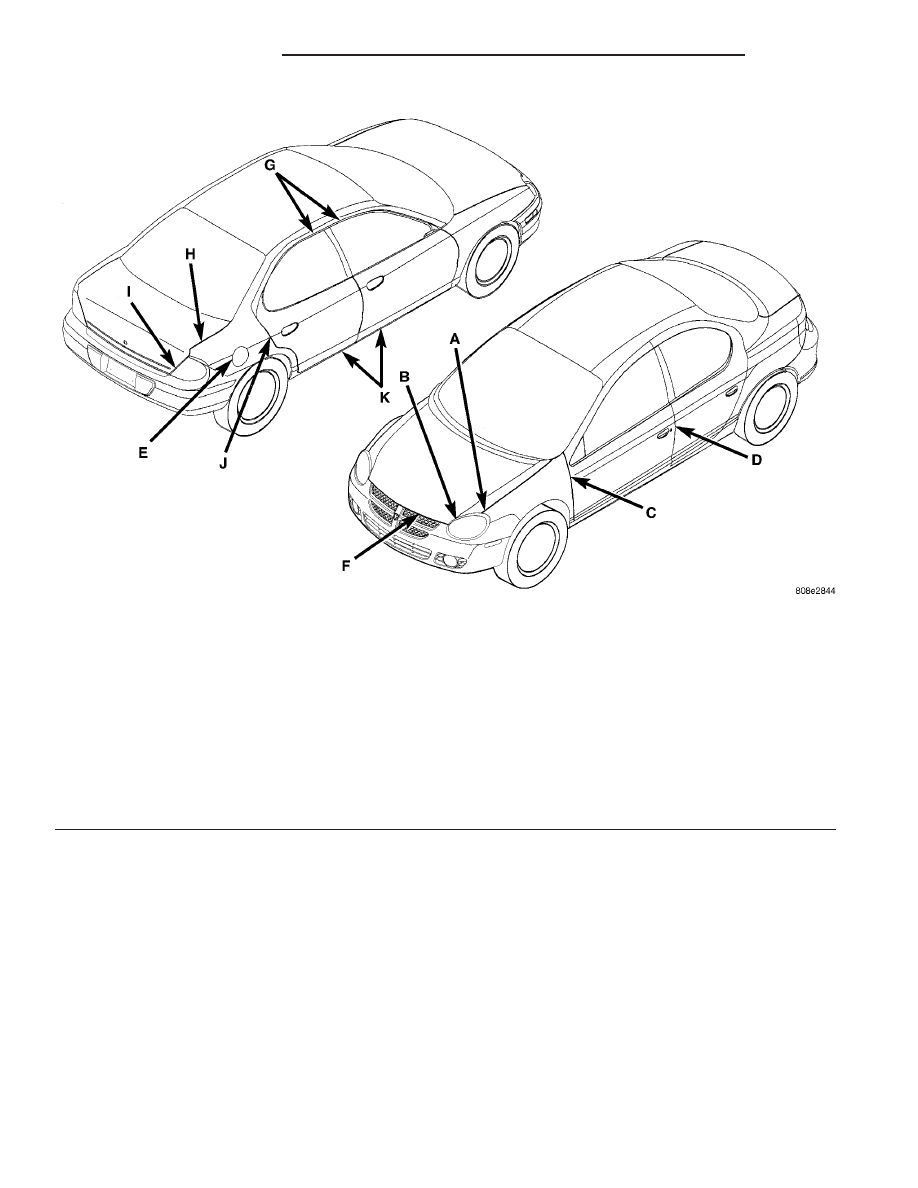

Fig. 1 BODY GAP AND FLUSH

LOCATION

GAP

FLUSH

A

Hood to Fender

4.0 ± 1.0 // 1.0

± 1.0

B

Hood to Fender (Fore & Aft)

Flush w/in ± 1.5

N/A

C

Front Door to Fender

5.0 ± 1.0 // 1.0

± 1.0

D

Rear Door to Front Door

5.0 ± 1.0 // 1.0

± 1.0

E

Fuel Filler Door to Quarter Panel

3.0 ± 0.75 conc. ± 0.5

0.5 ± 0.5

F

Fascia to Hood

Parallel // w/in 2.0

N/A

G

Front & Rear Door to Roof

5.0 ± 1.5 // 1.0

0.0 ± 1.5 // 1.0

H

Deck Lid to Quarter Panel

4.0 1.5 // 1.0

1.0 ± 1.0 // 1.0

I

Tail Lamp to Applique & Deck Lid

4.0 ± 1.5 // 1.0

1.0 ± 1.0 // 1.0

J

Rear Door to Quarter Panel

4.0 ± 1.0 // 1.0

0.0 ± 1.0 // 1.0

K

Front & Rear Door to Sill

5.0 ± 1.5 // 1.5

6.4 ± 1.5 / 1.5

NOTE:

ALL MEASUREMENTS ARE IN mm

23 - 94

BODY STRUCTURE

PL/SRT-4

OPENING DIMENSIONS (Continued)

OPENING DIMENSIONS

SPECIFICATIONS - BODY OPENING
DIMENSION

INDEX

DESCRIPTION

FIGURE

DOOR AND WINDSHIELD OPENINGS

2

REAR WINDOW AND TRUNK OPENINGS

3

PL/SRT-4

BODY STRUCTURE

23 - 95
