OUTER BELT WEATHERSTRIP

REMOVAL

(1) Open door glass.
(2) Pull upward at rear end of outer belt weather-

strip.

(3) Remove outer belt weatherstrip from vehicle

(Fig. 2).

INSTALLATION

(1) Starting at leading edge of door, press weather-

strip onto door.

(2) Operate window and check for interference

Fig. 1 Door Glass Run Weatherstrip

1 - FRONT DOOR GLASS RUN WEATHERSTRIP
2 - FRONT DOOR
3 - B-PILLAR
4 - SPACER
5 - DOOR LATCH STRIKER
6 - WINDOW REGULATOR HANDLE

7 - SPACER
8 - DOOR TRIM PANEL
9 - WINDOW REGULATOR
10 - DOOR CHECK STRAP
11 - FRONT DOOR GLASS RUN BRACKET WEATHER

Fig. 2 Door Outer Belt Weatherstrip

1 - REAR DOOR OUTER BELT WEATHERSTRIP
2 - FRONT DOOR OUTER BELT WEATHERSTRIP

3 - DOOR MOLDING
4 - OUTER BELT WEATHERSTRIP

23 - 88

WEATHERSTRIP/SEALS

PL/SRT-4

OUTER BELT WEATHERSTRIP (Continued)

DOOR UPPER SECONDARY
WEATHERSTRIP

REMOVAL

(1) Using a fork-type prying tool, disengage push

in fasteners attaching door upper secondary weather-
strip to door opening.

(2) Remove weatherstrip from door.

INSTALLATION

(1) Position weatherstrip to opening door.
(2) Press door upper secondary weatherstrip fas-

teners into position.

FRONT/REAR DOOR INNER
BELT WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Remove weatherstrip from door. Use a rubber

mallet and a block of wood, tap upward at each clip
holding the molding to the door (Fig. 3).

INSTALLATION

(1) Push down on weatherstrip to engage channel

to door panel.

(2) Install door trim panel.

REAR DOOR GLASS RUN
WEATHERSTRIP

REMOVAL

(1) Remove door trim panel, water dam as neces-

sary.

(2) Remove door glass.
(3) Remove weatherstrip fasteners.
(4) Pull weatherstrip from lower front channel

above door latch.

(5) Pull run weatherstrip from window frame

channel (Fig. 4).

INSTALLATION

(1) Clean butyl material from door flange area.
(2) Place door run weatherstrip in position on win-

dow frame channel.

(3) Push door run weatherstrip into window frame

channel.

(4) Push weatherstrip into lower front channel

above door latch.

(5) Install weatherstrip fasteners.
(6) Install door glass.
(7) Install pull cup support bracket, water shield,

and door trim panel.

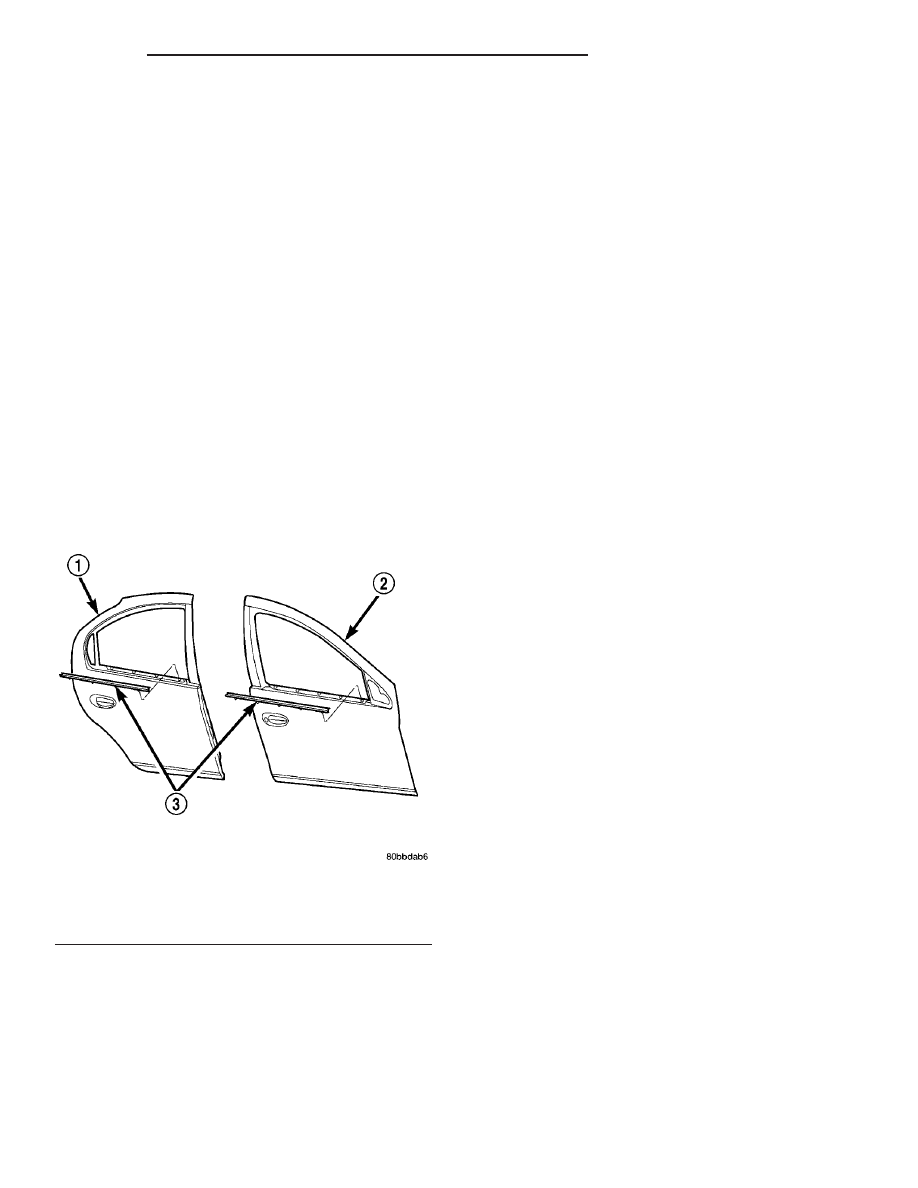

Fig. 3 Front/Rear Door Inner Belt Weatherstrip

1 - REAR DOOR
2 - FRONT DOOR
3 - INNER BELT WEATHERSTRIP

PL/SRT-4

WEATHERSTRIP/SEALS

23 - 89

RDR SECONDARY
WEATHERSTRIP

REMOVAL

(1) Using a fork-type prying tool C-4829 or equiv-

alent, disengage push in fasteners attaching door
upper secondary weatherstrip to door opening.

(2) Remove weatherstrip from door.

INSTALLATION

(1) Position weatherstrip to opening door.
(2) Press door upper secondary weatherstrip fas-

teners into position.

ROOF RAIL WEATHERSTRIP

REMOVAL

(1) Open front and rear doors.
(2) Using a door trim removing tool, disengage the

push-in

fasteners

holding

A-pillar

and

C-pillar

weatherstrip molding.

(3) Starting at the bottom of the A-pillar, pull the

roof rail weatherstrip from the windshield side mold-
ing.

(4) Pull roof rail weatherstrip from the roof rail

pinch flange above the door opening (Fig. 5).

(5) Separate roof rail weatherstrip from vehicle.

INSTALLATION

(1) Place weatherstrip in position on pinch flange.

(2) Starting at the bottom of the C-pillar, install

the roof rail weatherstrip molding to the pinch rail.

(3) Install push-in fasteners to hold weatherstrip

to A-pillar and C-pillar.

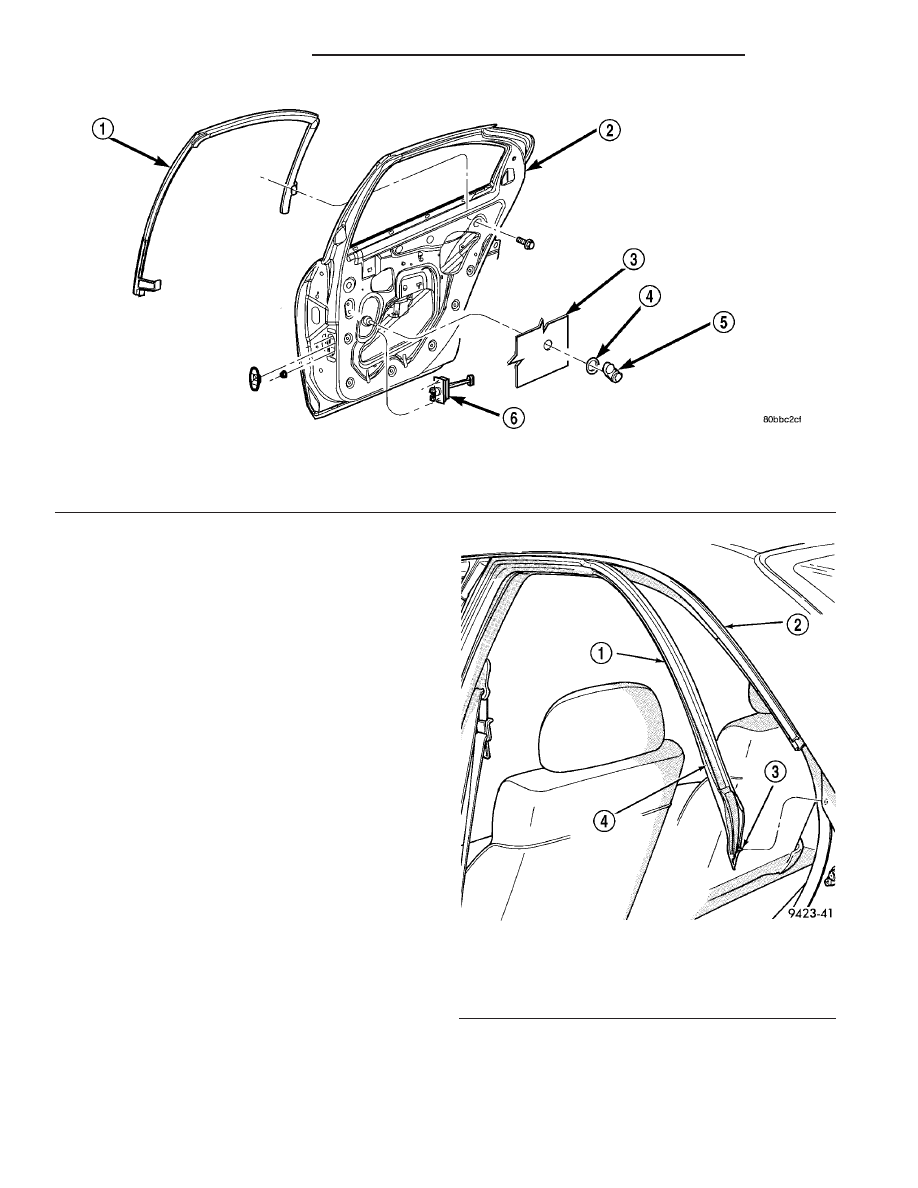

Fig. 4 Door Glass Run Weatherstrip

1 - REAR DOOR GLASS RUN WEATHERSTRIP
2 - REAR DOOR
3 - DOOR TRIM PANEL

4 - SPACER
5 - WINDOW REGULATOR HANDLE
6 - DOOR CHECK STRAP

Fig. 5 Roof Rail Weatherstrip

1 - ROOF RAIL WEATHER STRIP
2 - ROOF RAIL CHANNEL
3 - PUSH-IN FASTENER
4 - RETAINING LIP

23 - 90

WEATHERSTRIP/SEALS

PL/SRT-4

REAR DOOR GLASS RUN WEATHERSTRIP (Continued)

ROOF RAIL WEATHERSTRIP
RETAINR CHANNEL

REMOVAL

(1) Open door(s).
(2) Using trim stick disconnect the top and bottom

push in fasteners from B-pillar applique. Gently pull
outward on the applique to remove from the vehicle.

NOTE: The applique is attached to the vehicle with
two sided tape between the push in fasteners,
ensure all of the old two sided tape is removed
from the vehicle surface before installation of new
part.

(3) Remove weatherstrip from the retainer channel

(Fig. 6).

(4) Remove retainer channel from the body side

aperture.

INSTALLATION

(1) Install retainer channel to the body side aper-

ture.

(2) Remove weatherstrip from the retainer chan-

nel.

(3) Connect the top and bottom push in fasteners

to B-pillar applique. Gently push on the applique to
install from the vehicle.

SECONDARY SILL
WEATHERSTRIP

REMOVAL

(1) Using a fork-type prying tool, disengage push

in fasteners attaching sill secondary weatherstrip to
door (Fig. 7).

(2) Remove weatherstrip from door.

INSTALLATION

(1) Position weatherstrip to door.
(2) Press sill secondary weatherstrip fasteners into

position.

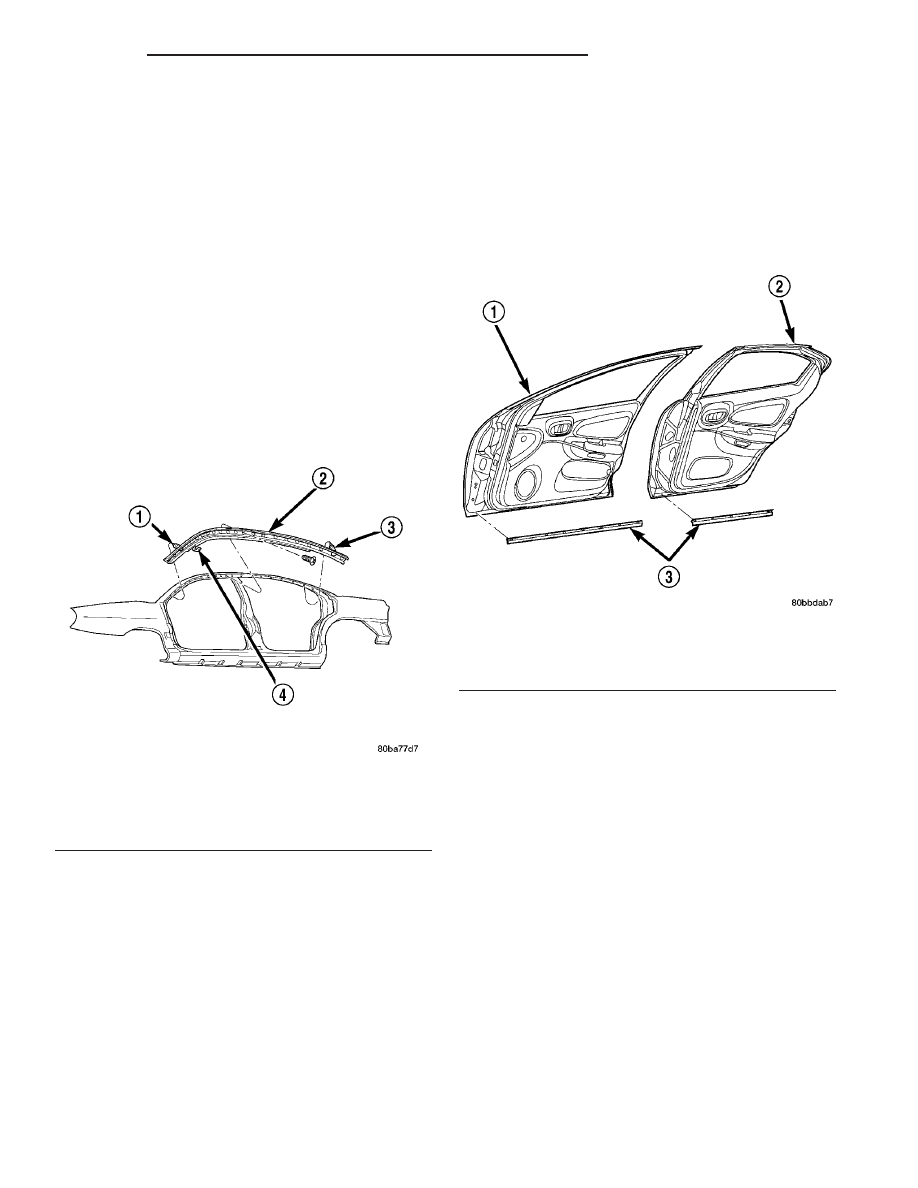

Fig. 6 Roof Rail Weatherstrip Retainer Channel

1 - PUSH PIN
2 - ROOF RAIL WEATHERSTRIP RETAINER CHANNEL
3 - PUSH PIN
4 - REMOVE BACKING STRIP FROM FOAM TAPE

Fig. 7 Front/Rear Sill Secondary Weatherstrip

1 - FRONT DOOR
2 - REAR DOOR
3 - SILL SECONDARY WEATHERSTRIP

PL/SRT-4

WEATHERSTRIP/SEALS

23 - 91
