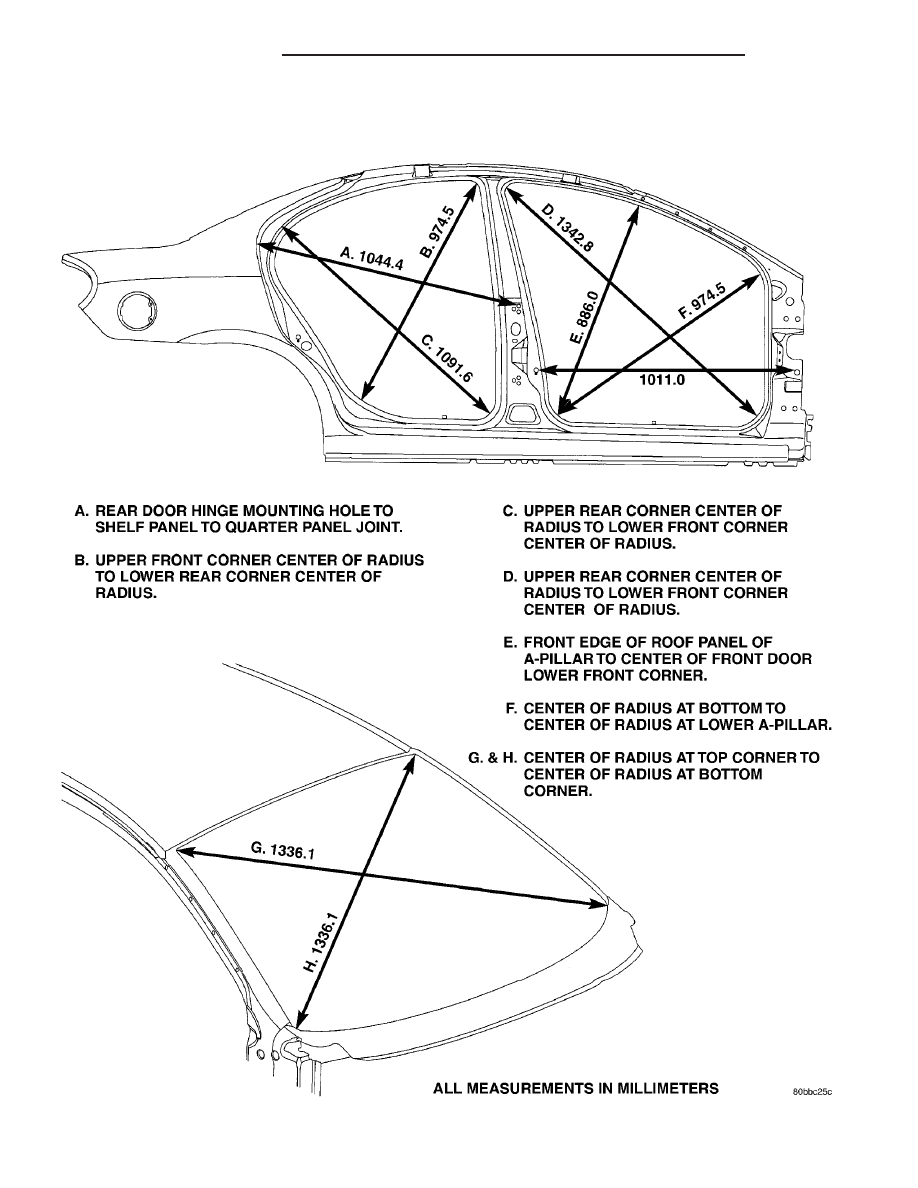

Fig. 2 DOOR AND WINDSHIELD OPENINGS

23 - 96

BODY STRUCTURE

PL/SRT-4

OPENING DIMENSIONS (Continued)

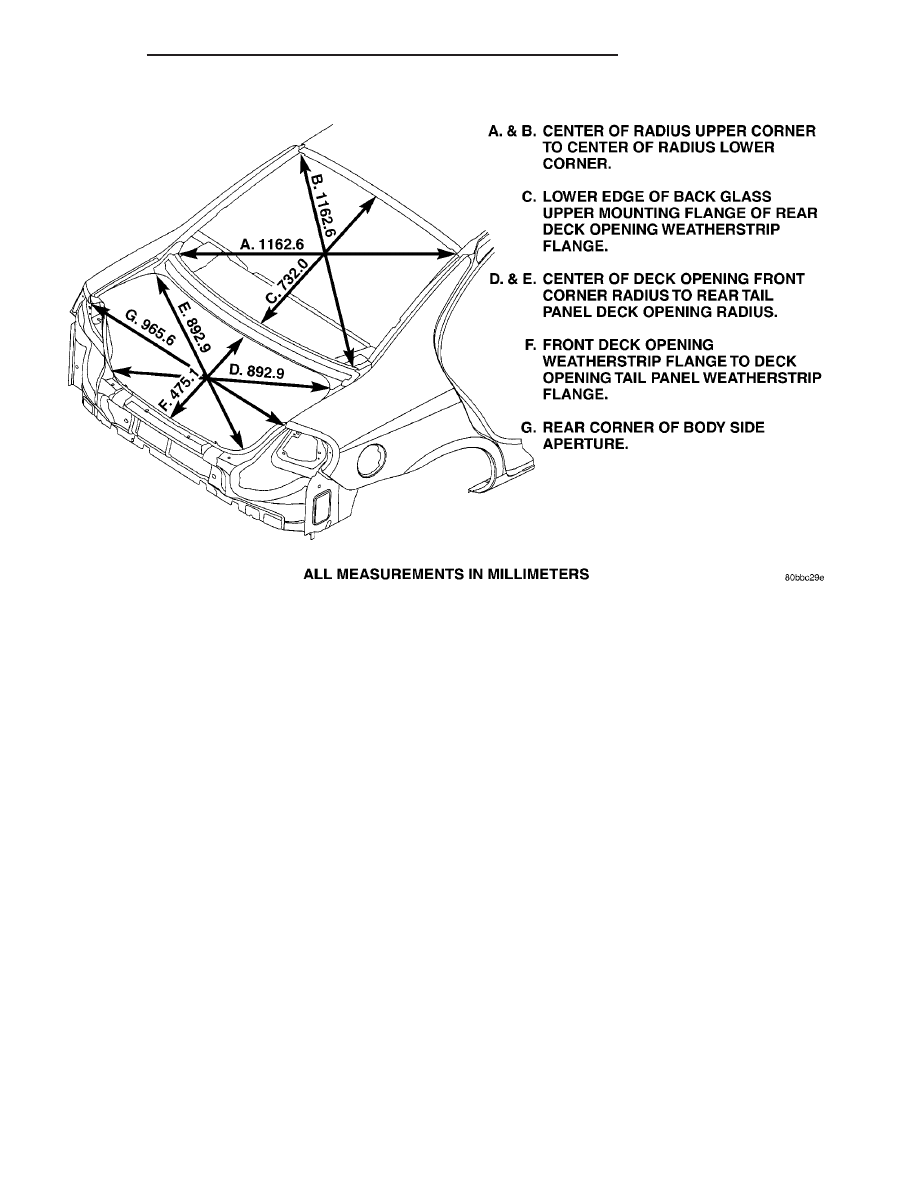

Fig. 3 REAR WINDOW AND TRUNK OPENINGS

PL/SRT-4

BODY STRUCTURE

23 - 97

OPENING DIMENSIONS (Continued)

SEALER LOCATIONS

SPECIFICATIONS - BODY SEALING LOCATIONS

INDEX

DESCRIPTION

FIGURE

METHODS OF APPLYING AUTO BODY SEALANT

4

COWL SIDE AND PLENUM

5

COWL, PLENUM AND FLOOR PAN

6

UPPER COWL AND PLENUM

7

COWL SIDE, PLENUM AND FLOOR PAM

8

ROOF PANEL

9

FLOOR PAN, REAR INNER (RIGHT) WHEELHOUSE, AND REAR END PANEL

10

FLOOR PAN AND REAR INNER (LEFT) WHEELHOUSE

11

TAIL LAMP AREA

12

TRUNK OPENING AREA

13

TRUNK AREA

14

TRUNK TROUGH AREA

15

TRUNK AND REAR WHEELHOUSE AREA

16

23 - 98

BODY STRUCTURE

PL/SRT-4

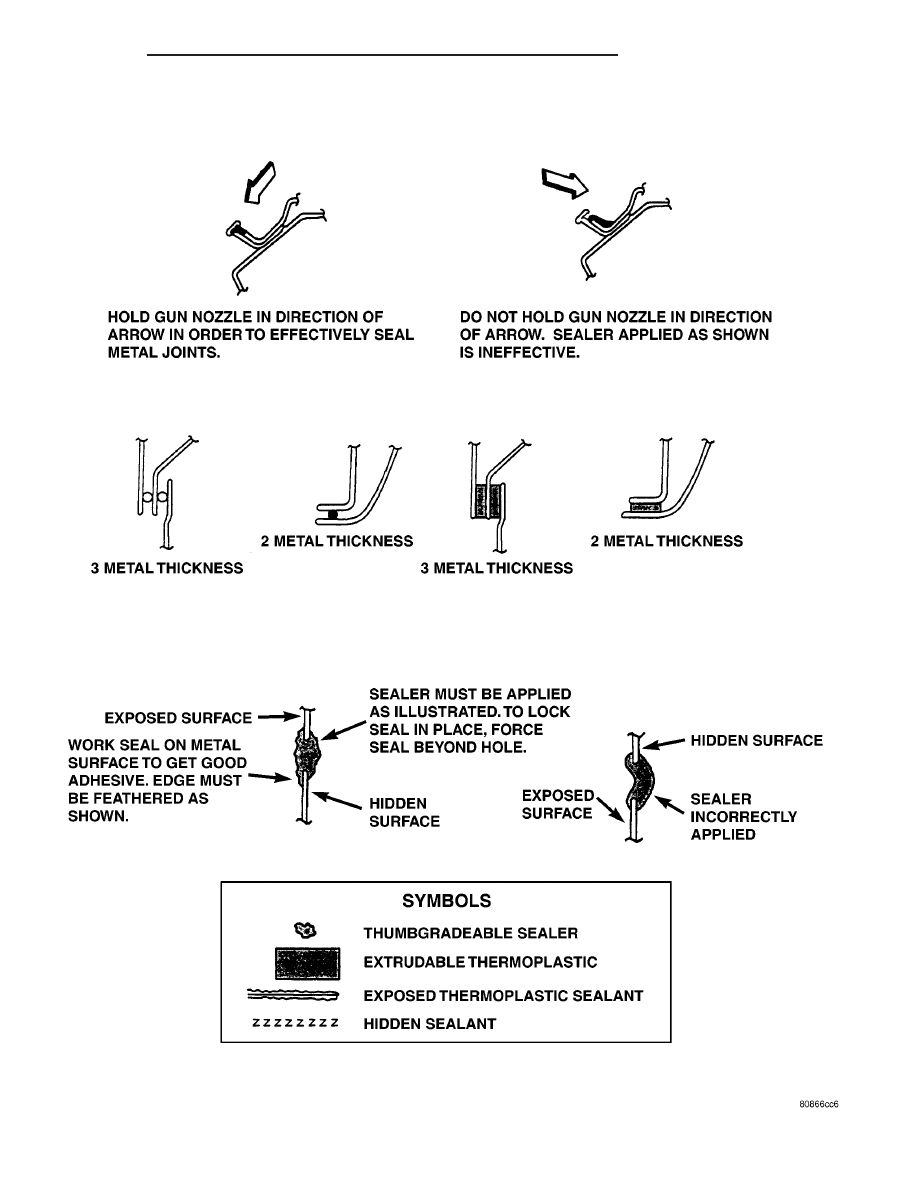

Fig. 4 METHODS OF APPLYING AUTO BODY SEALANT

PL/SRT-4

BODY STRUCTURE

23 - 99

SEALER LOCATIONS (Continued)
