(9) Connect clutch hydraulic plumbing to slave cyl-

inder quick-connect. An audible “click” should be
heard. Verify connection by pulling outward.

(10) Install

halfshafts

and

intermediate

shaft

assembly (Fig. 89). (Refer to 3 - DIFFERENTIAL &
DRIVELINE/HALF SHAFT - REMOVAL)

Fig. 89 Halfshaft and Intermediate Shaft—2.4L Turbo Models

1 - HALFSHAFT - LEFT
2 - HALFSHAFT - RIGHT

3 - SUPPORT BRACKET - INTERMEDIATE SHAFT
4 - INTERMEDIATE SHAFT/BEARING ASSEMBLY

Fig. 87 Lateral Bending Brace

1 - LATERAL BENDING BRACE
2 - BOLT (1 LONG/1 SHORT)
3 - BOLT (2)

Fig. 88 Charge Air Cooler Hose/Fasteners

1 - CAC HOSE ASSY
2 - NUT (2)

21 - 84

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

(11) Install and torque ABS wheel speed sensors to

12 N·m (105 in. lbs.).

(12) Check and adjust transaxle fluid level if nec-

essary. (Refer to 21 - TRANSMISSION/TRANSAXLE/
MANUAL/FLUID - STANDARD PROCEDURE)

(13) Lower vehicle.
(14) Install gearshift cables to transaxle bracket

and secure with NEW retaining clips.

(15) Install battery tray (Fig. 90).

(16) Install battery (with thermal wrap) and hold

down clamp/bolt. Connect battery temperature sen-
sor.

(17) Install throttle body adapter housing.
(18) Connect accelerator cable while installing

throttle body into position. Install two (2) throttle
body-to-manifold bolts to 28 N·m (250 in. lbs.).

(19) Connect IAC & TPS sensor connectors.
(20) Install intercooler-to-throttle body hose. Con-

nect IAT sensor and TIP hose.

(21) Install air cleaner assembly and connect AAT

sensor.

(22) Install turbo solenoid pack (Fig. 91).

(23) Connect air cleaner inlet tube from turbo-

charger.

SPECIFICATIONS - T850 MANUAL TRANSAXLE

GENERAL SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Transaxle Type

Constant-mesh, fully synchronized 5-speed with integral

differential

Lubrication Method

Splash oil collected in case passage and oil trough and

distributed to mainshafts via gravity

Fluid Type

ATF+4 (Automatic Transmission Fluid—Type 9602) and

4 oz. Mopar

T

Limited Slip Additive

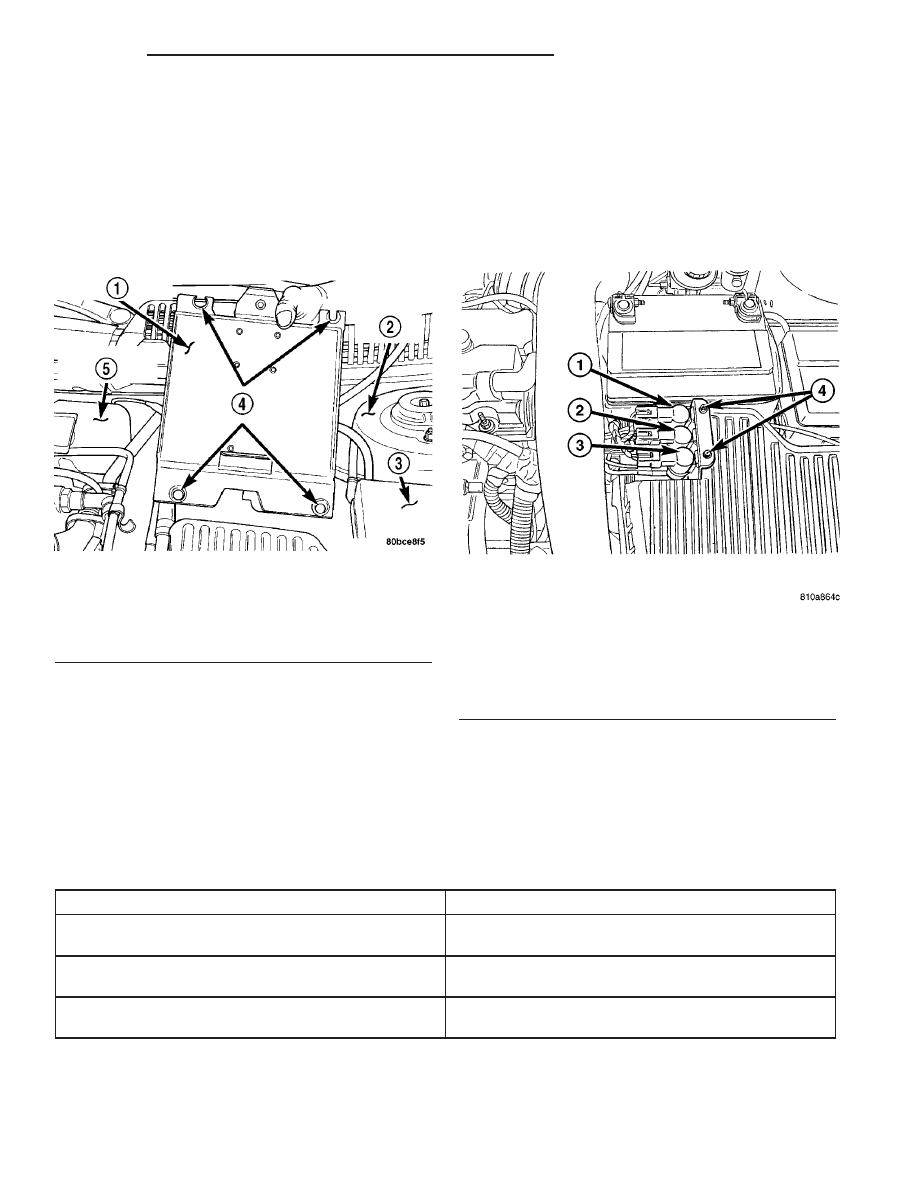

Fig. 90 Battery Tray Removal/Installation

1 - BATTERY TRAY
2 - LEFT STRUT TOWER
3 - PDC
4 - MOUNTING HOLES/SLOTS
5 - COOLANT RESERVOIR

Fig. 91 Turbocharger Solenoids and Mounting

Bracket

1 - TIP SOLENOID
2 - SURGE VALVE ACTUATOR SOLENOID
3 - WASTEGATE ACTUATOR SOLENOID
4 - BRACKET MOUNTING SCREWS

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 85

T850 MANUAL TRANSAXLE (Continued)

GEAR RATIOS

GEAR

RATIO

1st

3.65

2nd

2.05

3rd

1.37

4th

0.97

5th

0.76

Reverse

3.47

Final Drive Ratio

3.53

INPUT SHAFT

BLOCKER RING WEAR GAP

3rd Gear

0.856-1.539 mm (0.0338-0.0606 in.)

4th Gear

0.762-1.631 mm (0.030-0.064 in.)

GEAR END PLAY

3rd Gear

0.099-0.505 mm (0.004-0.020 in.)

4th Gear

0.048-0.457 mm (0.002-0.018 in.)

INTERMEDIATE SHAFT

BLOCKER RING WEAR GAP

1st Gear

0.66-1.84 mm (0.026-0.072 in.)

2nd Gear

0.66-1.84 mm (0.026-0.072 in.)

5th Gear

0.86-1.54 mm (0.034-0.061 in.)

Reverse

0.77-1.63 mm (0.030-0.064 in.)

GEAR END PLAY

1st Gear

0.091-0.828 mm (0.004-0.033 in.)

2nd Gear

0.051-0.787 mm (0.002-0.031 in.)

5th Gear

0.102-0.762 mm (0.004-0.030 in.)

Reverse

0.066-0.805 mm (0.003-0.0317 in.)

DIFFERENTIAL

DESCRIPTION

METRIC

STANDARD

Differential Turning Torque

2.3-3.4 N·m

20-30 in. lbs.

Side Gear End Play (each side)

0.025-0.152 mm

0.001-0.006 in.

21 - 86

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt, Bearing Plate-to-Case

28

—

250

Bolt, Differential Cover-to-Case

54

40

—

Bolt, End Cover-to-Case

28

—

250

Bolt, End Cover Plate-to-Cover

28

—

250

Bolt, Reverse Idler Shaft-to-Case

54

40

—

Bolt, Ring Gear-to-Differential Case

95

70

—

Bolt, Shift Cover-to-Case

28

—

250

Nut, 5th Gear-to-Input Shaft

262

193

—

Nut, Impact Blocker

28

21

—

Plug, Drain

23

17

—

Screw, Input Bearing Retainer

12

—

105

Switch, Back-Up Lamp

23

17

—

Vent

7

—

60

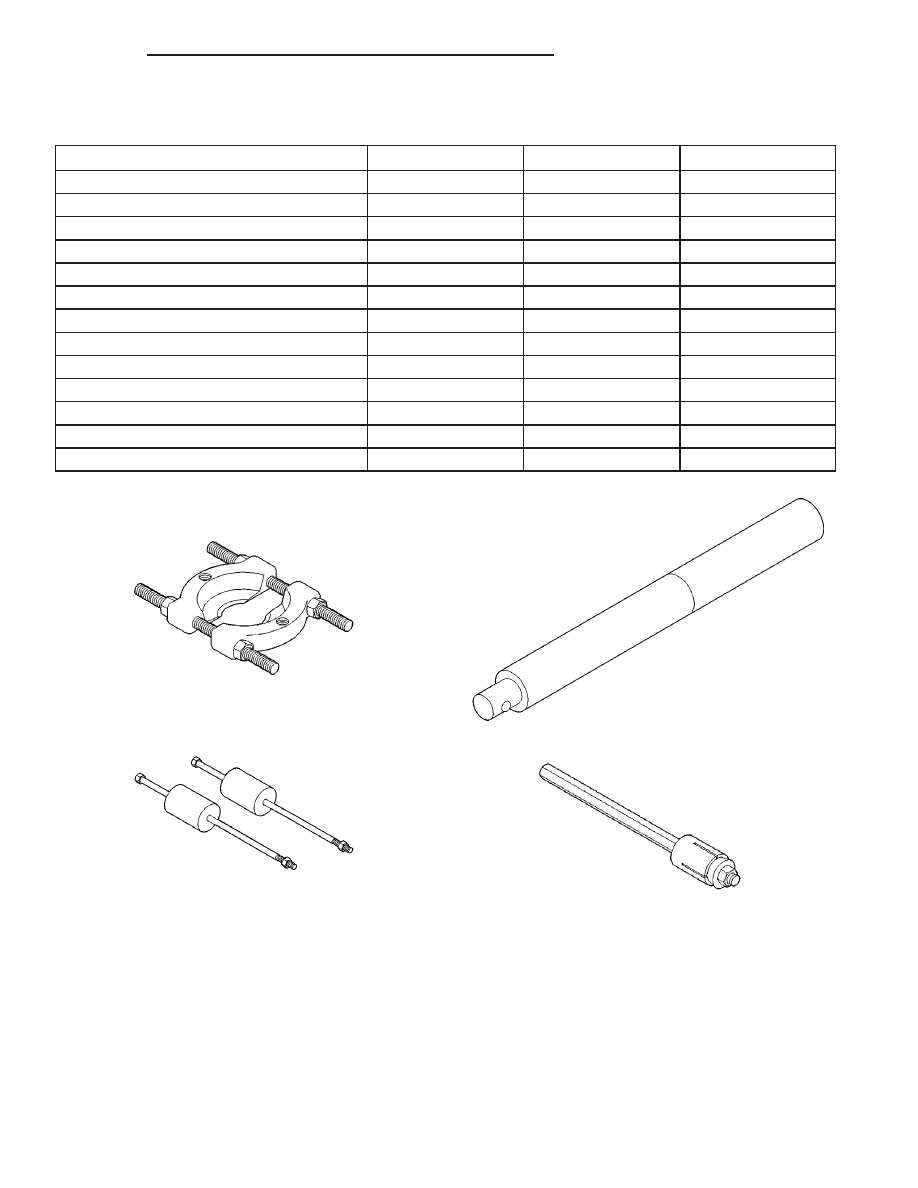

SPECIAL TOOLS - T850 TRANSAXLE

Bearing Splitter, P-334

Slide Hammer, C-3752

Universal Handle, C-4171

Torque Tool, C-4995
