(9) Install reverse idler shaft into position (Fig.

57). Install and torque shaft-to-case bolt to 54 N·m
(40 ft. lbs.).

(10) Install inner pin (Fig. 58).

(11) Install inner washer (Fig. 59).

(12) Install needle bearing and outer pin (Fig. 60)

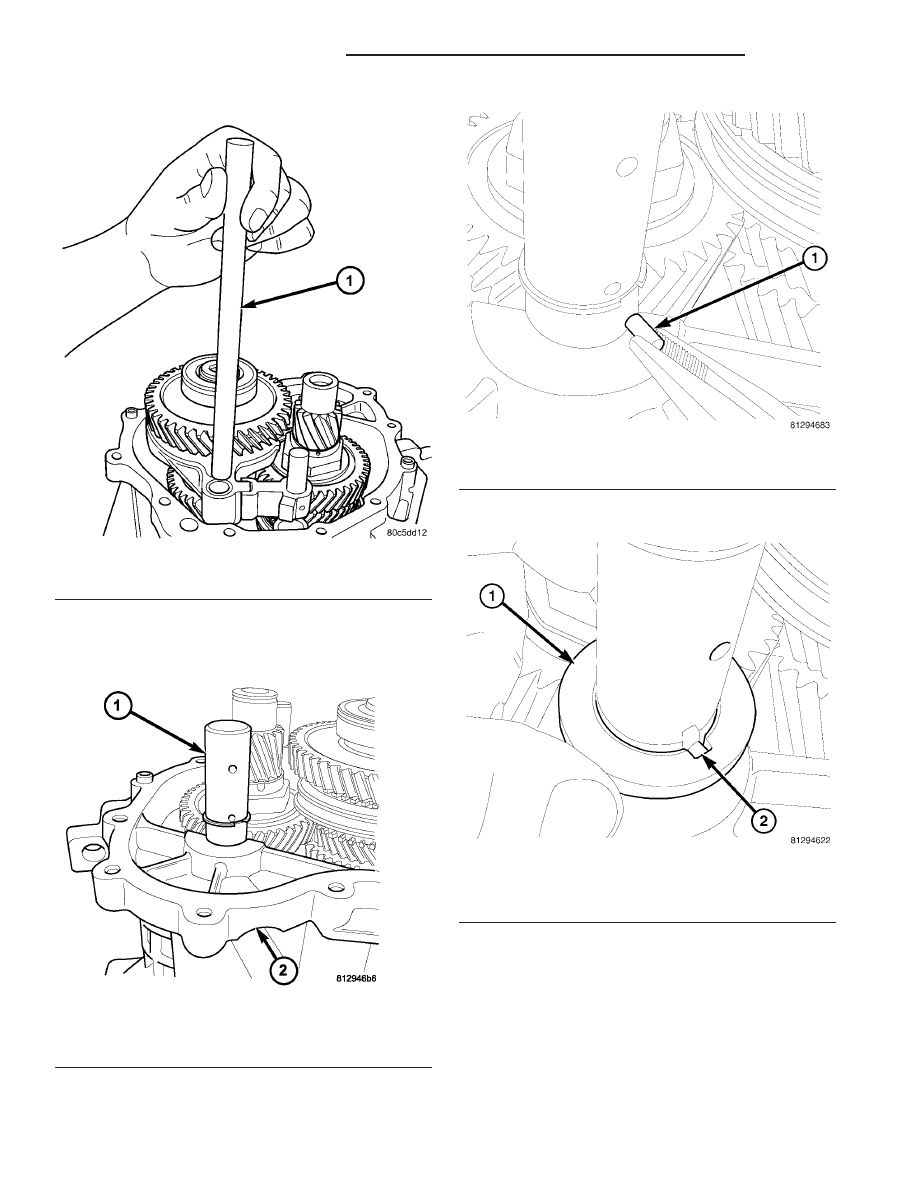

Fig. 56 Shift Rail Installation

1 - 1/2-5/R SHIFT RAIL

Fig. 57 Reverse Shaft Removal/Installation

1 - SHAFT (w/SNAP RING)
2 - BOLT

Fig. 58 Inner Pin Removal/Installation

1- PIN (2)

Fig. 59 Inner Washer Removal/Installation

1 - WASHER
2 - PIN

21 - 76

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

(13) Install reverse idler gear (Fig. 61).

(14) Install outer washer (Fig. 62).

(15) Install input shaft sealed roller bearing using

installer 8482 (Fig. 63).

(16) Install new input shaft bearing snap ring

(Fig. 64).

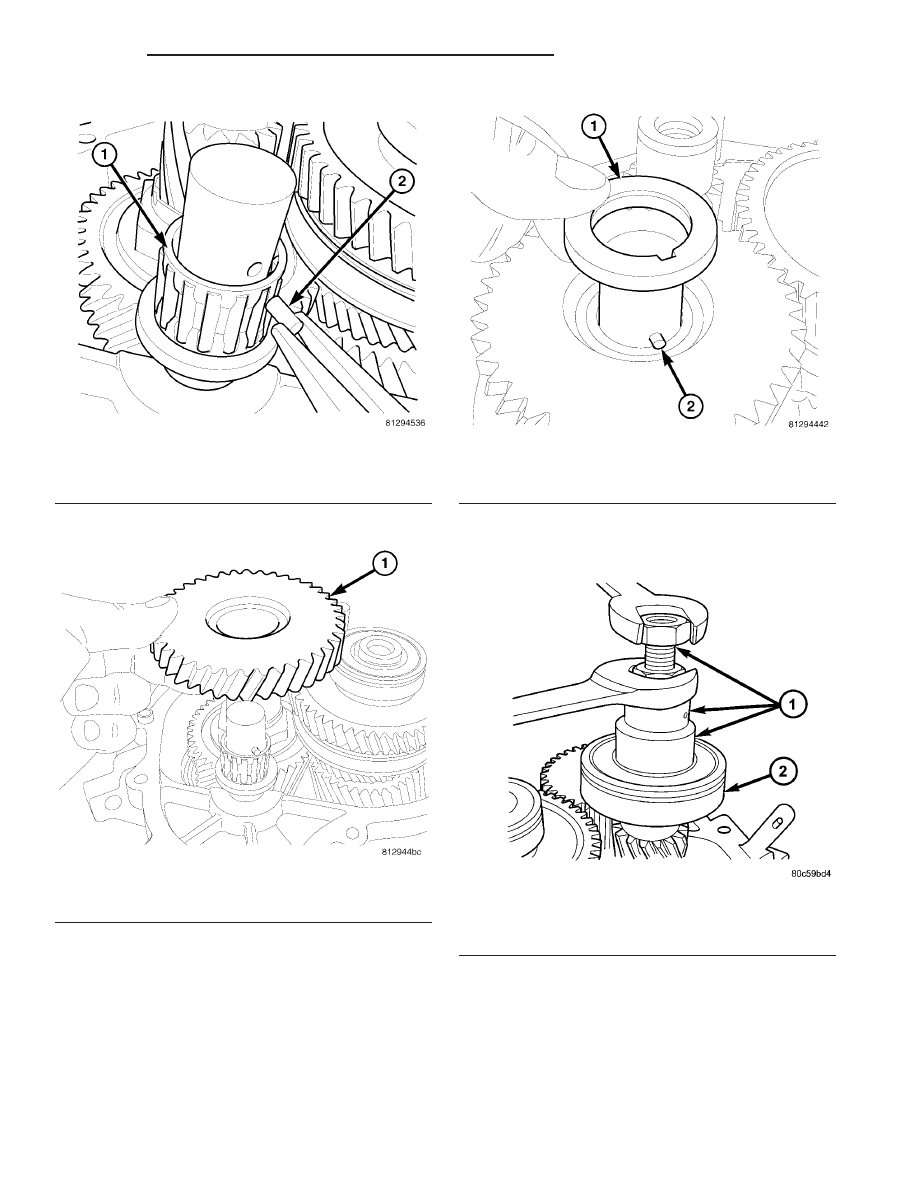

Fig. 60 Outer Pin and Needle Bearing

1 - PIN (2)
2 - BEARING

Fig. 61 Reverse Idler Gear Removal/Installation

1 - REVERSE IDLER GEAR

Fig. 62 Outer Washer Removal/Installation

1 - OUTER WASHER
2 - PIN

Fig. 63 Install Input Shaft Sealed Roller Bearing

1 - INSTALLER 8482
2 - SEALED ROLLER BEARING

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 77

T850 MANUAL TRANSAXLE (Continued)

(17) Install shift rail bushing to end cover using

installer 8475 (Fig. 65).

(18) Apply a 1 mm (0.04 in.) bead of Mopar

t Gas-

ket Maker to transaxle end cover and install to
transaxle case (Fig. 66). While installing end
cover, be sure to guide oil trough into pocket
(Fig. 67). Torque end cover-to-case bolts to 28 N·m
(250 in. lbs.) (Fig. 68).

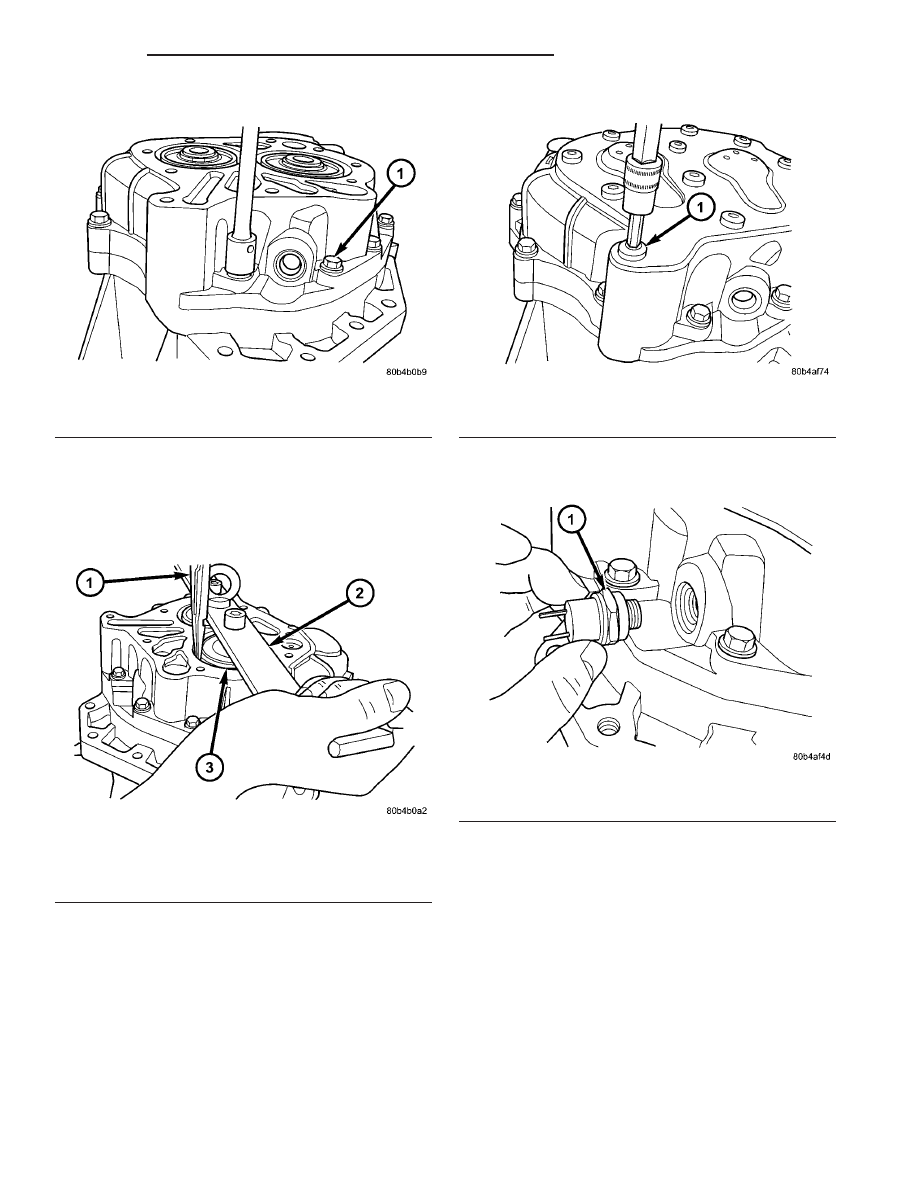

Fig. 64 Input Shaft Bearing Snap Ring

1 - SNAP RING

Fig. 65 Shift Rail Bushing Installation

1 - INSTALLER 8475

Fig. 66 End Cover Removal/Installation

1 - END COVER
2 - OIL TROUGH

Fig. 67 Oil Trough Pocket

1 - OIL TROUGH
2 - POCKET

21 - 78

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

(19) Install lifting bar 8489 to geartrain.
(20) Lift up on bar (input shaft side) and install

input shaft bearing snap ring (Fig. 69).

(21) Lift up on bar (intermediate shaft side) and

install intermediate shaft bearing snap ring.

(22) Remove lifting bar 8489.
(23) Install a bead of Mopar

t Gear Lube RTV to

end plate and immediately install to case. Install and
torque bolts to 28 N·m (250 in. lbs.) (Fig. 70).

(24) Install back up lamp switch. Use Tool 8827

and torque to 23 N·m (17 ft. lbs.) (Fig. 71).

(25) Roll transaxle assembly on side.
(26) Install differential chip collector magnet (Fig.

72). Retain to case with a dab of Mopar

t Gear Lube

RTV.

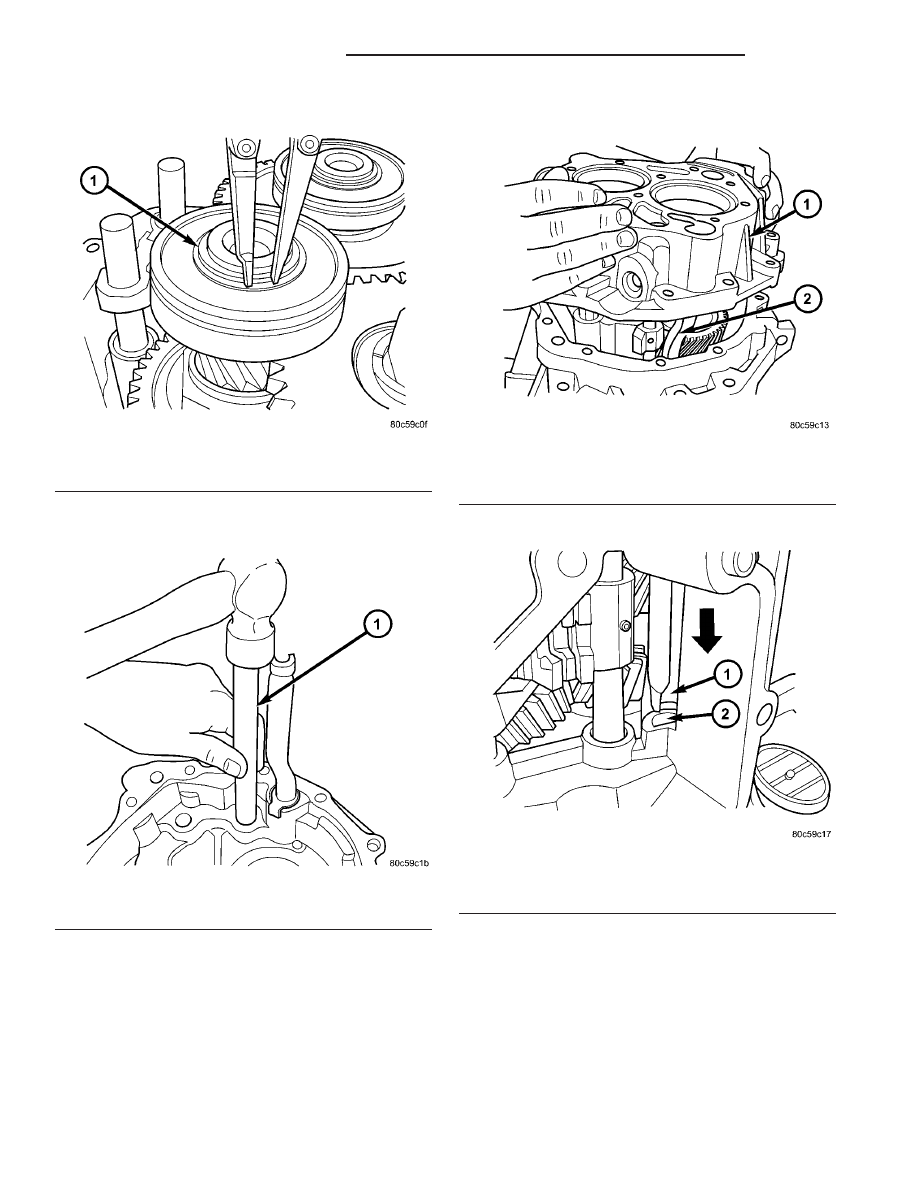

Fig. 68 End Cover Bolts

1 - BOLT (12)

Fig. 69 Input Bearing Snap Ring

1 - SNAP RING PLIERS
2 - LIFTING BAR 8489
3 - SNAP RING

Fig. 70 End Cover Bolts

1 - BOLT (11)

Fig. 71 Back-Up Lamp Switch — Typical

1 - BACK-UP LAMP SWITCH
