(8) Remove end plate (Fig. 30).

(9) Set up lifting bar (tool 8489) as shown in (Fig.

31).

(10) Lift up on bar (input shaft bearing side) and

remove input shaft bearing snap ring.

(11) Lift up on bar (intermediate shaft side) and

remove intermediate shaft bearing snap ring.

(12) Remove lifting bar 8489.
(13) Remove end cover-to-case bolts (12) (Fig. 32).

(14) Remove end cover from transaxle (Fig. 33).

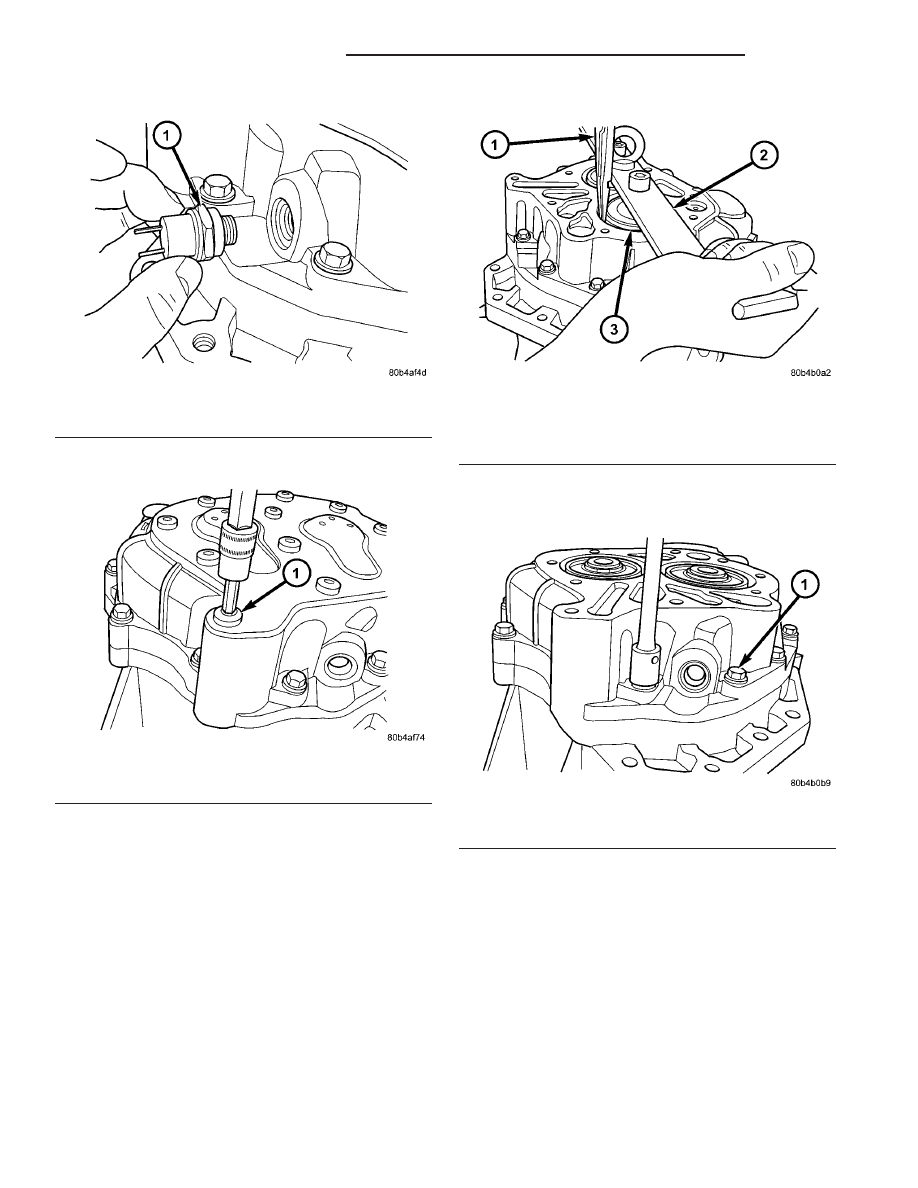

Fig. 29 Back-Up Lamp Switch — Typical

1 - BACK-UP LAMP SWITCH

Fig. 30 End Plate Bolts

1 - BOLT (11)

Fig. 31 Input Bearing Snap Ring

1 - SNAP RING PLIERS
2 - LIFTING BAR 8489
3 - SNAP RING

Fig. 32 End Cover Bolts

1 - BOLT (12)

21 - 68

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

(15) Remove 3/4 shift rail bushing from end cover

using slide hammer C-3752 and remover 6786 (Fig.
34).

(16) Remove intermediate shaft bearing snap ring

(Fig. 35).

(17) Remove

intermediate

shaft

bearing

using

Puller 1026 (Fig. 36).

(18) Remove reverse idler outer washer (Fig. 37).

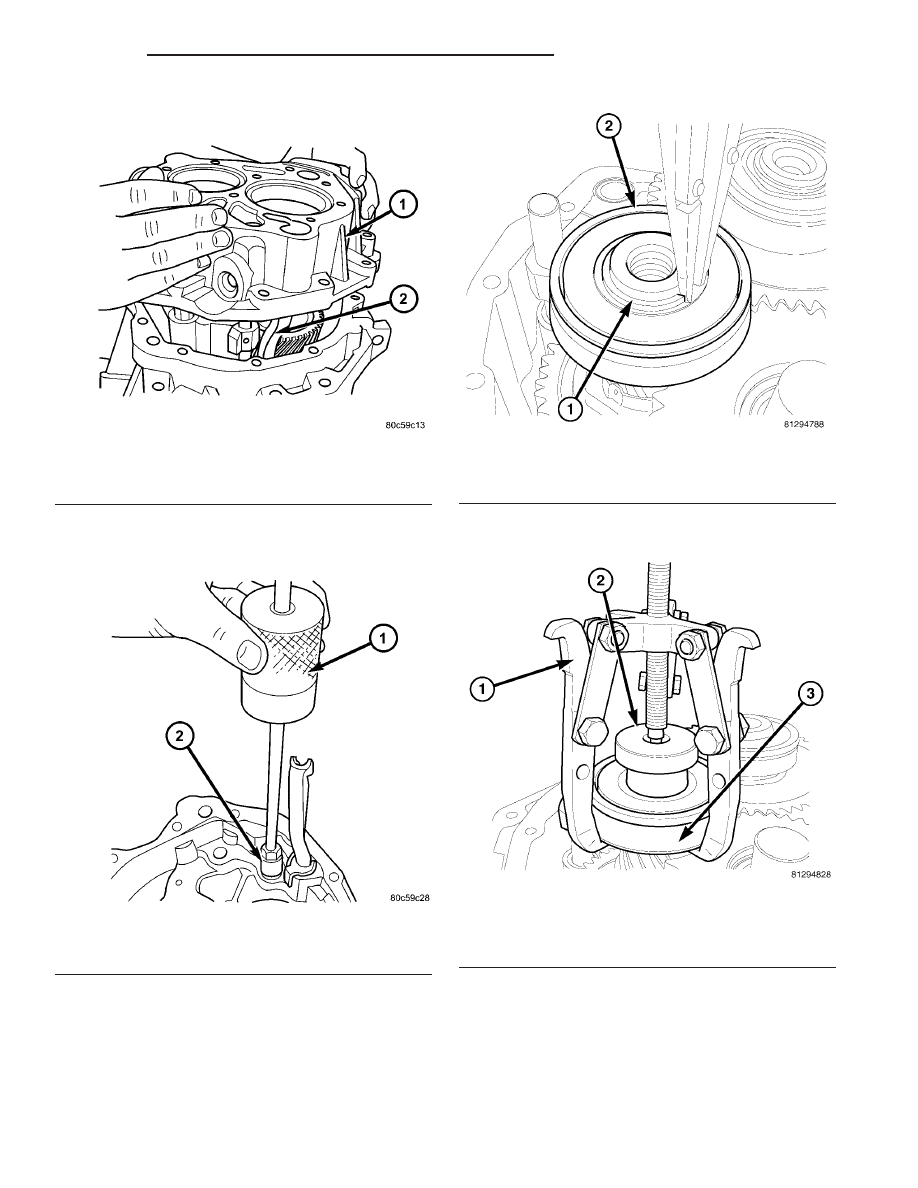

Fig. 33 End Cover Removal/Installation

1 - END COVER
2 - OIL TROUGH

Fig. 34 3/4 Shift Rail Bushing Removal

1 - SLIDE HAMMER C-3752
2 - REMOVER 6786

Fig. 35 Intermediate Shaft Bearing Snap RIng

1 - SNAP RING
2 - INTERMEDIATE SHAFT BEARING

Fig. 36 Intermediate Shaft Bearing Removal

1 - PULLER 1026
2 - ADAPTER
3 - INTERMEDIATE SHAFT BEARING

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 69

T850 MANUAL TRANSAXLE (Continued)

(19) Remove reverse idler gear (Fig. 38).

(20) Remove reverse idler needle bearing (Fig. 39).

(21) Remove inner washer and pin (Fig. 40) (Fig.

41).

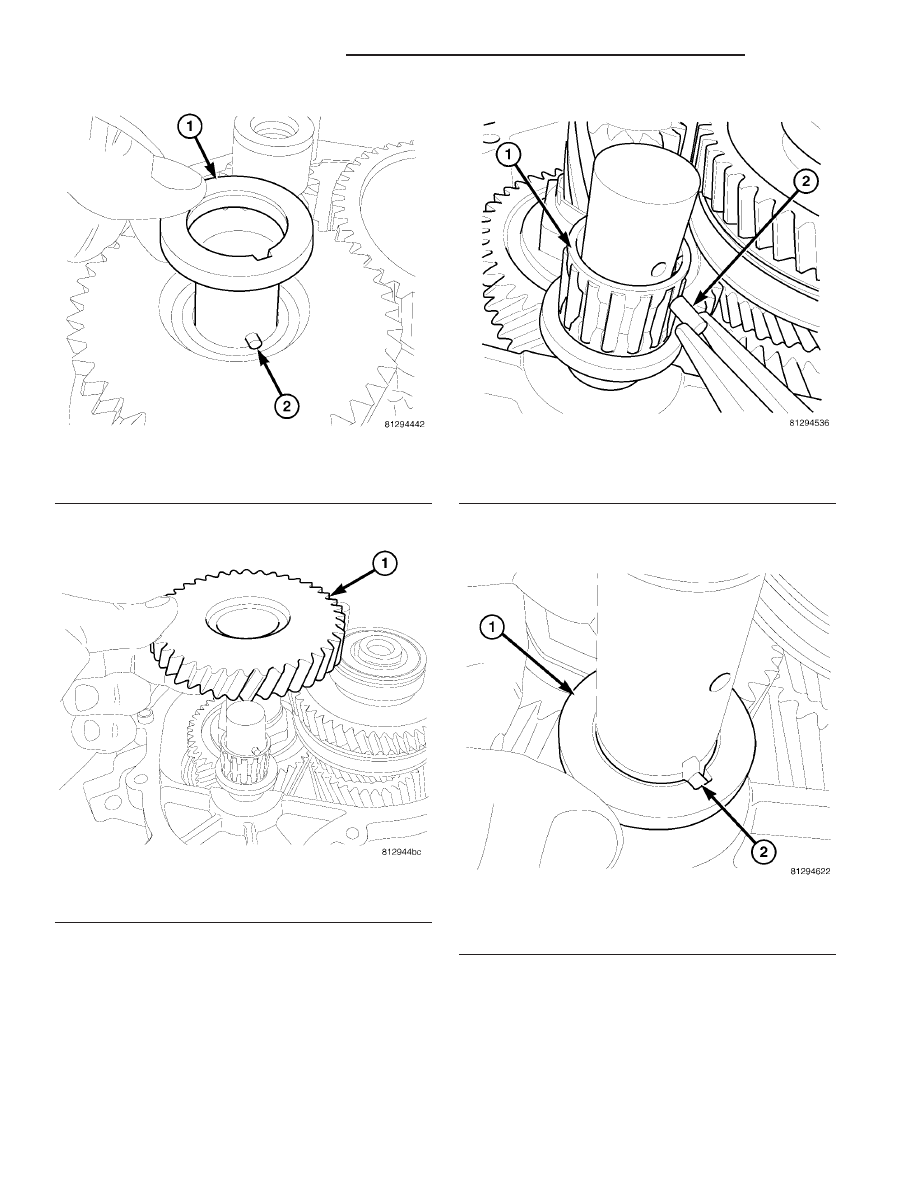

Fig. 37 Outer Washer Removal/Installation

1 - OUTER WASHER
2 - PIN

Fig. 38 Reverse Idler Gear Removal/Installation

1 - REVERSE IDLER GEAR

Fig. 39 Outer Pin and Needle Bearing

1 - PIN (2)
2 - BEARING

Fig. 40 Inner Washer Removal/Installation

1 - WASHER
2 - PIN

21 - 70

T850 MANUAL TRANSAXLE

PL/SRT-4

T850 MANUAL TRANSAXLE (Continued)

(22) Remove reverse idler shaft (Fig. 42).

(23) Remove 1-2/5-R shift rail (Fig. 43).
(24) Install lifting bar 8489.
(25) Lift geartrain (w/reverse idler gear assy.) out

of transaxle and install on fixture 8487 (Fig. 44).

(26) Remove remaining shift rail and forks from

geartrain (Fig. 44).

(27) Remove lifting bar from geartrain.

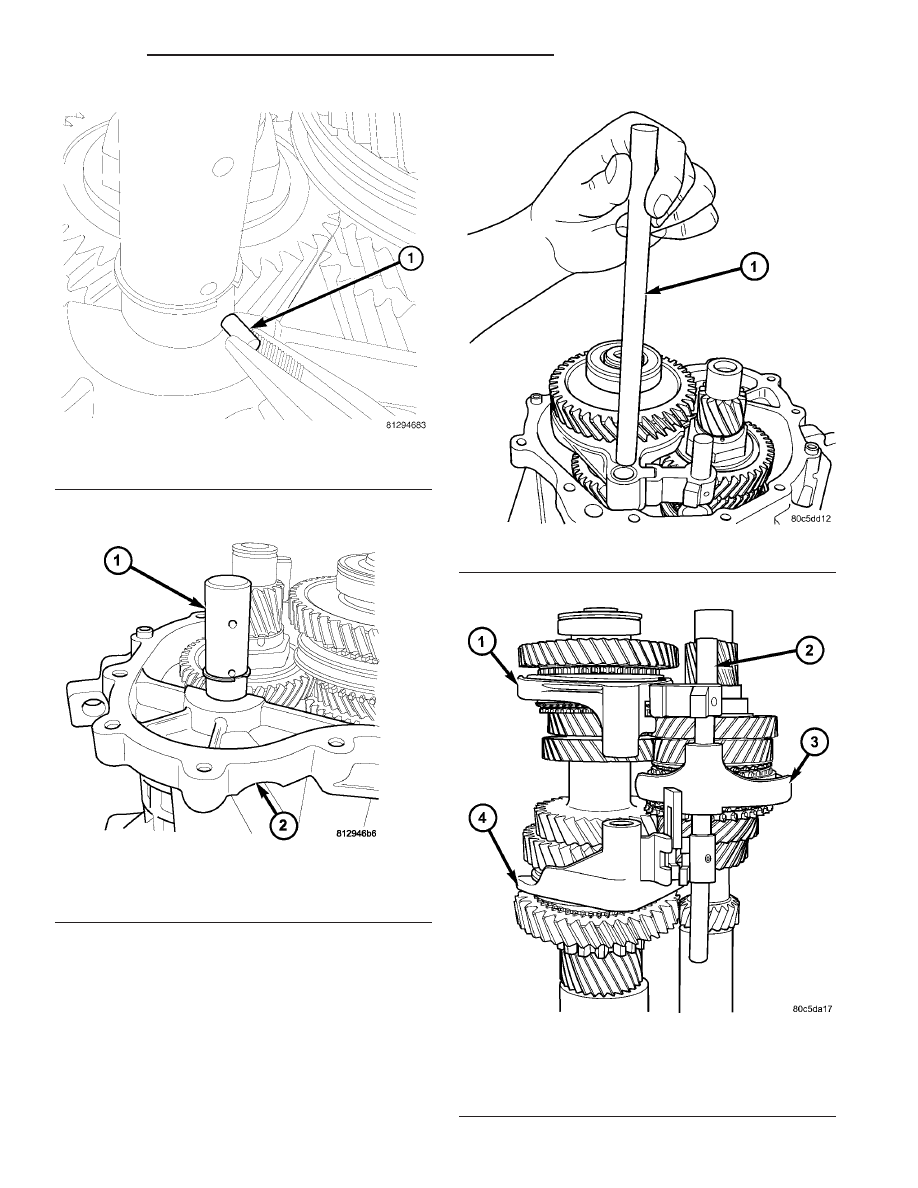

Fig. 41 Inner Pin Removal/Installation

1- PIN (2)

Fig. 42 Reverse Shaft Removal/Installation

1 - SHAFT (w/SNAP RING)
2 - BOLT

Fig. 43 1/2-5/R Shift Rail Removal/Installation

1 - 1/2-5/R SHIFT RAIL

Fig. 44 Shift Fork/Rail Orientation

1 - 5/R FORK
2 - 3/4 RAIL ASSEMBLY
3 - 3/4 FORK
4 - 1/2 FORK

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 71

T850 MANUAL TRANSAXLE (Continued)
