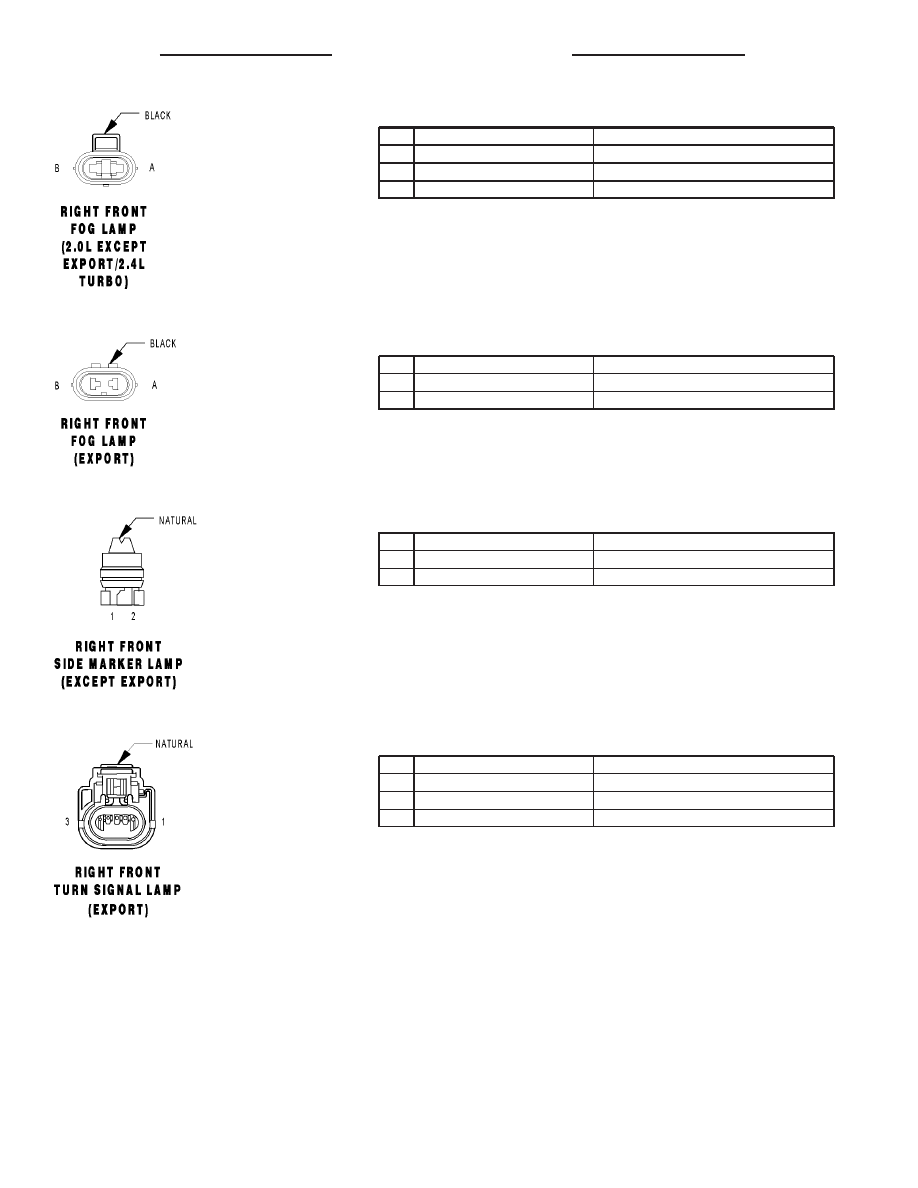

RIGHT FRONT FOG LAMP (2.0L EXCEPT EXPORT/2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 16BK/DB (2.0L)

FRONT FOG LAMP SWITCH OUTPUT

A

L39 16LB (2.4L TURBO)

FRONT FOG LAMP SWITCH OUTPUT

B

Z1 20BK

GROUND

RIGHT FRONT FOG LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 16BK/DB

FRONT FOG LAMP SWITCH OUTPUT

B

Z1 20BK

GROUND

RIGHT FRONT SIDE MARKER LAMP (EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

RIGHT FRONT TURN SIGNAL LAMP (EXPORT) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

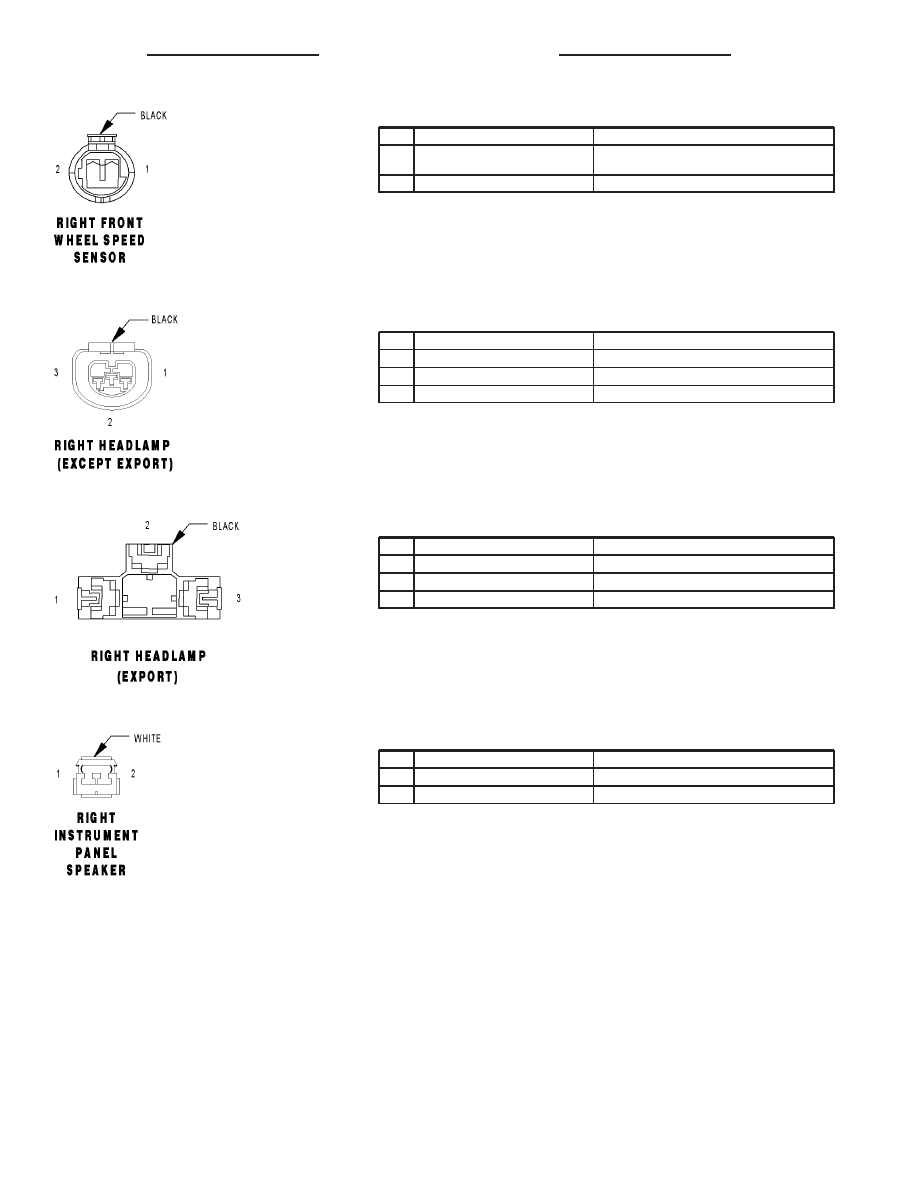

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 14VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

Z1 14BK

GROUND

3

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

RIGHT HEADLAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

2

L44 14VT/RD

FUSED RIGHT LOW BEAM OUTPUT

3

Z1 14BK

GROUND

RIGHT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X54 20VT

RIGHT FRONT SPEAKER (+)

2

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

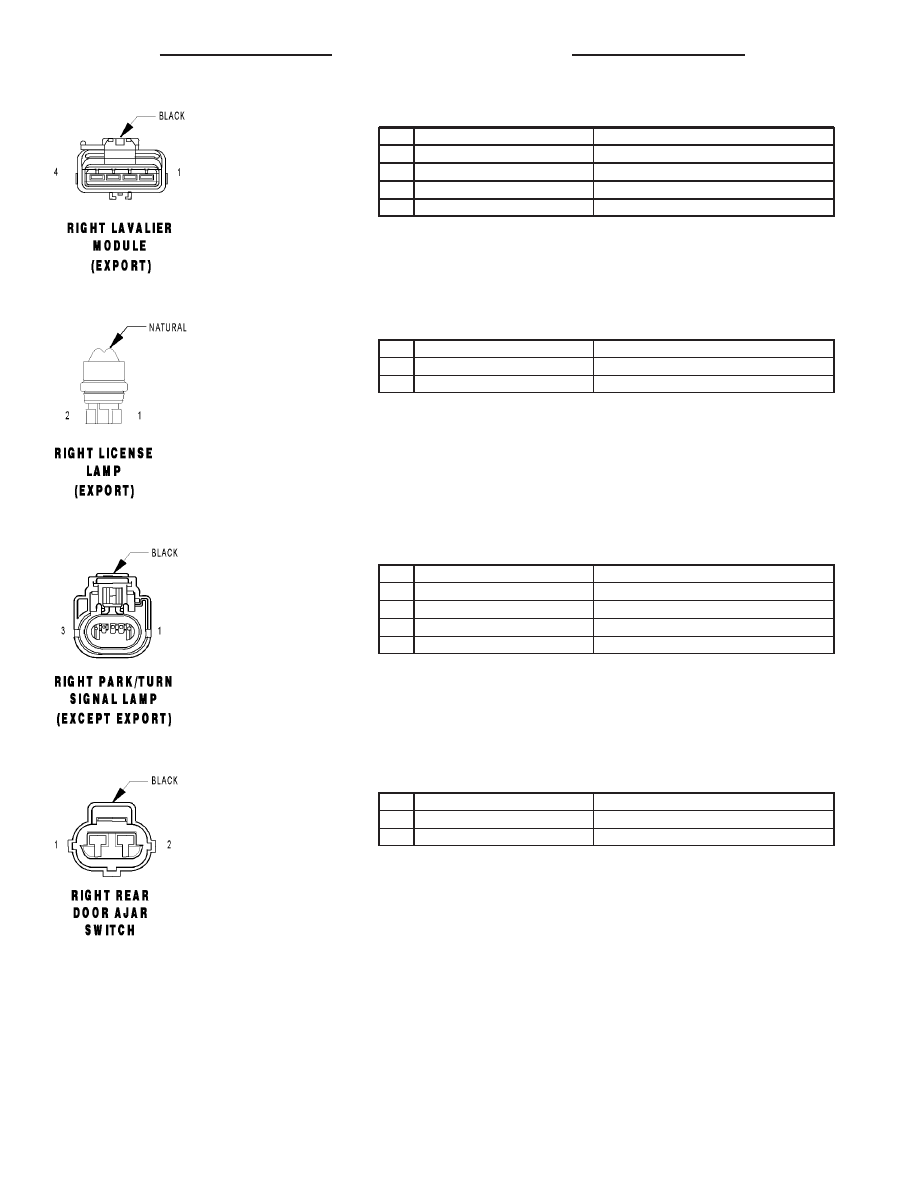

RIGHT LAVALIER MODULE (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

3

L13 20BR/YL

HEADLAMP ADJUST SIGNAL

4

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

RIGHT LICENSE LAMP (EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

RIGHT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (2.0L)

GROUND

1

Z1 18BK (2.4L TURBO)

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L160 18TN/RD

RIGHT TURN SIGNAL

RIGHT REAR DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

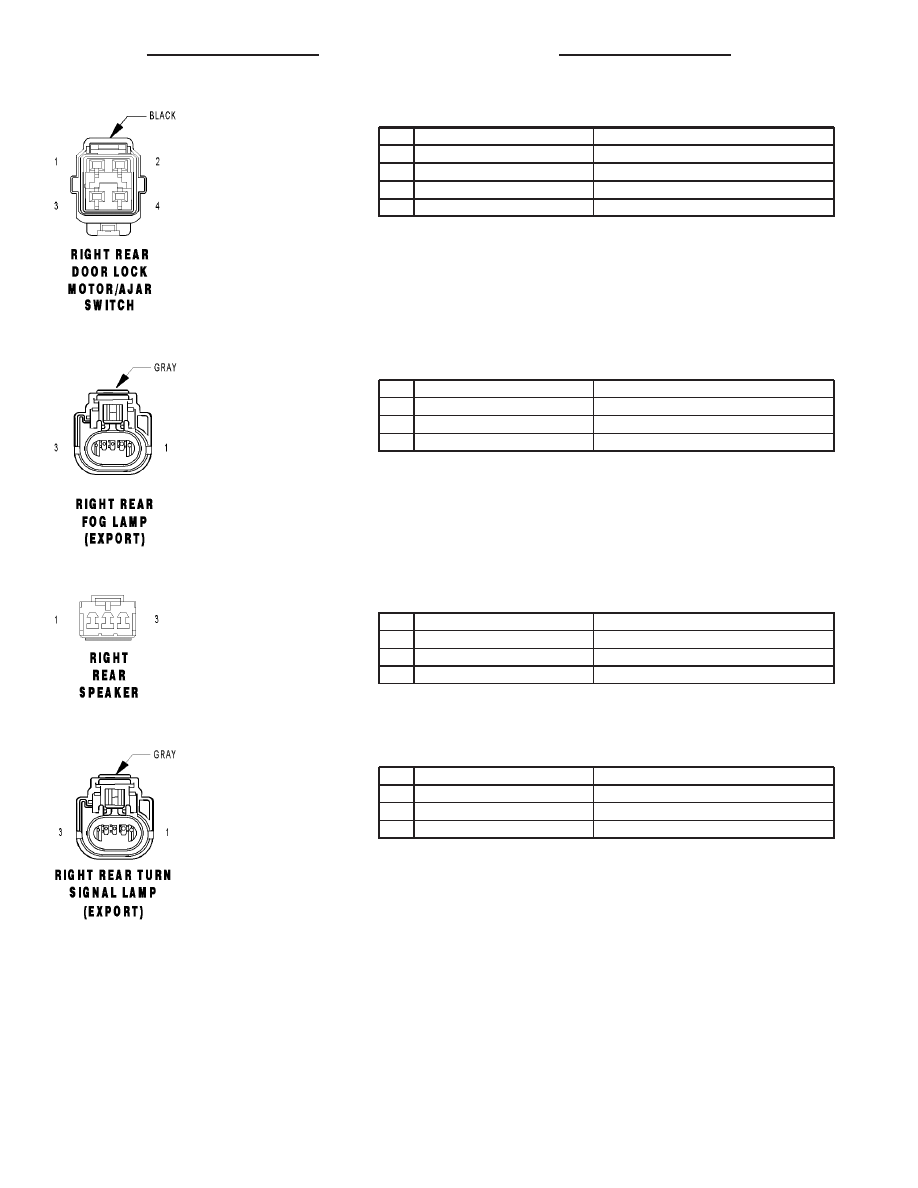

RIGHT REAR DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/OR

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

RIGHT REAR FOG LAMP (EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

-

-

3

L38 16BR/WT

REAR FOG LAMP FEED

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 20DB/WT

RIGHT REAR SPEAKER (+)

2

-

-

3

X58 20DB/OR

RIGHT REAR SPEAKER (-)

RIGHT REAR TURN SIGNAL LAMP (EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

-

-

3

L62 18BR/RD

RIGHT TURN SIGNAL

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65
