Dodge Neon / Neon SRT-4. Manual - part 205





POWER MIRROR SWITCH (RHD) - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

L6 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

P159 20DG/WT

MIRROR UNFOLD

3

P92 20YL

MIRROR COMMON

4

P94 20WT/YL

MIRROR HORIZONTAL

5

P91 20WT/BK

MIRROR VERTICAL

6

P160 20LB

MIRROR FOLD

7

Z8 20BK/VT

GROUND

8

-

-

9

P93 20YL/WT

MIRROR HORIZONTAL

10

P95 20DB/WT

MIRROR VERTICAL

POWER SEAT MOTOR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P121 16LG/OR

SEAT DOWN DRIVER

2

P120 16LG/YL

SEAT UP DRIVER

POWER SEAT SWITCH (EXPORT) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z8 16BK

GROUND

3

P120 16LG/YL

SEAT UP DRIVER

4

P121 16LG/OR

SEAT DOWN DRIVER

5

Z8 16BK

GROUND

6

A120 16RD/LG

FUSED B(+)

POWER STEERING PRESSURE SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K10 20DB/OR

PSP SWITCH SIGNAL

2

Z12 20BK/TN

GROUND

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

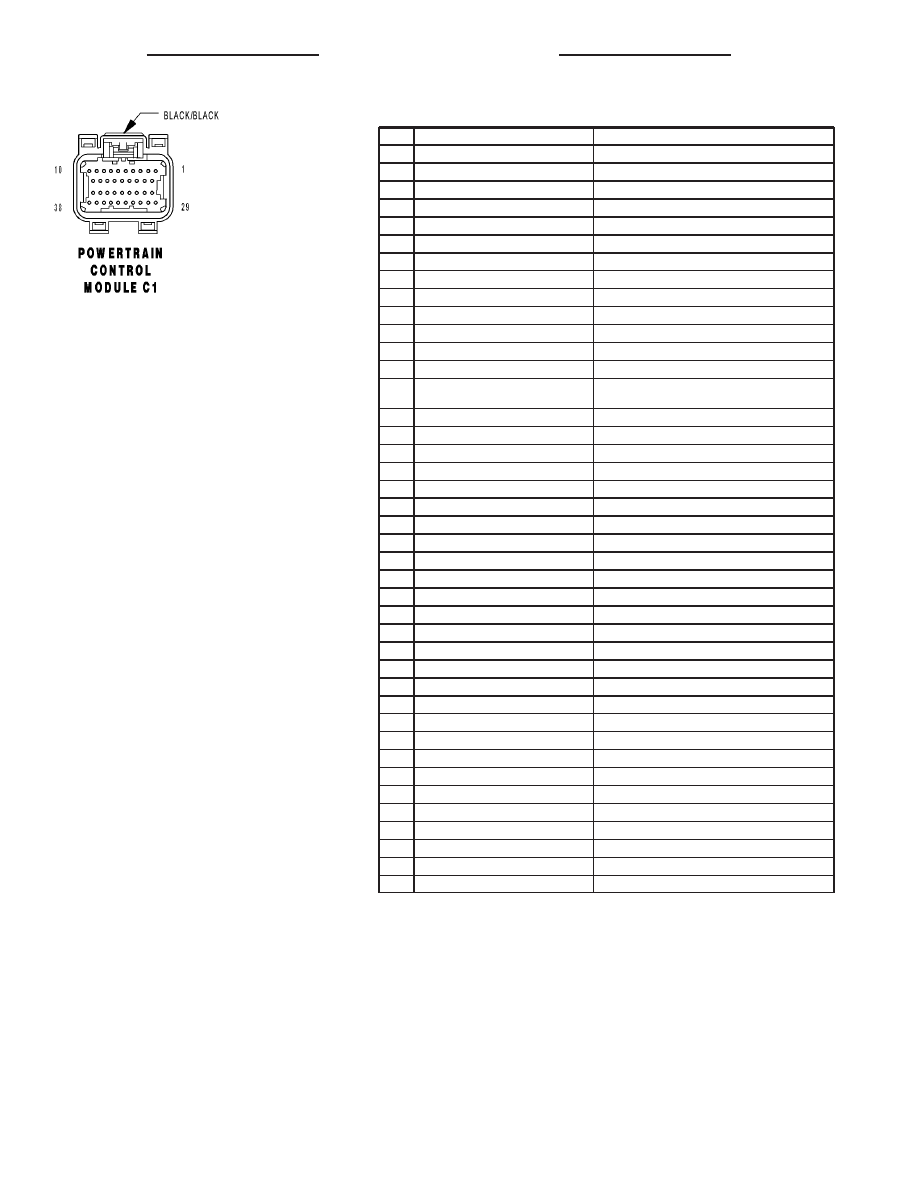

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z11 18BK/WT

GROUND

10

-

-

11

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

F12 18DB/RD (2.4L TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (2.0L AUTOSTICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

12

F11 20RD/WT (2.0L EXCEPT AUTO-
STICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

G7 20WT/OR

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L TURBO)

SURGE SOL CONTROL

18

Z12 18BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 18LB (2.4L TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.0L)

5 VOLT SUPPLY

27

K6 18VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

38

D25 20VT/YL

PCI BUS (PCM)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

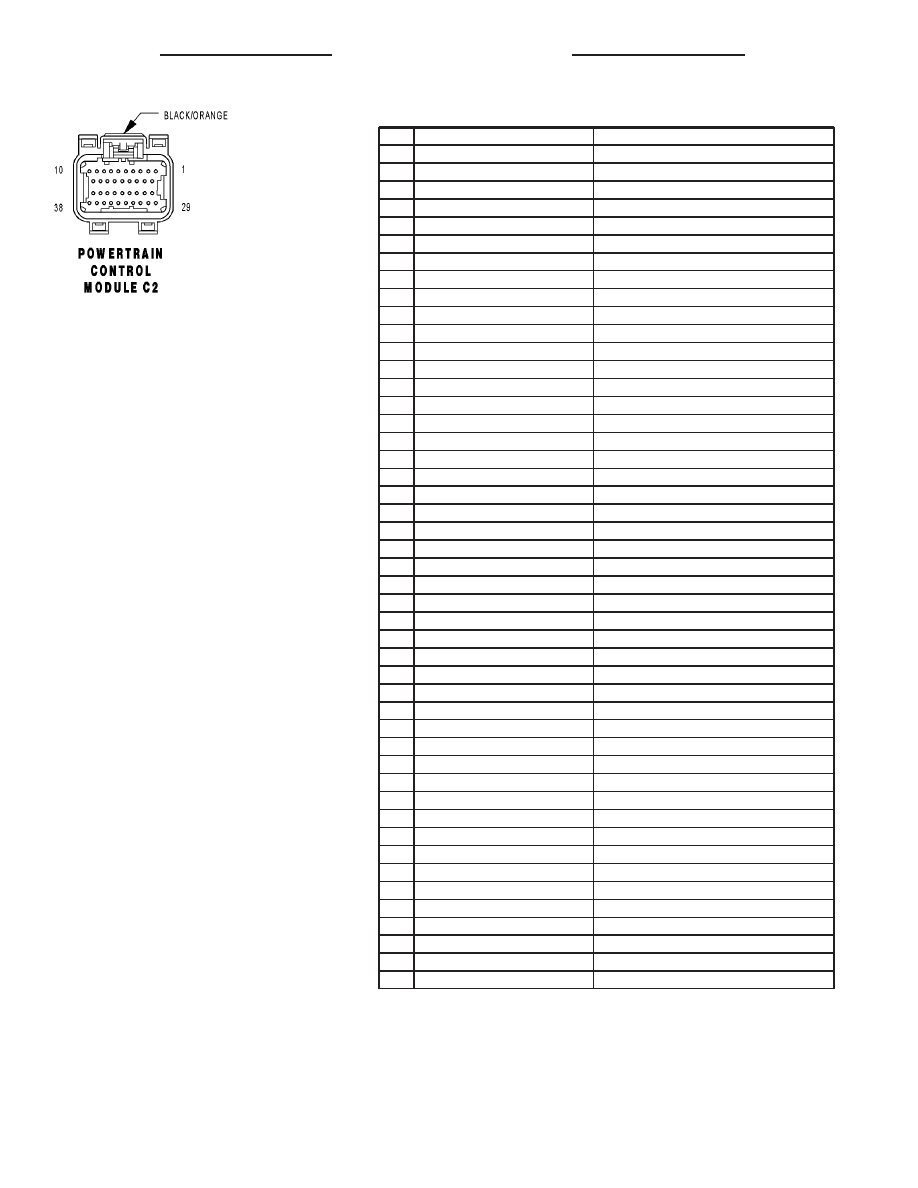

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

K17 18DB/TN (2.0L)

COIL CONTROL NO. 2

9

K17 16DB/TN (2.4L TURBO)

COIL CONTROL NO. 2

10

K19 18BK/GY (2.0L)

COIL CONTROL NO. 1

10

K19 16BK/GY (2.4L TURBO)

COIL CONTROL NO. 1

11

K14 18LB/BR

INJECTOR CONTROL NO. 4

12

K13 18YL/WT

INJECTOR CONTROL NO. 3

13

K12 18TN

INJECTOR CONTROL NO. 2

14

K11 18WT/DB

INJECTOR CONTROL NO. 1

15

-

-

16

K200 20VT/OR (RT)

MTV CONTROL

17

K199 18BR/VT

O2 1/2 HEATER CONTROL

18

K99 18BR/OR

O2 1/1 HEATER CONTROL

19

K20 20DG (2.0L)

GEN FIELD CONTROL

19

K20 18DG (2.4L TURBO)

GEN FIELD CONTROL

20

K2 20VT/LG (2.0L)

ECT SIGNAL

20

K2 20TN/BK (2.4L TURBO)

ECT SIGNAL

21

K22 20OR/DB

TP SIGNAL

22

-

-

23

K1 20DG/RD

MAP SIGNAL

24

K45 20BK/VT

KS RETURN

25

K42 20DB/LG

KS SIGNAL

26

-

-

27

K4 20BK/LB (2.0L)

SENSOR GROUND

27

K4 18BK/LB (2.4L TURBO)

SENSOR GROUND

28

K961 20BR/WT (2.0L)

IAC RETURN

28

K961 18BR/VT (2.4L TURBO)

IAC RETURN

29

K7 20OR (2.0L)

5 VOLT SUPPLY

29

K7 18OR (2.4L TURBO)

5 VOLT SUPPLY

30

K21 20BK/RD

IAT SIGNAL

31

K41 20BK/DG

O2 1/1 SIGNAL

32

K904 20DB/DG (2.0L)

O2 RETURN

32

K904 18DB/DG (2.4L TURBO)

02 RETURN

33

K141 20TN/WT

O2 1/2 SIGNAL

34

K44 20TN/YL

CMP SIGNAL

35

K24 20GY/BK

CKP SIGNAL

36

-

-

37

-

-

38

K610 20VT/GY (2.0L)

IAC MOTOR CONTROL

38

K610 18VT/GY (2.4L TURBO)

IAC MOTOR CONTROL

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

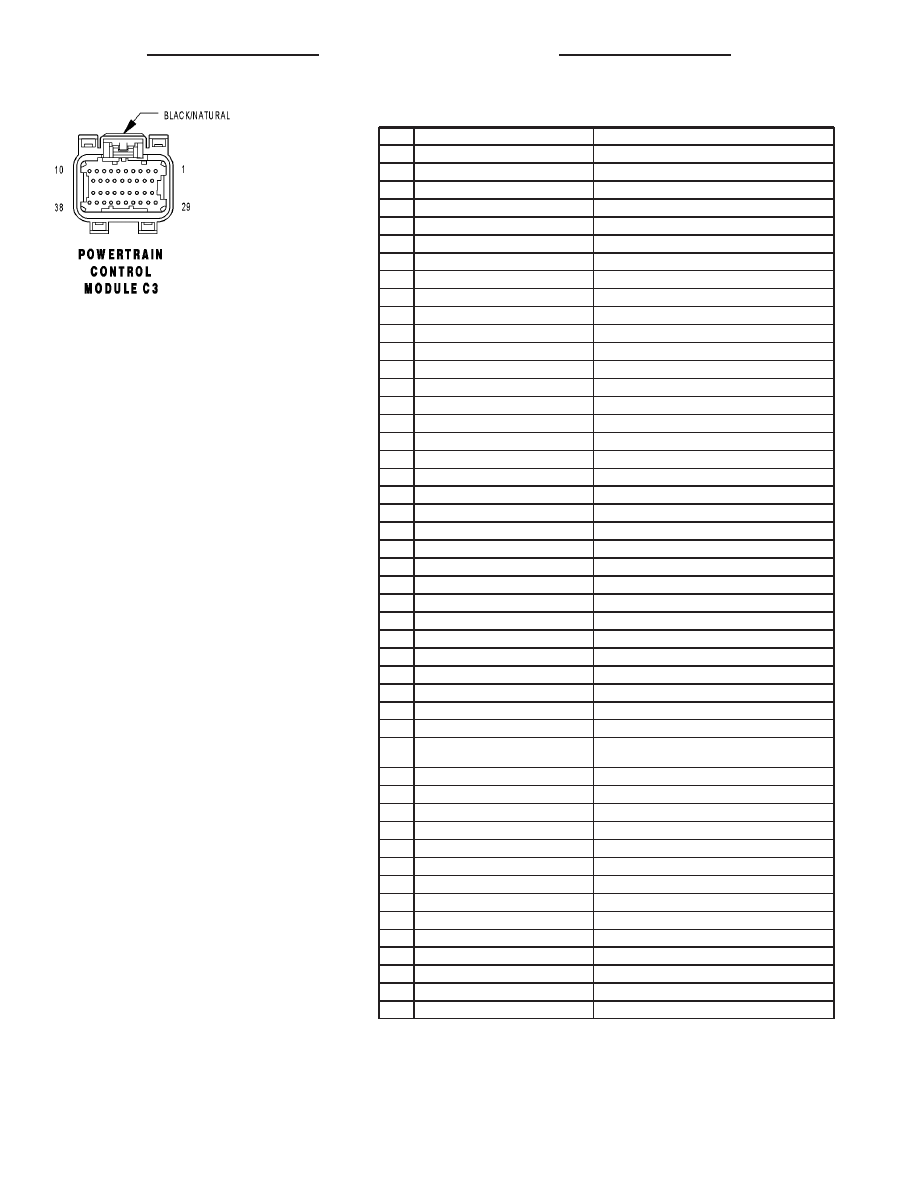

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20DB/YL (2.0L)

AUTOMATIC SHUT DOWN RELAY CONTROL

3

K51 18DB/YL (2.4L TURBO)

AUTOMATIC SHUT DOWN RELAY CONTROL

4

C24 20WT/DB (2.0L ETAX)

HIGH SPEED RAD FAN RELAY CONTROL

4

C27 18DB/PK (2.4L TURBO)

HIGH SPEED RAD FAN RELAY CONTROL

5

V35 20LG/RD (2.0L)

S/C VENT CONTROL

6

C27 20DB/PK (2.0L)

RAD FAN RELAY CONTROL

6

C24 18DB/RD (2.4L TURBO)

RAD FAN LOW RELAY CONTROL

7

V32 20YL/RD (2.0L)

S/C SUPPLY

8

K106 20WT/DG (2.0L)

NVLD SOLENOID CONTROL

8

K106 18WT/DG (2.4L TURBO)

NVLD SOLENOID CONTROL

9

-

-

10

-

-

11

C28 20DB/OR (2.0L)

A/C CLUTCH RELAY CONTROL

11

C28 18DB/OR (2.4L TURBO)

A/C CLUTCH RELAY CONTROL

12

V36 20TN/RD (2.0L)

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

K167 20BR/YL (2.0L)

SENSOR GROUND 2

17

K167 18BR/YL (2.4L TURBO)

SENSOR GROUND 2

18

-

-

19

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20PK/BK

EVAP/PURGE CONTROL

21

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

22

-

-

23

K29 20WT/PK

BRAKE SWITCH SIGNAL

24

C20 20BR/OR (2.0L)

A/C SWITCH SENSE

24

C20 20BR (2.4L TURBO)

A/C SWITCH SENSE

25

-

-

26

T44 20YL/LB (2.0L EATX)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

26

K119 20LG/BK (2.0L MTX/2.4L
TURBO)

CLUTCH UP SWITCH SIGNAL

27

T5 20LG/LB (2.0L EATX)

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K108 20WT/TN

EVAP/PURGE RETURN

30

K10 20DB/OR

PSP SWITCH SIGNAL

31

-

-

32

K118 20 PK/YL (2.4L TURBO)

BATTERY TEMP SIGNAL

33

-

-

34

V37 20RD/LG (2.0L)

S/C SWITCH SIGNAL

35

K107 20OR (2.0L)

NVLD SWITCH SIGNAL

35

K107 18OR (2.4L TURBO)

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR (2.0L)

FUEL PUMP RELAY CONTROL

37

K31 18BR (2.4L TURBO)

FUEL PUMP RELAY CONTROL

38

K90 20TN

STARTER RELAY CONTROL

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57
