LEFT REAR DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/OR

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

LEFT REAR FOG LAMP (EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

-

-

3

L38 16BR/WT

REAR FOG LAMP FEED

LEFT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X51 20BR/YL

LEFT REAR SPEAKER (+)

2

-

-

3

X57 20BR/LB

LEFT REAR SPEAKER (-)

LEFT REAR TURN SIGNAL LAMP (EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

-

-

3

L63 18DG/RD

LEFT TURN SIGNAL

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

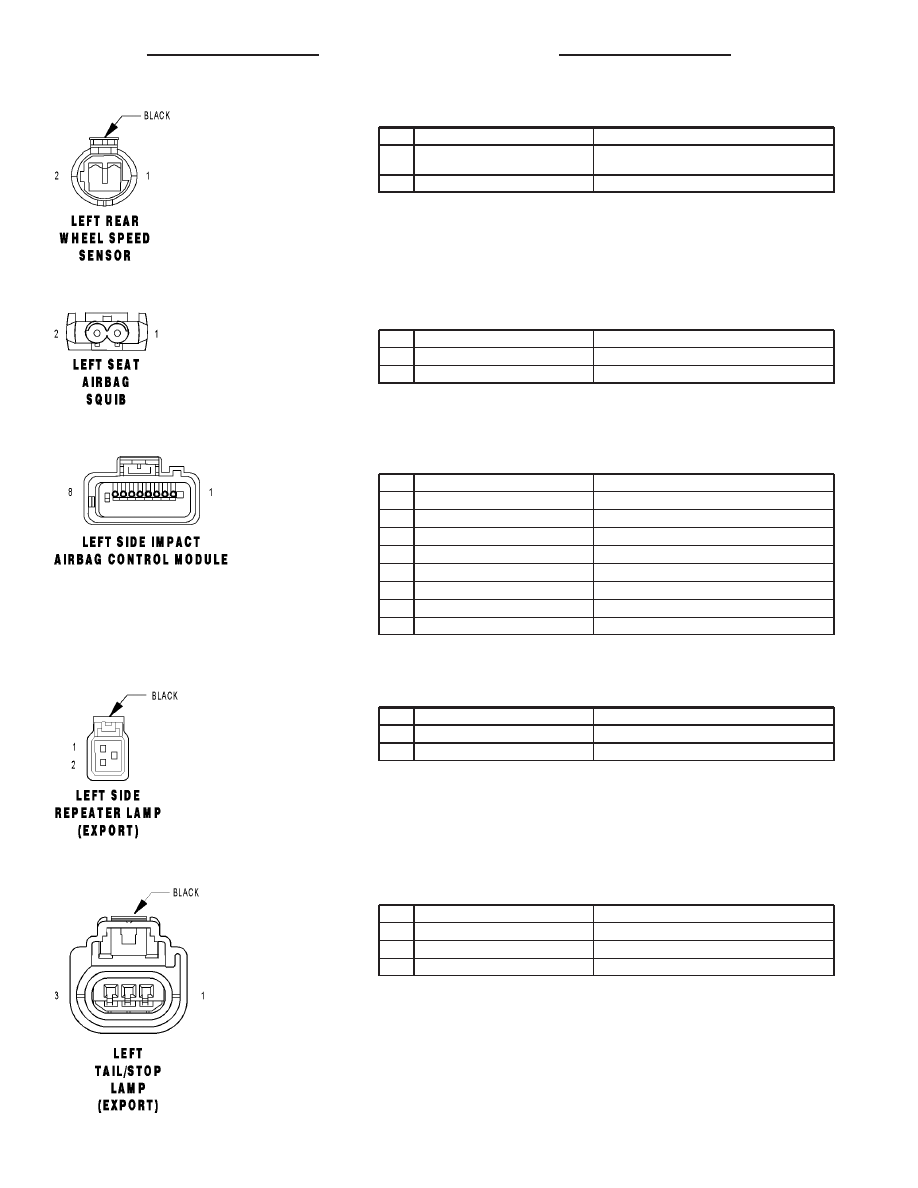

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT SEAT AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R31 18OR

LEFT SEAT SQUIB LINE 2

2

R33 18WT

LEFT SEAT SQUIB LINE 1

LEFT SIDE IMPACT AIRBAG CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

1

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

R33 20OR/YL

LEFT SEAT SQUIB LINE 1

4

R31 20YL/OR

LEFT SEAT SQUIB LINE 2

5

Z6 20BK/PK

GROUND

6

-

-

7

-

-

8

D25 20VT/YL

PCI BUS

LEFT SIDE REPEATER LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

Z1 20BK

GROUND

LEFT TAIL/STOP LAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

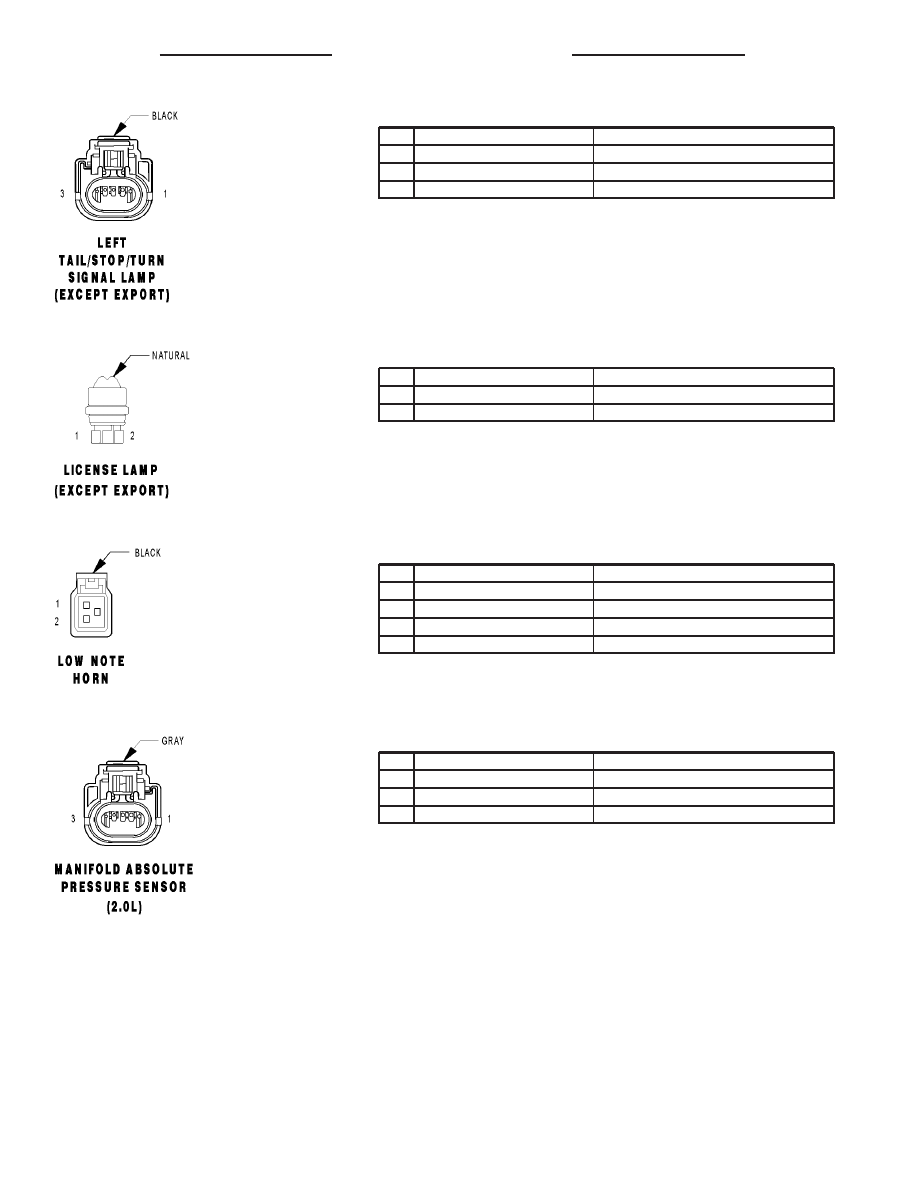

LEFT TAIL/STOP/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L63 18DG/RD

LEFT TURN SIGNAL

LICENSE LAMP (EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

LOW NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (2.0L)

GROUND

1

Z1 18BK (2.4L TURBO)

GROUND

2

X2 20DG/RD (2.0L)

HORN RELAY OUTPUT

2

X2 18DG/RD (2.4L TURBO)

HORN RELAY OUTPUT

MANIFOLD ABSOLUTE PRESSURE SENSOR (2.0L) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD

MAP SIGNAL

2

K4 20BK/LB

SENSOR GROUND

3

K7 20OR

5 VOLT SUPPLY

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

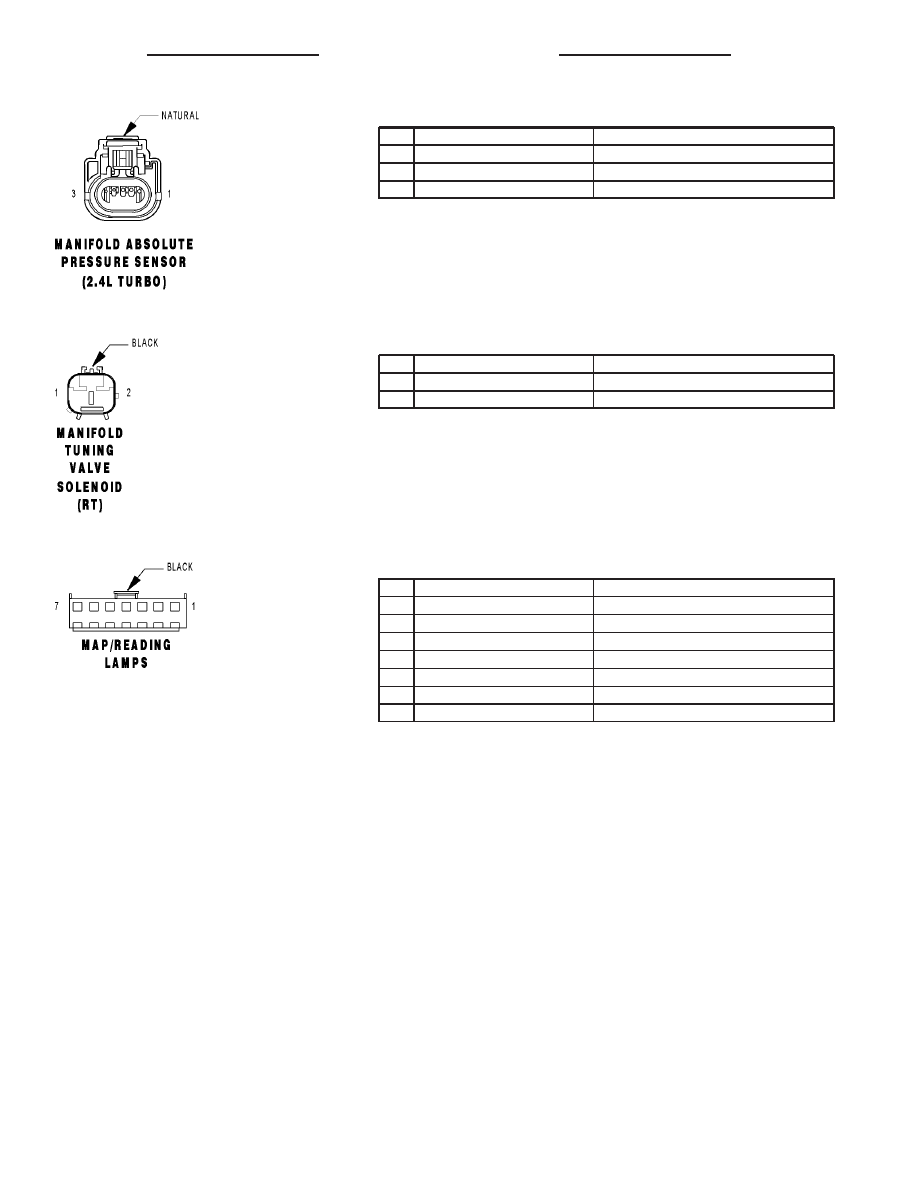

MANIFOLD ABSOLUTE PRESSURE SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD

MAP SIGNAL

2

K4 20BK/LB

SENSOR GROUND

3

K7 20OR

5 VOLT SUPPLY

MANIFOLD TUNING VALVE SOLENOID (RT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K201 20BR/YL

MTV RELAY OUTPUT

2

Z1 18BK

GROUND

MAP/READING LAMPS - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z3 20BK/OR

GROUND

3

-

-

4

-

-

5

-

-

6

-

-

7

F10 18BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49
