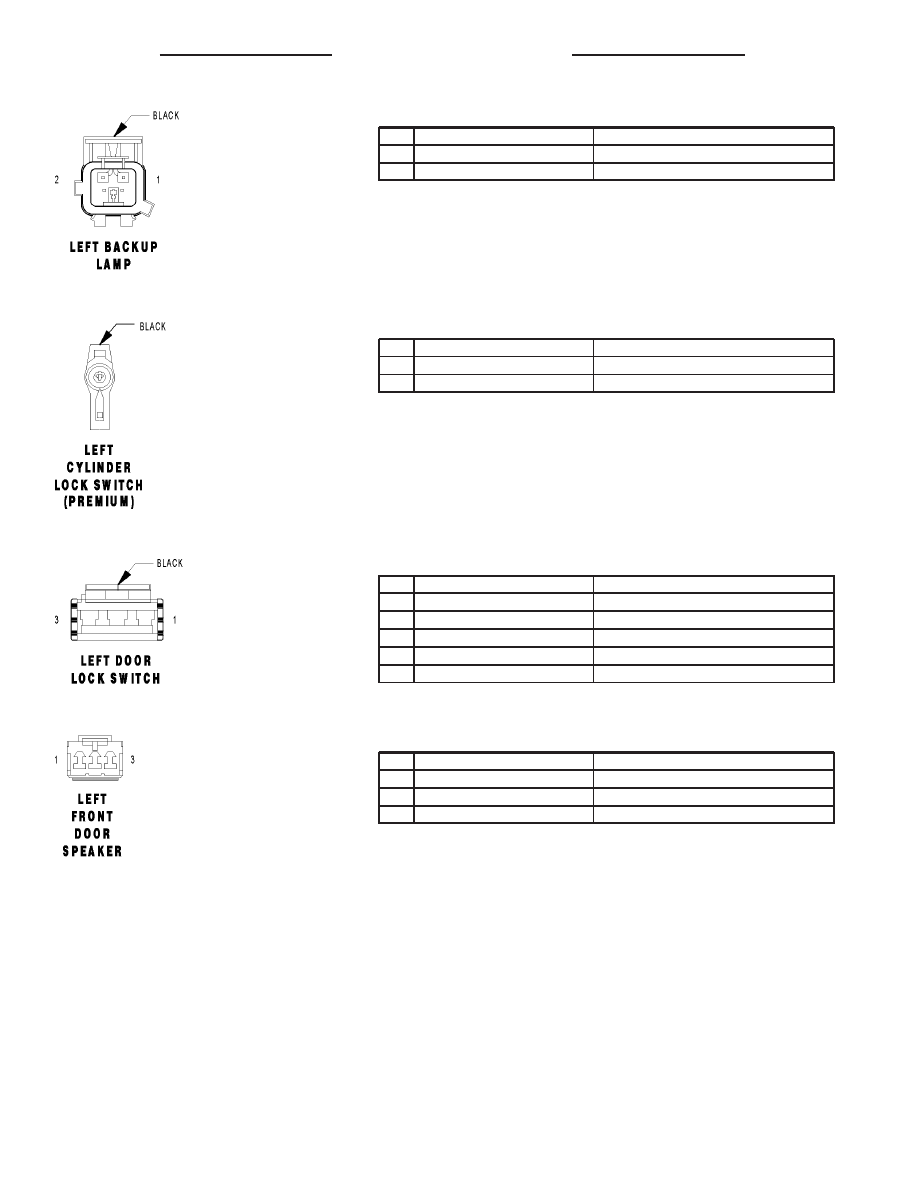

LEFT BACKUP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L1 20VT/BK

BACKUP LAMP FEED

LEFT CYLINDER LOCK SWITCH (PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P97 18LG

LEFT DOOR SWITCH MUX

2

Z14 18BK

GROUND

LEFT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P97 20LG

LEFT DOOR SWITCH MUX

2

P97 18LG (PREMIUM)

LEFT DOOR SWITCH MUX

3

Z14 20BK/YL

GROUND

3

Z14 18BK (PREMIUM)

GROUND

LEFT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X55 20BR/RD

LEFT FRONT SPEAKER (-)

2

-

-

3

X53 20DG

LEFT FRONT SPEAKER (+)

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

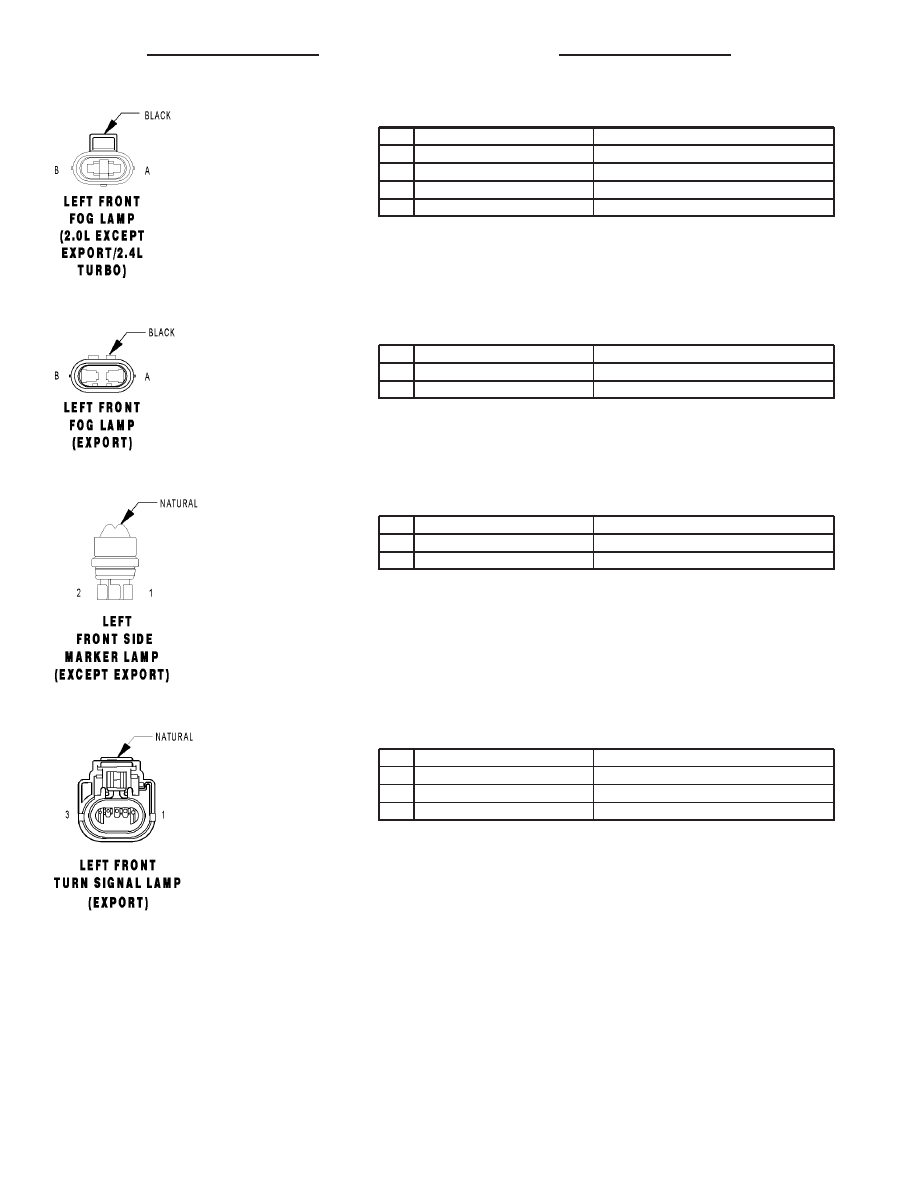

LEFT FRONT FOG LAMP (2.0L EXCEPT EXPORT/2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 16BK/DB (2.0L)

FRONT FOG LAMP SWITCH OUTPUT

A

L39 16LB (2.4L TURBO)

FRONT FOG LAMP SWITCH OUTPUT

B

Z1 20BK (2.0L)

GROUND

B

Z1 18BK (2.4L TURBO)

GROUND

LEFT FRONT FOG LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 16BK/DB

FRONT FOG LAMP SWITCH OUTPUT

B

Z1 20BK

GROUND

LEFT FRONT SIDE MARKER LAMP (EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

LEFT FRONT TURN SIGNAL LAMP (EXPORT) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

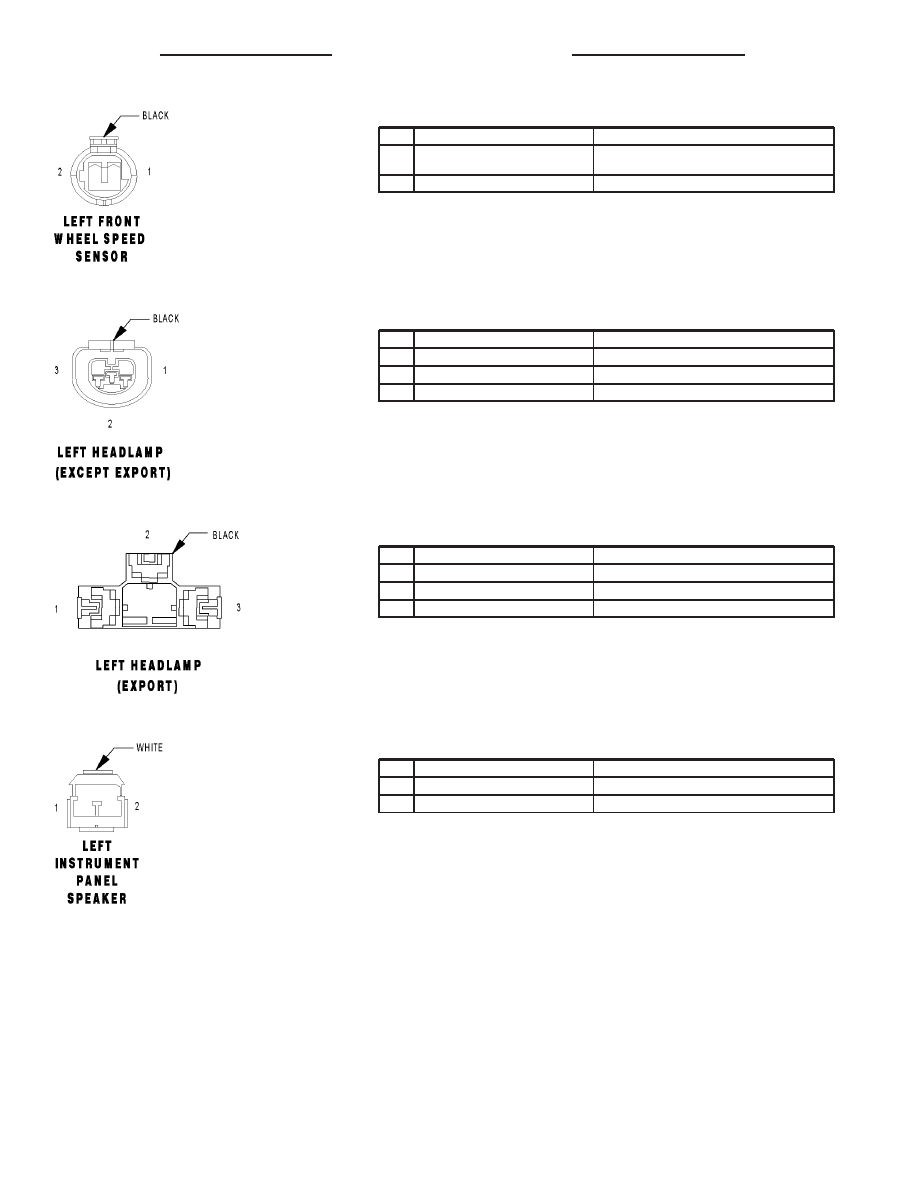

LEFT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 14VT

FUSED LEFT LOW BEAM OUTPUT

2

Z1 14BK

GROUND

3

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

LEFT HEADLAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

2

L43 14VT

FUSED LEFT LOW BEAM OUTPUT

3

Z1 14BK

GROUND

LEFT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG

LEFT FRONT SPEAKER (+)

2

X55 20BR/RD

LEFT FRONT SPEAKER (-)

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

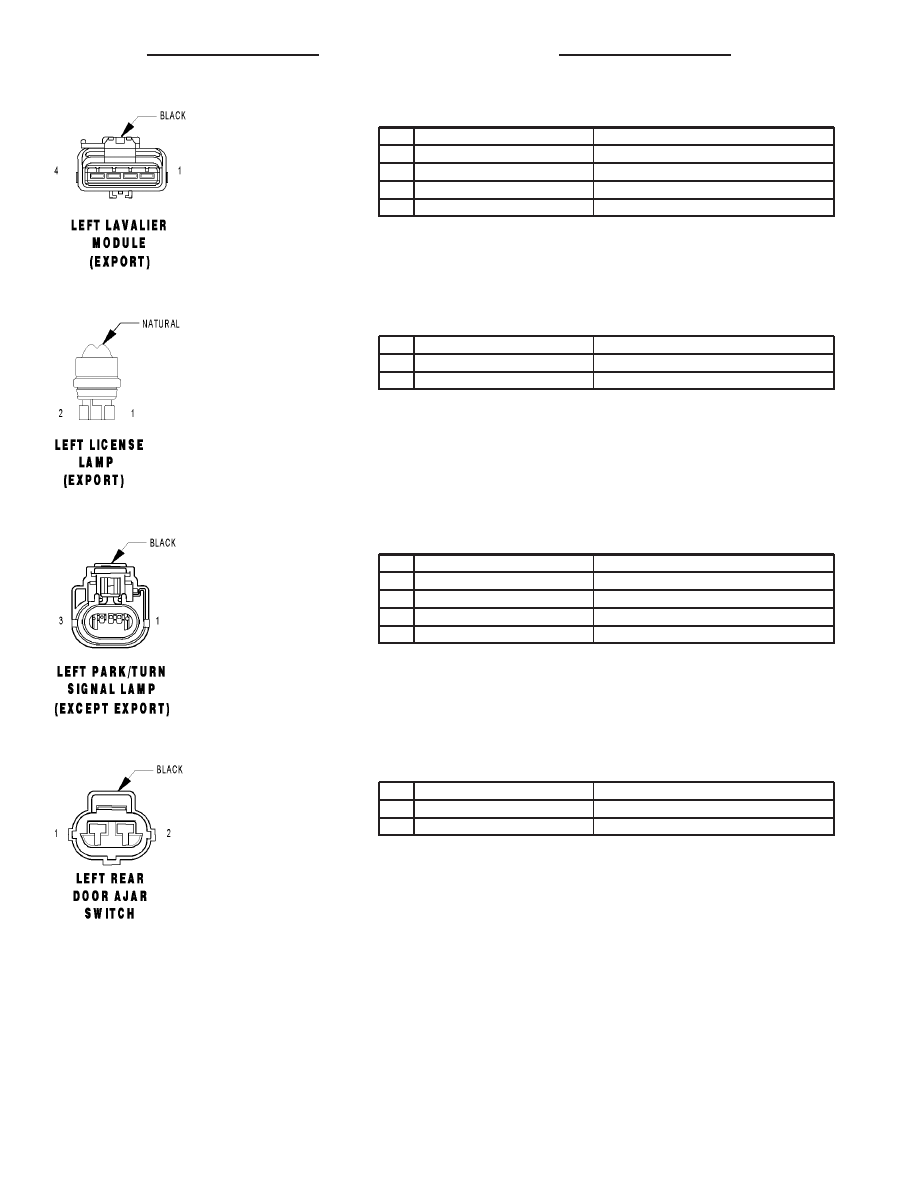

LEFT LAVALIER MODULE (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

3

L13 20BR/YL

HEADLAMP ADJUST SIGNAL

4

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

LEFT LICENSE LAMP (EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

LEFT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (2.0L)

GROUND

1

Z1 18BK (2.4L TURBO)

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L161 18LG/OR

LEFT TURN SIGNAL

LEFT REAR DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45
