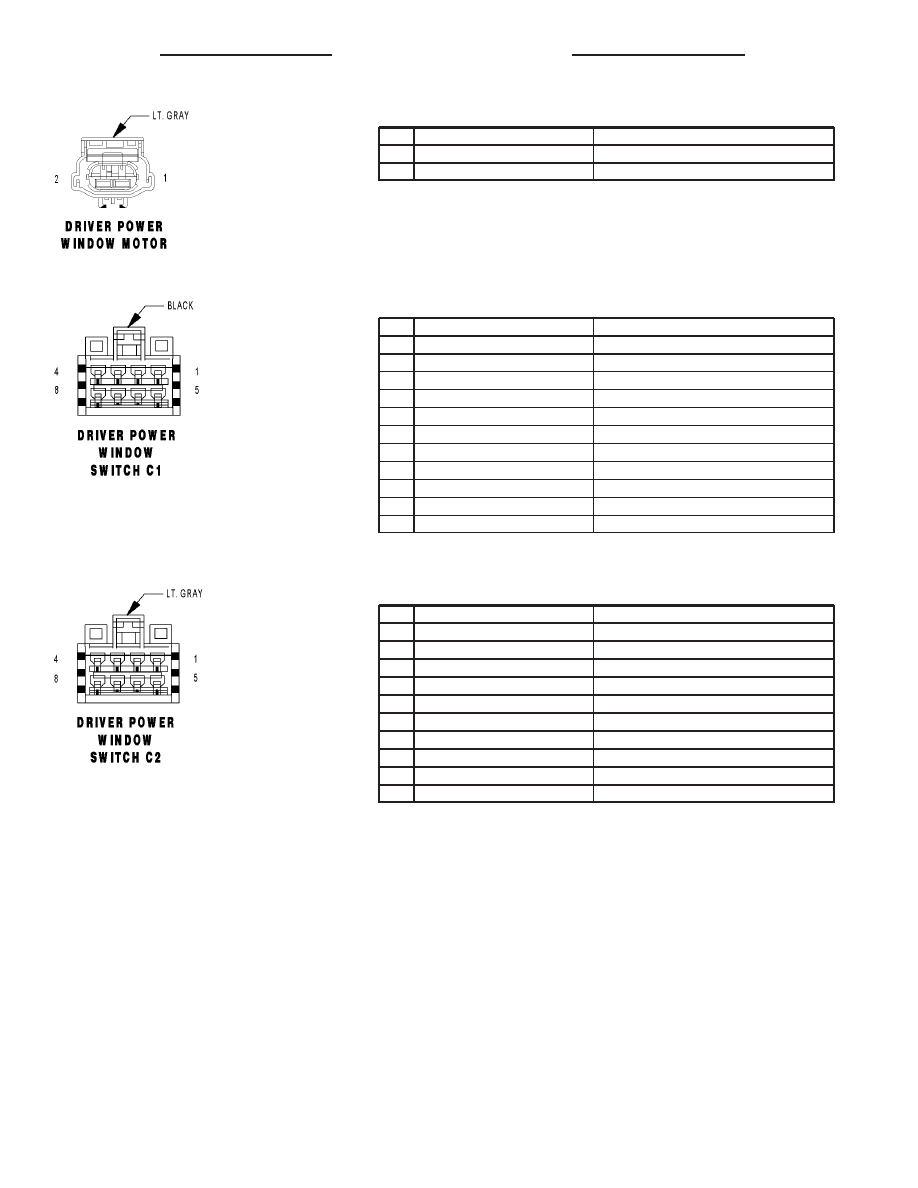

DRIVER POWER WINDOW MOTOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 14LB

DRIVER WINDOW DRIVER UP

2

Q21 14WT/LB

DRIVER WINDOW DRIVER DOWN

DRIVER POWER WINDOW SWITCH C1 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z8 14BK/VT

GROUND

3

Z8 14BK/VT

GROUND

4

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

5

Q11 14LB (LHD)

DRIVER WINDOW DRIVER UP

5

Q21 14WT/LB (RHD)

DRIVER WINDOW DRIVER DOWN

6

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z14 20BK/YL

GROUND

7

Z14 20BK/YL

GROUND

8

Q21 14WT/LB (LHD)

DRIVER WINDOW DRIVER DOWN

8

Q11 14LB (RHD)

DRIVER WINDOW DRIVER UP

DRIVER POWER WINDOW SWITCH C2 - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z8 14BK/VT

GROUND

3

Z8 14BK/VT

GROUND

4

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

5

Q16 14BR/WT (LHD)

MASTER WINDOW SWITCH RIGHT FRONT UP

5

Q26 14VT/WT (RHD)

MASTER WINDOW SWITCH RIGHT FRONT DOWN

6

-

-

7

-

-

8

Q26 14VT/WT (LHD)

MASTER WINDOW SWITCH RIGHT FRONT DOWN

8

Q16 14BR/WT (RHD)

MASTER WINDOW SWITCH RIGHT FRONT UP

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

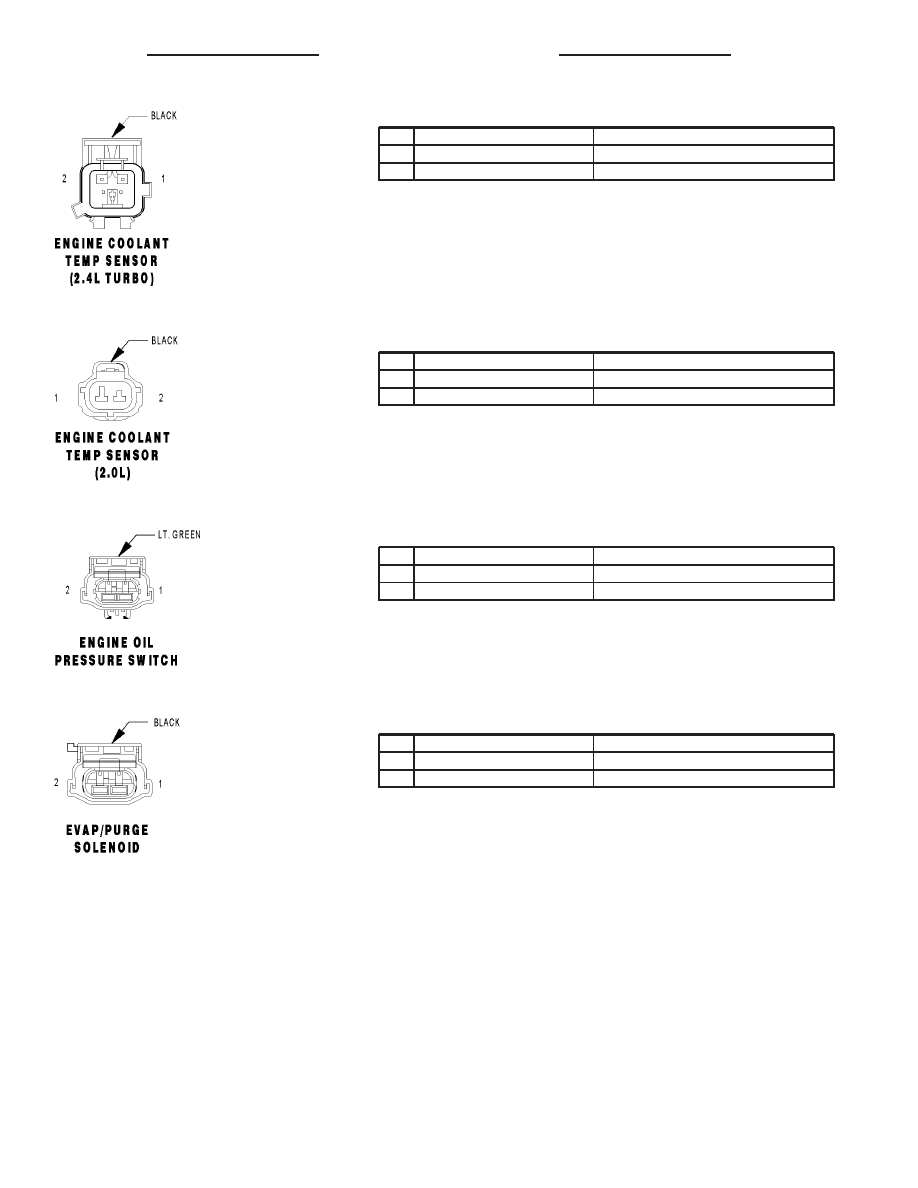

ENGINE COOLANT TEMP SENSOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20TN/BK

ECT SIGNAL

ENGINE COOLANT TEMP SENSOR (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20VT/LG

ECT SIGNAL

ENGINE OIL PRESSURE SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K108 20WT/TN

EVAP/PURGE RETURN

2

K52 20PK/BK

EVAP/PURGE CONTROL

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

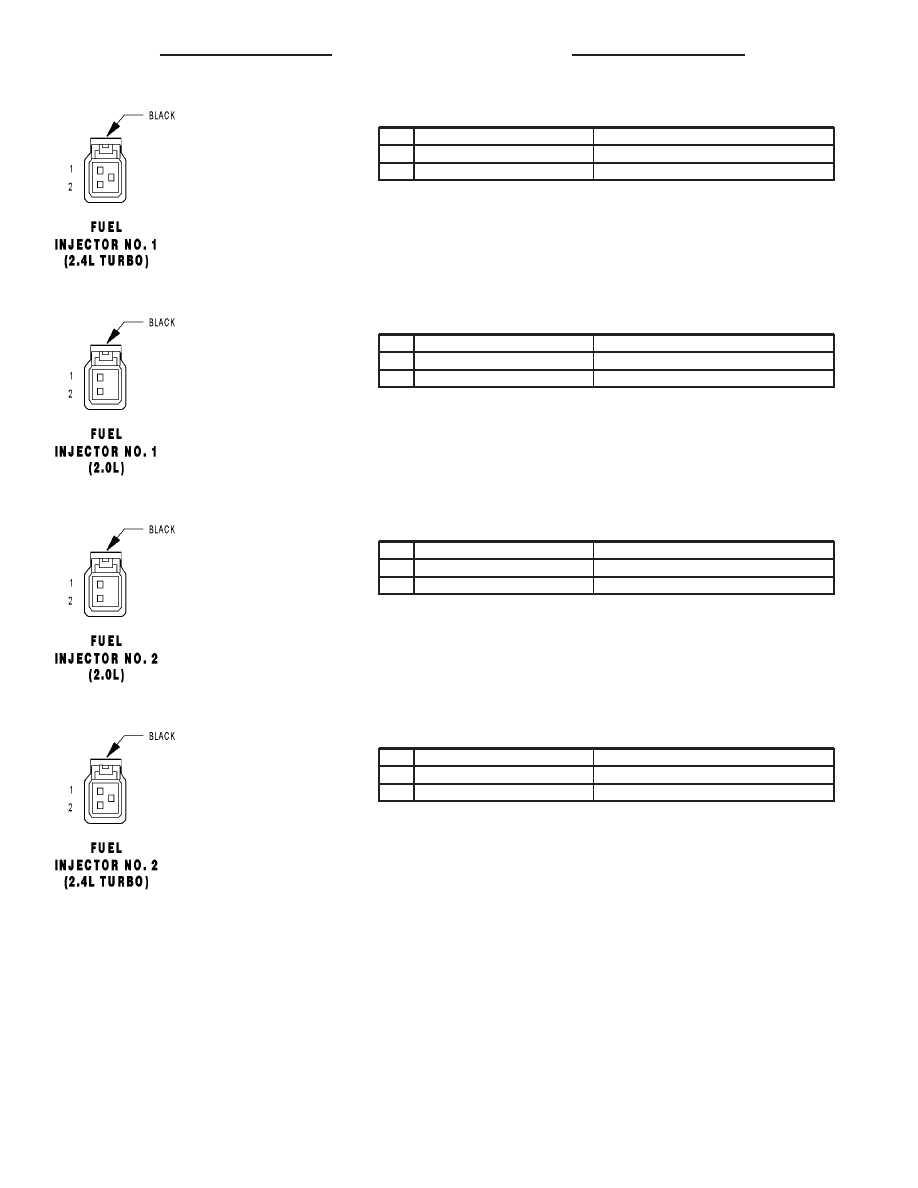

FUEL INJECTOR NO. 1 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 1 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

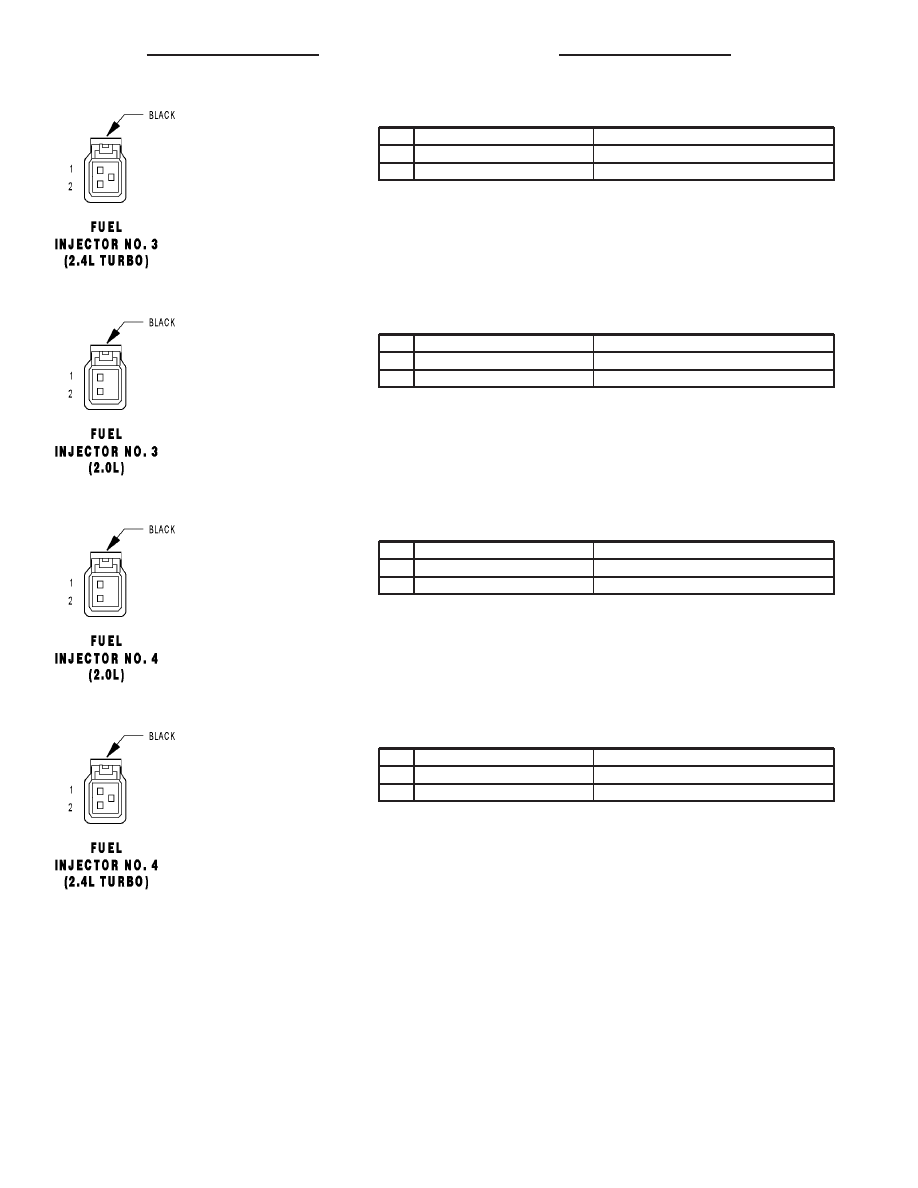

FUEL INJECTOR NO. 3 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37
