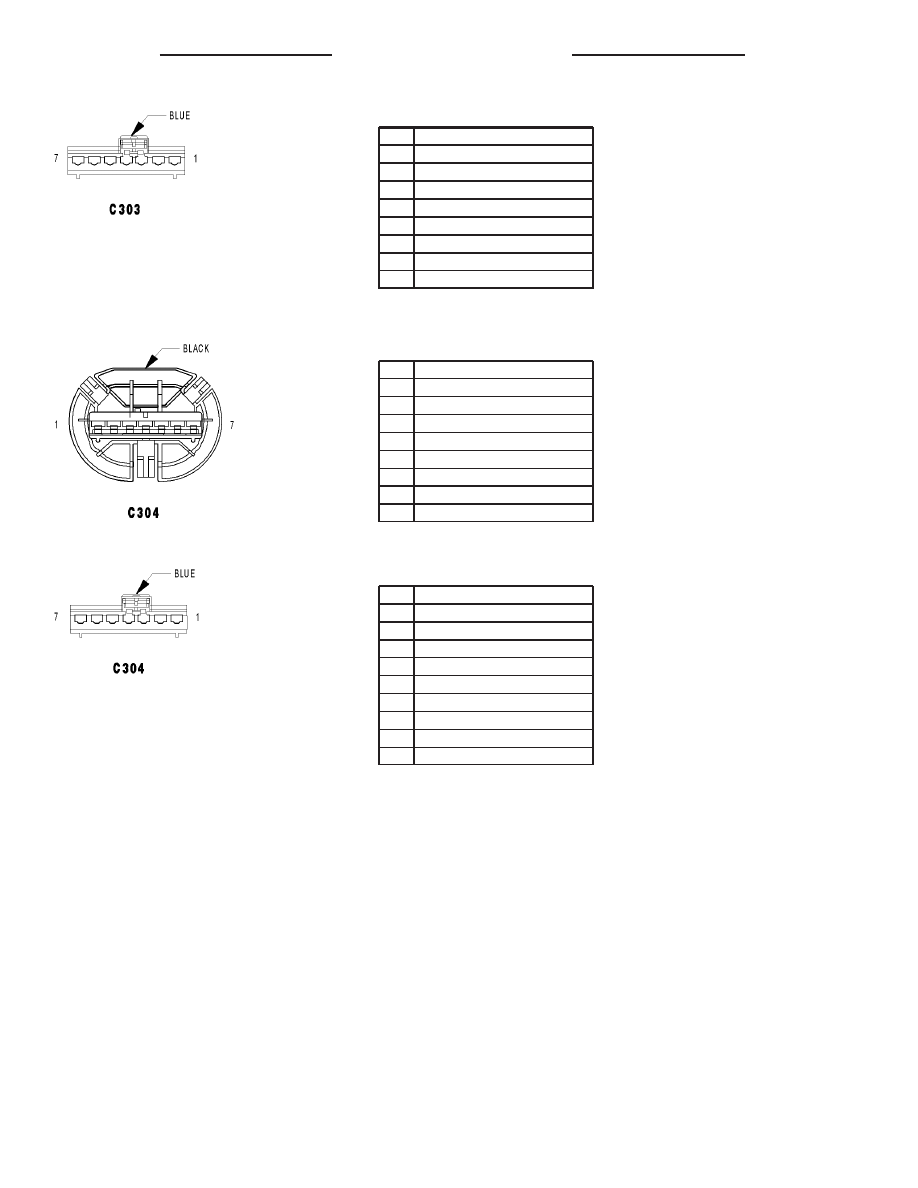

C303 - BLUE (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

M9 20LB/OR

2

M9 20LB/OR

3

P33 18OR/BK (POWER LOCKS)

4

-

5

P36 18PK/VT (POWER LOCKS)

6

Z1 20BK

7

-

C304 - BLACK (REAR DOOR SIDE)

CAV

CIRCUIT

1

-

2

G76 20TN/YL

2

G77 20TN/OR (POWER LOCKS)

3

P33 18OR/BK (POWER LOCKS)

4

-

5

P36 18PK/VT (POWER LOCKS)

6

Z1 20BK

7

-

C304 - BLUE (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

M9 20LB/OR (POWER LOCKS)

3

P33 18OR/BK (POWER LOCKS)

3

P33 18OR/BK (POWER LOCKS)

4

-

5

P36 18PK/VT (POWER LOCKS)

5

P36 18PK/VT (POWER LOCKS)

6

Z1 20BK

7

-

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

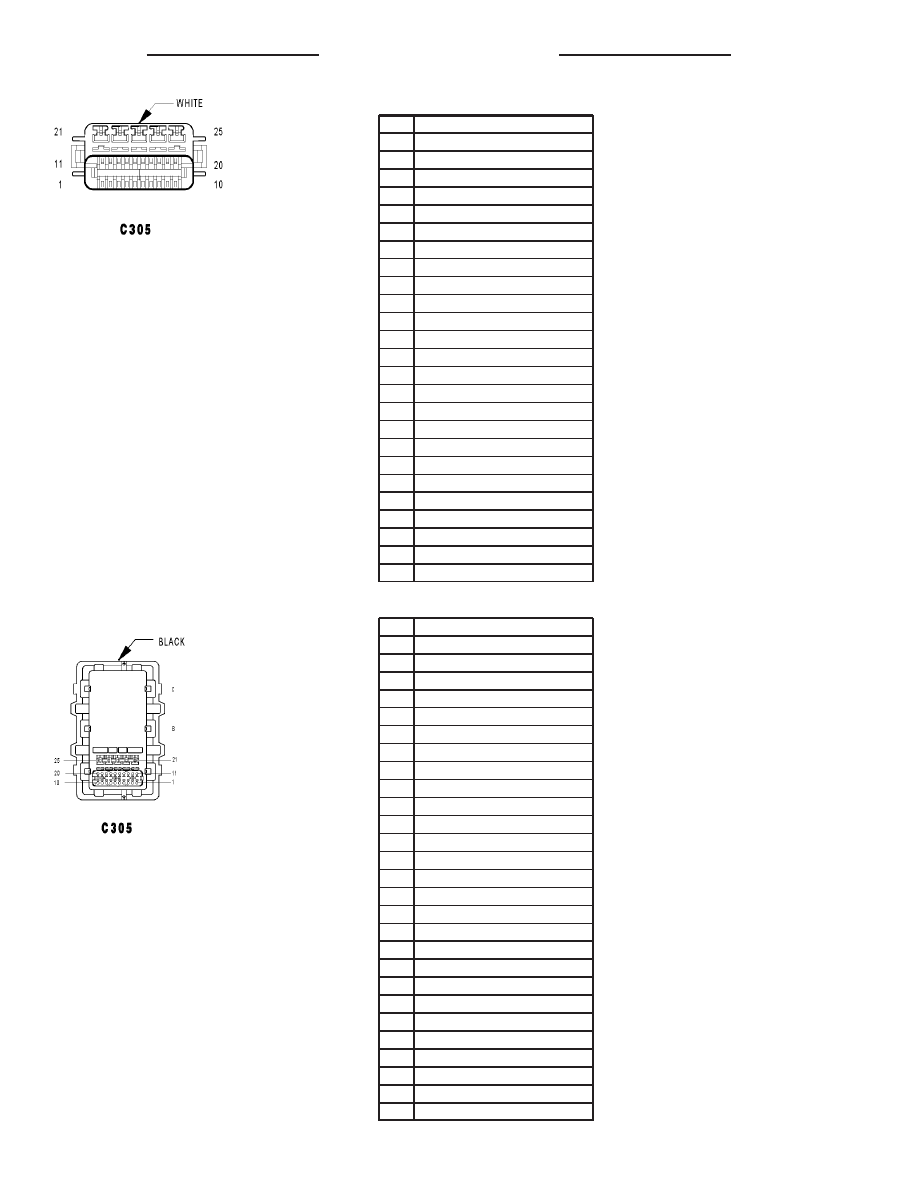

C305 - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

1

L38 16BR/WT (EXPORT)

2

G71 20VT/YL (POWER LOCKS)

3

G10 20LG/RD

4

L7 18BK/YL

5

L62 18BR/RD

6

L63 18DG/RD

7

X51 20BR/YL

8

X52 20DB/WT

9

L50 18WT/TN

10

X5 20WT/RD (EXPORT)

11

G120 18WT/DB (EXPORT)

12

G4 20DB

13

M2 20YL

14

M9 20LB/OR

15

X57 20BR/LB

16

X58 20DB/OR

17

-

18

M1 18PK

19

P33 18OR/BK (POWER LOCKS)

20

-

21

Q2 14LG/BK (RKE)

22

-

23

P36 18PK/VT (POWER LOCKS)

24

C15 12BK/WT

25

-

C305 - BLACK (I/P SIDE)

CAV

CIRCUIT

A1

L38 16BR/WT (EXPORT)

A2

G71 20VT/BK (POWER LOCKS)

A3

G10 20LG/RD

A4

L7 18BK/YL

A5

L62 18BR/RD

A6

L63 18DG/RD

A7

X51 18BR/YL

A8

X52 18DB/WT

A9

L50 18WT/TN

A10

X54 18VT (2.4L TURBO)

A10

X5 22WT/RD (EXPORT)

A11

X55 18BR/RD (2.4L TURBO)

A11

G120 18WT/DB (EXPORT)

A12

G4 20DB

A13

M2 20YL

A14

M9 20LB/OR

A15

X57 18BR/LB

A16

X58 18DB/OR

A17

X53 18DG (2.4L TURBO)

A18

M1 18PK

A19

P33 18OR/BK (POWER LOCKS)

A20

X56 18DB/RD (2.4L TURBO)

A21

Q2 16LG/BK (RKE)

A22

-

A23

P36 18PK/VT (POWER LOCKS)

A24

C15 12BK/WT

A25

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

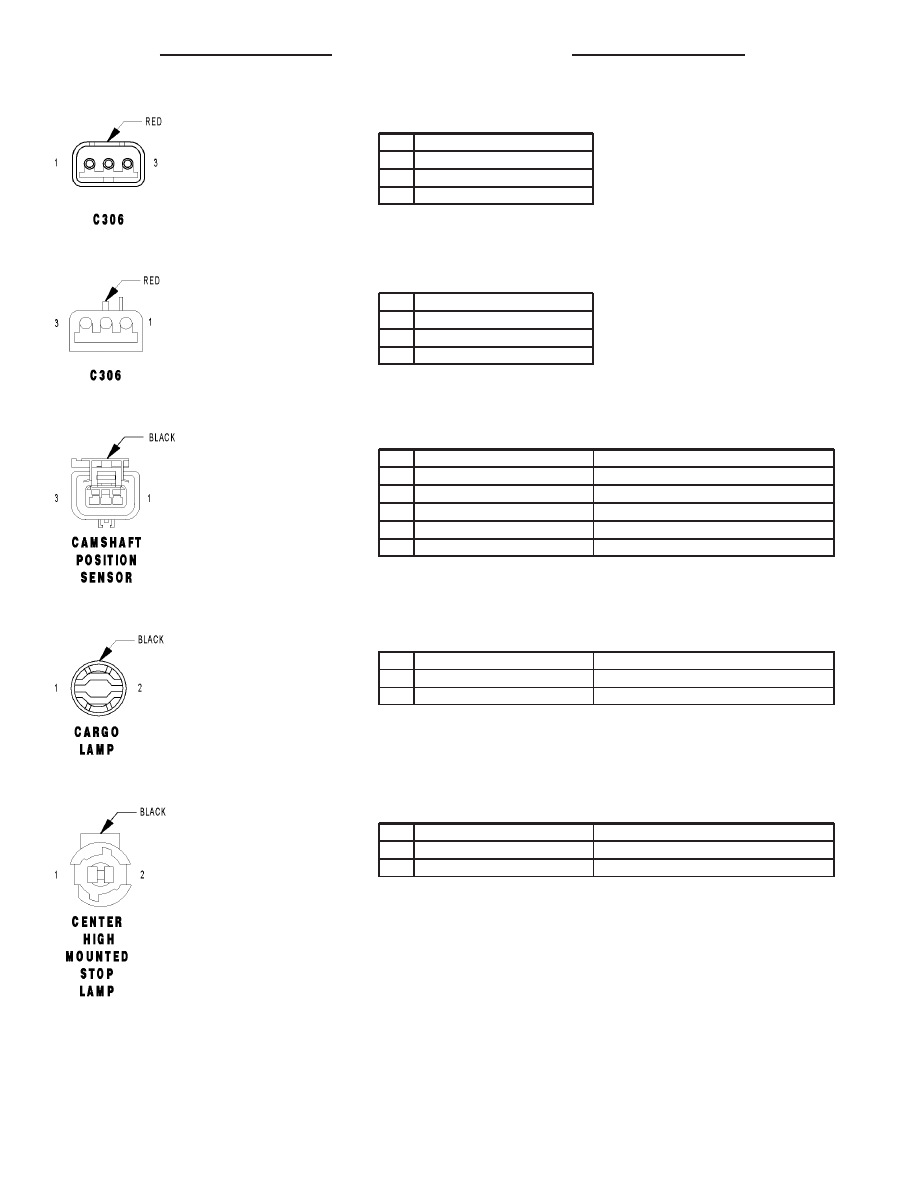

C306 - RED (SUNROOF SIDE)

CAV

CIRCUIT

1

F10 18YL/RD

2

-

3

Z3 18BK/OR

C306 - RED (VISOR/VANITY SIDE)

CAV

CIRCUIT

1

F10 18YL/RD

2

-

3

Z3 18BK/OR

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR (2.0L)

5 VOLT SUPPLY

1

K6 20VT/WT (2.4L TURBO)

5 VOLT SUPPLY

2

K4 20BK/LB (2.0L)

SENSOR GROUND

2

K167 20BR/YL (2.4L TURBO)

SENSOR GROUND 2

3

K44 20TN/YL

CMP SIGNAL

CARGO LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

G78 22TN/BK

DECKLID AJAR SWITCH SENSE

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

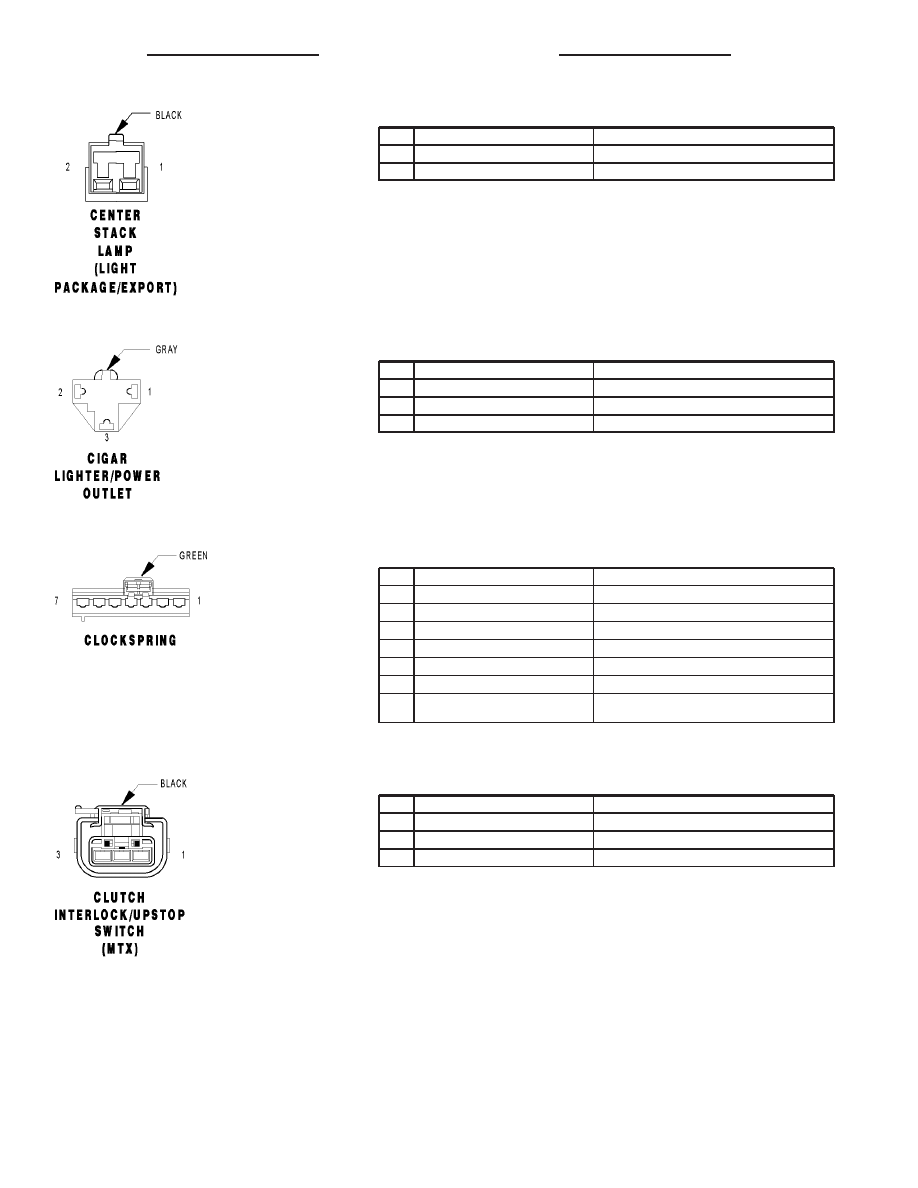

CENTER STACK LAMP (LIGHT PACKAGE/EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z3 20BK/OR

GROUND

CIGAR LIGHTER/POWER OUTLET - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 16RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z1 16BK

GROUND

CLOCKSPRING - GREEN 7 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

3

-

-

4

-

-

5

X3 22BK/RD

HORN RELAY CONTROL

6

V37 20RD/LG (2.0L SPEED CONTROL)

S/C SWITCH SIGNAL

7

K914 20BR/WT (2.0L SPEED CON-
TROL)

GROUND

CLUTCH INTERLOCK/UPSTOP SWITCH (MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20LG/BK

CLUTCH UP SWITCH SIGNAL

2

Z1 20BK

GROUND

3

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29
