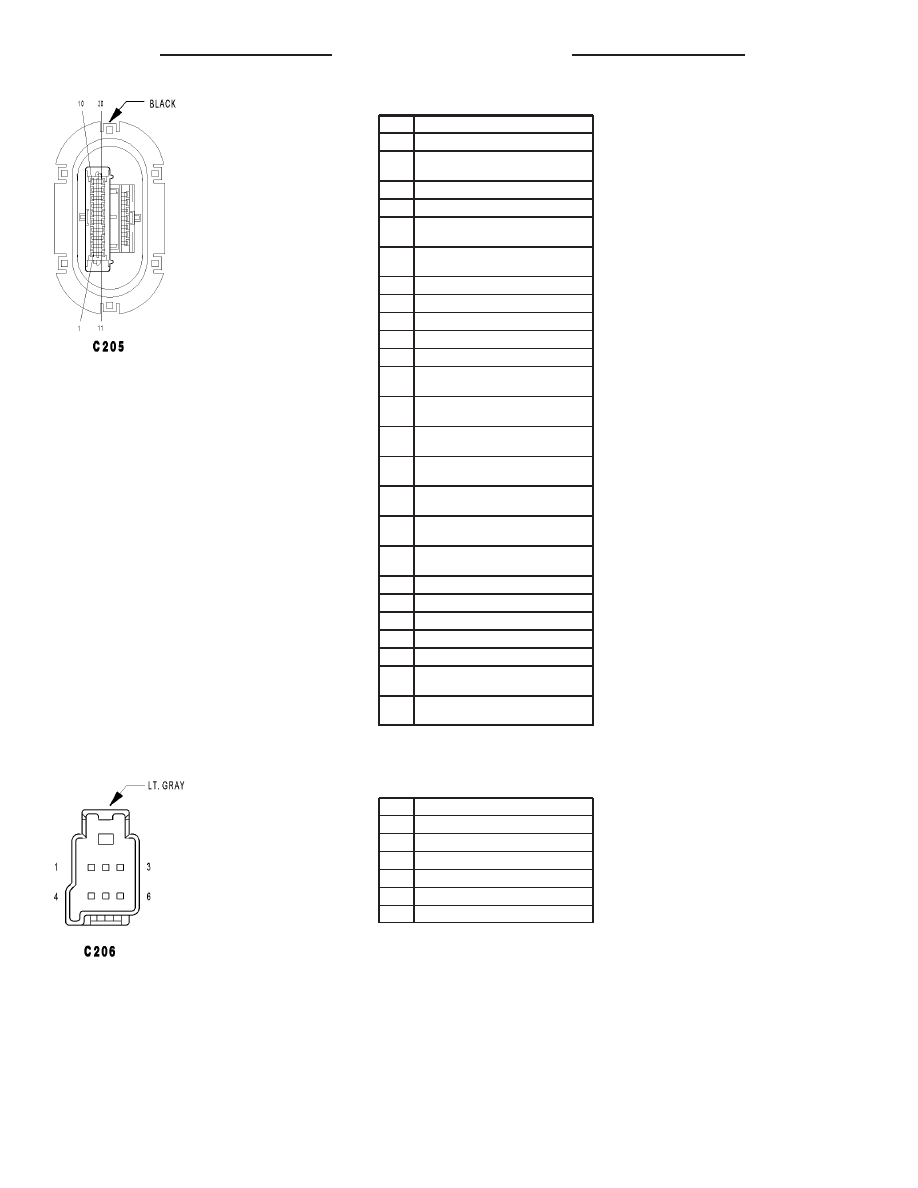

C205 - BLACK (LT FRONT DOOR SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (RHD)

2

F21 14TN (POWER MIRRORS/WIN-
DOWS)

3

Z14 20BK/YL

3

Z14 20BK/YL

4

Q16 14BR/WT (POWER MIRRORS/WIN-
DOWS)

5

Q26 14VT/WT (POWER MIRRORS/WIN-
DOWS)

6

P33 18OR/BK (POWER LOCKS)

7

P34 18PK/BK (LHD)

7

P36 18PK/VT (RHD)

8

G75 20TN

9

P97 20LG (POWER LOCKS)

10

P93 20YL/WT (LHD POWER MIRRORS/
WINDOWS)

10

P94 20WT/YL (RHD POWER MIRRORS/
WINDOWS)

11

F20 20WT (LHD POWER MIRRORS/
WINDOWS/LOCKS)

12

P95 20DB/WT (LHD POWER MIRRORS/
WINDOWS)

12

P91 20WT/BK (RHD POWER MIRRORS/
WINDOWS)

13

P92 20YL (LHD POWER MIRRORS/
WINDOWS)

13

P92 20YL (POWER MIRRORS/WIN-
DOWS)

14

-

15

X53 20DG

16

X55 20BR/RD

17

P159 20DG/WT (RHD)

18

P160 20LB (RHD)

19

Z8 14BK/VT (LHD POWER MIRRORS/
WINDOWS)

20

L6 20RD/WT (LHD POWER MIRRORS/
WINDOWS)

C206 - LT. GRAY (I/P SIDE)

CAV

CIRCUIT

1

F15 20DG/WT (SIDE AIRBAG)

2

D25 20VT/YL (SIDE AIRBAG)

3

Z6 20BK/PK (SIDE AIRBAG)

4

Z8 16BK/VT (2.0L)

5

A120 16RD/LG (2.0L)

6

-

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

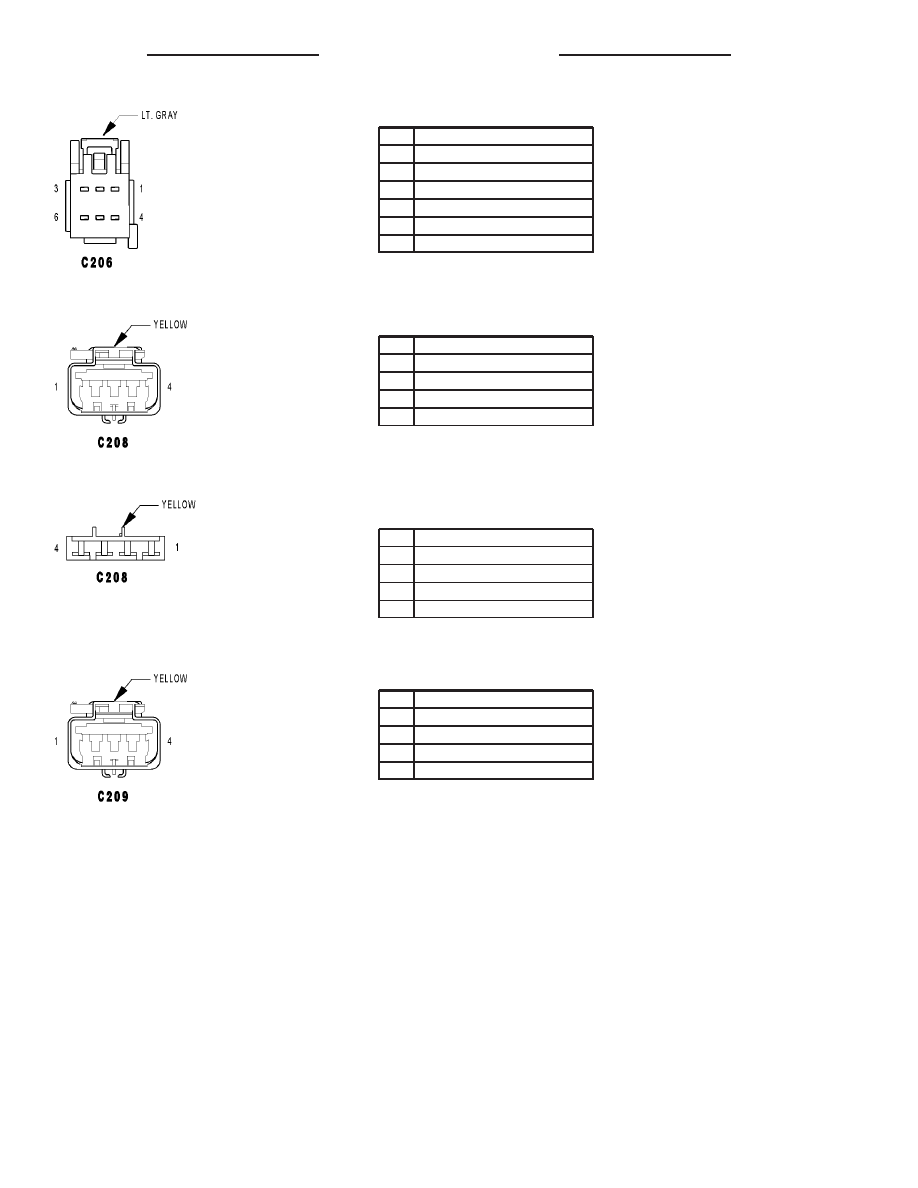

C206 - LT. GRAY (SIDE AIRBAG JUMPER SIDE)

CAV

CIRCUIT

1

F15 20DG/WT (SIDE AIRBAG)

2

D25 20VT/YL (SIDE AIRBAG)

3

Z6 20BK/PK (SIDE AIRBAG)

4

Z8 16BK (2.0L)

5

A120 16RD/LG (2.0L)

6

-

C208 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 18OR

4

R34 18WT

C208 - YELLOW (SIDE IMPACT AIRBAG

JUMPER SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 20YL/OR

4

R34 20OR/YL

C209 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

-

2

-

3

R31 18OR

4

R33 18WT

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

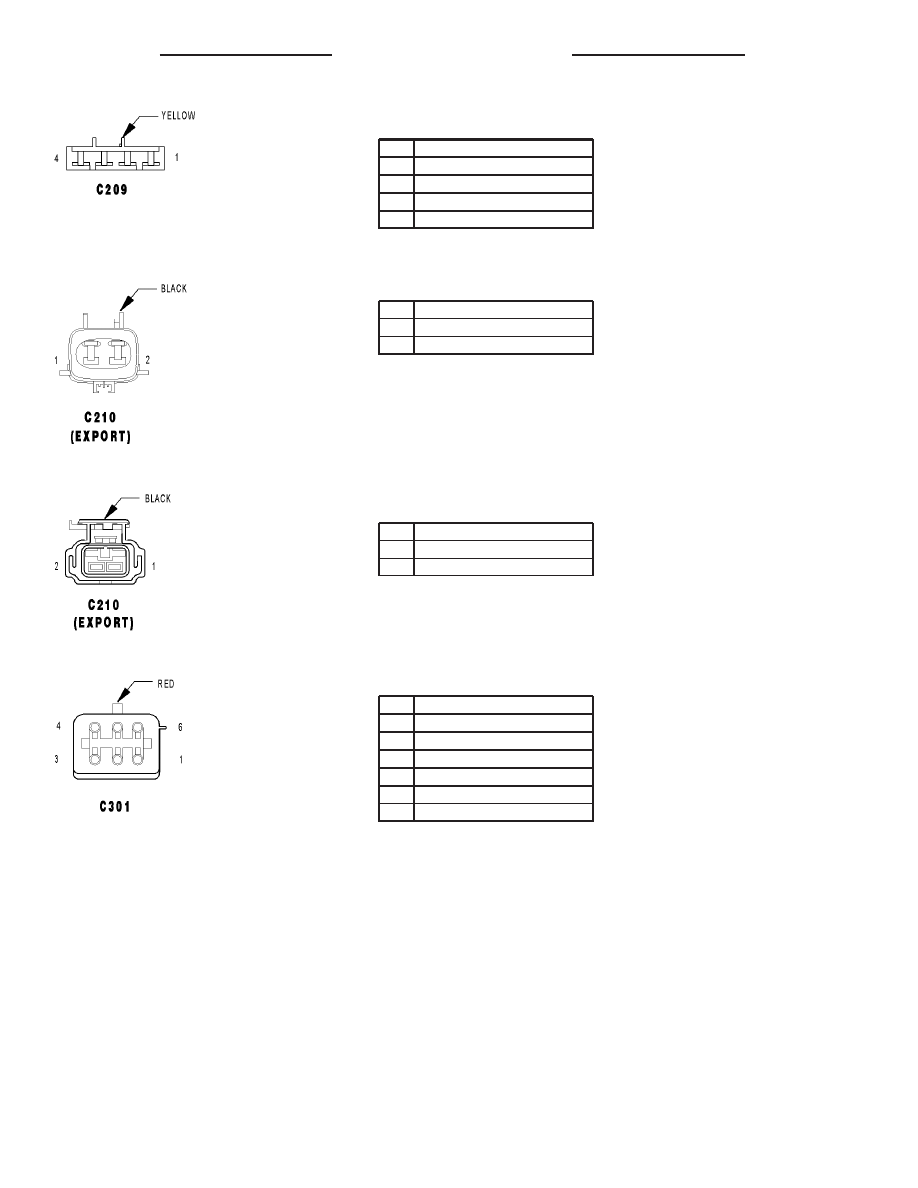

C209 - YELLOW (SIDE IMPACT AIRBAG

JUMPER SIDE)

CAV

CIRCUIT

1

-

2

-

3

R31 20YL/OR

4

R33 20OR/YL

C210 (EXPORT) - BLACK (POWER SEAT SIDE)

CAV

CIRCUIT

1

A120 16RD/LG

2

Z8 16BK

C210 (EXPORT) - BLACK (SIDE IMPACT AIRBAG

JUMPER SIDE)

CAV

CIRCUIT

1

A120 16RD/LG

2

Z8 16BK

C301 - RED (DOME LAMP SIDE)

CAV

CIRCUIT

1

M1 18PK

2

-

3

M2 20YL

4

G120 18WT/DB (EXPORT)

5

-

6

Z1 18BK (EXPORT)

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

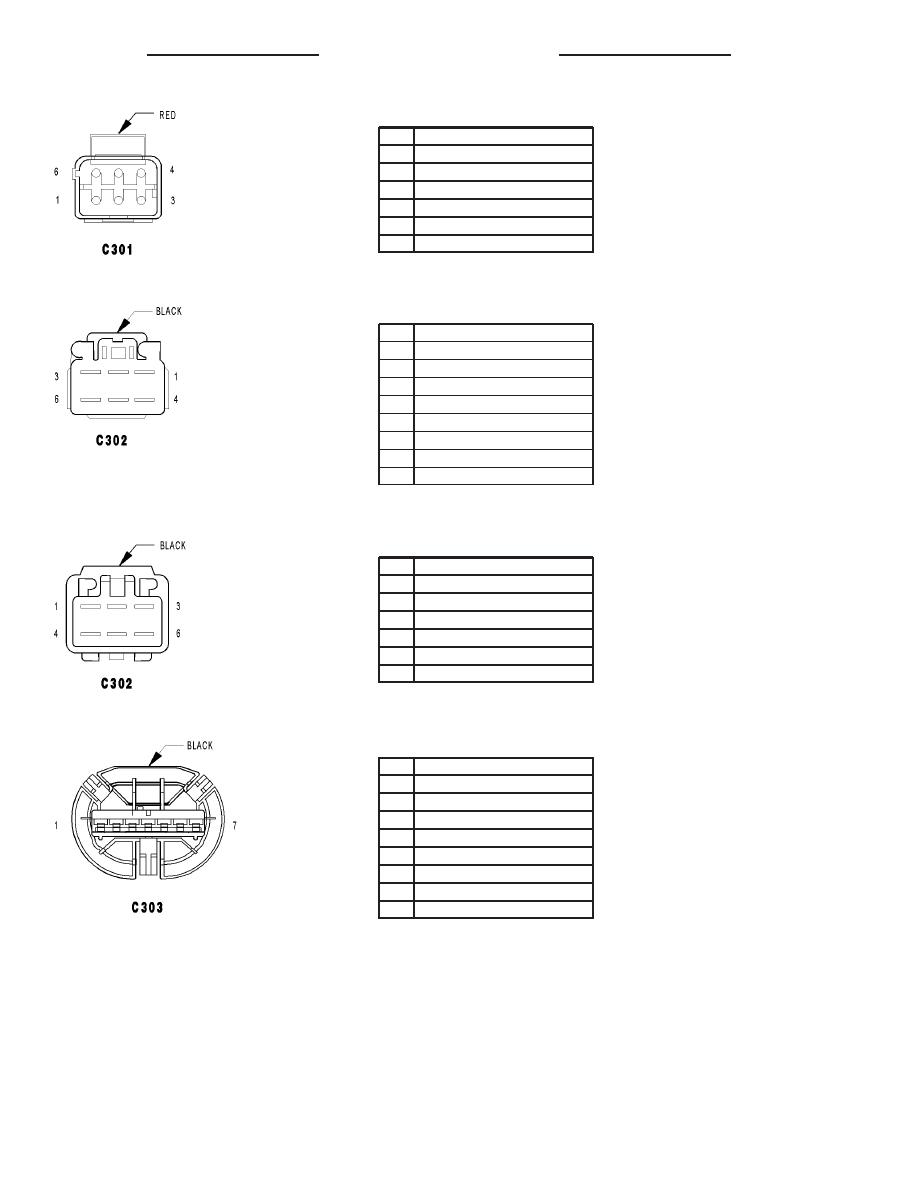

C301 - RED (UNIBODY SIDE)

CAV

CIRCUIT

1

M1 18PK

2

-

3

M2 20YL

4

G120 18WT/DB (EXPORT)

5

-

6

Z1 18BK (EXPORT)

C302 - BLACK (DECKLID SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

Z1 14BK (ELECTRIC RELEASE)

2

Z1 18BK (EXCEPT ELECTRIC RELEASE)

2

Z1 20BK (EXCEPT ELECTRIC RELEASE)

3

G78 18TN/BK (CARGO LAMP)

4

G71 20VT/YL (ELECTRIC RELEASE)

5

-

6

Q2 14LG/BK (ELECTRIC RELEASE)

C302 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

Z1 14BK

3

G78 22TN/BK (CARGO LAMP)

4

G71 20VT/YL (ELECTRIC RELEASE)

5

-

6

Q2 14LG/BK (ELECTRIC RELEASE)

C303 - BLACK (REAR DOOR SIDE)

CAV

CIRCUIT

1

-

2

G76 20TN/YL

2

G77 20TN/OR (POWER LOCKS)

3

P33 18OR/BK (POWER LOCKS)

4

-

5

P36 18PK/VT (POWER LOCKS)

6

Z1 20BK

7

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25
