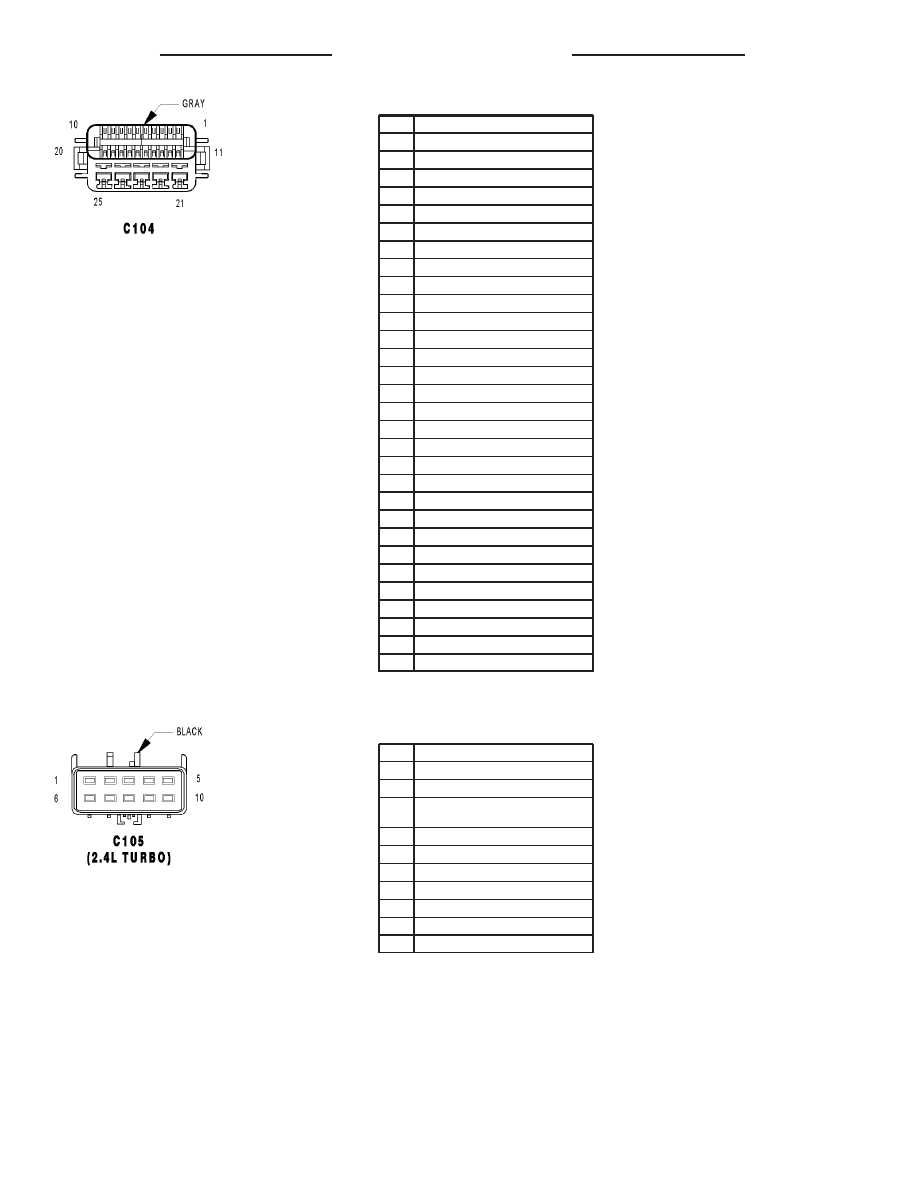

C104 - GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L39 16LB

2

-

3

C21 20DB/OR

4

L161 18LG/OR (EXCEPT EXPORT)

4

L61 18LG (EXPORT)

5

-

6

V10 18BR

7

F1 16DB

8

X3 20BK/RD

9

-

10

-

11

F12 18DB/WT (2.0L)

11

F12 18DB/RD (2.4L TURBO)

12

-

13

L50 18WT/TN

14

F61 16WT/OR (EXPORT)

15

-

16

-

17

-

18

F20 20WT (2.0L)

18

F20 20WT (2.0L)

18

F20 18WT (2.4L TURBO)

19

-

20

D25 20VT/YL

21

-

22

A2 12PK/BK

23

A3 12RD/WT

24

A4 10BK/RD (2.0L)

24

A4 10BK/PK (2.4L TURBO)

25

-

C105 (2.4L TURBO) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

A916 14RD

2

A141 18DG/WT

3

K106 18WT/DG (LEAK DETECTION
PUMP)

4

K107 18OR (LEAK DETECTION PUMP)

5

-

6

L1 18VT/BK

7

L7 18BK/YL

8

-

9

-

10

-

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

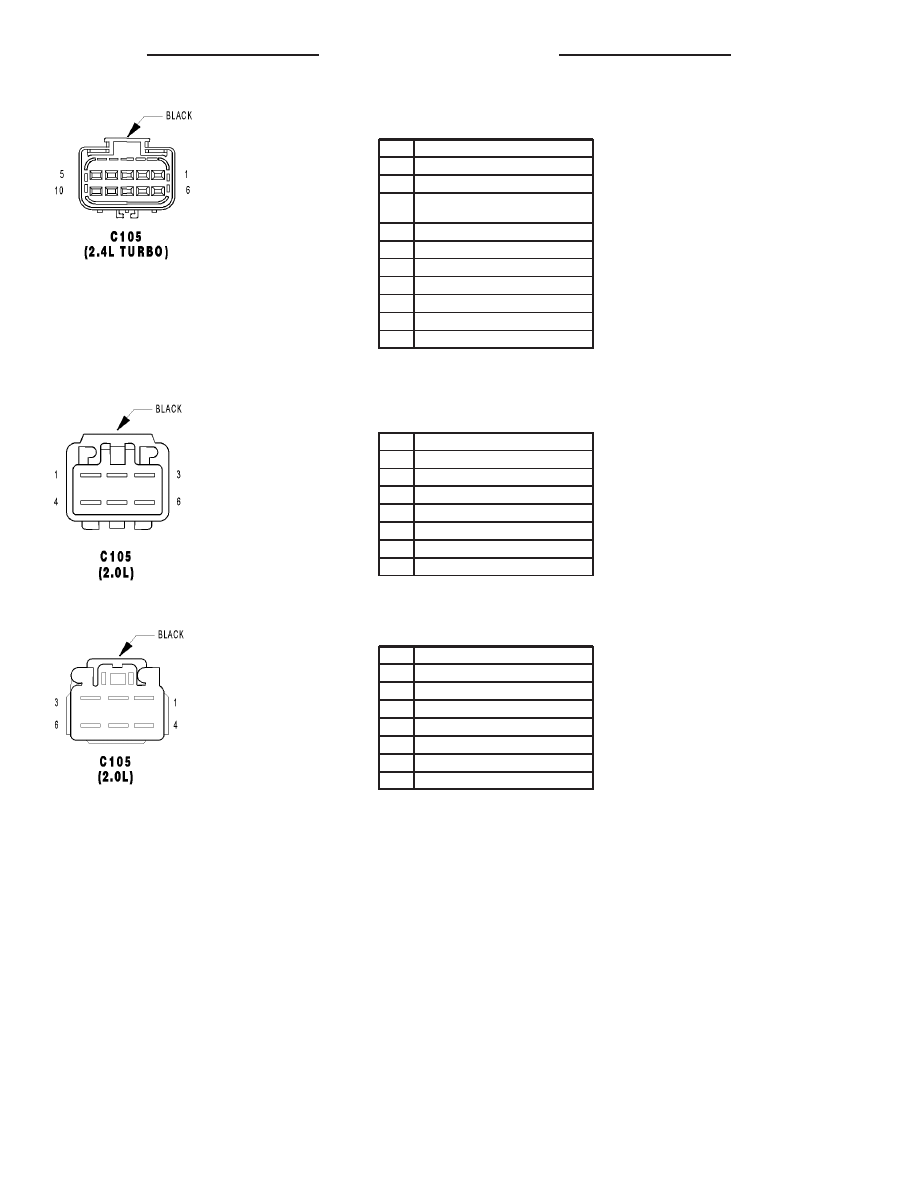

C105 (2.4L TURBO) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A916 14RD

2

A141 18DG/WT

3

K106 18WT/DG (LEAK DETECTION
PUMP)

4

K107 18OR (LEAK DETECTION PUMP)

5

-

6

L1 18VT/BK

7

L7 18BK/YL

8

-

9

-

10

-

C105 (2.0L) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

-

2

A141 18DG/WT

3

K106 20WT/DG

4

K107 20OR

5

L7 18BK/YL

6

L1 20VT/BK

6

L1 20VT/BK

C105 (2.0L) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

A141 18DG/WT

3

K106 20WT/DG

4

K107 20OR

5

L7 18BK/YL

6

L1 20VT/BK

6

L1 20VT/BK

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

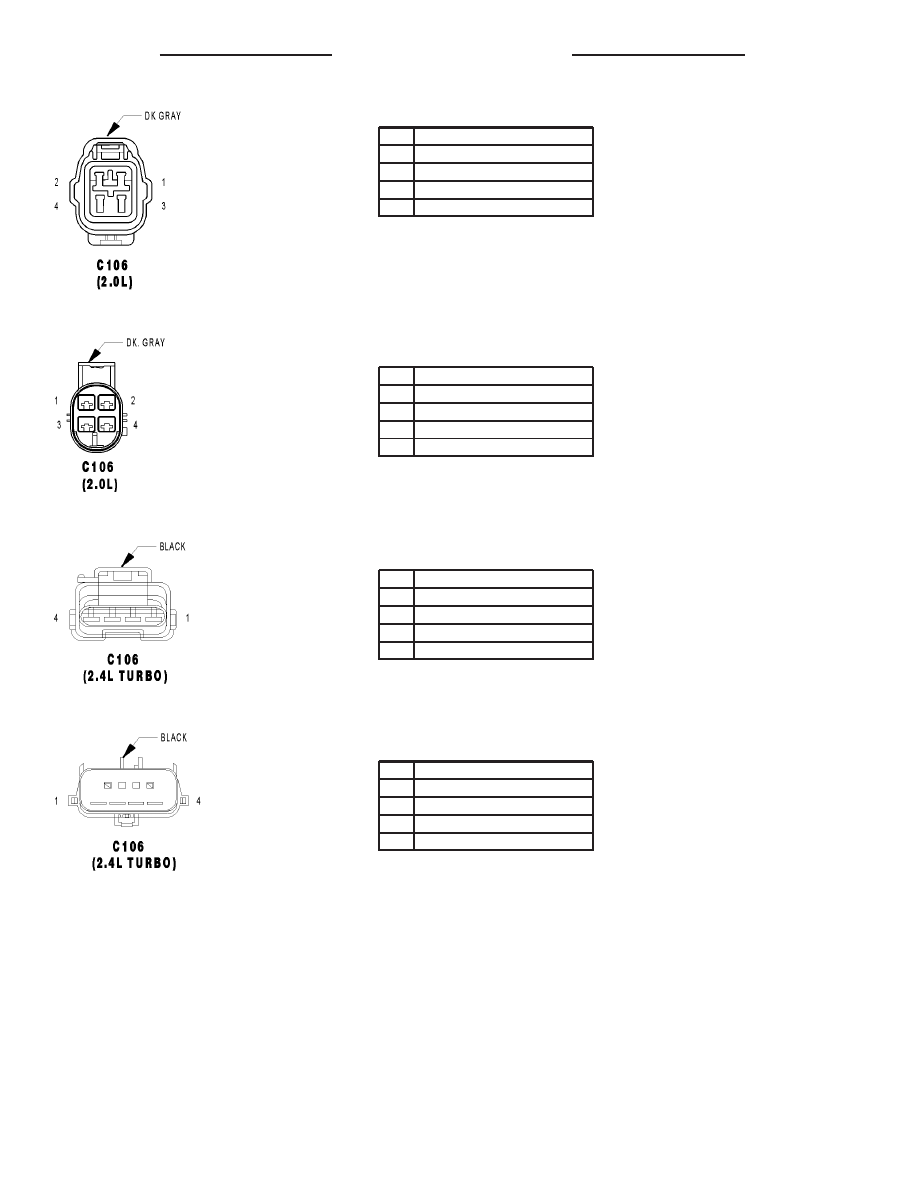

C106 (2.0L) - DK. GRAY (ABS SENSOR SIDE)

CAV

CIRCUIT

1

B1 18YL/DB

2

B2 18YL

3

B3 18LG/DB

4

B4 18LG

C106 (2.0L) - DK. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

B1 18YL/DB

2

B2 18YL

3

B3 18LG/DB

4

B4 18LG

C106 (2.4L TURBO) - BLACK (ABS SENSOR

SIDE)

CAV

CIRCUIT

1

B1 20YL/DB

2

B2 20YL

3

B3 20LG/DB

4

B4 20LG

C106 (2.4L TURBO) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

B1 18YL/DB

2

B2 18YL

3

B3 18LG/DB

4

B4 18LG

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

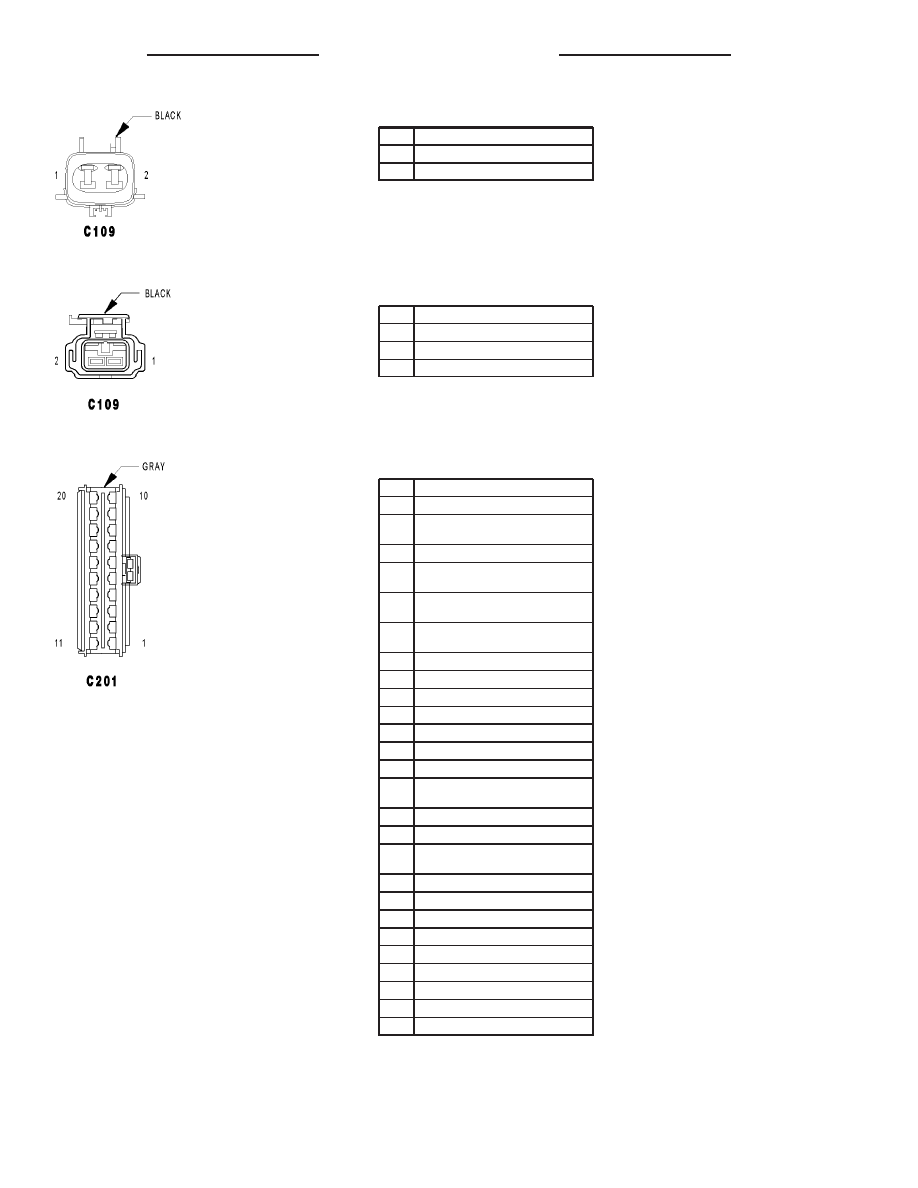

C109 - BLACK (FOG LAMP JUMPER SIDE)

CAV

CIRCUIT

1

L39 16BK/DB

2

Z1 20BK

C109 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L39 16LB

2

Z1 18BK (2.0L LHD EXPORT)

2

Z1 20BK (EXCEPT 2.0L LHD EXPORT)

C201 - GRAY (I/P SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (RHD)

2

F21 14TN (POWER MIRRORS/WIN-
DOWS)

3

Z14 20BK/YL

4

Q16 14BR/WT (POWER MIRRORS/WIN-
DOWS)

5

Q26 14VT/WT (POWER MIRRORS/WIN-
DOWS)

6

P33 18OR/BK (POWER MIRRORS/WIN-
DOWS)

7

P36 18PK/VT (LHD)

7

P36 18PK/VT (LHD)

7

P34 18PK/BK (RHD)

8

G74 20TN/RD

9

P96 20LG/BK

10

P93 20YL/WT (LHD)

10

P94 20WT/YL (RHD)

11

F20 20WT (2.0L/POWER MIRRORS/
WINDOWS/LOCKS)

12

P95 20DB/WT (LHD)

12

P91 20WT/BK (RHD)

13

P92 20YL (POWER MIRRORS/WIN-
DOWS)

14

-

15

X54 18VT

15

X54 18VT

16

X56 18DB/RD

16

X56 18DB/RD

17

P159 20DG/WT (RHD)

18

P160 20LB (RHD)

19

Z8 14BK/VT (RHD)

20

L6 20RD/WT (RHD)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17
