Dodge Neon / Neon SRT-4. Manual - part 194





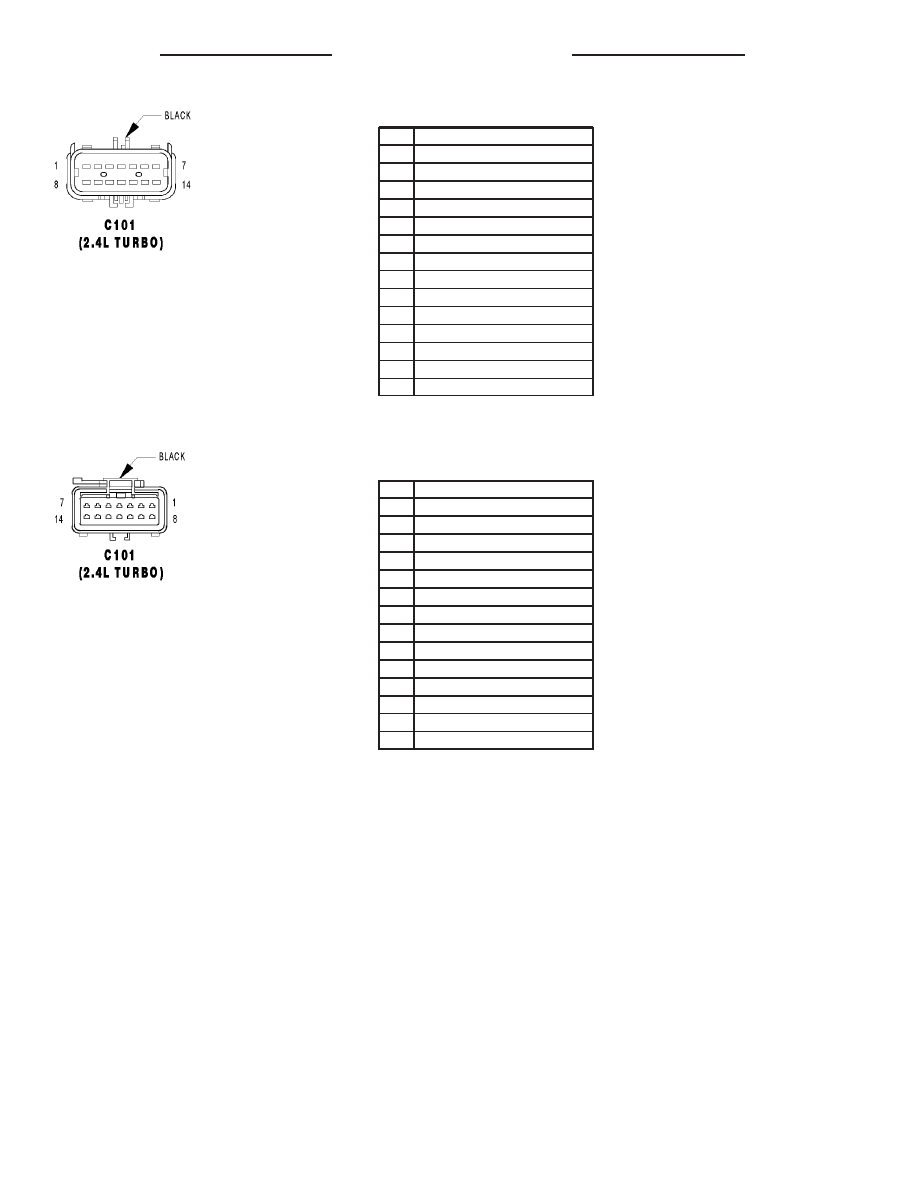

C101 (2.4L TURBO) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

-

3

C3 20DB/BK

4

K6 20VT/WT

5

K167 20BR/YL

6

K904 18DB/DG

7

K141 20TN/WT

8

K199 18BR/VT

9

C20 20BR

10

C22 20DB/WT

11

G6 20GY

12

G7 20WT/OR

13

T40 14BR

14

Z1 18BK

C101 (2.4L TURBO) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

-

3

C3 20DB/BK

4

K6 18VT/WT

5

K167 20BR/YL

6

K904 20DB/DG

7

K141 20TN/WT

8

K199 18BR/VT

9

C20 20BR

10

C22 20DB/WT

11

G6 20GY

12

G7 20WT/OR

13

T40 14BR

14

Z1 18BK

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

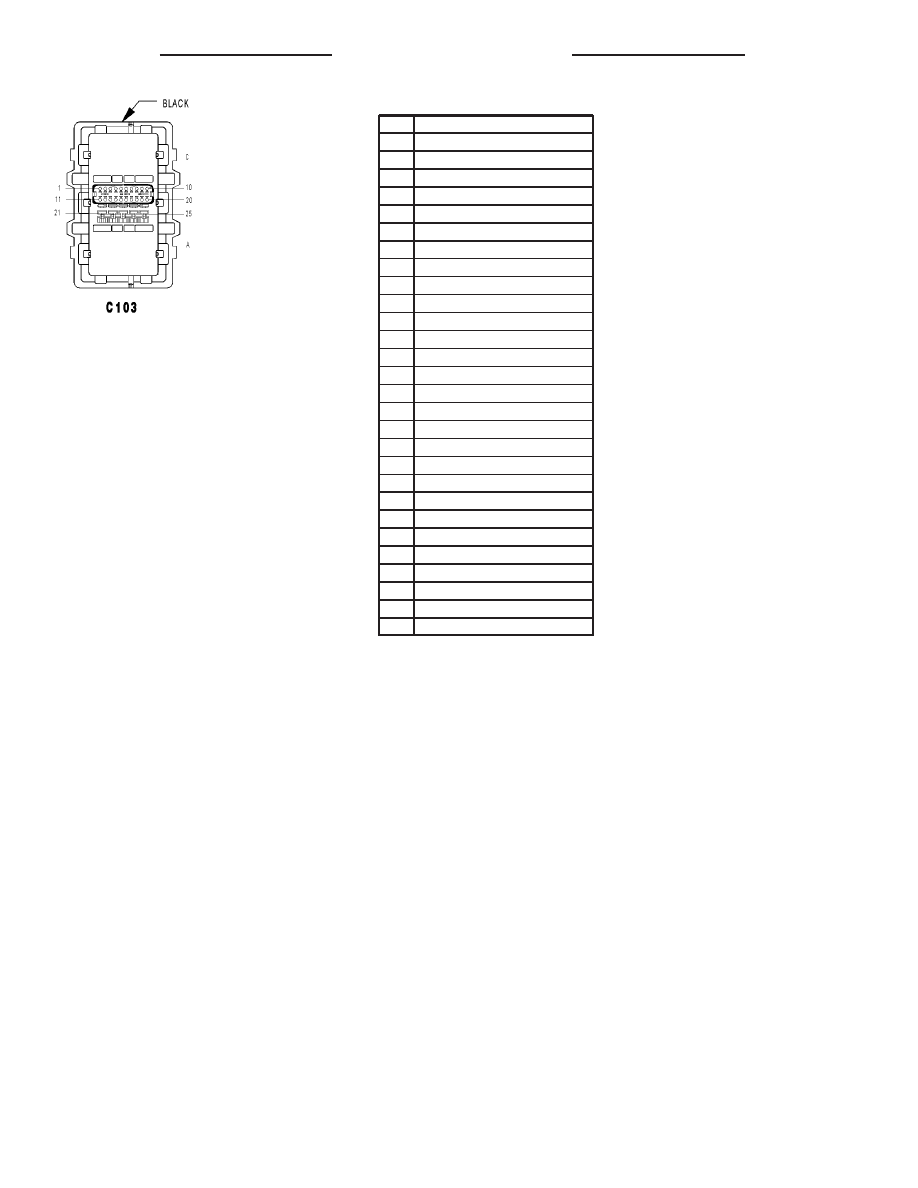

C103 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

-

2

G70 20BR/TN (2.0L RKE)

3

L160 18TN/RD (EXCEPT EXPORT)

3

L60 18TN (EXPORT)

4

-

5

M11 16PK/LB

6

A15 18WT (2.0L)

6

A15 18RD/PK (2.4L TURBO)

7

T5 20LG/LB (AUTOSTICK)

8

F11 20RD/WT (AUTOSTICK)

9

T44 20YL/LB

10

-

11

-

12

-

13

L13 20BR/YL (EXPORT)

14

-

15

K29 20WT/PK (2.0L)

16

-

17

-

18

K167 20BR/YL (2.0L)

19

V37 20RD/LG (2.0L)

20

-

21

L44 12VT/RD (2.0L)

21

L44 14VT/RD (2.4L TURBO)

22

L3 16RD/OR

22

L3 16RD/OR

23

A41 14YL

23

A41 16YL

24

A1 14RD

24

A1 14RD (2.0L)

25

L43 14VT

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

C103 - BLACK (I/P SIDE)

CAV

CIRCUIT

B1

-

B2

G70 20BR/TN (2.0L RKE)

B3

L160 18TN/RD (EXCEPT EXPORT)

B3

L60 18TN (EXPORT)

B4

-

B5

M11 16PK/LB

B6

A15 18WT

B7

T5 20LG/LB (AUTOSTICK)

B8

F11 20RD/WT (AUTOSTICK)

B8

F12 18DB/PK (EXCEPT AUTOSTICK)

B9

T44 20YL/LB (AUTOSTICK)

B10

-

B11

-

B12

-

B13

L13 20BR/YL (EXPORT)

B14

-

B15

K29 20WT/PK (2.0L)

B16

-

B17

-

B18

K914 20BR/WT (2.0L)

B19

V37 20RD/LG (2.0L)

B20

-

B21

L44 14VT/RD

B22

L3 14RD/OR (2.0L)

B22

L3 16RD/OR (2.4L TURBO)

B23

A41 14YL

B24

A1 14RD

B25

L43 14VT

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

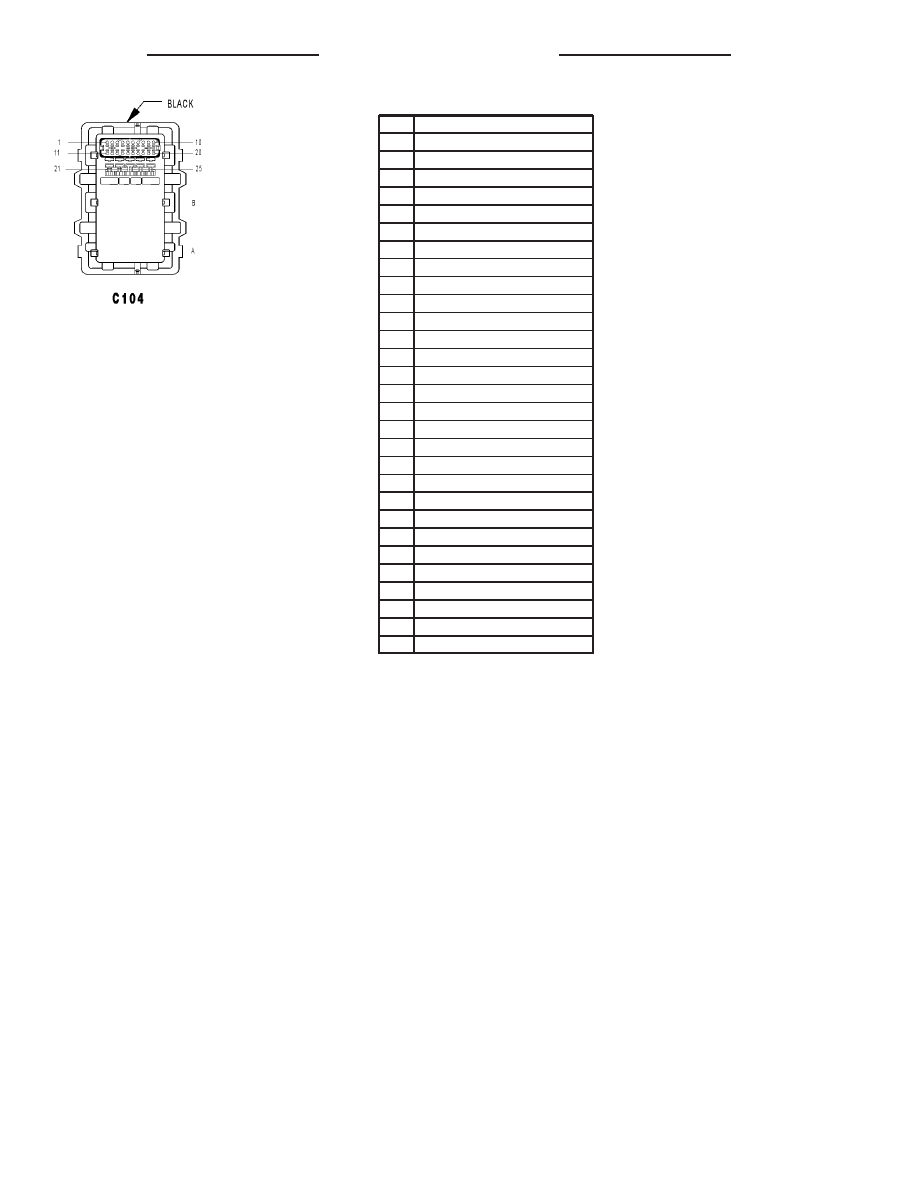

C104 - BLACK (I/P SIDE)

CAV

CIRCUIT

C1

L39 20LB (EXCEPT EXPORT)

C1

L39 16LB (EXPORT)

C2

-

C3

C21 22DB/OR

C4

L161 18LG/OR (EXCEPT EXPORT)

C4

L61 18LG (EXPORT)

C5

-

C6

V10 18BR

C7

F1 16DB/BK

C8

X3 22BK/RD (2.0L)

C8

X3 20BK/RD (2.4L TURBO)

C9

-

C10

-

C11

F12 18DB/PK

C12

-

C13

L50 18WT/TN

C14

F61 16WT/OR (EXPORT)

C15

-

C16

-

C17

-

C18

F20 20WT

C19

-

C20

D25 22VT/YL (2.0L)

C20

D25 20VT/YL (2.4L TURBO)

C21

-

C22

A2 12PK/BK

C23

A3 12RD/WT

C24

A4 12BK/RD

C25

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13
