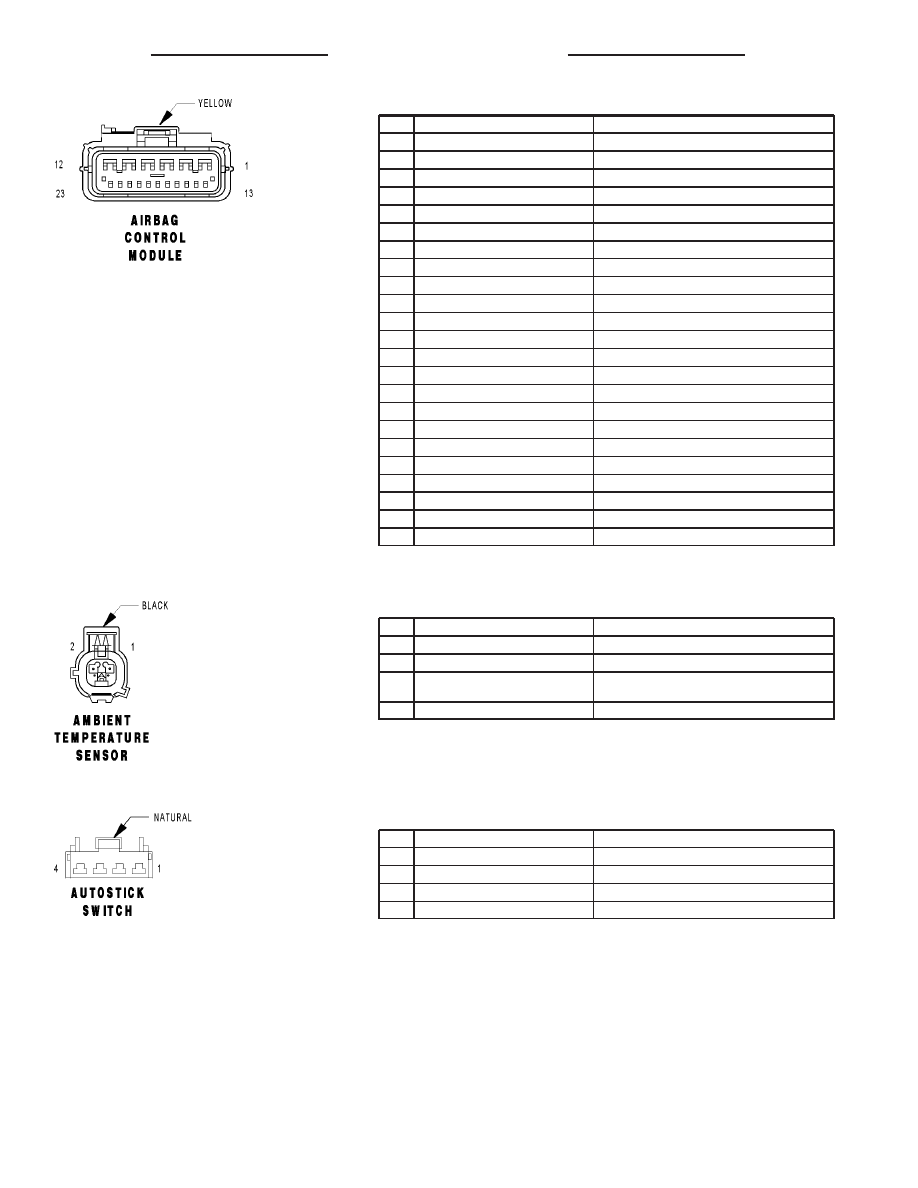

AIRBAG CONTROL MODULE - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z6 20BK/PK

GROUND

5

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

6

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

7

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

8

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 20VT/YL

PCI BUS

22

-

-

23

-

-

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K145 20BR/OR

AAT SIGNAL

2

K167 20BK/YL (2.0L LHD EXPORT)

SENSOR GROUND 2

2

K167 20BR/YL (2.0L RHD/EXCEPT
EXPORT)

SENSOR GROUND 2

2

K167 20BR/YL (2.4L TURBO)

SENSOR GROUND 2

AUTOSTICK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

T44 20YL/LB

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

2

T5 20LG/LB

AUTOSTICK UPSHIFT SWITCH SIGNAL

3

Z1 20BK

GROUND

4

F11 20RD/WT

IGNITION SWITCH OUTPUT (OFF-RUN-START)

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

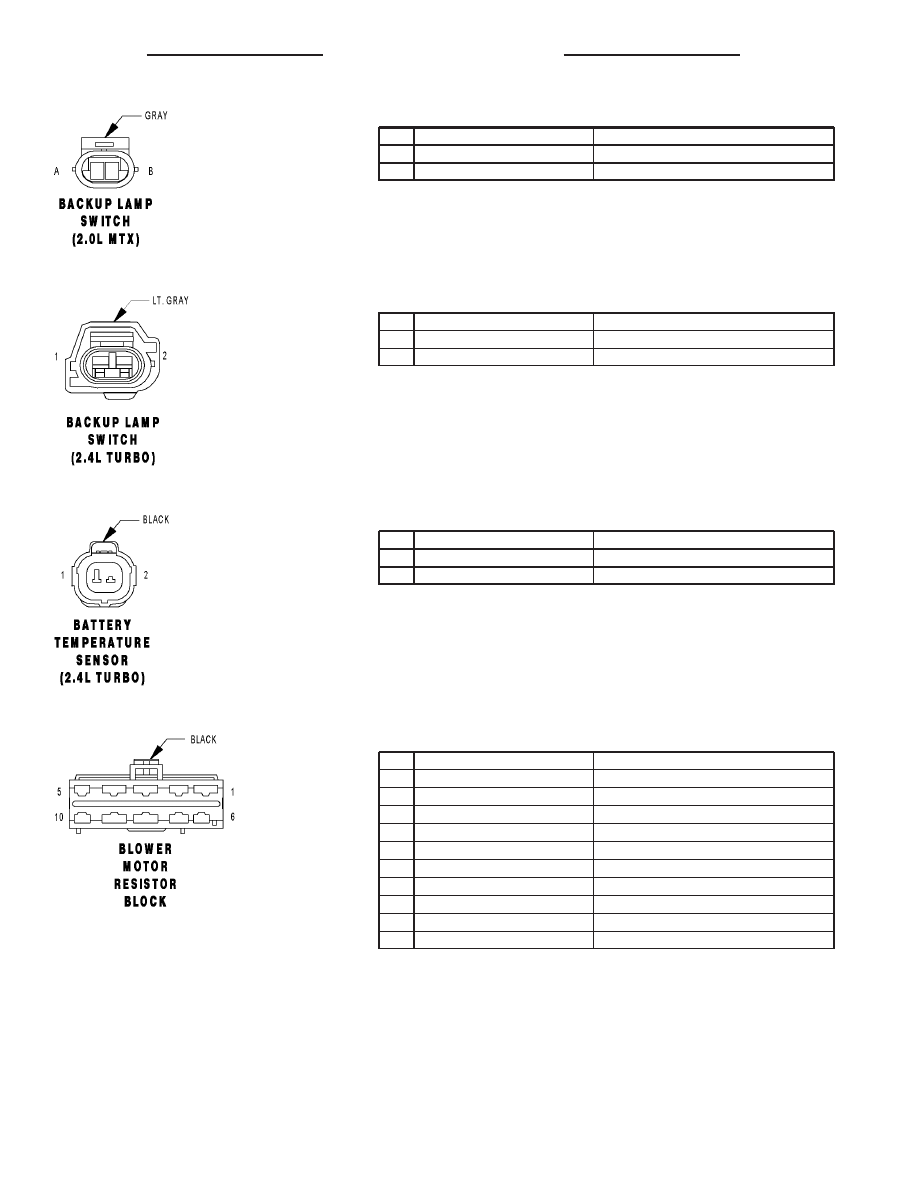

BACKUP LAMP SWITCH (2.0L MTX) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L1 20VT/BK

BACKUP LAMP FEED

B

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BACKUP LAMP SWITCH (2.4L TURBO) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACKUP LAMP FEED

2

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BATTERY TEMPERATURE SENSOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 20PK/YL

BATTERY TEMP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

BLOWER MOTOR RESISTOR BLOCK - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C5 14LG

BLOWER MOTOR M1 DRIVER

2

-

-

3

-

-

4

-

-

5

C4 14TN

BLOWER MOTOR LOW DRIVER

6

-

-

7

C6 14LB

BLOWER MOTOR M2 DRIVER

8

-

-

9

C7 14BK/TN

BLOWER MOTOR HIGH DRIVER

10

-

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

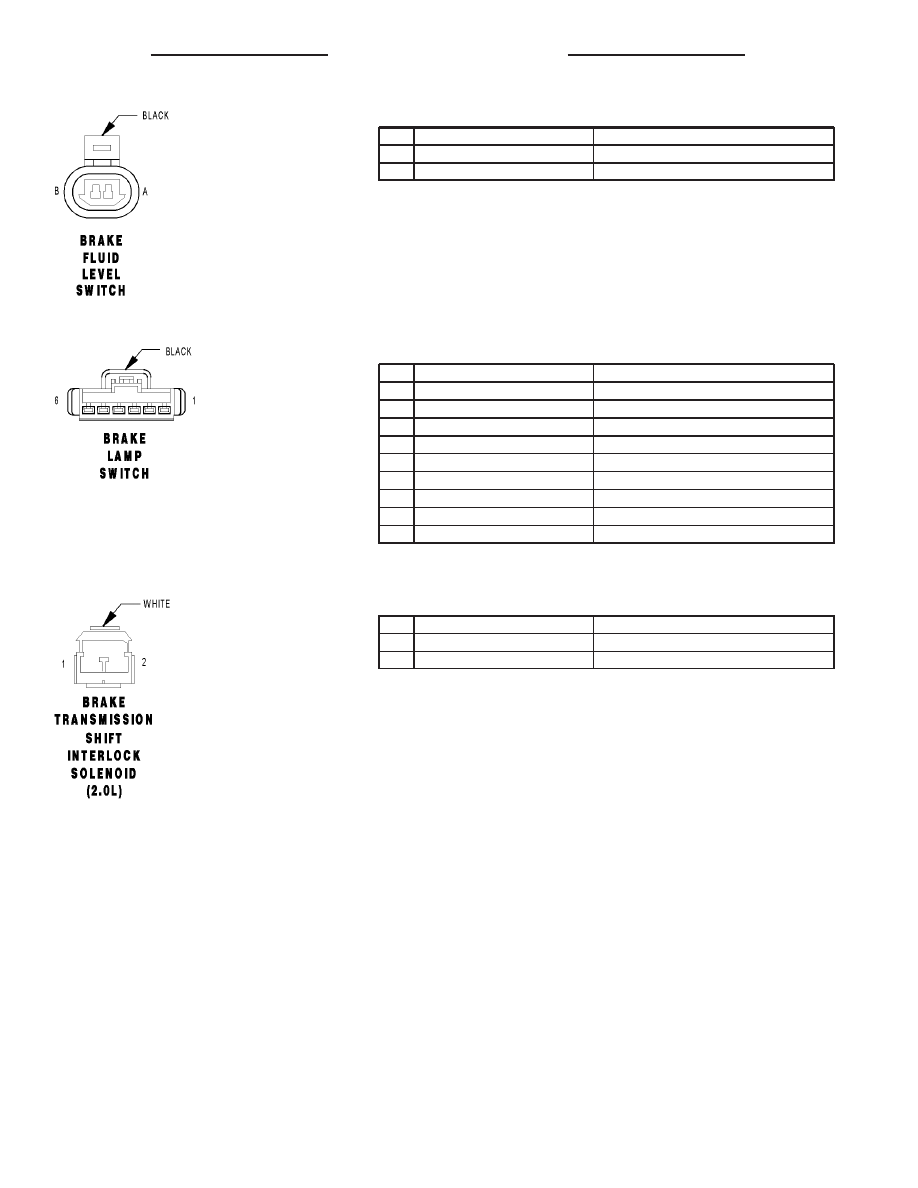

BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G9 20GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

B

Z12 20BK/TN

GROUND

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

V30 20DB/RD (2.0L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (2.0L)

S/C SUPPLY

5

Z1 20BK (2.0L)

GROUND

5

Z1 18BK (2.4L TURBO)

GROUND

6

K29 20WT/PK

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.0L)

BRAKE SWITCH SIGNAL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID (2.0L) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

F12 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

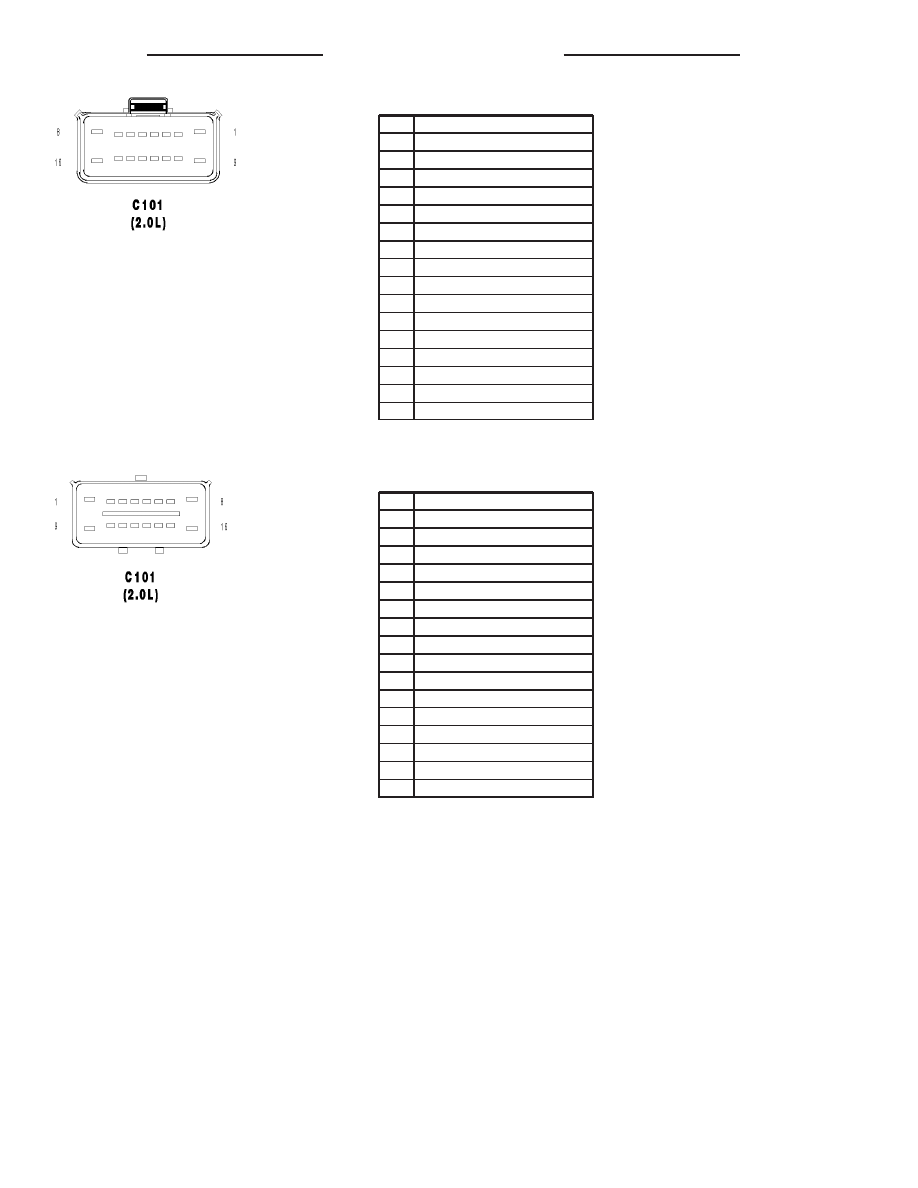

C101 (2.0L) - (ENGINE SIDE)

CAV

CIRCUIT

1

T40 14BR

2

G7 20WT/OR

3

G6 20GY

4

Z1 18BK

5

C3 20DB/BK

6

A142 18DG/OR

7

K610 20VT/GY

8

K201 20BR/YL (RT PACKAGE)

9

K200 20VT/OR (RT PACKAGE)

10

K22 20OR/DB

11

K904 20DB/DG

12

K141 20TN/WT

13

K199 18BR/VT

14

K21 20BK/RD

15

K961 20BR/WT

16

-

C101 (2.0L) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

T40 14BR

2

G7 20WT/OR

3

G6 20GY

4

Z1 18BK

5

C3 20DB/BK

6

A142 18DG/OR

7

K610 20VT/GY

8

K201 20BR/YL (RT PACKAGE)

9

K200 20VT/OR (RT PACKAGE)

10

K22 20OR/DB

11

K904 20DB/DG

12

K141 20TN/WT

13

K199 18BR/VT

14

K21 20BK/RD

15

K961 20BR/WT

16

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9
