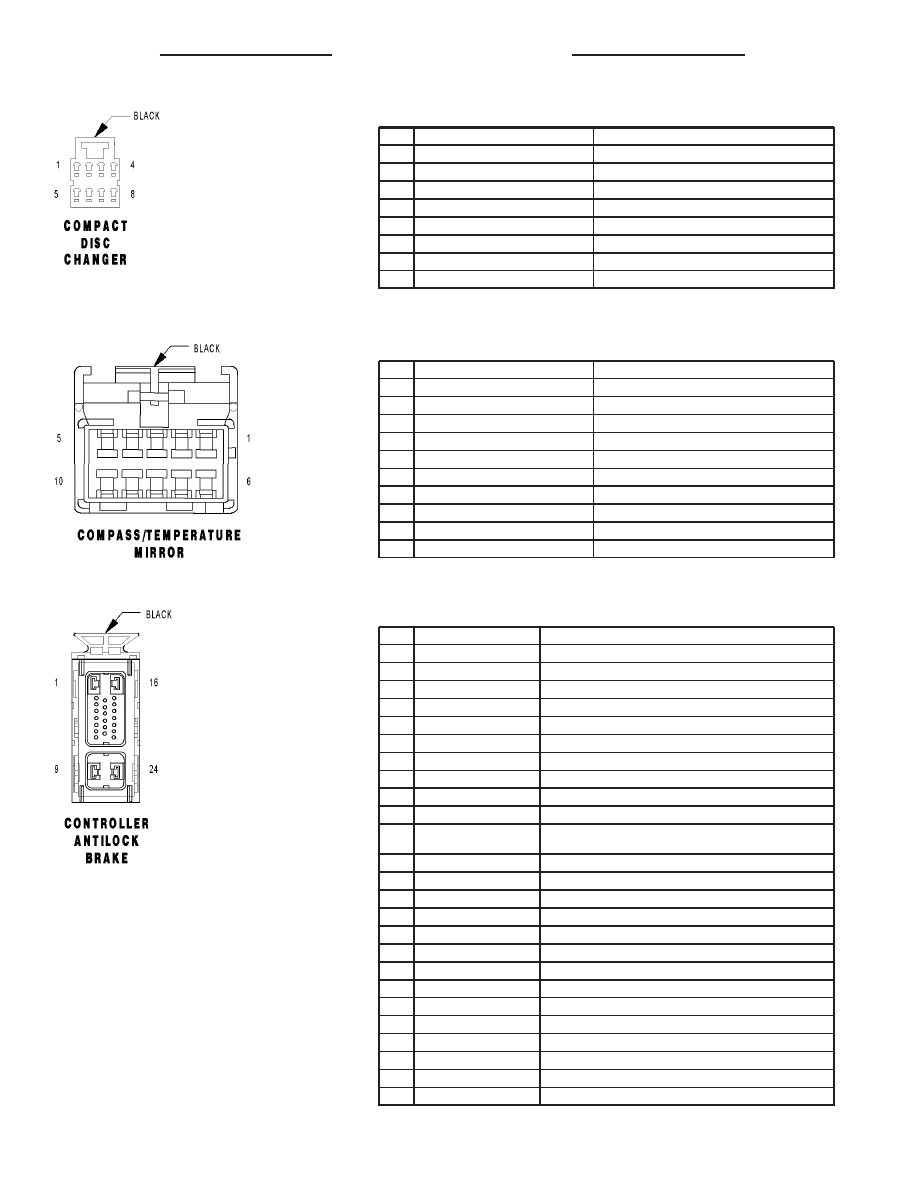

COMPACT DISC CHANGER - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

24GY/WT

AUDIO OUT RIGHT

2

24OR/TN

PANEL LAMPS DIMMER SIGNAL

3

24VT/YL

PCI BUS

4

24RD

FUSED IGNITION SWITCH OUTPUT

5

24DG/WT

AUDIO OUT LEFT

6

24BK/OR

GROUND

7

22BK/TN

GROUND

8

22GY/YL

B(+)

COMPASS/TEMPERATURE MIRROR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20BR/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

M1 20BR/BK

FUSED B(+)

3

-

-

4

-

-

5

D25 20BK/VT

PCI BUS

6

Z3 20BK

GROUND

7

M2 20BR

COURTESY LAMP CONTROL

8

-

-

9

-

-

10

Z3 20BK

GROUND

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18VT/YL

PCI BUS

6

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A20 12RD/DB

FUSED B(+)

10

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z1 12BK

GROUND

17

-

-

18

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A10 12RD/DG

FUSED B(+)

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

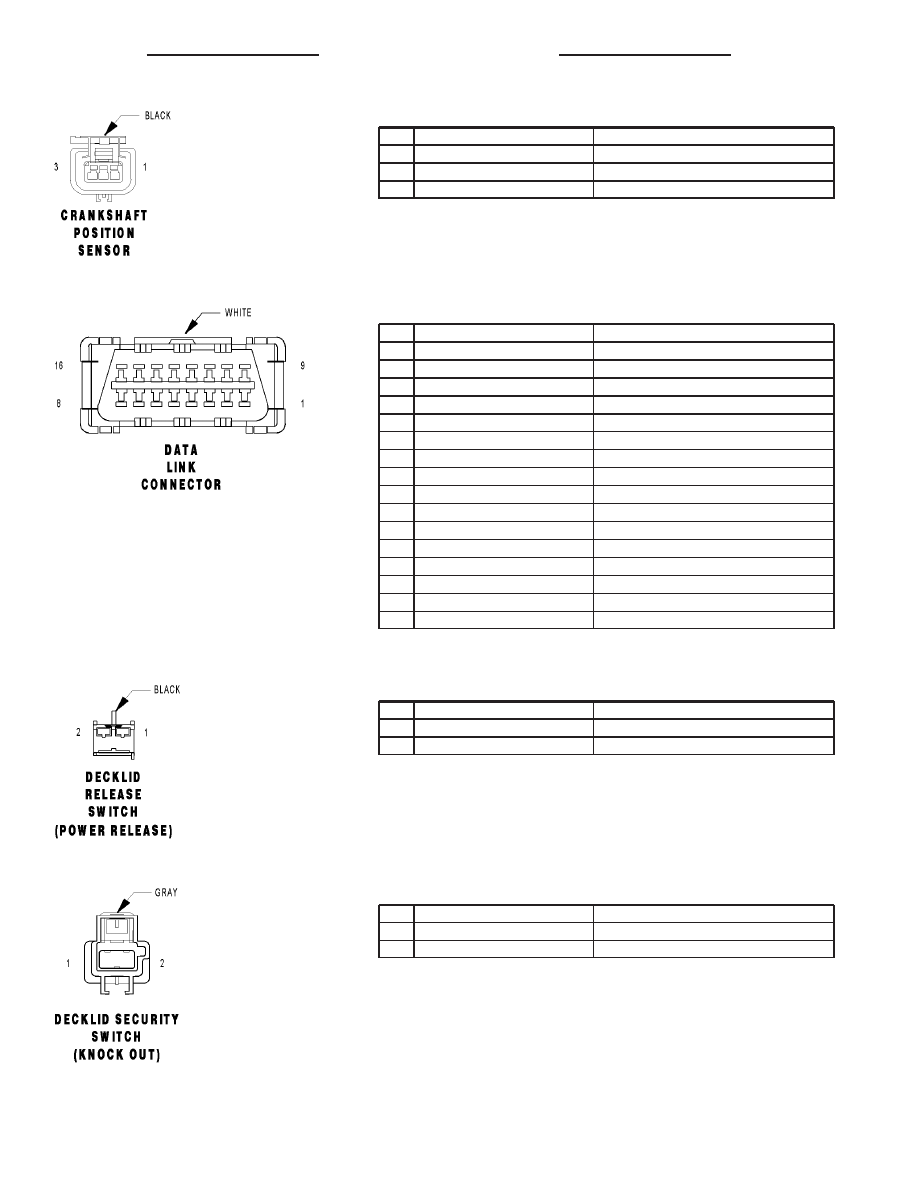

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND

3

K24 20GY/BK

CKP SIGNAL

DATA LINK CONNECTOR - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (PCM)

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT (PCM)

8

-

-

9

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

DECKLID RELEASE SWITCH (POWER RELEASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

DECKLID RELEASE RELAY CONTROL

2

Z1 20BK

GROUND

DECKLID SECURITY SWITCH (KNOCK OUT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G71 20VT/YL

DECKLID SECURITY SWITCH SENSE

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

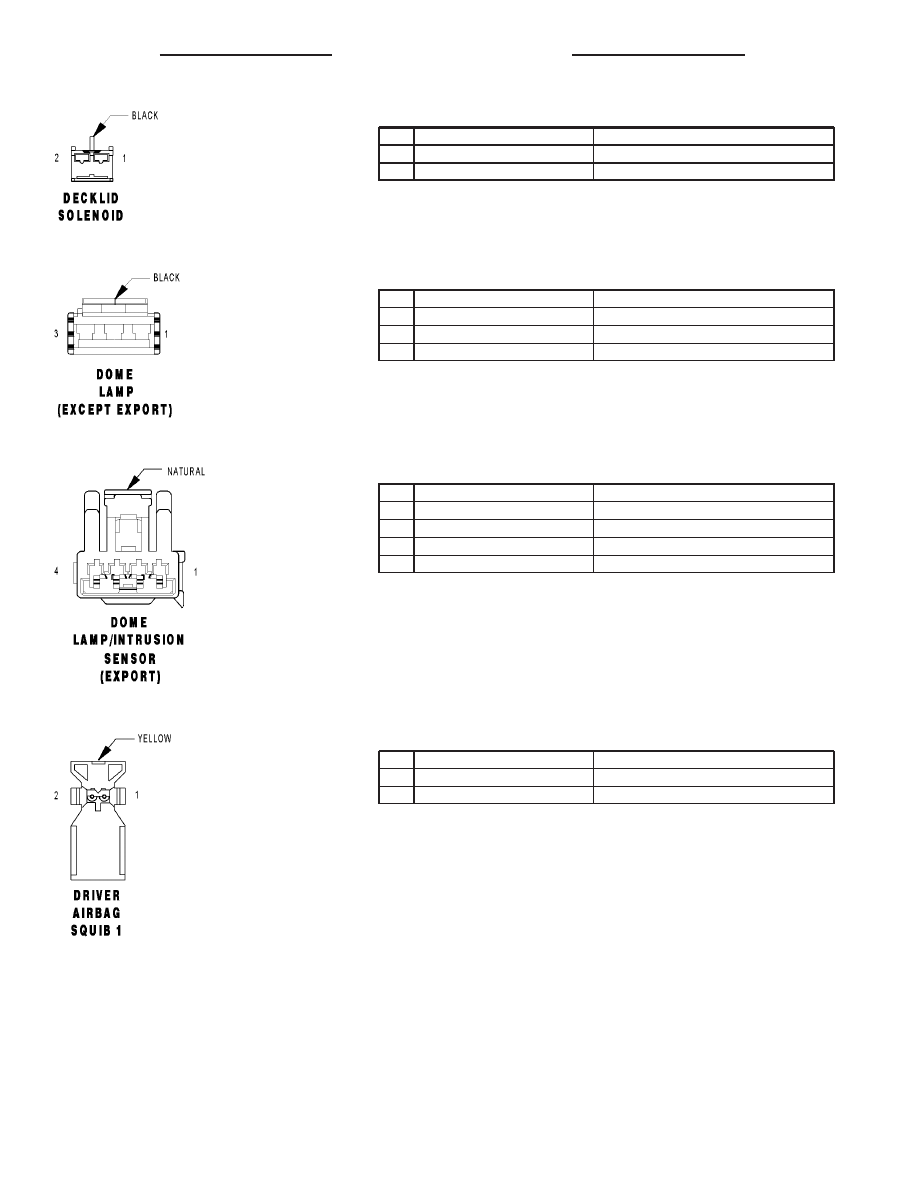

DECKLID SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q2 14LG/BK

DECKLID RELEASE RELAY OUTPUT

2

Z1 14BK

GROUND

DOME LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 18PK

FUSED B(+)

3

M2 20YL

COURTESY LAMP CONTROL

DOME LAMP/INTRUSION SENSOR (EXPORT) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMP CONTROL

2

M1 18PK

FUSED B(+)

3

Z1 18BK

GROUND

4

G120 18WT/DB

INTRUSION SENSOR SIGNAL

DRIVER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 18BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 18DG/LB

DRIVER SQUIB 1 LINE 2

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

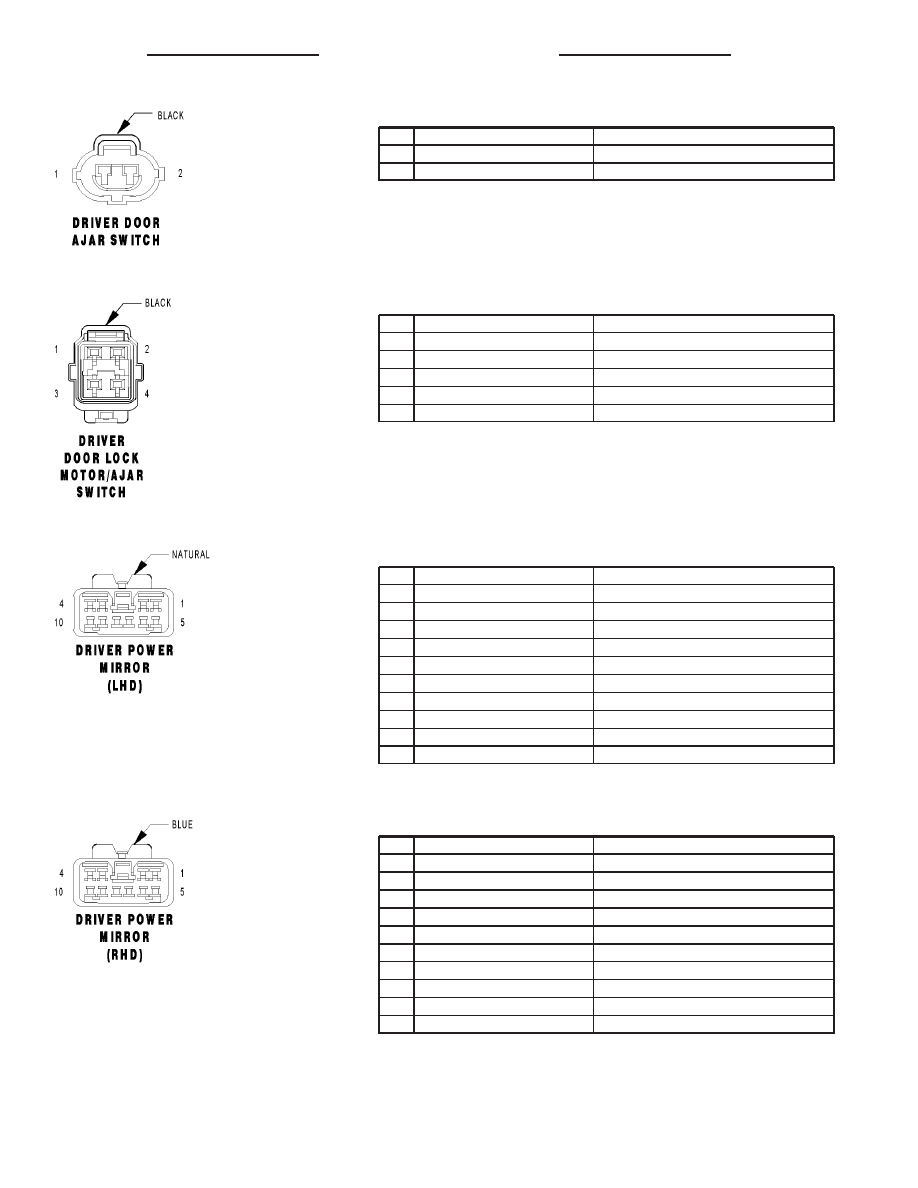

DRIVER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

DRIVER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

1

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

3

P34 18PK/BK

DRIVER DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

DRIVER POWER MIRROR (LHD) - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P94 20WT/YL

MIRROR HORIZONTAL

3

-

-

4

-

-

5

P91 20WT/BK

MIRROR VERTICAL

6

P92 20YL

MIRROR COMMON

7

-

-

8

-

-

9

-

-

10

-

-

DRIVER POWER MIRROR (RHD) - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

2

P93 20YL/WT

MIRROR HORIZONTAL

3

Z8 20BK/VT

GROUND

4

P159 20DG/WT

MIRROR UNFOLD

5

P95 20DB/WT

MIRROR VERTICAL

6

P92 20YL

MIRROR COMMON

7

P160 20LB

MIRROR FOLD

8

-

-

9

-

-

10

-

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33
