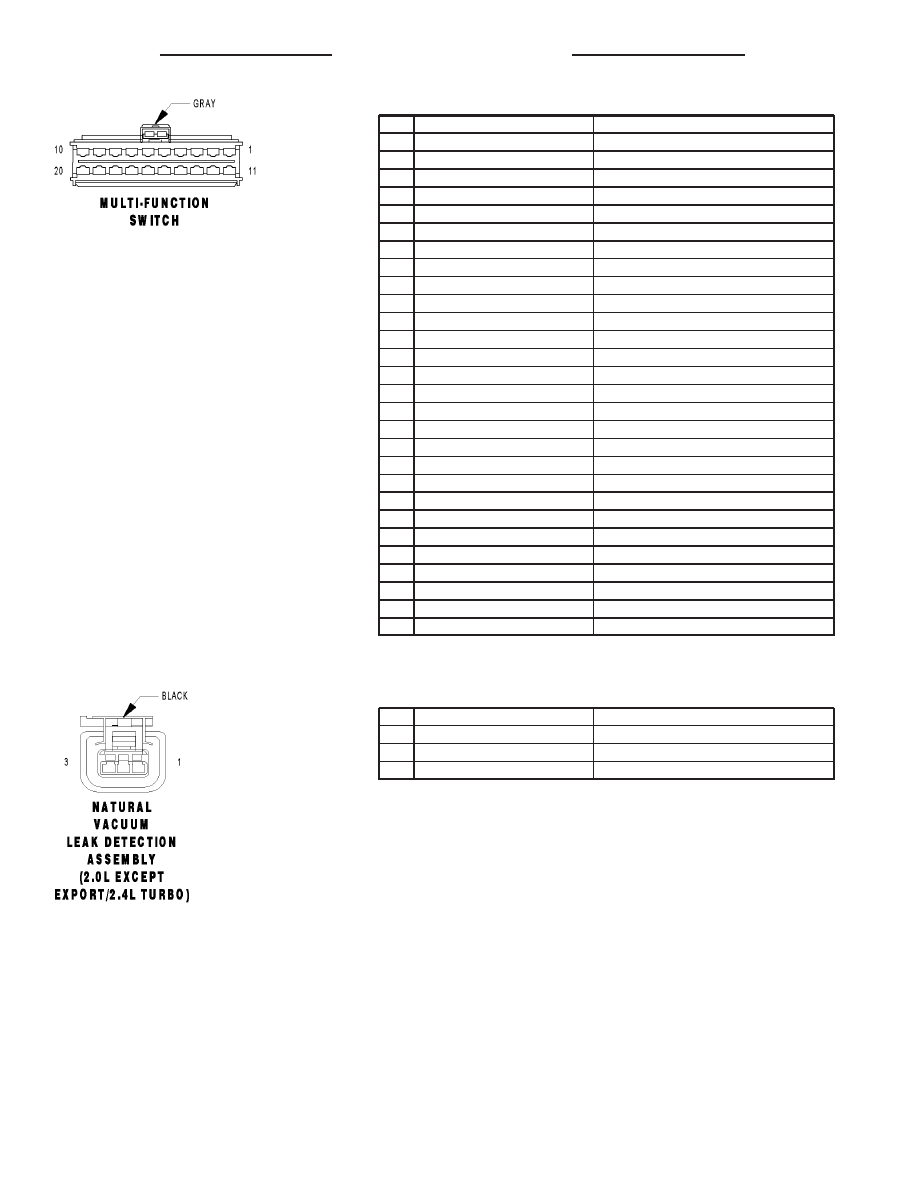

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN (EXCEPT EXPORT)

BRAKE LAMP SWITCH OUTPUT

2

L61 18LG

LEFT TURN SIGNAL

2

L61 18LG (EXPORT)

LEFT TURN SIGNAL

3

L6 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

L63 18DG/RD

LEFT TURN SIGNAL

4

L63 18DG/RD (EXPORT)

LEFT TURN SIGNAL

5

L62 18BR/RD

RIGHT TURN SIGNAL

5

L62 18BR/RD (EXPORT)

RIGHT TURN SIGNAL

6

L60 18TN

RIGHT TURN SIGNAL

6

L60 18TN (EXPORT)

RIGHT TURN SIGNAL

7

Z3 20BK/OR

GROUND

8

E19 22RD

PANEL LAMPS DIMMER SIGNAL

9

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

10

-

-

11

A15 18WT

FUSED B(+)

12

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

12

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

13

L4 14VT/WT (EXCEPT EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

13

F61 16WT/OR (EXPORT)

FUSED B(+)

14

F39 14PK/LG (EXCEPT EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

14

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

14

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

15

-

-

16

L4 12VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

17

L33 14LG/BR

DIMMER SWITCH HIGH BEAM OUTPUT

18

F3 12LB/OR

FUSED B(+)

19

F3 12LB/OR

FUSED B(+)

20

F33 18PK/RD

FUSED B(+)

NATURAL VACUUM LEAK DETECTION ASSEMBLY (2.0L EXCEPT EXPORT/2.4L TURBO) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K107 20OR

NVLD SWITCH SIGNAL

3

K106 20WT/DG

NVLD SOLENOID CONTROL

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

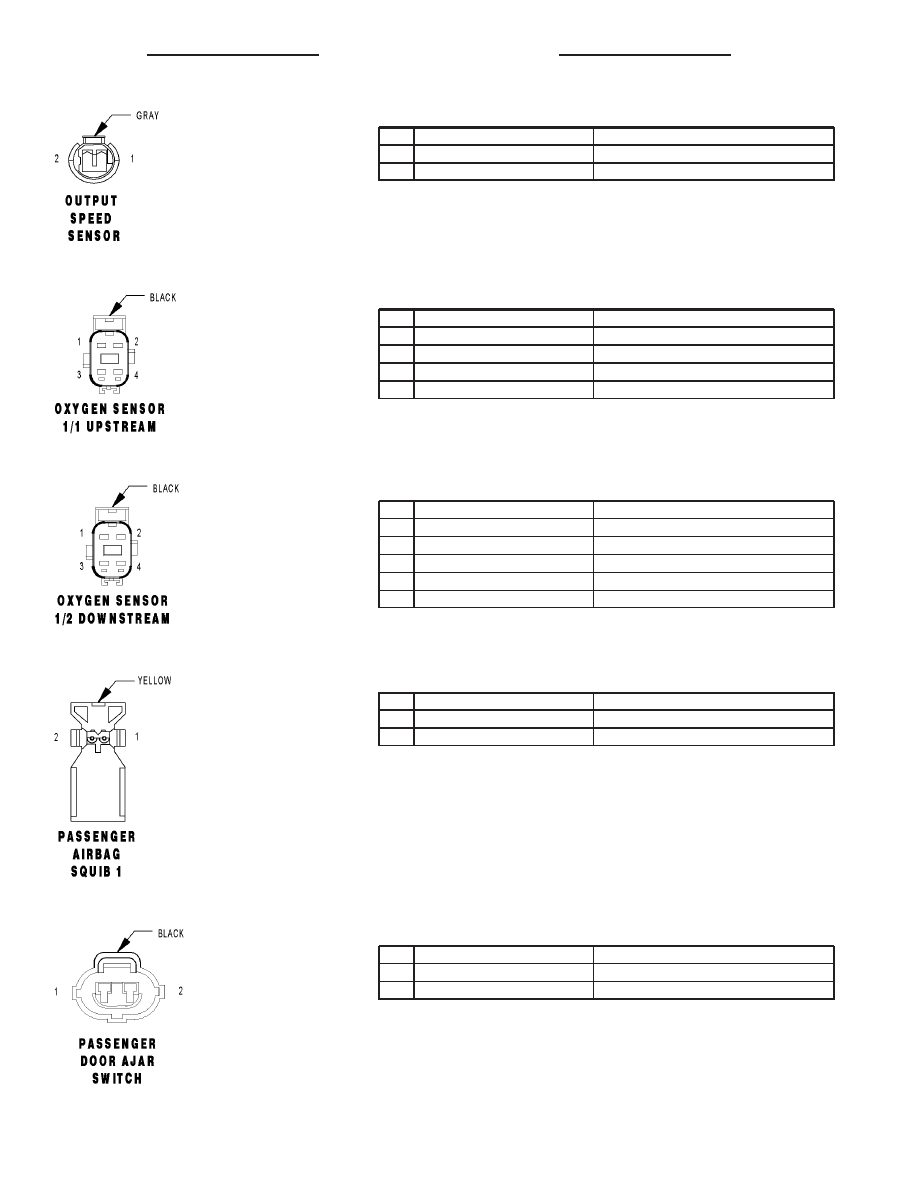

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

K99 18BR/OR

O2 1/1 HEATER CONTROL

3

K904 20DB/DG

O2 RETURN

4

K41 20BK/DG

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK (2.0L)

GROUND

1

Z1 20BK (2.4L TURBO)

GROUND

2

K199 18BR/VT

O2 1/2 HEATER CONTROL

3

K904 20DB/DG

O2 RETURN

4

K141 20TN/WT

O2 1/2 SIGNAL

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

2

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

PASSENGER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

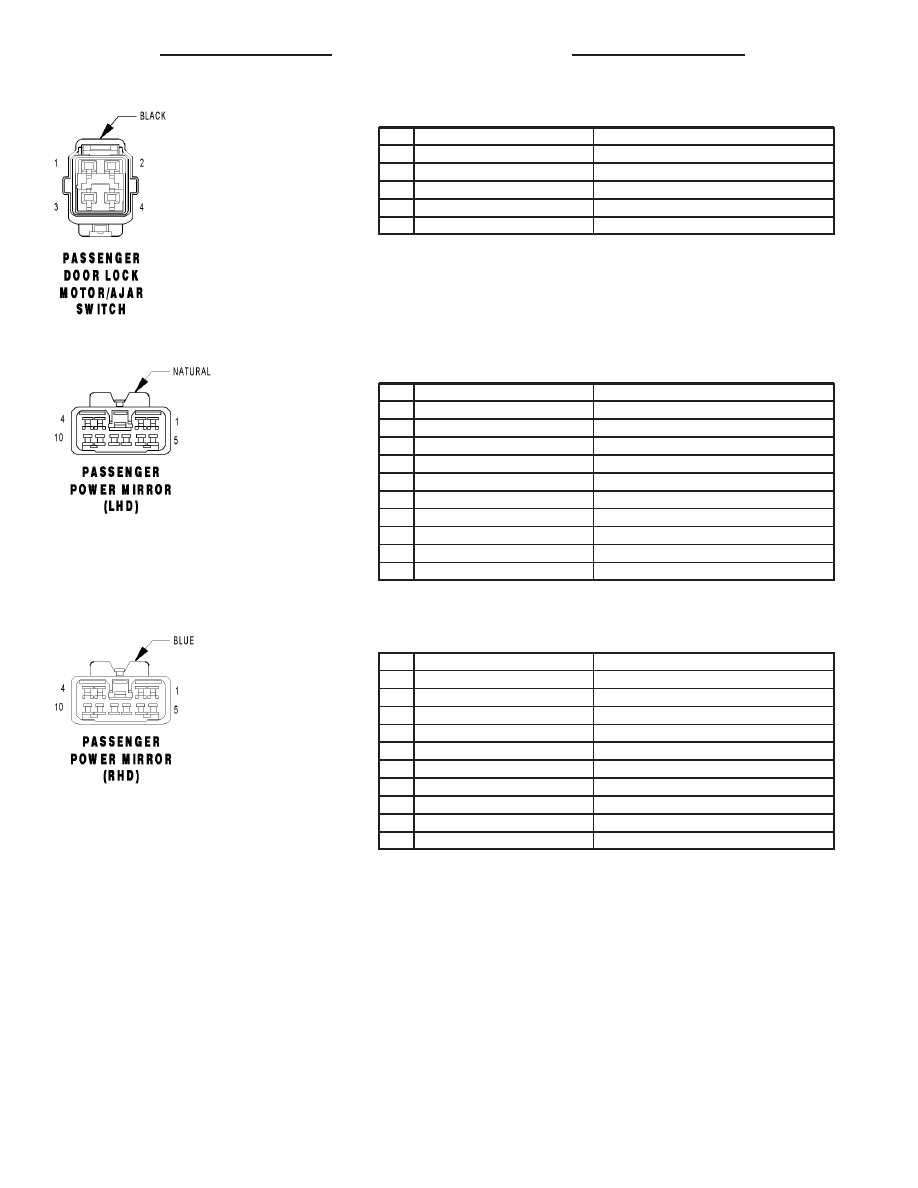

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

1

G75 20TN (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

PASSENGER POWER MIRROR (LHD) - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P93 20YL/WT

MIRROR HORIZONTAL

3

-

-

4

-

-

5

P95 20DB/WT

MIRROR VERTICAL

6

P92 20YL

MIRROR COMMON

7

-

-

8

-

-

9

-

-

10

-

-

PASSENGER POWER MIRROR (RHD) - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

2

P94 20WT/YL

MIRROR HORIZONTAL

3

Z14 20BK/YL

GROUND

4

P159 20DG/WT

MIRROR UNFOLD

5

P91 20WT/BK

MIRROR VERTICAL

6

P92 20YL

MIRROR COMMON

7

P160 20LB

MIRROR FOLD

8

-

-

9

-

-

10

-

-

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

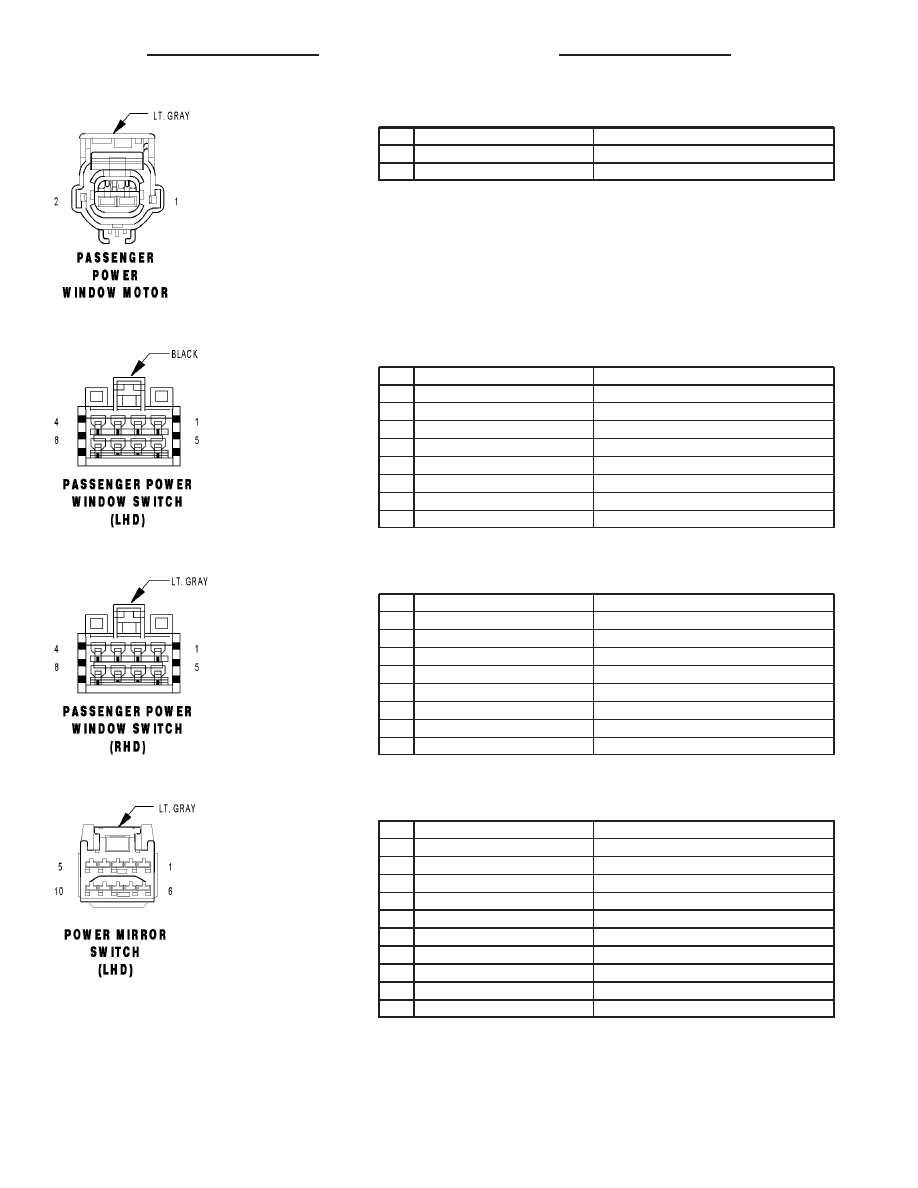

PASSENGER POWER WINDOW MOTOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 14BR

PASSENGER WINDOW DRIVER (UP)

2

Q22 14VT

PASSENGER WINDOW DRIVER (DOWN)

PASSENGER POWER WINDOW SWITCH (LHD) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q26 14VT/WT

MASTER WINDOW SWITCH RIGHT FRONT DOWN

3

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT UP

4

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

5

Q22 14VT

PASSENGER WINDOW DRIVER (DOWN)

6

-

-

7

-

-

8

Q12 14BR

PASSENGER WINDOW DRIVER (UP)

PASSENGER POWER WINDOW SWITCH (RHD) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q26 14VT/WT

MASTER WINDOW SWITCH RIGHT FRONT DOWN

3

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT UP

4

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

5

Q22 14VT

PASSENGER WINDOW DRIVER (DOWN)

6

-

-

7

-

-

8

Q12 14BR

PASSENGER WINDOW DRIVER (UP)

POWER MIRROR SWITCH (LHD) - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

P95 20DB/WT

MIRROR VERTICAL

2

P93 20YL/WT

MIRROR HORIZONTAL

3

-

-

4

Z8 20BK/VT

GROUND

5

-

-

6

P91 20WT/BK

MIRROR VERTICAL

7

P94 20WT/YL

MIRROR HORIZONTAL

8

P92 20YL

MIRROR COMMON

9

-

-

10

L6 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53
