Dodge Neon / Neon SRT-4. Manual - part 206





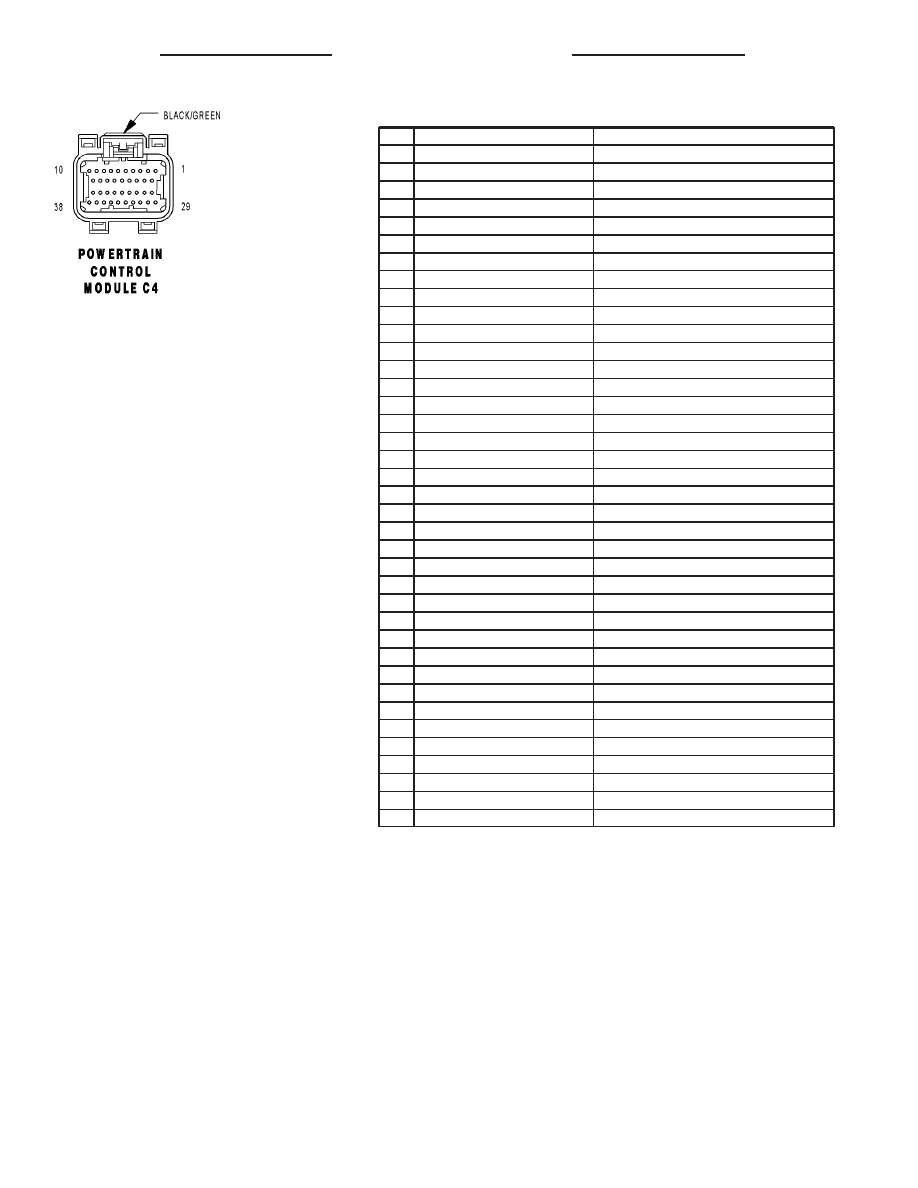

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18BR

OD SOLENOID CONTROL

2

T59 18PK/BK

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18WT

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18LB

L/R SOLENOID CONTROL

11

-

-

12

Z13 16BK/RD

GROUND

13

-

-

14

Z13 16BK/RD

GROUND

15

T1 20LG/BK

TRS T1 SENSE

16

T3 20VT

TRS T3 SENSE

17

-

-

18

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18OR/BK

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20BK/WT

TRS T41 SENSE

28

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18DG

L/R PRESSURE SWITCH SENSE

30

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

33

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

34

T13 20DB/BK

SPEED SENSOR GROUND

35

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20VT/WT

TRS T42 SENSE

38

-

-

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

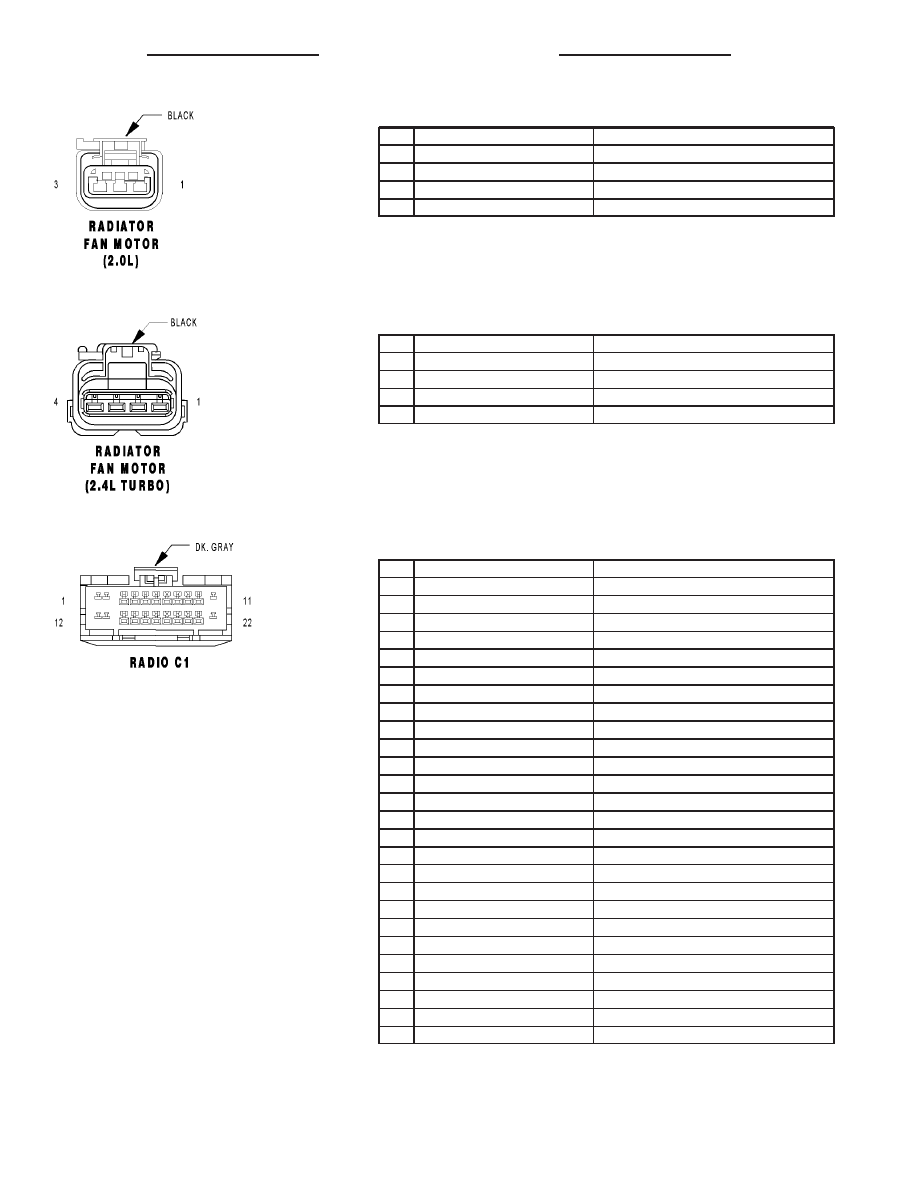

RADIATOR FAN MOTOR (2.0L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C23 12DG (EATX)

RAD FAN CONTROL/HIGH RELAY OUTPUT

1

C25 12YL (MTX)

RAD FAN RELAY OUTPUT

2

Z1 14BK

GROUND

3

C25 12YL

RAD FAN HIGH RELAY OUTPUT

RADIATOR FAN MOTOR (2.4L TURBO) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

C23 12DG

RAD FAN CONTROL/HIGH RELAY OUTPUT

3

C116 12LG/WT

RAD FAN HIGH/LOW FEED

4

C25 12YL

RAD FAN LOW RELAY OUTPUT

RADIO C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

M11 16PK/LB

FUSED B(+)

2

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 20OR

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20VT (EXCEPT SRT)

RIGHT FRONT SPEAKER (+)

7

X54 18VT (SRT)

RIGHT FRONT SPEAKER (+)

8

X56 20DB/RD (EXCEPT SRT)

RIGHT FRONT SPEAKER (-)

8

X56 18DB/RD (SRT)

RIGHT FRONT SPEAKER (-)

9

X55 20BR/RD (EXCEPT SRT)

LEFT FRONT SPEAKER (-)

9

X55 18BR/RD (SRT)

LEFT FRONT SPEAKER (-)

10

X53 20DG (EXCEPT SRT)

LEFT FRONT SPEAKER (+)

10

X53 18DG (SRT)

LEFT FRONT SPEAKER (+)

11

Z9 16BK

GROUND

12

-

-

13

-

-

14

D25 20VT/YL

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 18BR/YL

LEFT REAR SPEAKER (+)

19

X57 18BR/LB

LEFT REAR SPEAKER (-)

20

X58 18DB/OR

RIGHT REAR SPEAKER (-)

21

X52 18DB/WT

RIGHT REAR SPEAKER (+)

22

-

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

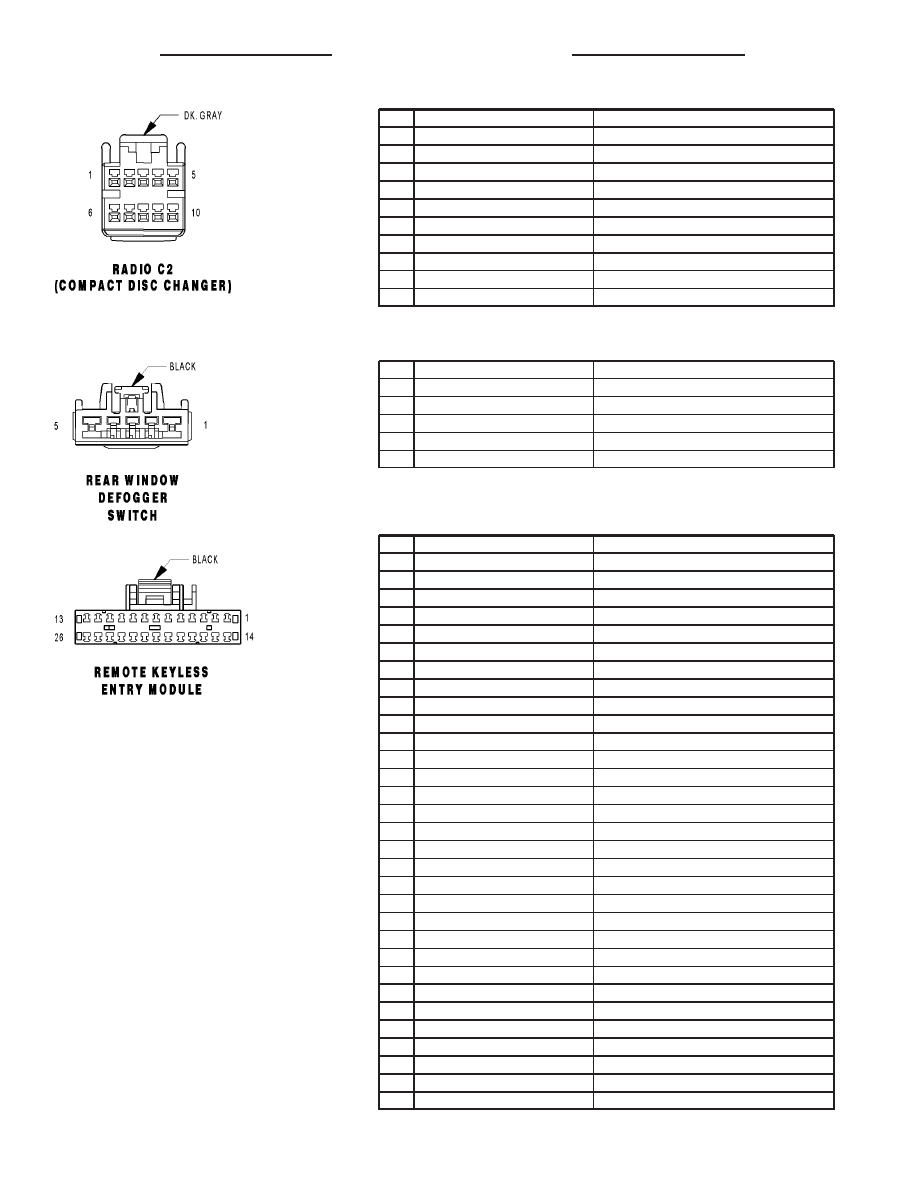

RADIO C2 (COMPACT DISC CHANGER) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

24GY/WT

AUDIO OUT RIGHT

2

24BK/OR

GROUND

3

22BK

SHIELD GROUND

4

24VT/YL

PCI BUS

5

24RD

FUSED IGNITION SWITCH OUTPUT

6

24DG/WT

AUDIO OUT LEFT

7

22BK/YL

GROUND

8

-

-

9

24OR/YL

PANEL LAMPS DIMMER SIGNAL

10

22GY/YL

B(+)

REAR WINDOW DEFOGGER SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

A4 12BK/RD

FUSED B(+)

2

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z2 22BK/LG

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

5

C15 12BK/WT

REAR WINDOW DEFOGGER SWITCH OUTPUT

REMOTE KEYLESS ENTRY MODULE - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT (EXCEPT EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

1

L63 18DG/RD (EXPORT)

LEFT TURN SIGNAL

2

L7 18BK/YL (EXCEPT EXPORT)

PARK LAMP SWITCH OUTPUT

2

L62 18BR/RD (EXPORT)

RIGHT TURN SIGNAL

3

F35 18RD

FUSED B(+)

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK

DRIVER DOOR UNLOCK RELAY OUTPUT

6

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

7

M9 20LB/OR

PASSENGER DOOR AJAR/RKE SENSE

8

Z2 18BK/LG

GROUND

9

M1 18PK

FUSED B(+)

10

P97 20LG (LHD)

LEFT DOOR SWITCH MUX

10

P96 20LG/BK (RHD)

RIGHT DOOR SWITCH MUX

11

P96 20LG/BK (LHD)

RIGHT DOOR SWITCH MUX

11

P97 20LG (RHD)

LEFT DOOR SWITCH MUX

12

Z1 20BK

GROUND

13

-

-

14

Q33 20BR/LB

DECKLID RELEASE RELAY CONTROL

15

X5 22WT/RD (EXPORT)

SIREN CONTROL

16

Q2 16LG/BK

DECKLID RELEASE RELAY OUTPUT

17

G69 20BK/OR

VTSS INDICATOR DRIVER

18

X3 22BK/RD

HORN RELAY CONTROL

19

D25 20VT/YL

PCI BUS

20

G120 18WT/DB (EXPORT)

INTRUSION SENSOR SIGNAL

21

-

-

22

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

G70 20BR/TN (EXPORT)

HOOD AJAR SWITCH SENSE

24

G71 20VT/BK

DECKLID SECURITY SWITCH SENSE

25

G75 20TN/BK (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

25

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

26

-

-

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

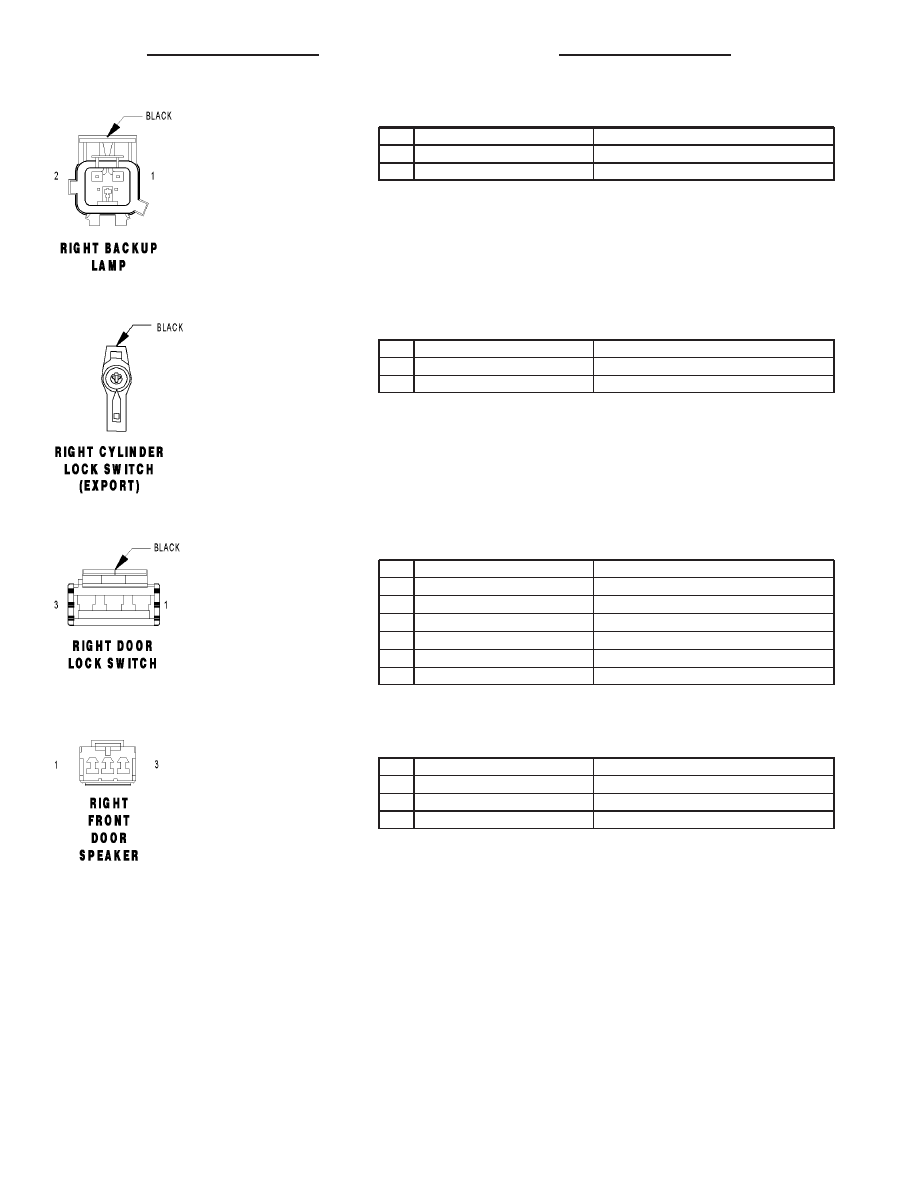

RIGHT BACKUP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L1 20VT/BK

BACKUP LAMP FEED

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 18LG

RIGHT DOOR SWITCH MUX

2

Z14 18BK

GROUND

RIGHT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P96 20LG/BK

RIGHT DOOR SWITCH MUX

2

P96 18LG (ALARM)

RIGHT DOOR SWITCH MUX

3

Z14 20BK/YL

GROUND

3

Z14 18BK (ALARM)

GROUND

3

Z14 20BK/YL (EXCEPT ALARM)

GROUND

RIGHT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

2

-

-

3

X54 20VT

RIGHT FRONT SPEAKER (+)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61
