Dodge Neon / Neon SRT-4. Manual - part 208





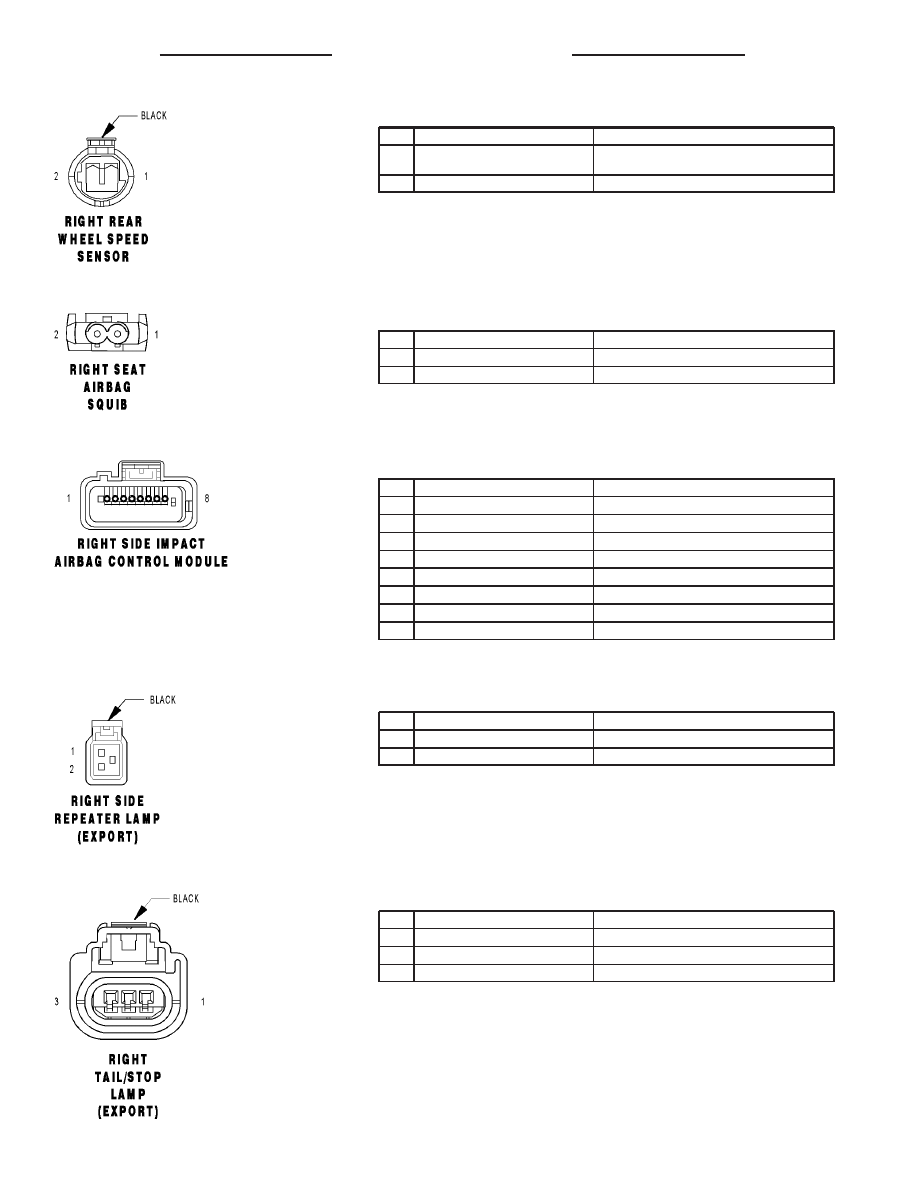

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT SEAT AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB LINE 2

2

R34 18WT

RIGHT SEAT SQUIB LINE 1

RIGHT SIDE IMPACT AIRBAG CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

1

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

R34 20OR/YL

RIGHT SEAT SQUIB LINE 1

4

R32 20YL/OR

RIGHT SEAT SQUIB LINE 2

5

Z6 20BK/PK

GROUND

6

-

-

7

-

-

8

D25 20VT/YL

PCI BUS

RIGHT SIDE REPEATER LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

2

Z1 20BK

GROUND

RIGHT TAIL/STOP LAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

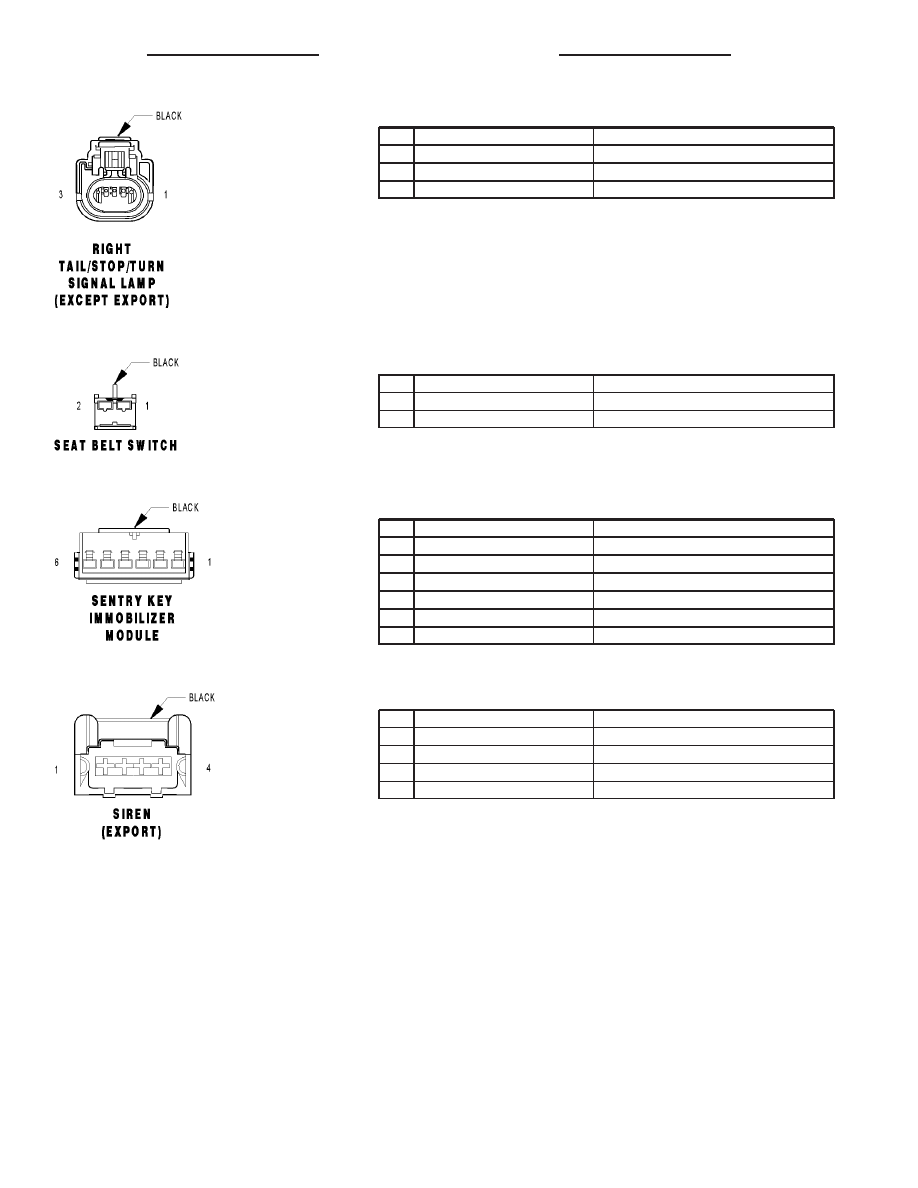

RIGHT TAIL/STOP/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L62 18BR/RD

RIGHT TURN SIGNAL

SEAT BELT SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20LG/RD

SEAT BELT SWITCH SENSE

2

Z1 20BK

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 22VT/YL

PCI BUS

3

-

-

4

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

M1 20PK

FUSED B(+)

SIREN (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X5 20WT/RD

SIREN CONTROL

2

X5 20WT/RD

SIREN CONTROL

3

Z1 18BK

GROUND

4

M1 18PK

FUSED B(+)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

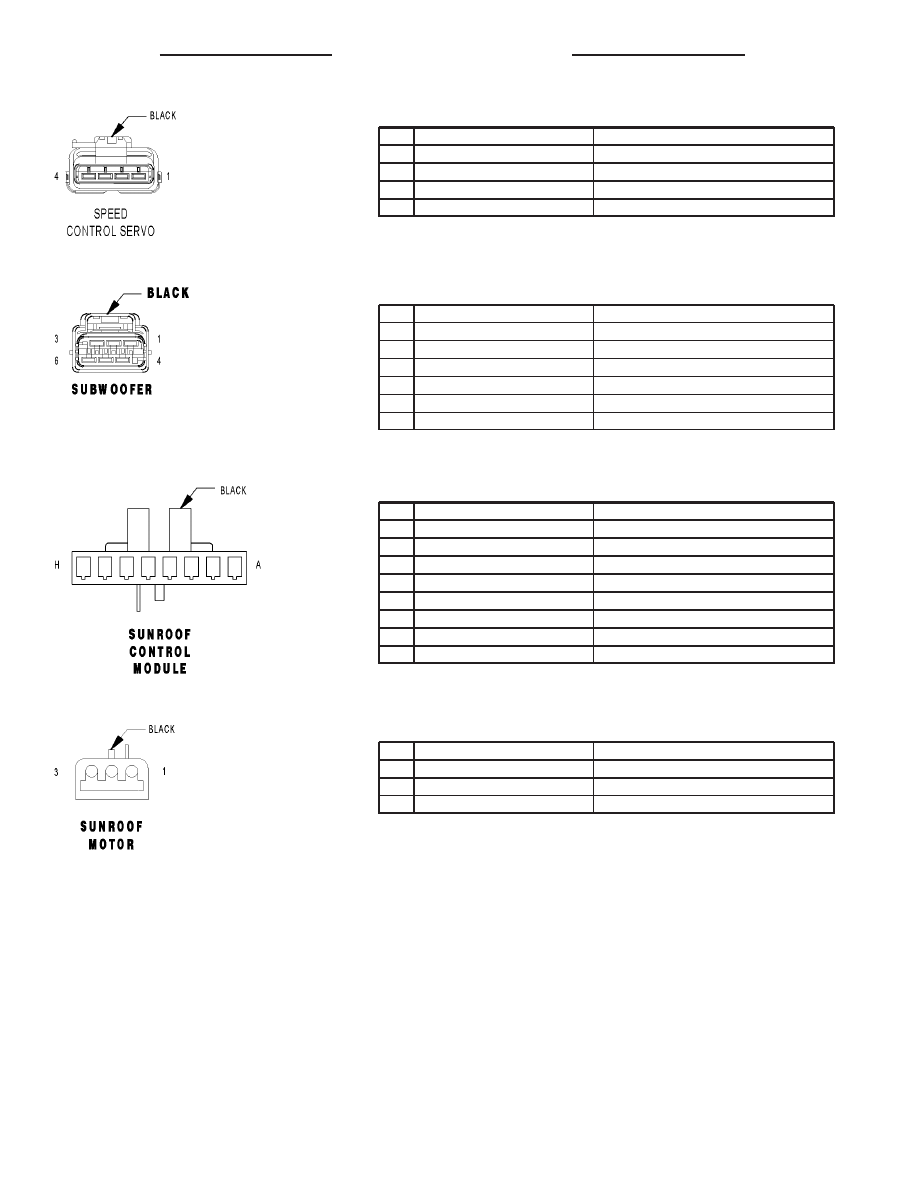

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD

S/C VACUUM CONTROL

2

V35 20LG/RD

S/C VENT CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

Z1 20BK

GROUND

SUBWOOFER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A916 14RD

FUSED B(+)

2

X53 18DG

LEFT FRONT SPEAKER (+)

3

X55 18BR/RD

LEFT FRONT SPEAKER (-)

4

X54 18VT

RIGHT FRONT SPEAKER (+)

5

X56 18DB/RD

RIGHT FRONT SPEAKER (-)

6

Z1 14BK

GROUND

SUNROOF CONTROL MODULE - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

A

Q6 18DB

SUNROOF MOTOR B(-)

B

Q5 18WT

SUNROOF MOTOR B(+)

C

Z3 18BK/OR

GROUND

D

-

-

E

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

F

Z3 18BK/VT

GROUND

G

Q43 18WT/RD

SUNROOF VENT

H

Q46 20OR

SUNROOF VENT SWITCH

SUNROOF MOTOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Q6 18DB

SUNROOF MOTOR B(-)

2

-

-

3

Q5 18WT

SUNROOF MOTOR B(+)

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

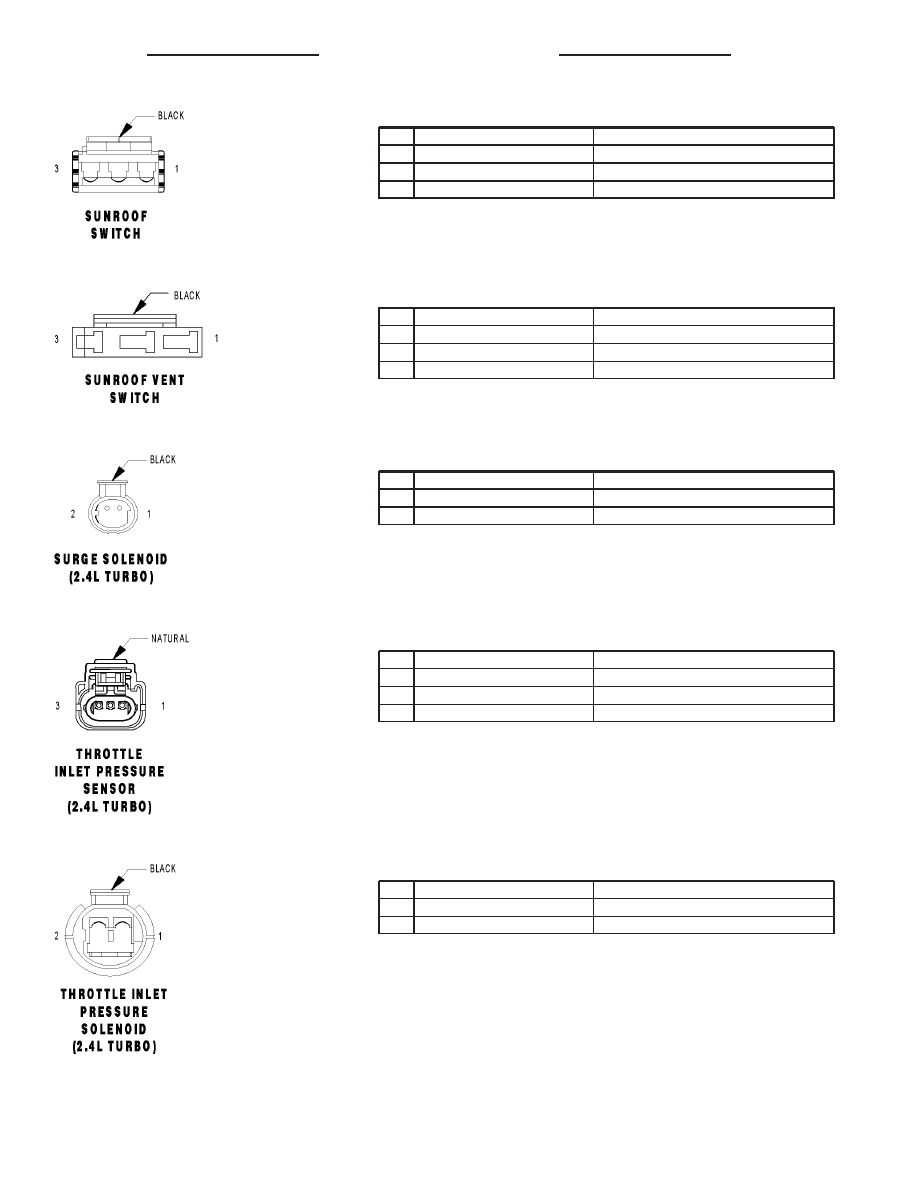

SUNROOF SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

Q43 18WT/RD

SUNROOF VENT

3

Z3 18BK/VT

GROUND

SUNROOF VENT SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z3 20BK/VT

GROUND

2

Q46 20OR

SUNROOF VENT SWITCH

3

-

-

SURGE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K150 18DB/YL

SURGE SOL CONTROL

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

THROTTLE INLET PRESSURE SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K153 18LB

TIP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

3

K6 18VT/WT

5 VOLT SUPPLY

THROTTLE INLET PRESSURE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K55 18LB

TIP SOL CONTROL

2

F12 20DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69
