CONDITION

POSSIBLE CAUSES

CORRECTION

SYSTEM DOES NOT FLASH
ON EITHER SIDE.

(1) FAULTY FUSE.

(1) REPLACE FUSE.

(2) FAULTY FLASHER UNIT.

(2) REPLACE FLASHER.

(3) LOOSE BULKHEAD
CONNECTOR.

(3) TIGHTEN CONNECTOR.

(4) LOOSE OR FAULTY REAR
WIRING HARNESS OR
TERMINALS.

(4) REPAIR WIRING HARNESS

(5) OPEN CIRCUIT TO
FLASHER UNIT.

(5) CHECK CONNECTORS, REPAIR
WIRING HARNESS.

(6) OPEN CIRCUIT IN FEED
WIRE TO TURN SIGNAL
SWITCH.

(6) CHECK CONNECTORS, REPAIR
WIRING HARNESS.

(7) FAULTY SWITCH
CONNECTION IN SWITCH.

(7) REPLACE MULTI FUNCTION
SWITCH.

(8) OPEN OR GROUNDED
CIRCUIT IN WIRING TO
EXTERNAL LAMPS.

(8) REPAIR WIRING HARNESS.

SYSTEM DOES NOT CANCEL
AFTER COMPLETION OF THE
TURN.

(1) BROKEN CANCELLING
FINGER ON SWITCH.

(1) REPLACE MULTI FUNCTION
SWITCH.

(2) BROKEN OR MISSING
CANCELLING CAM ON CLOCK
SPRING.

(2) REPLACE CLOCK SPRING.

EXTERNAL LAMPS OPERATE
PROPERLY, NO INDICATOR
LAMP OPERATION.

(1) FAULTY INDICATOR LAMP
IN INSTRUMENT CLUSTER.

(1) REPLACE LAMP.

(2) OPEN CIRCUIT OR WIRING.

(2) REPAIR WIRING HARNESS.

8L - 20

LAMPS/LIGHTING - EXTERIOR

PL/SRT-4

MULTI-FUNCTION SWITCH (Continued)

SWITCH DIAGNOSIS

To test the switch:
(1) Disconnect and isolate the battery negative

cable (Fig. 21).

(2) Remove the upper and lower steering column

shrouds. (Refer to 19 - STEERING/COLUMN/UPPER
SHROUD - REMOVAL).

(3) Disconnect the switch connector.
Using an ohmmeter, test for continuity (no resis-

tance) between the terminals of the switch as shown
in the Multi-Function Switch Continuity Test table
for diagnosis. Refer to (Fig. 18), (Fig. 19), and (Fig.
20) for connector terminal locations.

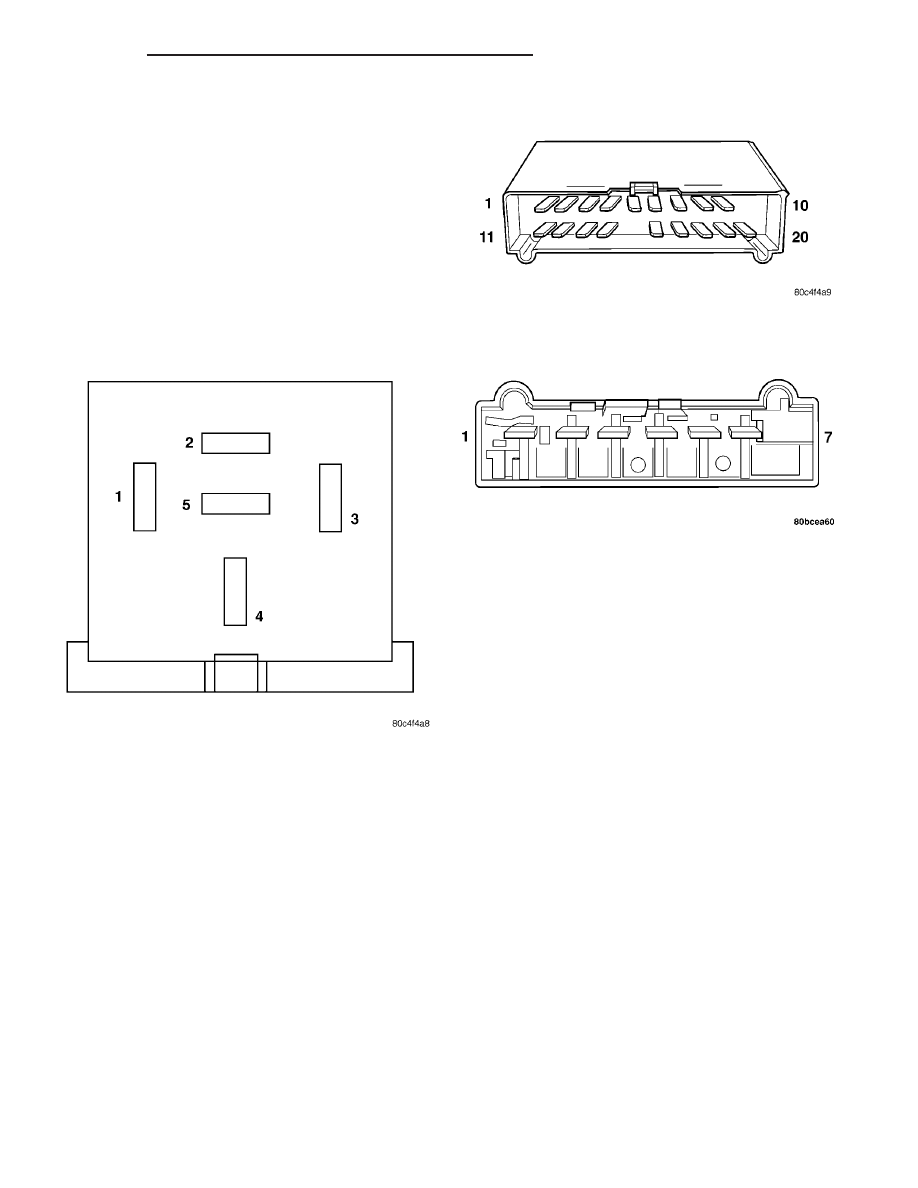

Fig. 19 MULTI-FUNCTION SWITCH CONNECTOR (B)

Fig. 20 WINDSHIELD WIPER/WASHER SWITCH

CONNECTOR (C)

Fig. 18 COMBINATION FLASHER CONNECTOR (A)

PL/SRT-4

LAMPS/LIGHTING - EXTERIOR

8L - 21

MULTI-FUNCTION SWITCH (Continued)

MULTI-FUNCTION SWITCH CONTINUITY TEST

SWITCH POSITION

MODE

CONTINUITY BETWEEN

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH OFF

HAZARD OFF

B-1 AND B-4

B-1 AND B-5

B-18 AND B-19

B-4 AND B-5

TURN SIGNAL ON
HAZARD WARNING SWITCH OFF

LEFT TURN

A-2 AND B-2

A-2 AND B-4

B-1 AND B-5

B-2 AND B-4

B-18 AND B-19

RIGHT TURN

A-2 AND B-5

B-1 AND B-4

B-5 AND B-6

B-18 AND B-19

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH ON

HAZARD ON

A-2 AND B-2

A-2 AND B-4

A-2 AND B-5

A-2 AND B-6

A-3 AND A-5

A-3 AND B-7

B-2 AND B-4

B-2 AND B-5

B-2 AND B-6

B-4 AND B-5

B-4 AND B-6

B-5 AND B-6

B-18 AND B-19

PARK LAMP

PARK

B-9 AND B-20

B-18 AND B-19

8L - 22

LAMPS/LIGHTING - EXTERIOR

PL/SRT-4

MULTI-FUNCTION SWITCH (Continued)

SWITCH POSITION

MODE

CONTINUITY BETWEEN

HEADLAMP BEAM

LOW

B-16 AND B-18

B-16 AND B-19

B-9 AND B-20

B-1 AND B-4

B-18 AND B-19

HIGH

B-17 AND B-18

B-17 AND B-19

B-9 AND B-20

B-1 AND B-4

B-18 AND B-19

OPTICAL HORN

ON

B-17 AND B-18

B-17 AND B-19

B-18 AND B-19

FRONT FOG

ON

B-13 AND B-14

B-9 AND B-20

B-16 AND B-18

B-16 AND B-19

B-18 AND B-19

REAR FOG

ON

B-12 AND B-14

B-13 AND B-14

B-9 AND B-20

B-16 AND B-18

B-16 AND B-19

B-18 AND B-19

B-12 AND B-13

MULTI-FUNCTION SWITCH DIMMER CONTROL RESISTANCE

SWITCH POSITION

RESISTANCE VALUE

DOME ON

0 ± 1% + 20

V

PARADE MODE

90.9 ± 1% + 20

V

DIM 5 (BRIGHTEST INTENSITY)

252.9 ± 1% + 20

V

DIM 4

600.9 ± 1% + 20

V

DIM 3

1204.9 ± 1% + 20

V

DIM 2

1853.9 ± 1% + 20

V

DIM 1 (DIMMEST INTENSITY)

3223.9 ± 1% + 20

V

PL/SRT-4

LAMPS/LIGHTING - EXTERIOR

8L - 23
