12.

POWERTRAIN CONTROL MODULE (PCM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Accelerator Pedal
Position Sensor and the Powertrain Control Module (PCM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace and program the Powertrain Control Module (PCM) in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 787

P2123-ACCELERATOR PEDAL POSITION SENSOR 1 CIRCUIT HIGH

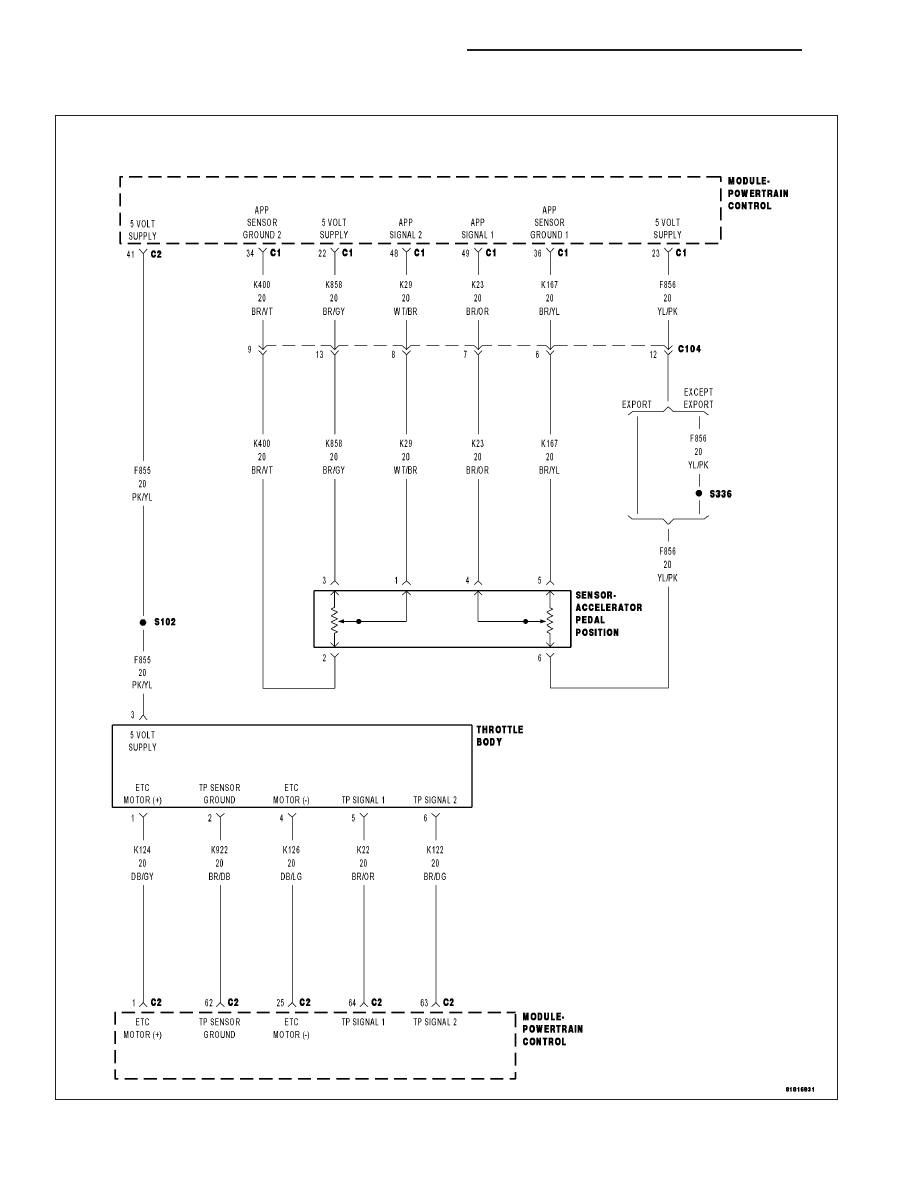

For a complete wiring diagram Refer to Section 8W

9 - 788

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

•

When Monitored:
With the ignition on and battery voltage greater than 10.4 volts.

•

Set Condition:
The PCM detects that the (K23) APP Signal 1 circuit is shorted high.

Possible Causes

INTERMITTENT DTC

(F856) 5 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO VOLTAGE

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO THE (F856) 5 VOLT SUPPLY CIRCUIT

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO THE (K858) 5 VOLT SUPPLY CIRCUIT

(K23) APP SIGNAL 1 CIRCUIT OPEN OR HIGH RESISTANCE

(K167) SENSOR GROUND CIRCUIT OPEN OR HIGH RESISTANCE

ACCELERATOR PEDAL POSITION SENSOR

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

NOTE: Diagnose and repair any system voltage or sensor supply voltage DTCs before continuing with this
test.
With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(F856) 5 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Accelerator Pedal Position Sensor connector.

Disconnect the Powertrain Control Module (PCM) connector.

Turn the ignition on.

Measure the voltage of the (F856) 5 Volt Supply circuit in the Acceler-
ator Pedal Position Sensor harness connector.

Is there any voltage present?

Yes

>> Repair the (F856) 5 Volt Supply circuit for a short to volt-

age.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 3

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 789

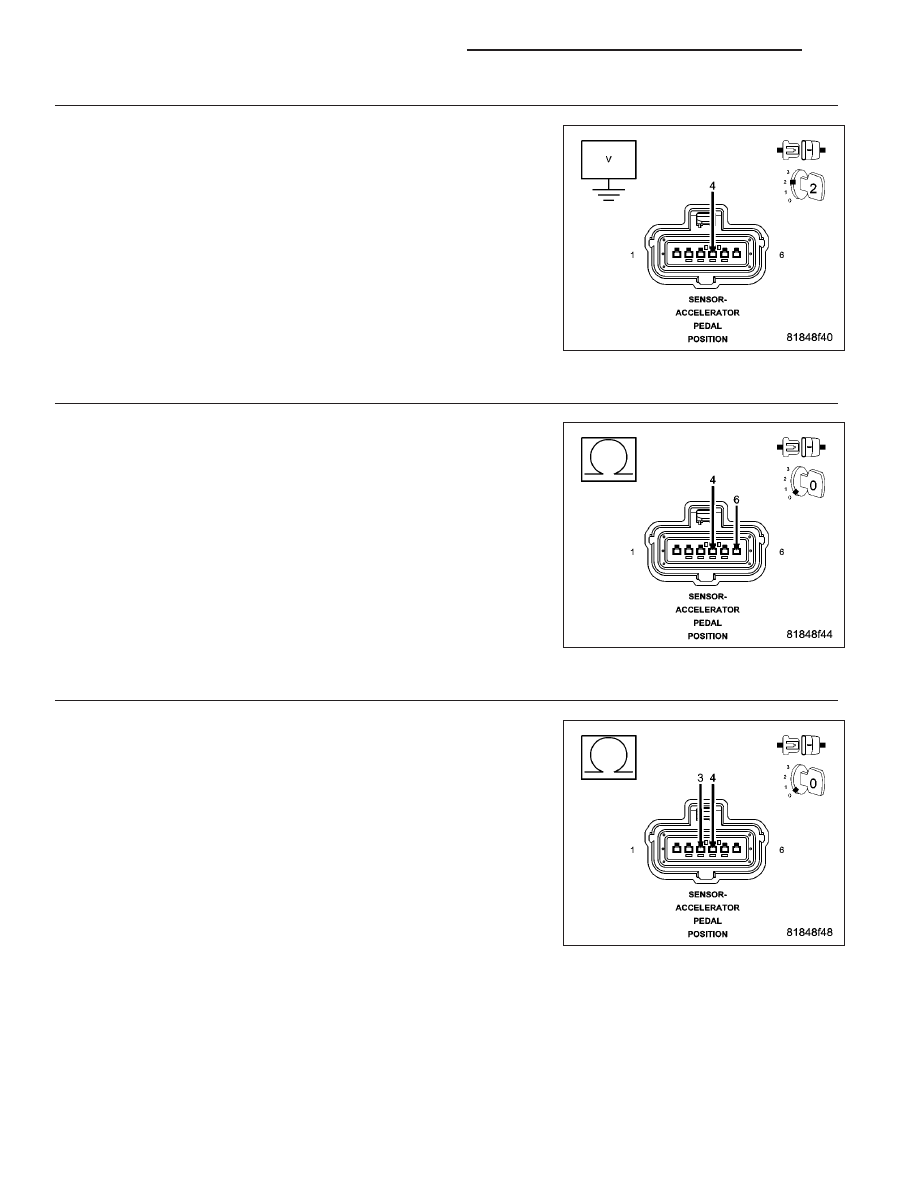

3.

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (K23) APP Signal 1 circuit in the Accelerator
Pedal Position Sensor harness connector.

Is there any voltage present?

Yes

>> Repair the (K23) APP Signal 1 circuit for a short to voltage.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 4

4.

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO THE (F856) 5 VOLT SUPPLY CIRCUIT

Measure the resistance between the (K23) APP Signal 1 circuit and the
(F856) 5 Volt Supply in the Accelerator Pedal Position Sensor harness
connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K23) APP Signal 1 circuit for a short to the

(F856) 5 Volt Supply circuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 5

5.

(K23) APP SIGNAL 1 CIRCUIT SHORTED TO THE (K858) 5 VOLT SUPPLY CIRCUIT

Measure the resistance between the (K23) APP Signal 1 circuit and the
(K858) 5 Volt Supply in the Accelerator Pedal Position Sensor harness
connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K23) APP Signal 1 circuit for a short to the

(K858) 5 Volt Supply circuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 6

9 - 790

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM
