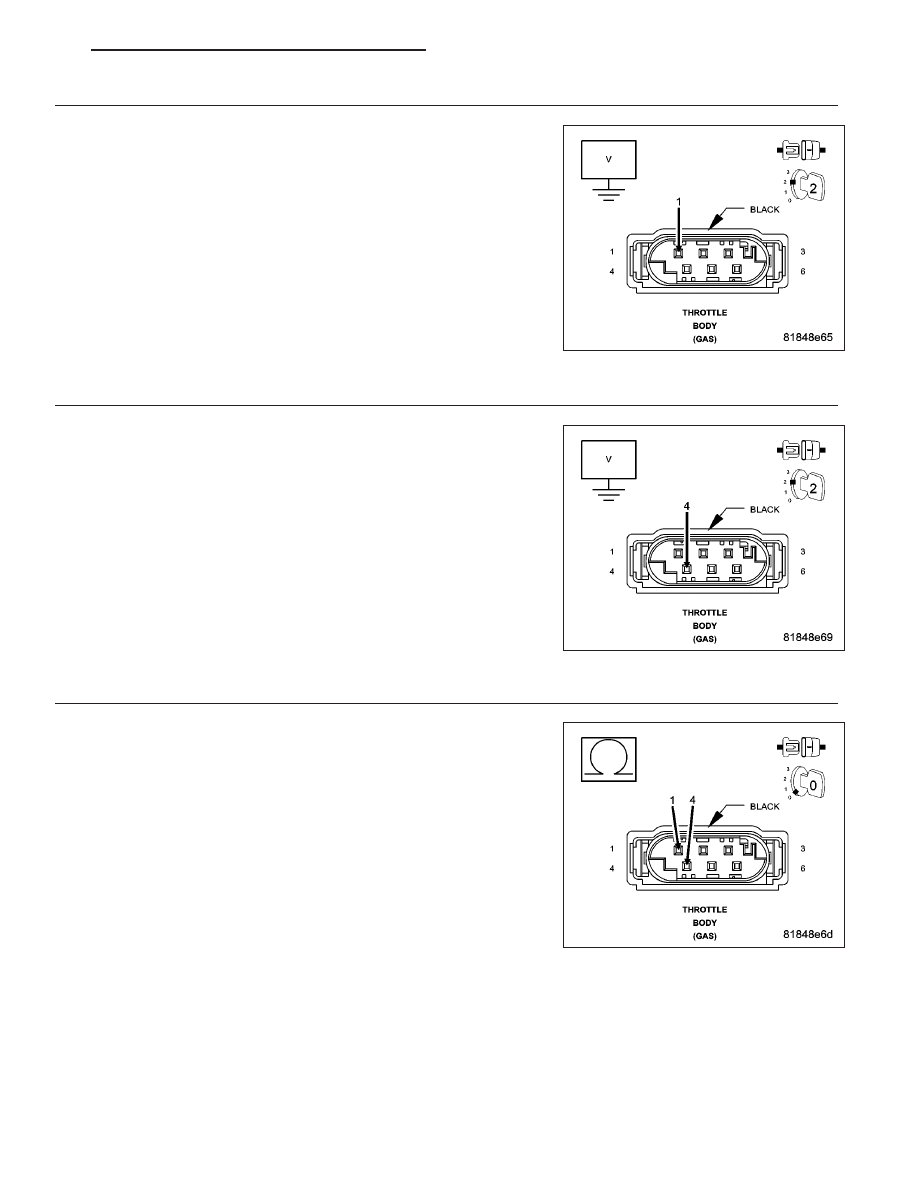

3.

(K124) ETC MOTOR (+) CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Throttle Body harness connector.

Disconnect the PCM harness connectors.

Turn the ignition on.

Measure the voltage of the (K124) ETC Motor (+) circuit.

Is there any voltage present?

Yes

>> Repair the (K124) ETC Motor (+) circuit for a short to volt-

age.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 4

4.

(K126) ETC MOTOR (-) CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (K126) ETC Motor (-) circuit.

Is there any voltage present?

Yes

>> Repair the (K126) ETC Motor (-) circuit for a short to volt-

age.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 5

5.

(K124) ETC MOTOR (+) CIRCUIT SHORTED TO THE (K126) ETC MOTOR (-) CIRCUIT

Turn the ignition off.

Measure the resistance between the (K124) ETC Motor (+) circuit and
the (K126) ETC Motor (-) circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the short to between the (K124) ETC Motor (+) cir-

cuit and the (K126) ETC Motor (-) circuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 6

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 779

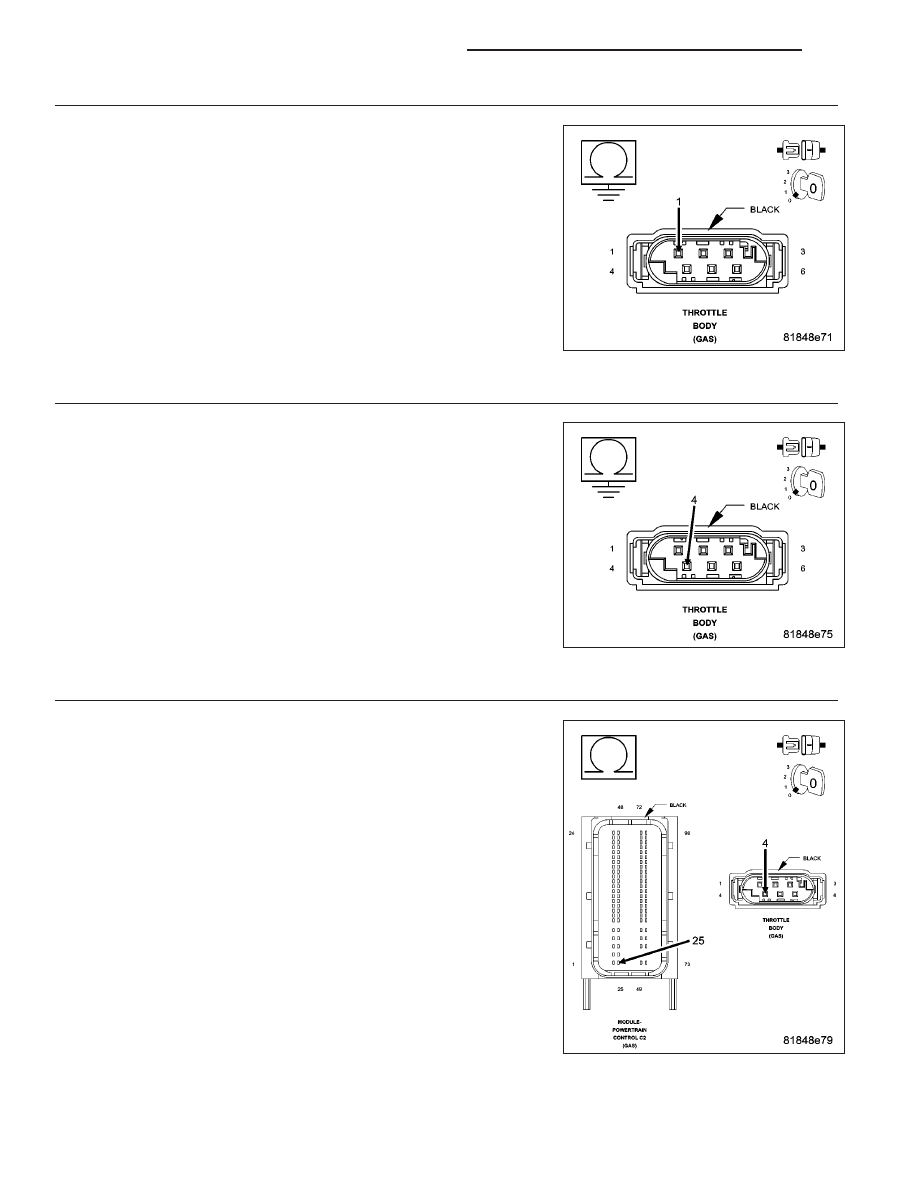

6.

(K124) ETC MOTOR (+) CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K124) ETC Motor (+)
circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K124) ETC Motor (+) cir-

cuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 7

7.

(K126) ETC MOTOR (-) CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K126) ETC Motor (-)
circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K126) ETC Motor (-) cir-

cuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 8

8.

(K126) ETC MOTOR (-) CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K126) ETC Motor (-) circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go to 9

No

>> Repair the (K126) ETC Motor (-) circuit for an open circuit

or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 780

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

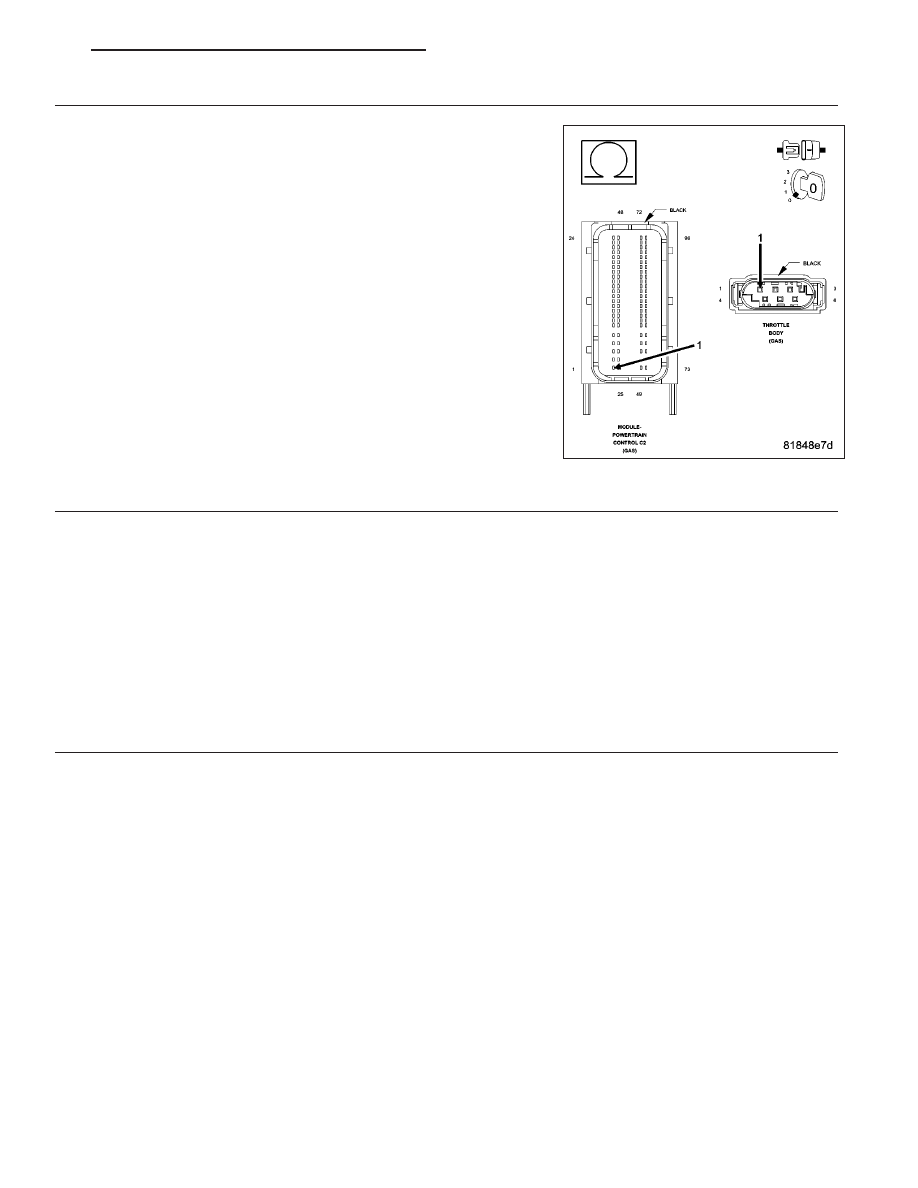

9.

(K124) ETC MOTOR (+) CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K124) ETC Motor (+) circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go to 10

No

>> Repair the (K124) ETC Motor (+) circuit for an open circuit

or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

10.

ETC MOTOR

Reconnect the Throttle Body harness connector.

NOTE: Measure the resistance at the PCM harness connector to avoid damaging throttle body connector
terminals.
Measure the resistance between the (K124) ETC Motor (+) circuit and the (K126) ETC Motor (-) circuit.

Is the resistance between 2.5 and 25 ohms at closed throttle?

Yes

>> Go to 11

No

>> Replace the Throttle Body Assembly. Disconnect the Battery when replacing the Throttle Body Assem-

bly. After installation is complete, use a scan tool and perform the ETC RELEARN function.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

11.

POWERTRAIN CONTROL MODULE (PCM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Throttle Body and
the Powertrain Control Module (PCM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 781

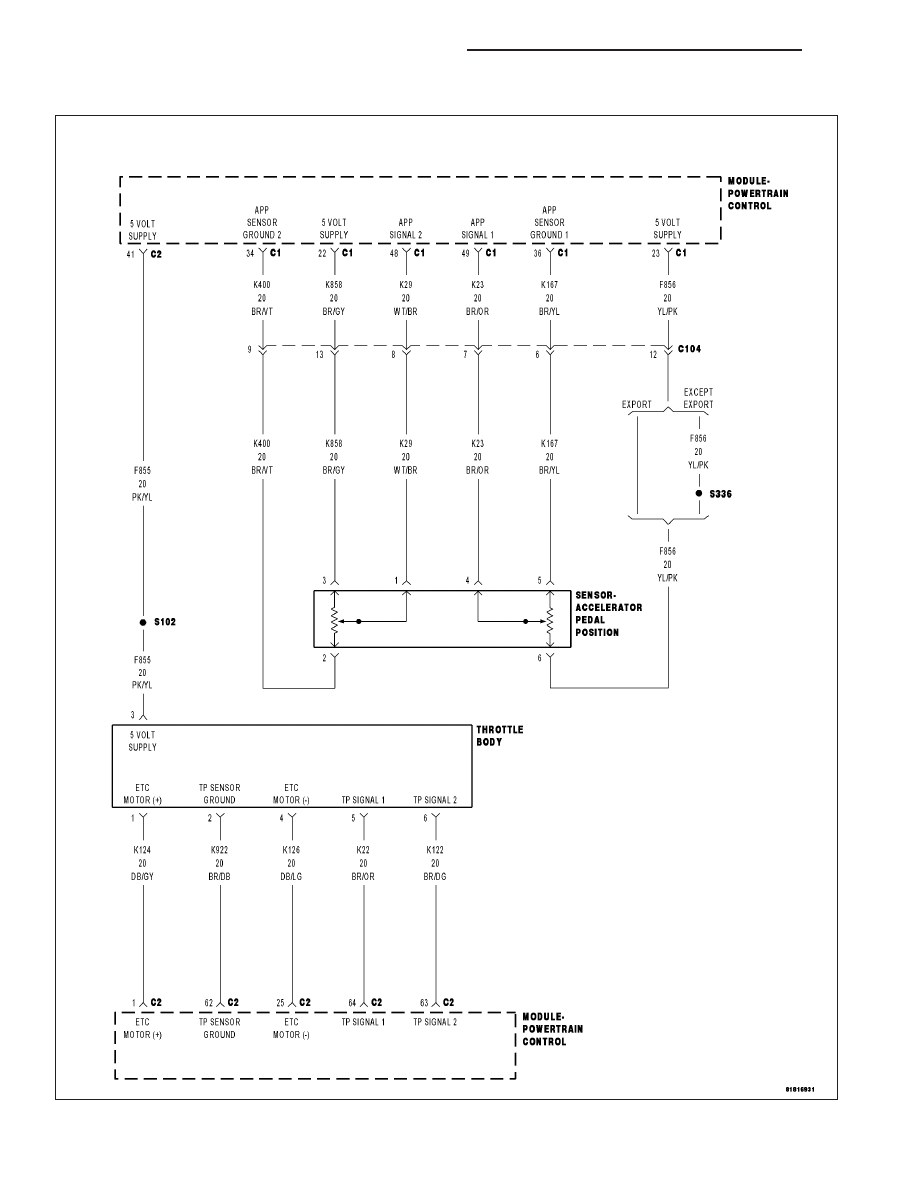

P2122-ACCELERATOR PEDAL POSITION SENSOR 1 CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W
