C201 - LT. GRAY (BODY SIDE) 43 WAY

CAV

CIRCUIT

FUNCTION

1

A411 20RD/LG

FUSED B(+) (I.O.D.)

2

A412 20RD/DB

FUSED B(+) (I.O.D.)

3

A413 18RD/LB

FUSED B(+) (I.O.D.)

4

A415 20RD/TN

FUSED B(+) (I.O.D.)

5

A417 20RD/DG

FUSED B(+) (I.O.D.)

6

A418 20RD/BK

FUSED B(+) (I.O.D.)

7

T44 20YL/DG

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

8

T5 20DG/LG

AUTOSTICK UPSHIFT SWITCH SIGNAL

9

V71 20VT/OR

S/C SIGNAL 1

10

V72 20OR/VT

S/C SIGNAL 2

11

V937 20VT/BR

S/C SWITCH GROUND

12

A932 16RD/BR

DOOR LOCK POWER-FUSED B(+)

13

A952 20RD/OR

FUSED B(+)

14

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

15

-

-

16

A927 16RD/GY

FUSED B(+)

17

-

-

18

A935 20RD

FUSED B(+)

19

A999 16RD/WT

FUSED B(+)

20

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

21

X201 18GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

22

X291 18GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

23

X202 18DG/VT (BASE)

RIGHT FRONT DOOR SPEAKER (+)

24

X292 18DG/YL (BASE)

RIGHT FRONT DOOR SPEAKER (-)

25

X51 18DG/DB

LEFT REAR SPEAKER (+)

26

X52 18GY/DB

RIGHT REAR SPEAKER (+)

27

X58 18GY/OR

RIGHT REAR SPEAKER (-)

28

F961 20PK/LB

IGNITION SWITCH OUTPUT (START)

29

R61 18LG/VT

DRIVER SQUIB 2 LINE 2

30

R62 18LB/VT

PASSENGER SQUIB 2 LINE 2

31

R63 18LG/BK

DRIVER SQUIB 2 LINE 1

32

-

-

33

D264 20DB/WT

CAN C BUS (-)

34

D265 20DB/WT

CAN C BUS (+)

35

X57 18DG/BR

LEFT REAR SPEAKER (-)

36

-

-

37

-

-

38

-

-

39

-

-

40

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

41

X209 18GY/TN

LEFT INSTRUMENT PANEL SPEAKER (+)

42

X299 18GY/BR

LEFT INSTRUMENT PANEL SPEAKER (-)

43

C7 14DB/PK

BLOWER MOTOR CONTROL

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

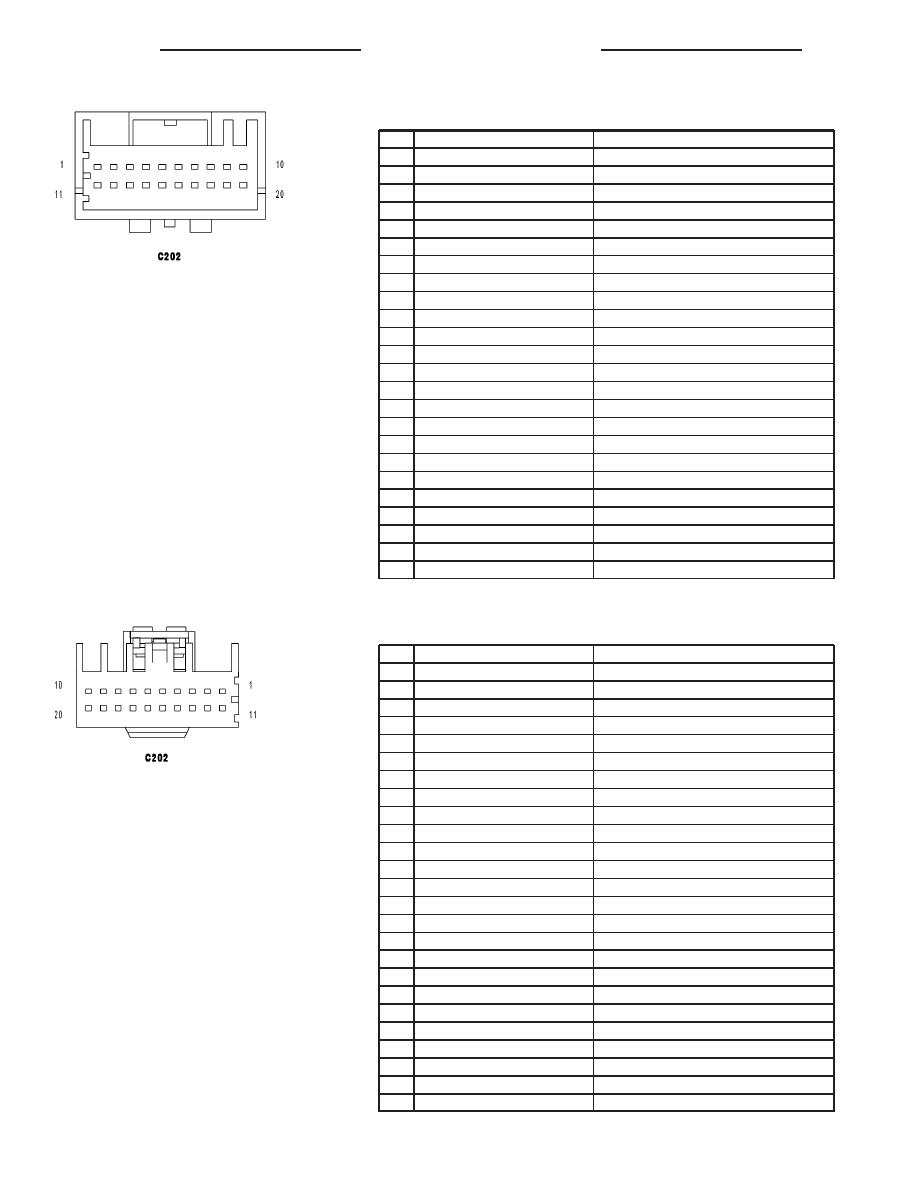

C202 - LT. GRAY (HEADLINER SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

X712 20DG/LB (HANDS FREE)

MICROPHONE 1 IN(+)

1

A415 20RD/TN (PREMIUM SECURITY)

FUSED B(+) (I.O.D.)

2

X722 20LB/DG

MICROPHONE 2 IN(+)

3

X730 20GY/YL (HANDS FREE)

VOICE RECOGNITION/PHONE SWITCH SIGNAL

3

D54 20WT/PK (PREMIUM SECURITY)

CAN B BUS (-)

4

X792 20BK/VT (HANDS FREE)

MICROPHONE IN(-)

4

D55 20WT/OR (PREMIUM SECURITY)

CAN B BUS (+)

5

X793 20DG/YL (HANDS FREE)

MICROPHONE FEED

5

D96 20WT/LB (PREMIUM SECURITY)

SIREN SIGNAL CONTROL

6

X835 20BK/DB

SENSOR GROUND

7

Z936 20BK/LB

GROUND

8

Z941 20BK/YL

GROUND

9

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

10

A417 20RD/DG

FUSED B(+) (I.O.D.)

11

G38 18GY/BK

UGDO ENABLE CONTROL CIRCUIT

12

M24 20YL/WT

COURTESY LAMPS DRIVER

13

M27 20YL/LB

READING/RAIL LAMPS DRIVER

14

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

15

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

16

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

17

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

18

-

-

19

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

20

F985 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

C202 - LT. GRAY (INSTRUMENT PANEL SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

X712 20DG/LB (HANDS FREE)

MICROPHONE 1 IN(+)

1

A415 20RD/TN (PREMIUM SECURITY)

FUSED B(+) (I.O.D.)

2

X722 20LB/DG

MICROPHONE 2 IN(+)

3

X730 20GY/YL (HANDS FREE)

VOICE RECOGNITION/PHONE SWITCH SIGNAL

3

D54 20WT/PK (PREMIUM SECURITY)

CAN B BUS (-)

4

X792 20LB/TN (HANDS FREE)

MICROPHONE IN(-)

4

D55 20WT/OR (PREMIUM SECURITY)

CAN B BUS (+)

5

X793 20DG/YL (HANDS FREE)

MICROPHONE FEED

5

D96 20WT/BR (PREMIUM SECURITY)

SIREN SIGNAL CONTROL

6

X835 20OR/BK

SENSOR GROUND

7

Z936 20BK/LB

GROUND

8

Z941 16BK/WT (OPTION 1)

GROUND

8

Z941 20BK/WT (OPTION 2)

GROUND

9

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

10

A417 20RD/DG

FUSED B(+) (I.O.D.)

11

G38 20GY

UGDO ENABLE CONTROL CIRCUIT

12

M24 20YL/WT

COURTESY LAMPS DRIVER

13

M27 20YL/LB

READING/RAIL LAMPS DRIVER

14

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

15

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

16

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

17

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

18

-

-

19

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

20

F985 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

PM

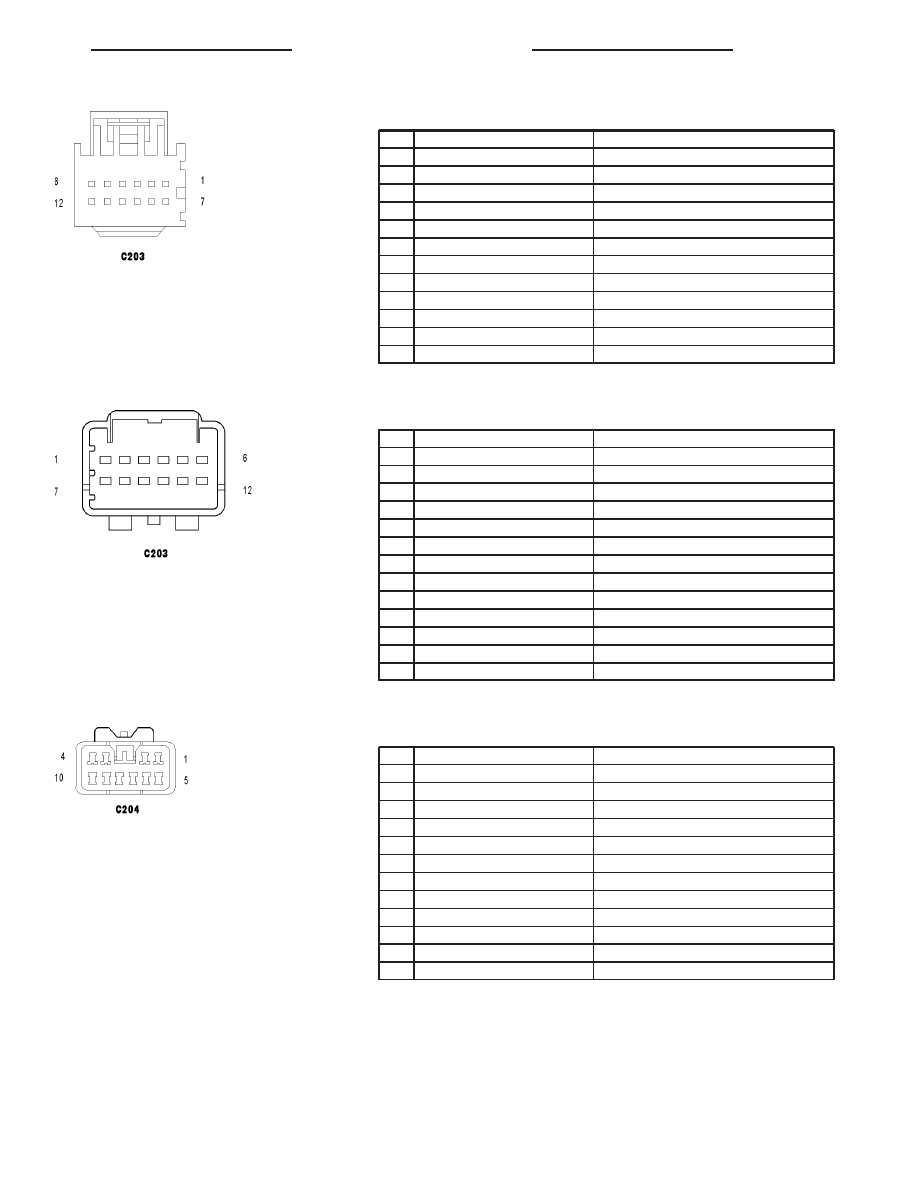

C203 - LT. GRAY (A-PILLAR JUMPER SIDE) 12 WAY

CAV

CIRCUIT

FUNCTION

1

A927 16RD

FUSED B(+)

2

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

3

-

-

4

-

-

5

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

6

F996 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

8

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

9

Z937 16BK

GROUND

10

-

-

11

-

-

12

-

-

C203 - LT. GRAY (INSTRUMENT PANEL SIDE) 12 WAY

CAV

CIRCUIT

FUNCTION

1

A927 20RD/GY (EXCEPT SUNROOF)

FUSED B(+)

1

A927 16RD/GY (SUNROOF)

FUSED B(+)

2

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

3

-

-

4

-

-

5

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

6

F996 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

8

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

9

Z937 16BK/YL

GROUND

10

-

-

11

-

-

12

-

-

C204 - NATURAL (INSTRUMENT PANEL SIDE) 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

Z937 20BK/YL

GROUND

4

F996 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P801 18LG/PK

110 VOLT AC LINE 1

6

P805 18LG/DB (OPTION 1)

INVERTER ENABLE SWITCH SIGNAL

6

P805 18LG/LB (OPTION 2)

INVERTER ENABLE SWITCH SIGNAL

7

P809 18LG/LB (OPTION 1)

110 VOLT AC COMMON

7

P809 18LG (OPTION 2)

110 VOLT AC COMMON

8

-

-

9

-

-

10

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

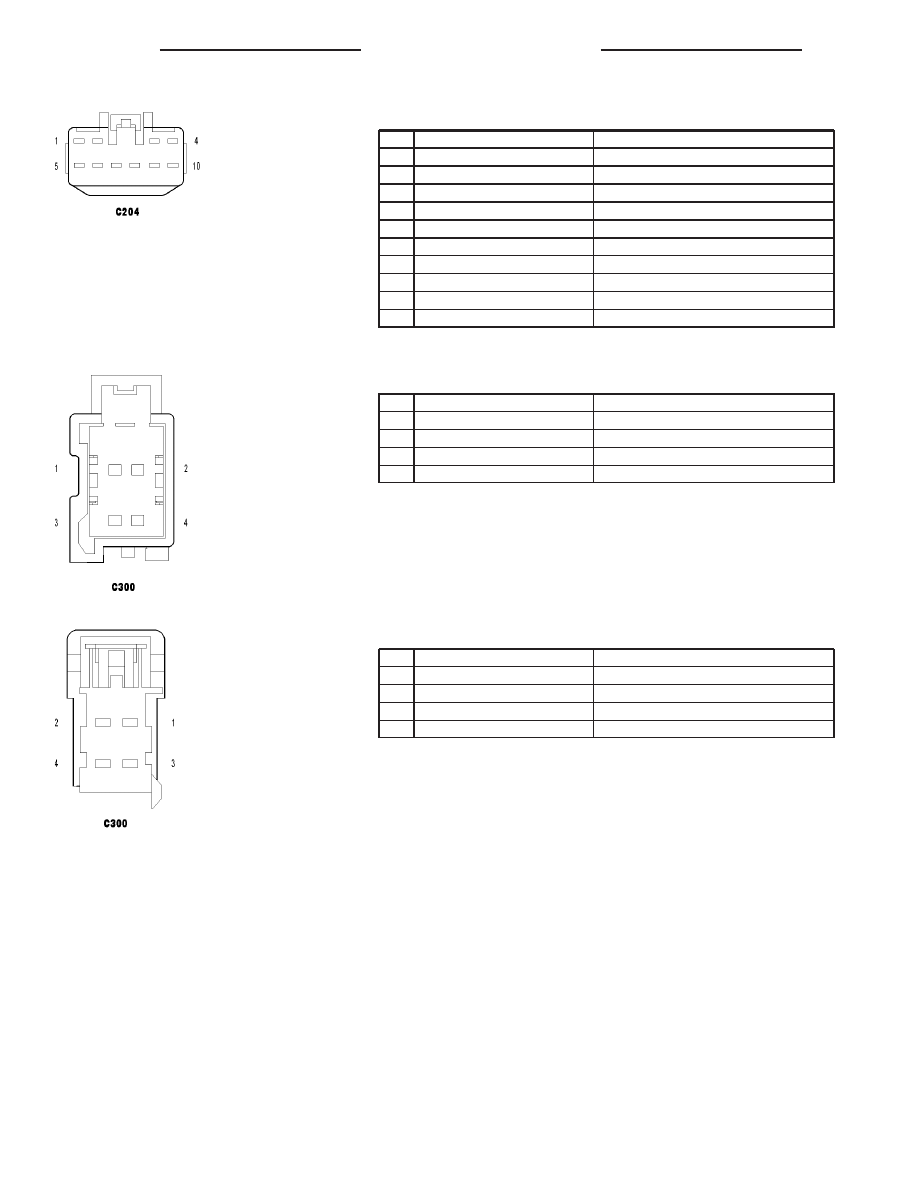

C204 - NATURAL (CENTER CONSOLE SIDE) 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

Z937 20BK

GROUND

4

F996 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P801 18LG

110 VOLT AC LINE 1

6

P805 18LG/LB

INVERTER ENABLE SWITCH SIGNAL

7

P809 18LG/TN

110 VOLT AC COMMON

8

-

-

9

-

-

10

-

-

C300 - LT. GRAY (BODY SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

K107 18VT/WT

ESM SIGNAL

2

Z965 20BK/GY

GROUND

3

T312 20YL/VT

REAR DIFFERENTIAL SOLENOID CONTROL

4

T78 20YL/BK

SOLENOID SUPPLY VOLTAGE

C300 - LT. GRAY (DIFF VENT JUMPER SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

K106 18VT/LB

ESM SIGNAL

2

Z965 20BK

GROUND

3

T312 20YL/VT

REAR DIFFERENTIAL SOLENOID CONTROL

4

T78 20YL

SOLENOID SUPPLY VOLTAGE

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

PM
