Dodge Caliber. Manual - part 634





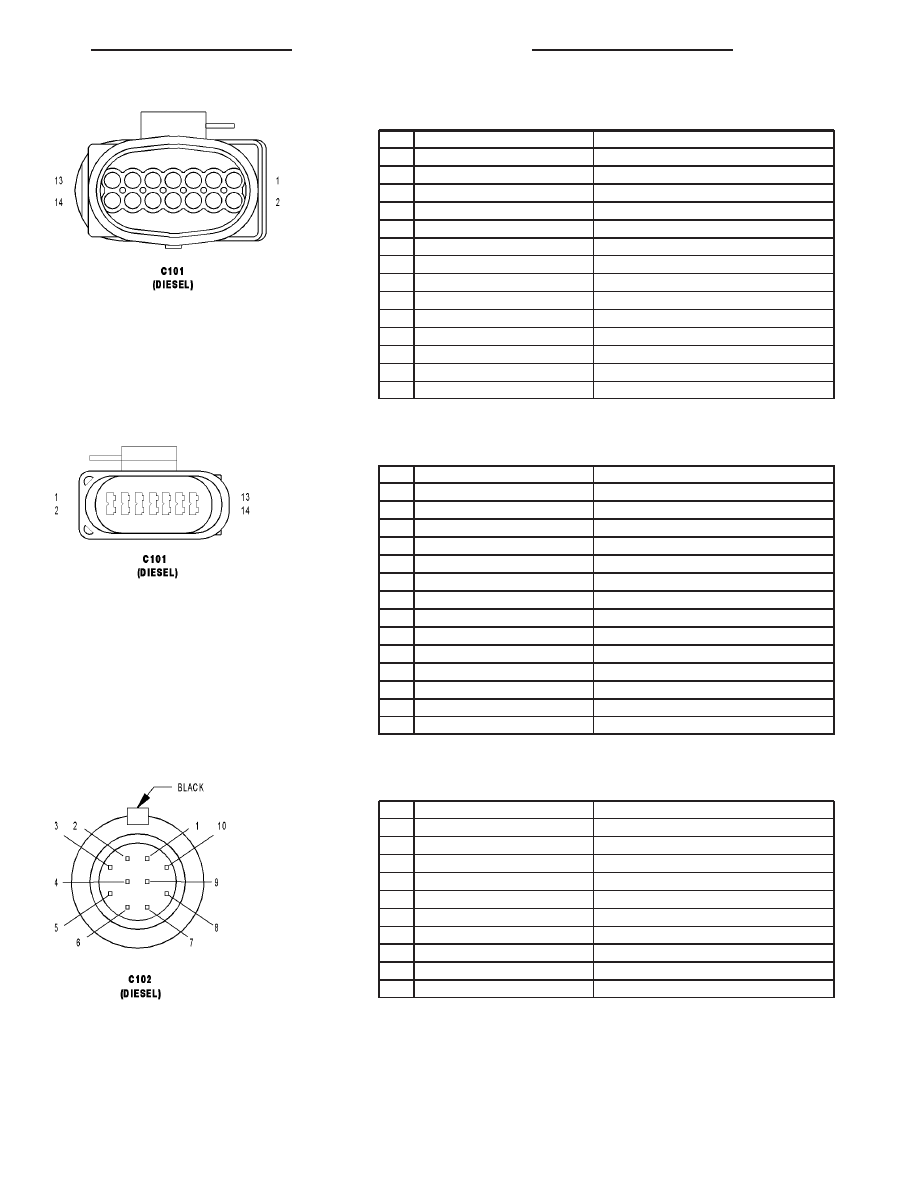

C101 (DIESEL) - BLACK (POWERTRAIN SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

K844 20DB/YL

CMP SENSOR 5 VOLT SUPPLY

2

K44 20DB/GY

CMP 1/1 SIGNAL

3

K944 20BK/GY

CMP SENSOR GROUND

4

K853 20DB/BR

CKP SENSOR 5 VOLT SUPPLY

5

K24 20BR/LB

CKP SENSOR SIGNAL

6

K925 20DB/GY

CKP SENSOR GROUND

7

G6 20VT/GY

EOP SIGNAL

8

K343 20BR/YL

FUSED MAIN RELAY OUTPUT

9

K601 20BR/VT

EGR AIR FLOW CONTROL VALVE CONTROL

10

K604 20BR/WT

EGR AIR FLOW CONTROL VALVE SIGNAL

11

Z924 20BK

GROUND

12

-

-

13

-

-

14

-

-

C101 (DIESEL) - BLACK (ENGINE SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

K844 20DB/YL

CMP SENSOR 5 VOLT SUPPLY

2

K44 20DB/GY

CMP 1/1 SIGNAL

3

K944 20BK/GY

CMP SENSOR GROUND

4

K853 20DB/BR

CKP SENSOR 5 VOLT SUPPLY

5

K24 20BR/LB

CKP SENSOR SIGNAL

6

K925 20DB/WT

CKP SENSOR GROUND

7

G6 20VT/GY

EOP SIGNAL

8

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

9

K601 16BR/VT

EGR AIR FLOW CONTROL VALVE CONTROL

10

K604 20BR/WT

EGR AIR FLOW CONTROL VALVE SIGNAL

11

Z924 16BK

GROUND

12

-

-

13

-

-

14

-

-

C102 (DIESEL) - BLACK (INJECTOR SIDE) 10 WAY

CAV

CIRCUIT

FUNCTION

1

K614 16BR/LB

FUEL INJECTOR 4 LOW-SIDE CONTROL

2

K613 16BR/WT

FUEL INJECTOR 3 LOW-SIDE CONTROL

3

A203 16BK/DB

GLOW PLUG 2 CONTROL

4

-

-

5

A202 16BK/RD

GLOW PLUG 1 CONTROL

6

K612 16BR/LG

FUEL INJECTOR 2 LOW-SIDE CONTROL

7

K611 16BR/RD

FUEL INJECTOR 1 LOW-SIDE CONTROL

8

A204 16BK/DG

GLOW PLUG 3 CONTROL

9

K663 14BR/YL

FUEL INJECTOR HIGH-SIDE COMMON

10

A208 16BK/GY

GLOW PLUG 4 CONTROL

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

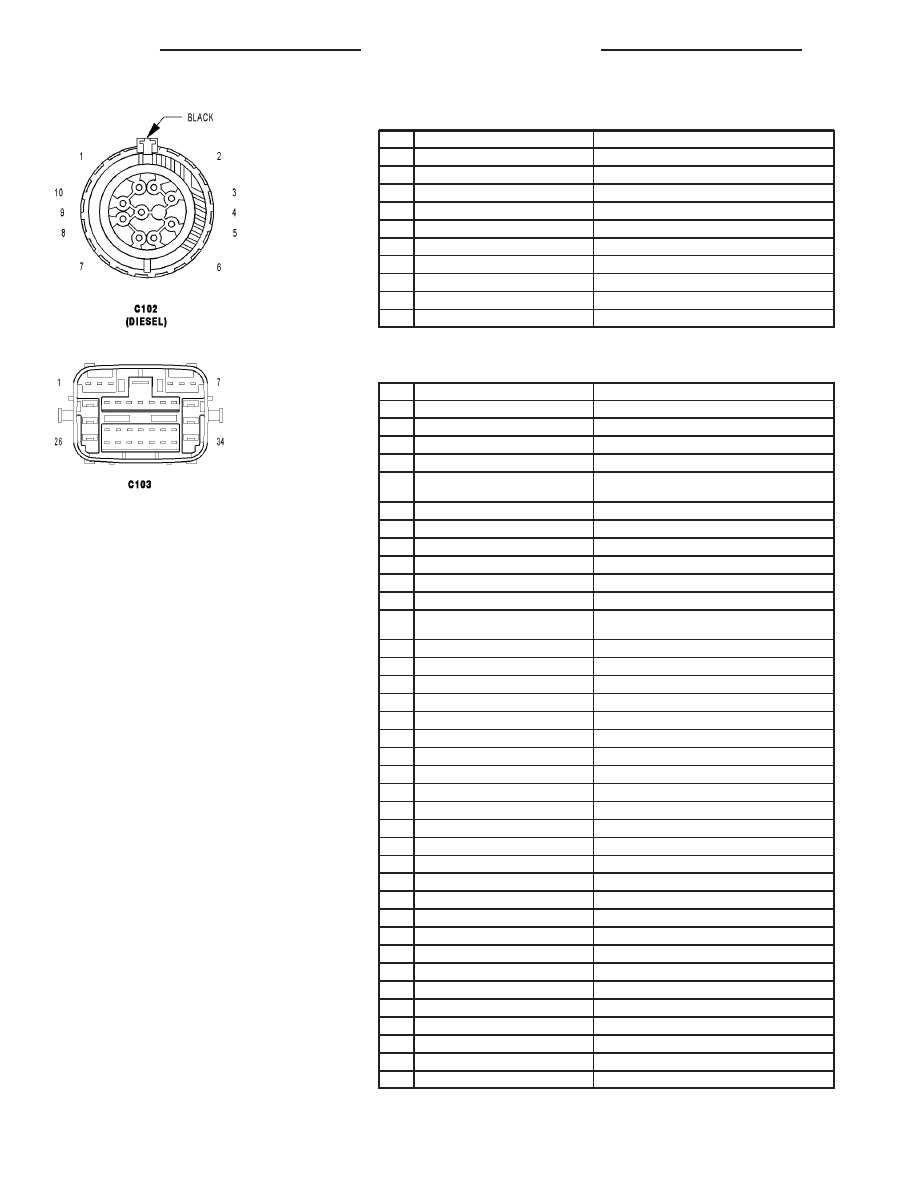

C102 (DIESEL) - BLACK (POWERTRAIN SIDE) 10 WAY

CAV

CIRCUIT

FUNCTION

1

K614 14WT/BR

FUEL INJECTOR 4 LOW-SIDE CONTROL

2

K613 16GY/BR

FUEL INJECTOR 3 LOW-SIDE CONTROL

3

A203 16RD

GLOW PLUG 2 CONTROL

4

-

-

5

A202 16RD/WT

GLOW PLUG 1 CONTROL

6

K612 14YL/BR

FUEL INJECTOR 2 LOW-SIDE CONTROL

7

K611 14OR/BR

FUEL INJECTOR 1 LOW-SIDE CONTROL

8

A204 16RD/YL

GLOW PLUG 3 CONTROL

9

K663 20BR/GY

FUEL INJECTOR HIGH-SIDE COMMON

10

A208 16RD/OR

GLOW PLUG 4 CONTROL

C103 - BLACK (BODY SIDE) 34 WAY

CAV

CIRCUIT

FUNCTION

1

D264 20DB/WT

CAN C BUS (-)

2

D265 20DB/WT

CAN C BUS (+)

3

B15 18DG/WT

BRAKE SIGNAL 1

4

K542 12BR

MAIN RELAY OUTPUT

5

B2 20DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

6

B1 20DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

7

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

8

B1 20DG/PK

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

9

-

-

10

N1 18DB/OR (DIESEL)

FUEL PUMP CONTROL OUTPUT

10

K107 18VT/WT (GAS EXCEPT EXPORT) ESM SIGNAL

11

B2 20DG/TN

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

12

-

-

13

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

14

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

15

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

16

R82 20WT/BK

RIGHT FRONT IMPACT SENSOR GROUND

17

-

-

18

V71 20VT/OR

S/C SIGNAL 1

19

V72 20OR/VT

S/C SIGNAL 2

20

V937 20VT/BR

S/C SWITCH GROUND

21

-

-

22

F963 20PK/DB (CVT)

START ENABLE

23

F962 20PK/BK (CVT)

IGNITION SWITCH OUTPUT (START)

24

A414 20RD/LG

FUSED B(+) (I.O.D.)

25

B215 20DG/OR

BRAKE SIGNAL 2

26

L161 18WT/LG

LEFT TURN SIGNAL (OUT)

27

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

28

D465 20WT/DB

DYNAMICS SENSOR HIGH DATA LINK

29

D464 20WT/YL

DYNAMICS SENSOR LOW DATA LINK

30

D64 20WT/LB

CAN C BUS (-)

31

D65 20WT/BK

CAN C BUS (+)

32

-

-

33

K132 20DB/LB (DIESEL)

CABIN HEATER RELAY 1 CONTROL

33

K914 18BR/WT (GAS)

SENSOR GROUND

34

K232 20BR/LB (DIESEL)

CABIN HEATER RELAY 2 CONTROL

34

K75 18WT/OR (GAS)

VEHICLE SPEED SIGNAL

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

PM

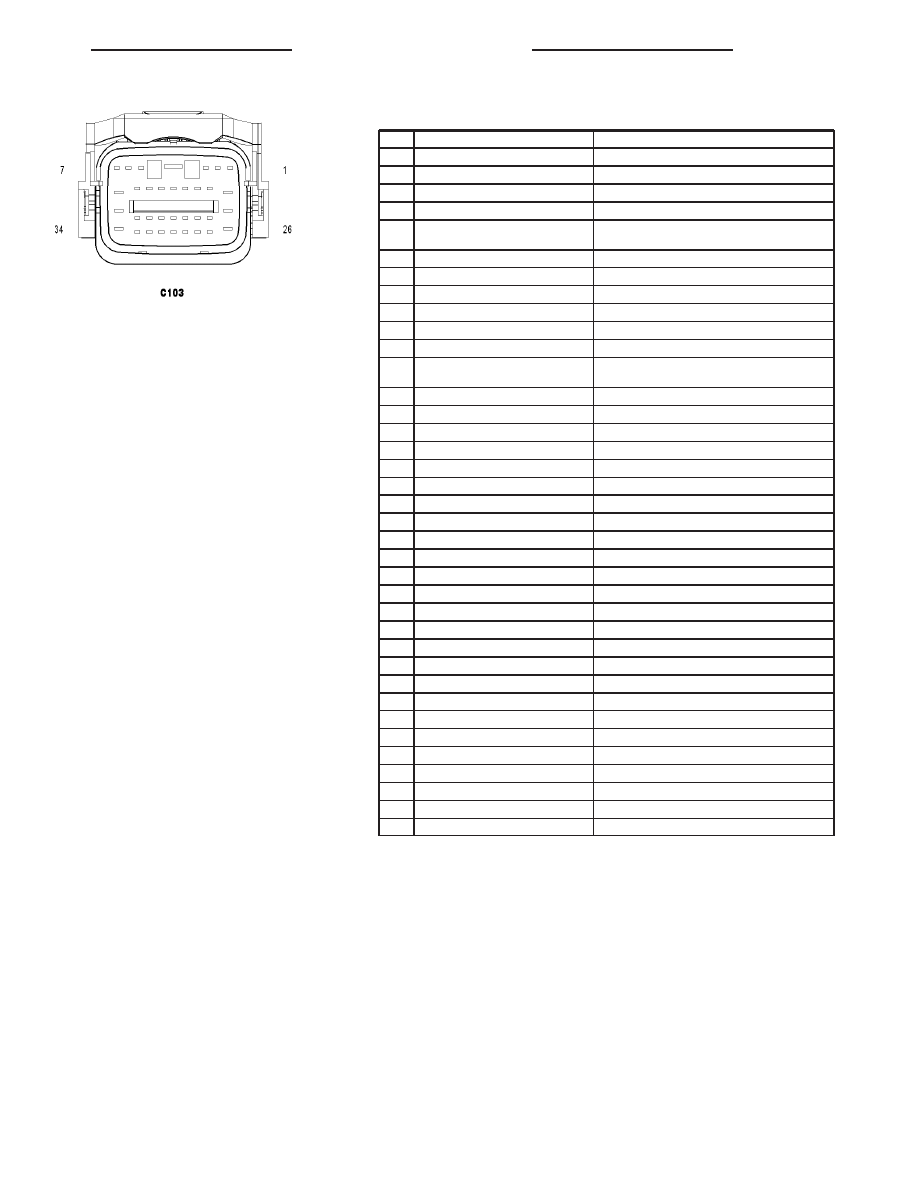

C103 - BLACK (ENGINE COMPARTMENT SIDE) 34 WAY

CAV

CIRCUIT

FUNCTION

1

D264 20DB/WT

CAN C BUS (-)

2

D265 20WT/BK

CAN C BUS (+)

3

B15 20DG/WT

BRAKE SIGNAL 1

4

K542 12BR

MAIN RELAY OUTPUT

5

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

6

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

7

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

8

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

9

-

-

10

N1 20DB/OR (DIESEL)

FUEL PUMP CONTROL OUTPUT

10

K107 20VT/WT (GAS EXCEPT EXPORT) ESM SIGNAL

11

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

12

-

-

13

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

14

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

15

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

16

R82 20WT/OR

RIGHT FRONT IMPACT SENSOR GROUND

17

-

-

18

V71 20VT/OR

S/C SIGNAL 1

19

V72 20OR/VT

S/C SIGNAL 2

20

V937 20VT/BR

S/C SWITCH GROUND

21

-

-

22

F963 20PK/DB

START ENABLE

23

F962 20PK/BK

IGNITION SWITCH OUTPUT (START)

24

A414 18RD/LB

FUSED B(+) (I.O.D.)

25

B215 20DG/OR

BRAKE SIGNAL 2

26

L161 20WT/LG

LEFT TURN SIGNAL (OUT)

27

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

28

D465 20WT/DB

DYNAMICS SENSOR HIGH DATA LINK

29

D464 20WT/YL

DYNAMICS SENSOR LOW DATA LINK

30

D64 20WT/LB

CAN C BUS (-)

31

D65 20WT/BK

CAN C BUS (+)

32

-

-

33

K132 20DB/LB (DIESEL)

CABIN HEATER RELAY 1 CONTROL

33

K914 20DB/PK (GAS)

SENSOR GROUND

34

K232 20BR/LB (DIESEL)

CABIN HEATER RELAY 2 CONTROL

34

K75 20DB/OR (GAS)

VEHICLE SPEED SIGNAL

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

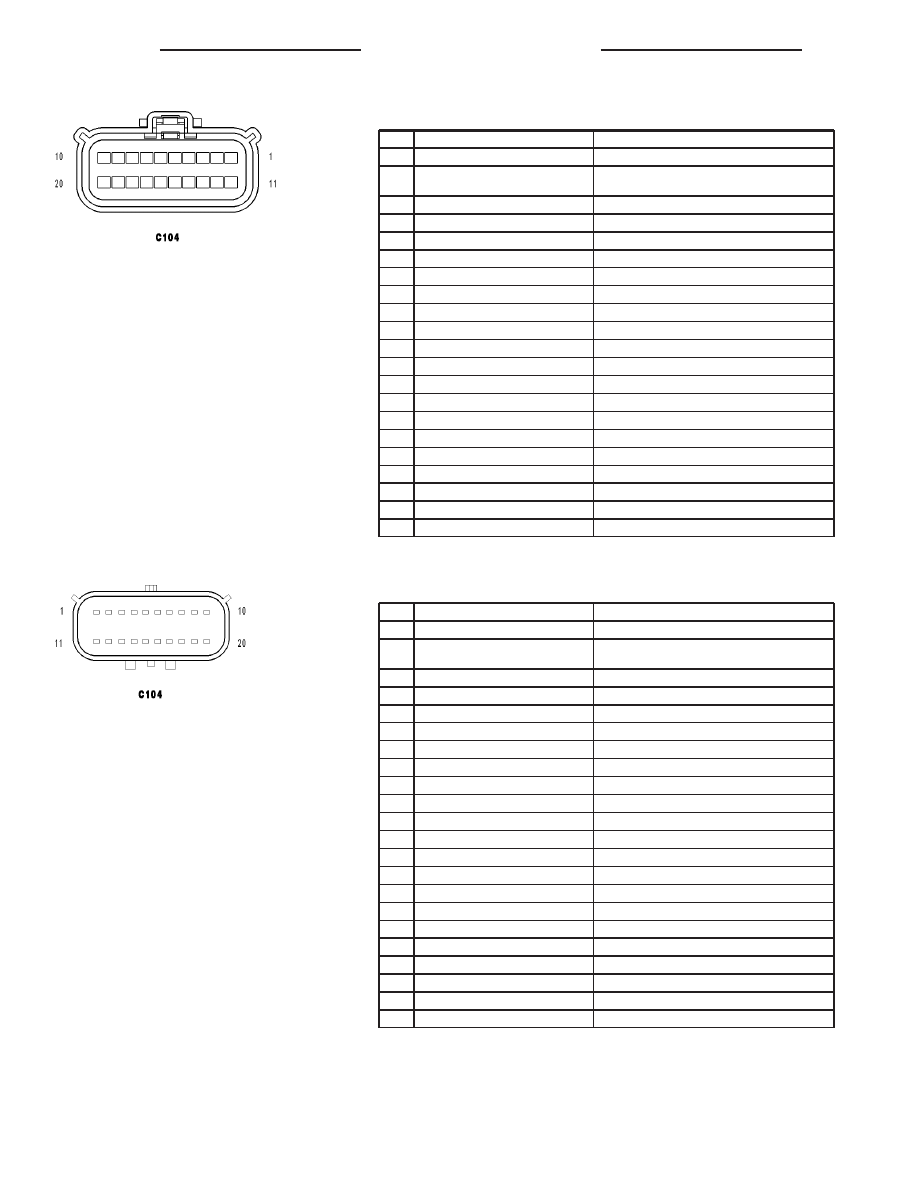

C104 - BLACK (ENGINE COMPARTMENT SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

B3 20LG/DB (ABS)

LEFT REAR WHEEL SPEED SENSOR SIGNAL

2

B4 20LG (ABS)

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

3

K852 20BR/VT (DIESEL)

5 VOLT SUPPLY

4

K854 20VT/BR (DIESEL)

5 VOLT SUPPLY

5

D96 20WT/BR (EXPORT)

SIREN SIGNAL CONTROL

6

K167 20BR/YL

APP SENSOR GROUND 1

7

K23 20BR/OR

APP SIGNAL 1

8

K29 20WT/BR

APP SIGNAL 2

9

K400 20BR/VT

APP SENSOR GROUND 2

10

T16 16YL/OR (CVT)

TRANSMISSION CONTROL OUTPUT

11

T22 20YL/VT

BACKUP LAMP SWITCH SIGNAL

12

F856 20YL/PK (GAS)

5 VOLT SUPPLY

13

F936 20PK/YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN)

13

K858 20BR/GY (GAS)

5 VOLT SUPPLY

14

F961 20PK/LB (DIESEL)

IGNITION SWITCH OUTPUT (START)

15

A935 20RD/LB

FUSED B(+)

16

T141 20YL/RD

CLUTCH INTERLOCK SIGNAL

17

T26 20DG/OR (DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

18

G4 18VT/LB (ESP)

DYNAMICS SENSOR SUPPLY

19

-

-

20

G94 18VT/DB (ESP)

DYNAMICS SENSOR GROUND

C104 - BLACK (BODY SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

2

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

3

K852 20BR/VT (DIESEL)

5 VOLT SUPPLY

4

K854 20VT/BR (DIESEL)

5 VOLT SUPPLY

5

D96 20WT/BR (EXPORT)

SIREN SIGNAL CONTROL

6

K167 20BR/YL

APP SENSOR GROUND 1

7

K23 20BR/OR

APP SIGNAL 1

8

K29 20WT/BR

APP SIGNAL 2

9

K400 20BR/VT

APP SENSOR GROUND 2

10

T16 18YL/OR (CVT)

TRANSMISSION CONTROL OUTPUT

11

T22 20YL/VT (DIESEL)

BACKUP LAMP SWITCH SIGNAL

11

T22 18YL/VT (GAS MTX)

BACKUP LAMP SWITCH SIGNAL

12

F856 20YL/PK (GAS)

5 VOLT SUPPLY

13

F936 20PK/BK (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN)

13

K858 20BR/GY (GAS)

5 VOLT SUPPLY

14

F961 20PK/LB (DIESEL)

IGNITION SWITCH OUTPUT (START)

15

A935 20RD

FUSED B(+)

16

T141 20YL/OR (MTX)

CLUTCH INTERLOCK SIGNAL

17

T26 20DG/OR (DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

18

G4 18VT/LB (ESP)

DYNAMICS SENSOR SUPPLY

19

-

-

20

G94 18VT/LB (ESP)

DYNAMICS SENSOR GROUND

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

PM
