Dodge Caliber. Manual - part 632





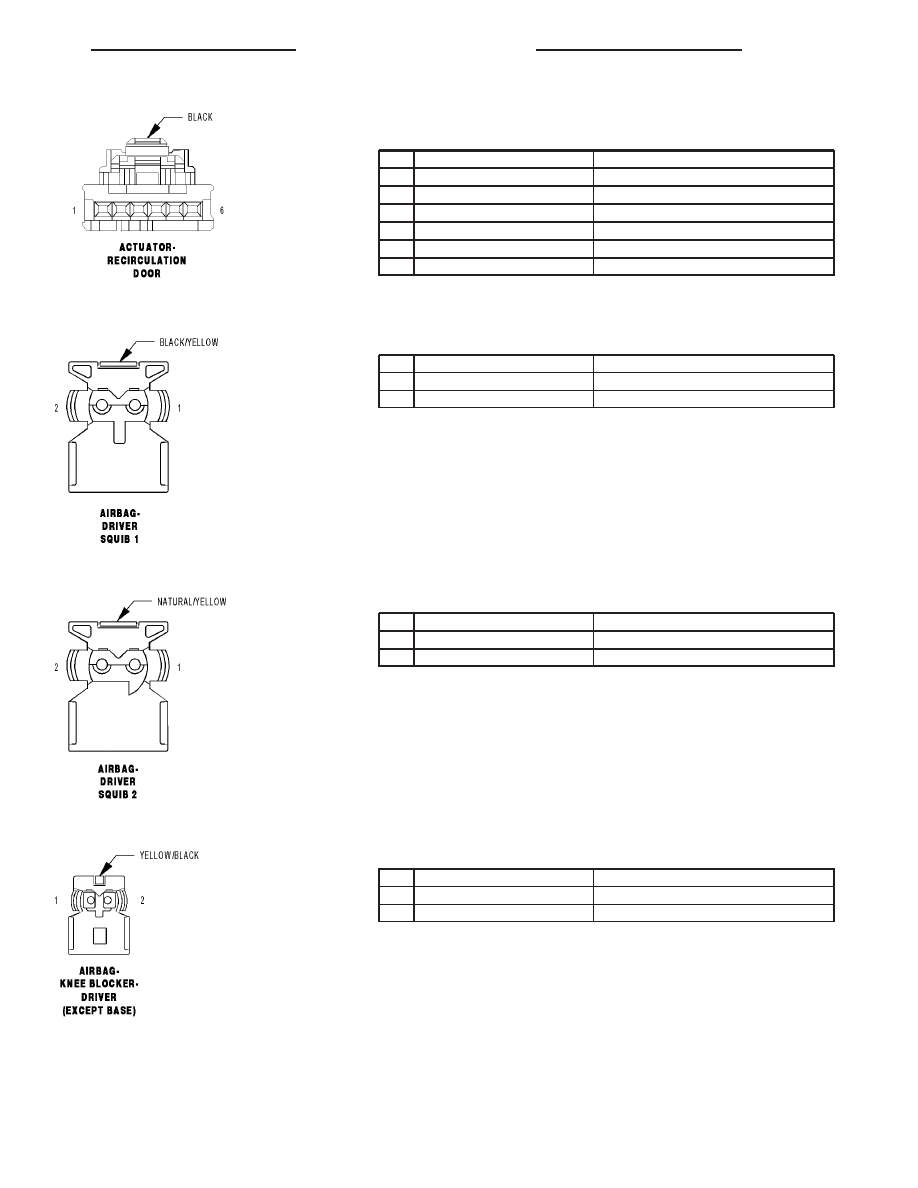

ACTUATOR-RECIRCULATION DOOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C32 20DB/TN

RECIRCULATION DOOR DRIVER (A)

2

-

-

3

-

-

4

-

-

5

-

-

6

C132 20DB/GY

RECIRCULATION DOOR DRIVER (B)

AIRBAG-DRIVER SQUIB 1 - BLACK/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20LB

DRIVER SQUIB 1 LINE 1

2

R43 20BR

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - NATURAL/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20RD

DRIVER SQUIB 2 LINE 1

2

R61 20YL

DRIVER SQUIB 2 LINE 2

AIRBAG-KNEE BLOCKER-DRIVER (EXCEPT BASE) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R9 18LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 2

2

R11 18LB/DB

DRIVER KNEE BLOCKER SQUIB LINE 1

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

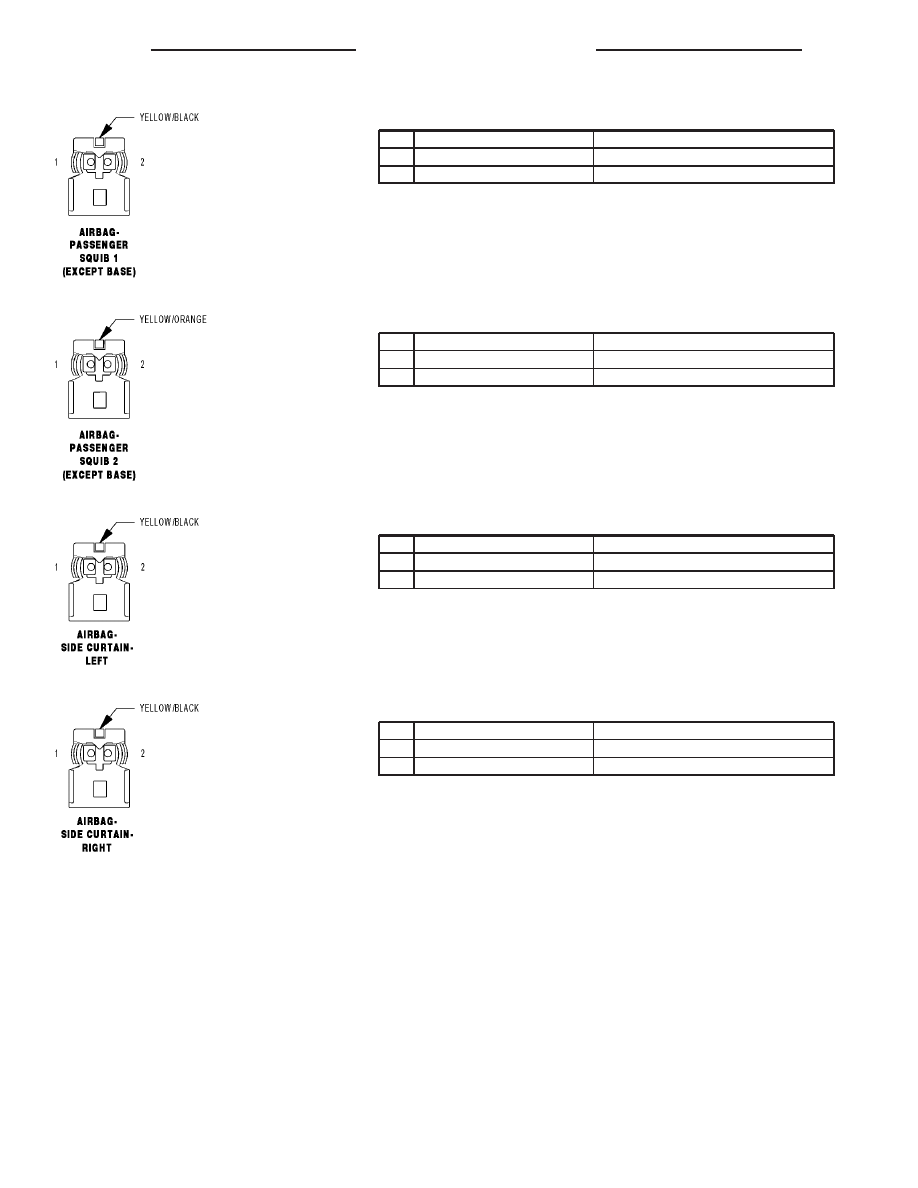

AIRBAG-PASSENGER SQUIB 1 (EXCEPT BASE) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

2

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

AIRBAG-PASSENGER SQUIB 2 (EXCEPT BASE) - YELLOW/ORANGE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R62 18LB/VT

PASSENGER SQUIB 2 LINE 2

2

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

AIRBAG-SIDE CURTAIN-LEFT - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 18LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 18LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

AIRBAG-SIDE CURTAIN-RIGHT - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R4 18OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

2

R2 18WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

PM

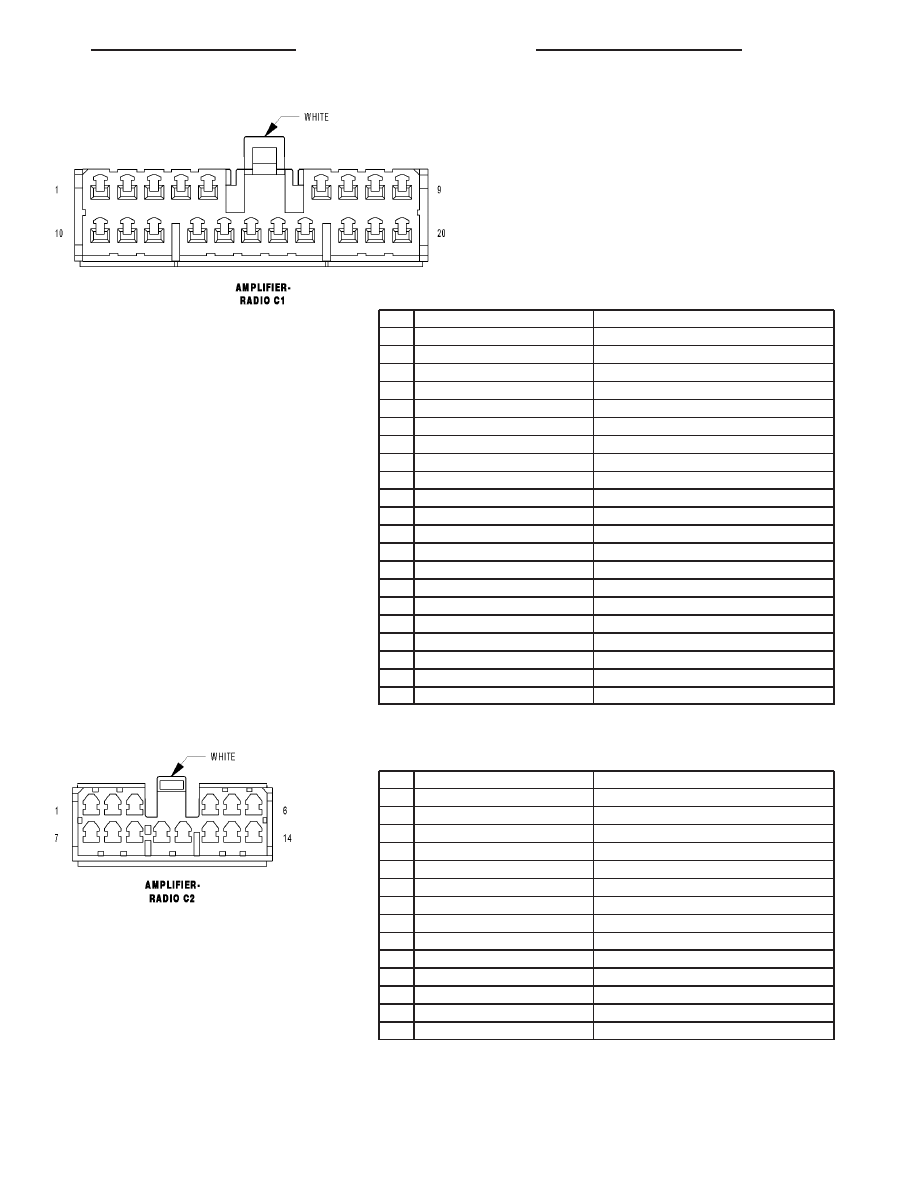

AMPLIFIER-RADIO C1 - WHITE 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/TN

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

3

-

-

4

A419 18RD/DG (OPTION 1)

FUSED B(+) (I.O.D.)

4

A419 18RD/YL (OPTION 2)

FUSED B(+) (I.O.D.)

5

-

-

6

D55 20WT/OR

CAN B BUS (+)

7

X51 18DG/DB

LEFT REAR SPEAKER (+)

8

X52 18GY/DB

RIGHT REAR SPEAKER (+)

9

Z960 16BK/LB

GROUND

10

X299 18GY/BR

LEFT INSTRUMENT PANEL SPEAKER (-)

11

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

12

-

-

13

A420 18WT/RD

FUSED B(+) (I.O.D.)

14

-

-

15

-

-

16

-

-

17

D54 20WT/PK

CAN B BUS (-)

18

X57 18DG/BR

LEFT REAR SPEAKER (-)

19

X58 18GY/OR

RIGHT REAR SPEAKER (-)

20

Z960 16BK/LB

GROUND

AMPLIFIER-RADIO C2 - WHITE 14 WAY

CAV

CIRCUIT

FUNCTION

1

X153 18DG/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X154 18GY/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

3

X205 18GY/LG

AMPLIFIED LEFT REAR SPEAKER (+)

4

X206 18DG/LG

AMPLIFIED RIGHT REAR SPEAKER (+)

5

X214 18DG/DB

AMPLIFIED LIFTGATE SPEAKER 1 (+)

6

X212 18GY/PK

AMPLIFIED LIFTGATE SPEAKER 2 (+)

7

X155 18DG/BK

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X156 18GY/LB

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

9

X295 18GY/BK

AMPLIFIED LEFT REAR SPEAKER (-)

10

-

-

11

-

-

12

X296 18DG/LB

AMPLIFIED RIGHT REAR SPEAKER (-)

13

X284 18DG/TN

AMPLIFIED LIFTGATE SPEAKER 1 (-)

14

X282 18GY/WT

AMPLIFIED LIFTGATE SPEAKER 2 (-)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

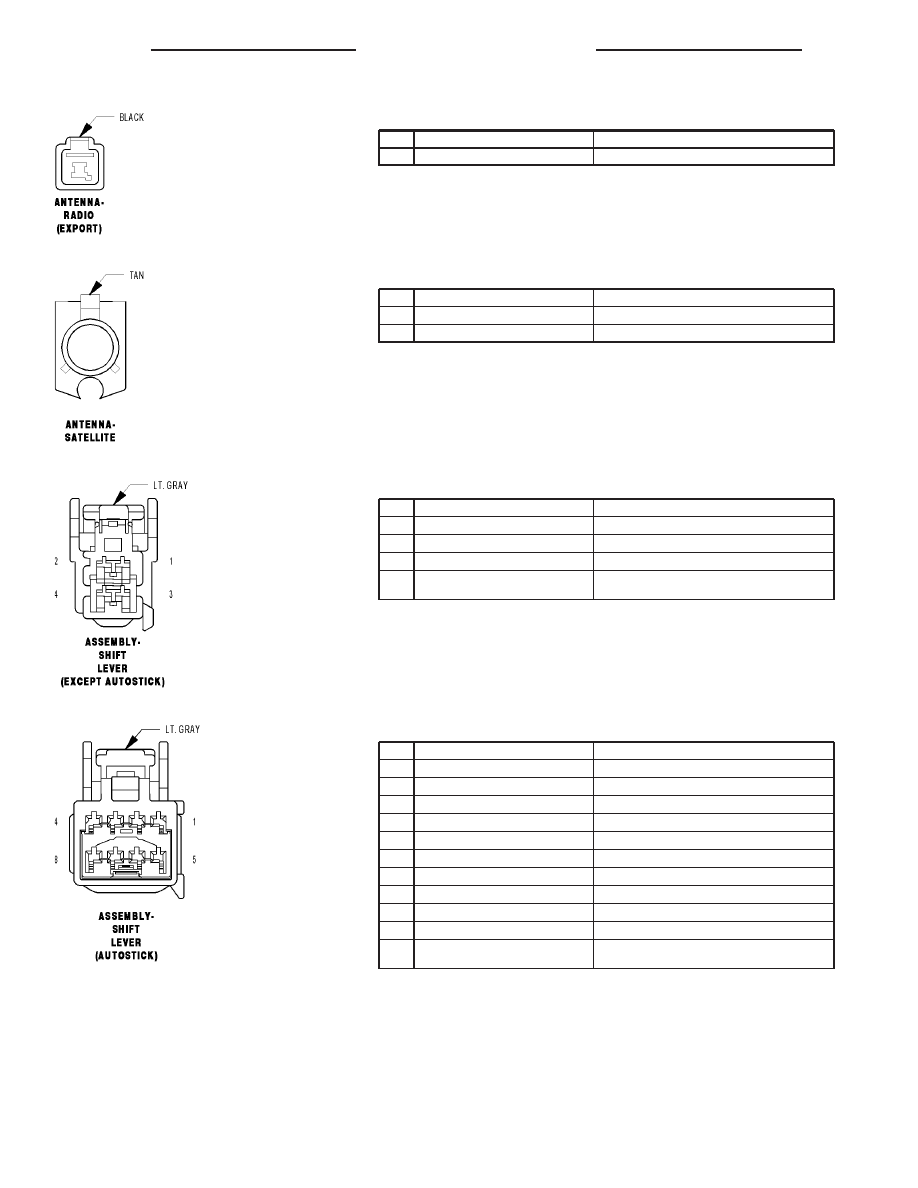

ANTENNA-RADIO (EXPORT) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

X60 18GY/RD

POWER ANTENNA SIGNAL

ANTENNA-SATELLITE - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

D106 6WT/LG

SATELLITE ANTENNA SIGNAL

2

D126 WT/TN

SATELLITE ANTENNA SHIELD

ASSEMBLY-SHIFT LEVER (EXCEPT AUTOSTICK) - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z937 20BK/YL

GROUND

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

Z937 20BK/YL

GROUND

4

K321 20BR/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
UNLOCK

ASSEMBLY-SHIFT LEVER (AUTOSTICK) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

T5 20DG/LG

AUTOSTICK UPSHIFT SWITCH SIGNAL

2

-

-

3

Z937 20BK/YL (EXCEPT EXPORT)

GROUND

3

Z941 20BK/WT (EXPORT)

GROUND

4

E12 20OR/GY

PANEL LAMPS DRIVER

5

T44 20YL/DG

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

6

Z937 20BK/YL (EXCEPT EXPORT)

GROUND

6

Z941 20BK/WT (EXPORT)

GROUND

7

Z937 20BK/YL (EXCEPT EXPORT)

GROUND

7

Z941 20BK/WT (EXPORT)

GROUND

8

K321 20BR/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
UNLOCK

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

PM
