Dodge Caliber. Manual - part 635





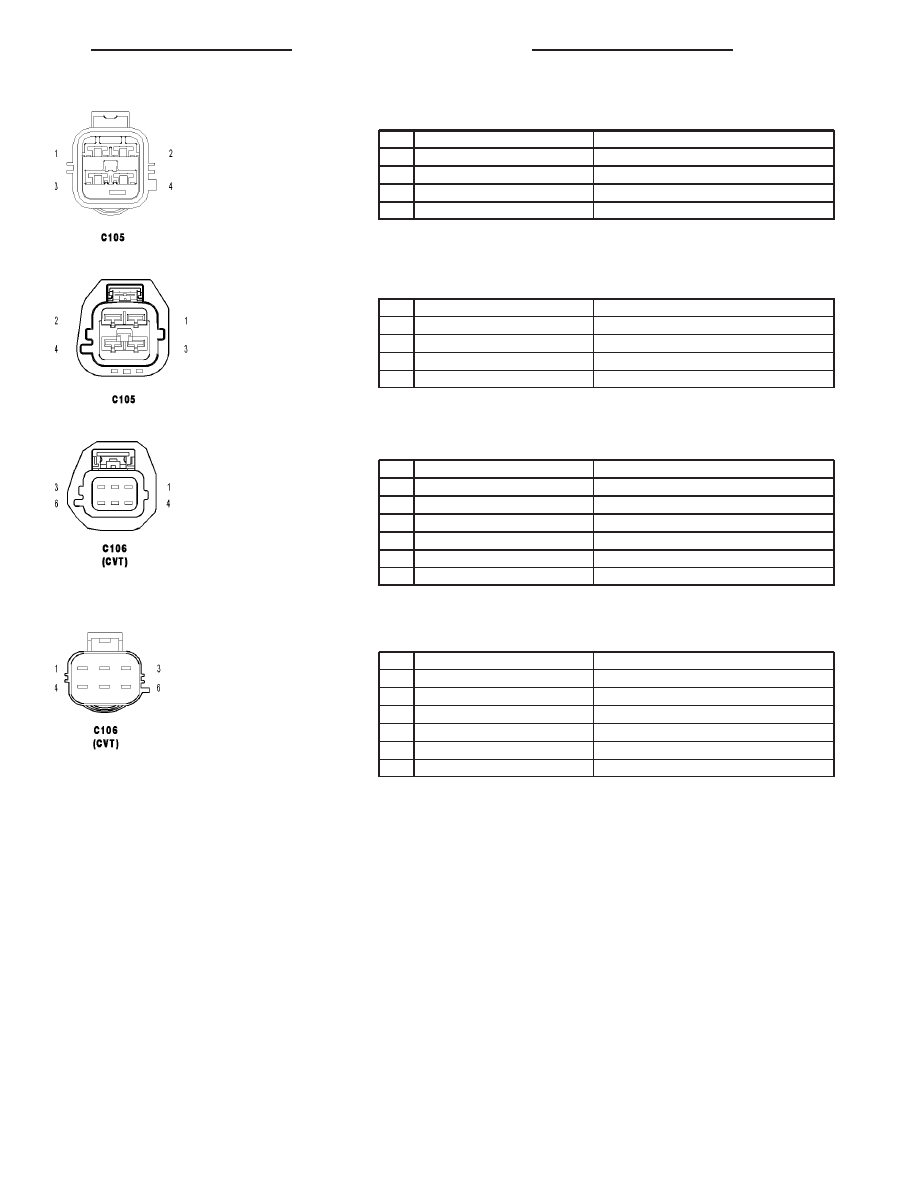

C105 - DK. GRAY (BODY SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

A14 12RD/YL

FUSED B(+)

2

A16 12RD/BR

FUSED B(+)

3

A283 10RD/YL

FUSED B(+)

4

A284 10RD/LB

FUSED B(+)

C105 - DK. GRAY (ENGINE COMPARTMENT SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

A14 12RD/YL

FUSED B(+)

2

A16 12RD/BR

FUSED B(+)

3

A283 10RD/YL

FUSED B(+)

4

A284 10RD/LB

FUSED B(+)

C106 (CVT) - BLACK (BODY SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SENSOR GROUND

2

T14 18DG/BK

INPUT SPEED SENSOR SIGNAL

3

T16 18YL/OR

TRANSMISSION CONTROL OUTPUT

4

-

-

5

T52 18DG/WT

OUTPUT SPEED SENSOR SIGNAL

6

T130 18TN/DG

OUTPUT SPEED SENSOR GROUND

C106 (CVT) - BLACK (TRANSMISSION SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/TN

SENSOR GROUND

2

T14 18DG/BK

INPUT SPEED SENSOR SIGNAL

3

T16 18YL/OR

TRANSMISSION CONTROL OUTPUT

4

-

-

5

T52 18DG/WT

OUTPUT SPEED SENSOR SIGNAL

6

T130 18TN/DG

OUTPUT SPEED SENSOR GROUND

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

C200 - BLACK (INSTRUMENT PANEL SIDE) 43 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/LB

LIFTGATE AJAR SWITCH SENSE

2

P237 18DG/TN

SECONDARY UNLOCK DRIVER

3

P235 18LG/TN

SECONDARY LOCK DRIVER

4

D54 20WT/PK

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

7

F996 14PK/YL (OPTION 1)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

F996 20PK/YL (OPTION 2)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

9

D96 20WT/BR

SIREN SIGNAL CONTROL

10

F929 20PK/RD

FUSED IGNITION SWITCH OUTPUT (RUN)

11

P33 18TN/DB (LHD)

DOOR LOCK DRIVER

11

P33 18LG/TN (RHD)

DOOR LOCK DRIVER

12

P240 18TN/WT

PASSENGER DOOR UNLOCK DRIVER

13

F986 16PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

14

X60 20GY/RD

POWER ANTENNA SIGNAL

15

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

16

N4 20DB/WT

FUEL LEVEL SIGNAL 1

17

G75 20VT/BK

LEFT FRONT DOOR AJAR SWITCH SENSE

18

R9 18LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 2

19

R11 18LB/DB

DRIVER KNEE BLOCKER SQUIB LINE 1

20

R43 18LG/BR

DRIVER SQUIB 1 LINE 2

21

-

-

22

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

23

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

24

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

25

-

-

26

-

-

27

L53 20DG/GY

STOP LAMP SWITCH OUTPUT

28

N5 20DB/BK

FUEL LEVEL SIGNAL 2

29

-

-

30

P697 20LG/DG

DOOR LOCK SWITCH MUX

31

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

32

-

-

33

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

34

R45 18LG/RD

DRIVER SQUIB 1 LINE 1

35

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

36

R58 20LB/GY

PASSENGER SEAT BELT SWITCH SENSE

37

-

-

38

-

-

39

P238 18TN/DG

DRIVER DOOR UNLOCK DRIVER

40

-

-

41

D506 20WT/DG (HEATED SEATS)

LIN BUS

42

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

43

F985 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

PM

C200 - BLACK (BODY SIDE) 43 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/LB

LIFTGATE AJAR SWITCH SENSE

2

P235 18LG/TN

SECONDARY LOCK DRIVER

3

P237 18DG/TN

SECONDARY UNLOCK DRIVER

4

D54 20WT/PK

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

7

F996 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

9

D96 20WT/BR

SIREN SIGNAL CONTROL

10

F929 18PK/RD (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN)

10

F929 20PK/RD (EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN)

11

P33 20LG/TN

DOOR LOCK DRIVER

12

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

13

F986 16PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

14

X60 18GY/RD

POWER ANTENNA SIGNAL

15

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

16

N4 20DB/WT

FUEL LEVEL SIGNAL 1

17

G75 20VT/BK

LEFT FRONT DOOR AJAR SWITCH SENSE

18

R9 18LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 2

19

R11 18LB/DB

DRIVER KNEE BLOCKER SQUIB LINE 1

20

R43 18LG/BR

DRIVER SQUIB 1 LINE 2

21

-

-

22

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

23

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

24

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

25

-

-

26

-

-

27

L53 18DG/GY

STOP LAMP SWITCH OUTPUT

28

N5 20DB/WT

FUEL LEVEL SIGNAL 2

29

-

-

30

P697 20LG/DG

DOOR LOCK SWITCH MUX

31

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

32

-

-

33

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

34

R45 18LG/RD

DRIVER SQUIB 1 LINE 1

35

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

36

-

-

37

-

-

38

-

-

39

P238 18LG/OR

DRIVER DOOR UNLOCK DRIVER

40

-

-

41

D506 20WT/DG (HEATED SEATS)

LIN BUS

42

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

43

F985 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

C201 - LT. GRAY (INSTRUMENT PANEL SIDE) 43 WAY

CAV

CIRCUIT

FUNCTION

1

A411 20RD/LG

FUSED B(+) (I.O.D.)

2

A412 20RD/DB

FUSED B(+) (I.O.D.)

3

A413 18RD/LB

FUSED B(+) (I.O.D.)

4

A415 20RD/TN

FUSED B(+) (I.O.D.)

5

A417 20RD/DG

FUSED B(+) (I.O.D.)

6

A418 20RD/BK

FUSED B(+) (I.O.D.)

7

T44 20YL/DG

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

8

T5 20DG/LG

AUTOSTICK UPSHIFT SWITCH SIGNAL

9

V71 20VT/OR

S/C SIGNAL 1

10

V72 20OR/VT

S/C SIGNAL 2

11

V937 20VT/LG

S/C SWITCH GROUND

12

A932 16RD/BR

DOOR LOCK POWER-FUSED B(+)

13

A952 20RD/OR

FUSED B(+)

14

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

15

-

-

16

A927 20RD/GY (EXCEPT SUNROOF)

FUSED B(+)

16

A927 16RD/GY (SUNROOF)

FUSED B(+)

17

-

-

18

A935 20RD

FUSED B(+)

19

A999 16RD/PK

FUSED B(+)

20

X298 20GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

21

X201 18GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

22

X291 18GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

23

X202 18DG/VT (BASE)

RIGHT FRONT DOOR SPEAKER (+)

24

X292 18DG/YL (BASE)

RIGHT FRONT DOOR SPEAKER (-)

25

X51 18DG/DB

LEFT REAR SPEAKER (+)

26

X52 18GY/DB

RIGHT REAR SPEAKER (+)

27

X58 18GY/OR

RIGHT REAR SPEAKER (-)

28

F961 20PK/LB

IGNITION SWITCH OUTPUT (START)

29

R61 18LG/VT

DRIVER SQUIB 2 LINE 2

30

R62 18LB/VT

PASSENGER SQUIB 2 LINE 2

31

R63 18LG/BK

DRIVER SQUIB 2 LINE 1

32

-

-

33

D264 20DB/WT

CAN C BUS (-)

34

D265 20DB

CAN C BUS (+)

35

X57 18DG/BR

LEFT REAR SPEAKER (-)

36

-

-

37

-

-

38

-

-

39

-

-

40

X208 20GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

41

X209 20GY/TN

LEFT INSTRUMENT PANEL SPEAKER (+)

42

X299 20GY/BR

LEFT INSTRUMENT PANEL SPEAKER (-)

43

C7 14DB/PK

BLOWER MOTOR CONTROL

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

PM
