Dodge Caliber. Manual - part 637





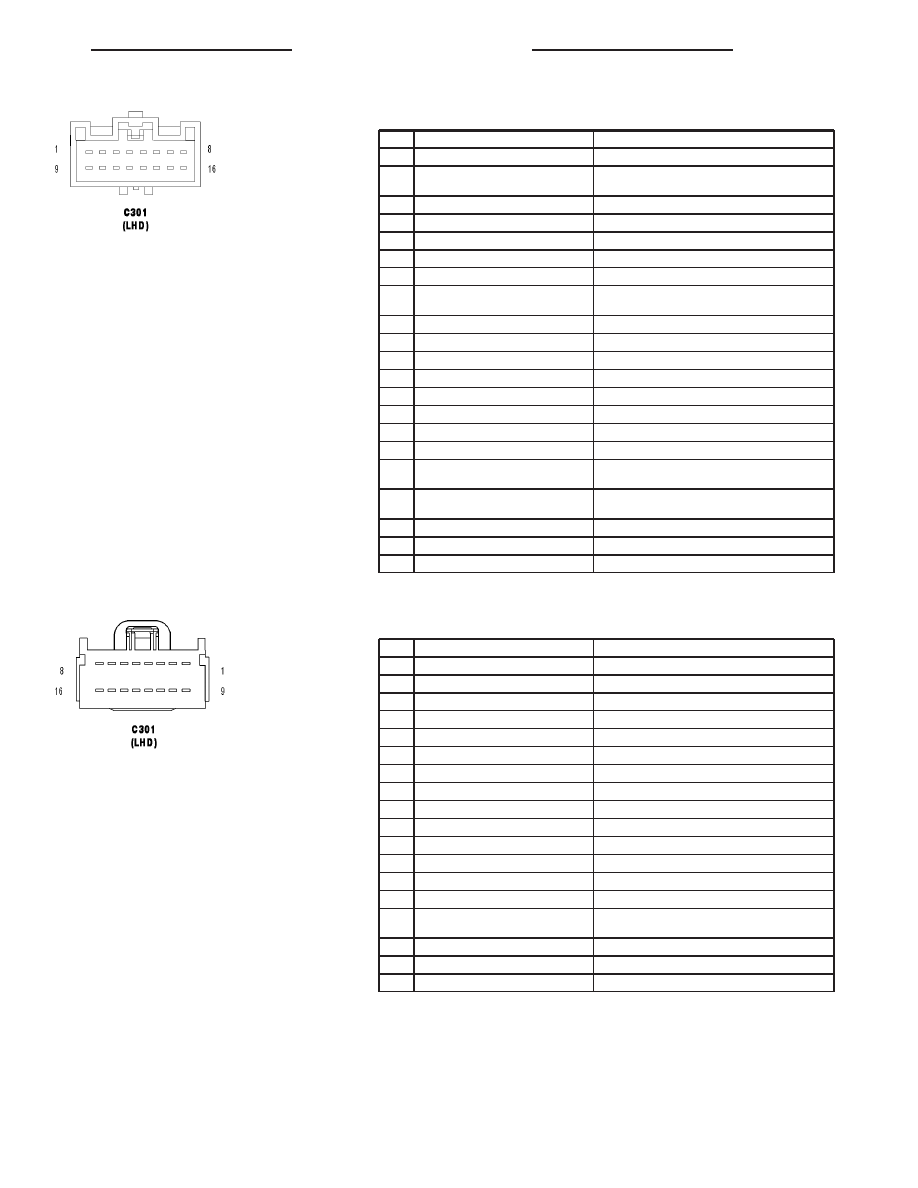

C301 (LHD) - GREEN (LEFT FRONT DOOR SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT (BASE/HEATED MIRRORS)

LEFT FRONT DOOR AJAR SWITCH SENSE

1

G75 20VT/BK (EXCEPT BASE/HEATED
MIRRORS)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P238 20LG/OR

DRIVER DOOR UNLOCK DRIVER

4

P697 20LG/DG

DOOR LOCK SWITCH MUX

5

-

-

6

Z929 18BK (HEATED MIRRORS)

GROUND

6

Z961 20BK/YL (POWER LOCKS
EXCEPT HEATED MIRRORS)

GROUND

7

-

-

8

P74 20TN/OR

RIGHT MIRROR HORIZONTAL DRIVER

9

P76 20YL/PK

MIRROR COMMON DRIVER

10

X201 20GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

10

X201 18GY/VT (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

11

X291 20GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

11

X291 18GY/YL (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

12

A417 18RD (HEATED MIRRORS)

FUSED B(+) (I.O.D.)

12

A417 20RD/DG (POWER LOCKS
EXCEPT HEATED MIRRORS)

FUSED B(+) (I.O.D.)

13

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

14

-

-

15

-

-

16

-

-

C301 (LHD) - GREEN (BODY SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT/BK

LEFT FRONT DOOR AJAR SWITCH SENSE

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P238 18LG/OR

DRIVER DOOR UNLOCK DRIVER

4

P697 20LG/DG

DOOR LOCK SWITCH MUX

5

-

-

6

Z961 20BK/YL

GROUND

7

-

-

8

P74 20TN/OR

RIGHT MIRROR HORIZONTAL DRIVER

9

P76 20TN/LB

MIRROR COMMON DRIVER

10

X201 18GY/VT (BASE AUDIO)

LEFT FRONT DOOR SPEAKER (+)

10

X153 18DG/VT (PREMIUM AUDIO)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

11

X291 18GY/YL (BASE AUDIO)

LEFT FRONT DOOR SPEAKER (-)

11

X155 18DG/BK (PREMIUM AUDIO)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

12

A417 20RD/DG

FUSED B(+) (I.O.D.)

13

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

14

-

-

15

-

-

16

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

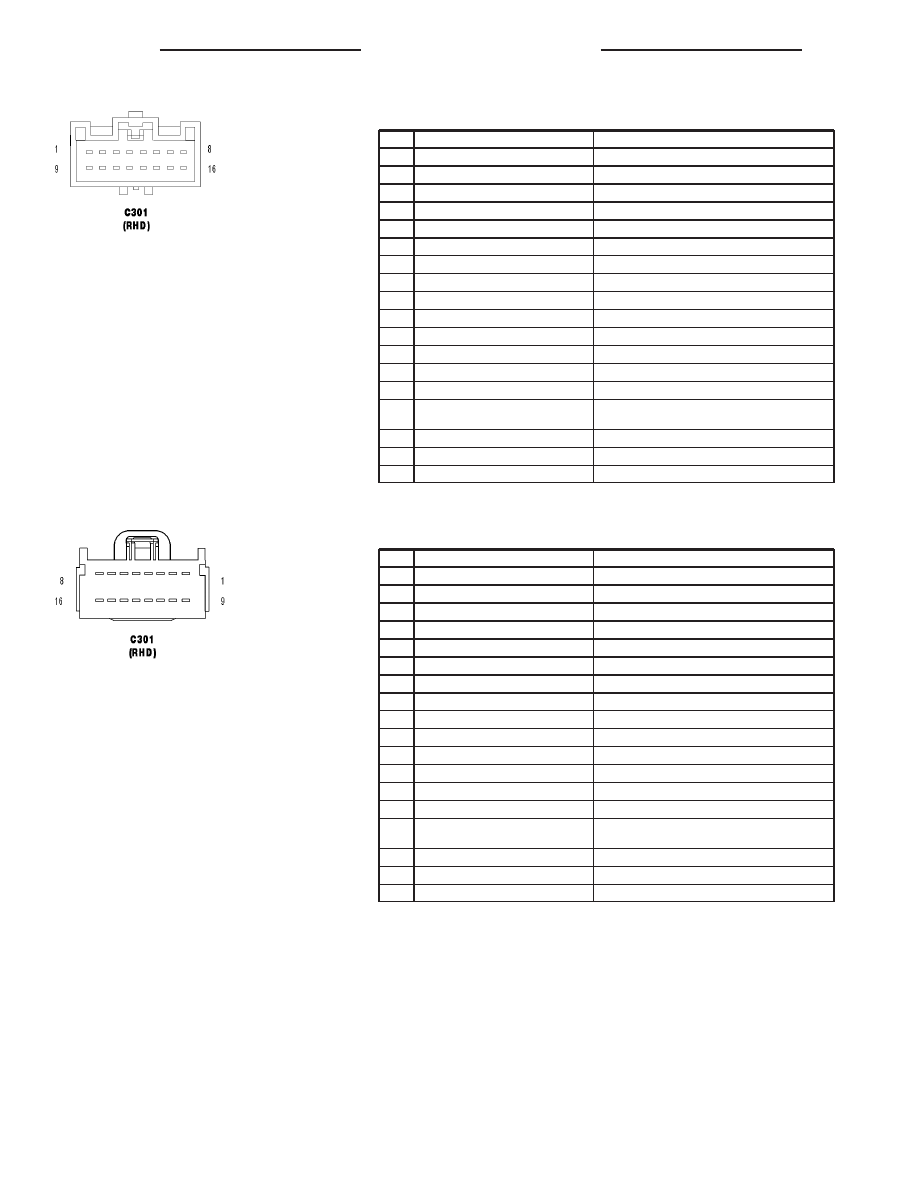

C301 (RHD) - GREEN (LEFT FRONT DOOR SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT/WT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

P33 20TN/DB

DOOR LOCK DRIVER

3

P240 20TN/WT

PASSENGER DOOR UNLOCK DRIVER

4

P110 20LG/WT

FOLDING MIRROR RETURN

5

P699 20LG/DG

MIRROR-POWER FOLDING/UNFOLDING

6

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

7

P75 20TN/OR

LEFT MIRROR HORIZONTAL DRIVER

8

-

-

9

P76 20YL/PK

MIRROR COMMON DRIVER

10

X201 18GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

10

X201 18GY/VT (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

11

X291 18GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

11

X291 18GY/YL (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

12

-

-

13

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

14

-

-

15

P235 20LG/TN

SECONDARY LOCK DRIVER

16

P237 20DG/TN

SECONDARY UNLOCK DRIVER

C301 (RHD) - GREEN (BODY SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT/BK

LEFT FRONT DOOR AJAR SWITCH SENSE

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

4

P110 20TN/RD

FOLDING MIRROR RETURN

5

P699 20TN/LG

MIRROR-POWER FOLDING/UNFOLDING

6

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

7

P75 20TN/LG

LEFT MIRROR HORIZONTAL DRIVER

8

-

-

9

P76 20TN/LB

MIRROR COMMON DRIVER

10

X201 18GY/VT (BASE AUDIO)

LEFT FRONT DOOR SPEAKER (+)

10

X153 18DG/VT (PREMIUM AUDIO)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

11

X291 18GY/YL (BASE AUDIO)

LEFT FRONT DOOR SPEAKER (-)

11

X155 18DG/BK (PREMIUM AUDIO)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

12

-

-

13

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

14

-

-

15

P235 18LG/TN

SECONDARY LOCK DRIVER

16

P237 18DG/TN

SECONDARY UNLOCK DRIVER

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

PM

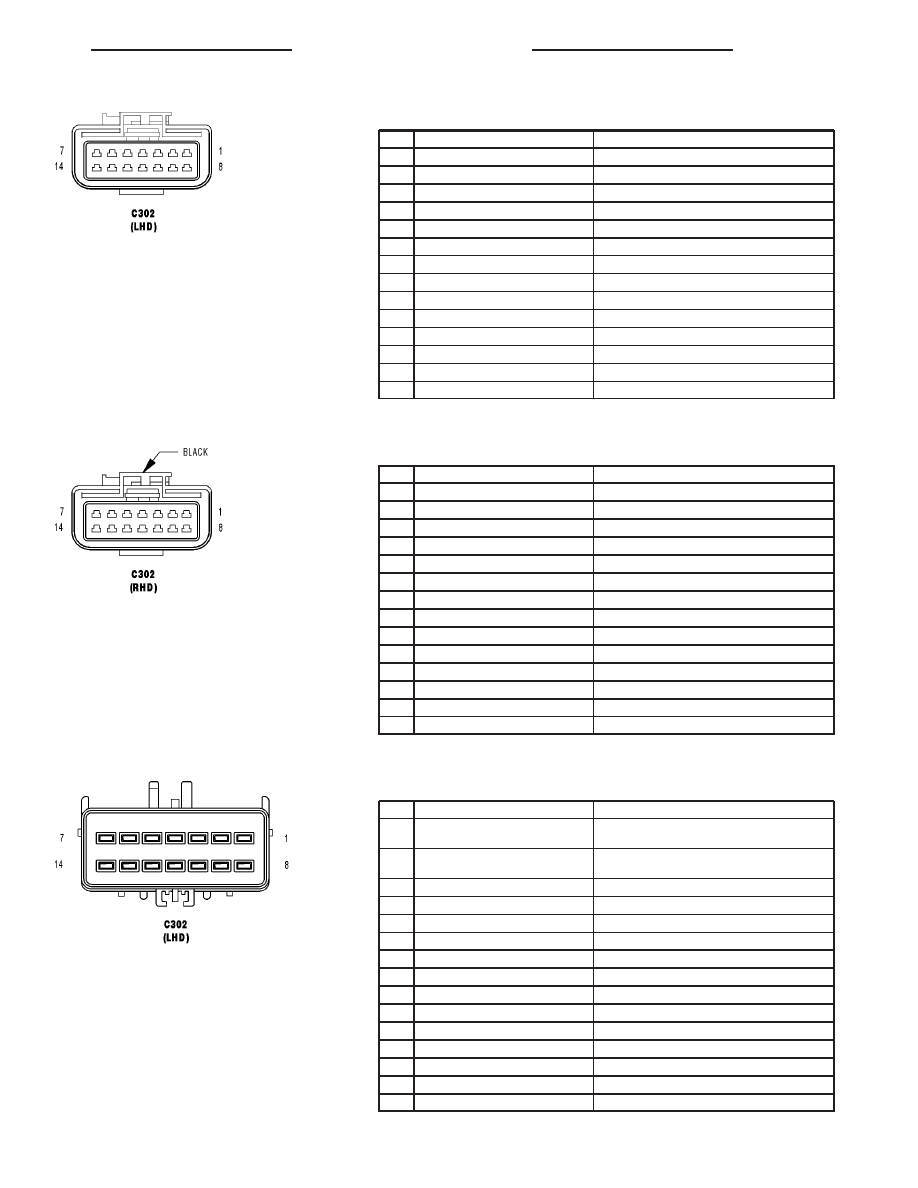

C302 (LHD) - BLACK (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z960 20BK/LB

GROUND

2

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

3

Q412 14OR/LG

RIGHT REAR WINDOW DRIVER (UP)

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

P72 20TN/GY

RIGHT MIRROR VERTICAL DRIVER

8

F981 14PK/BR

IGNITION SWITCH OUTPUT (RUN-ACC)

9

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

10

Q611 14OR/RD

LEFT REAR WINDOW DRIVER (DOWN)

11

-

-

12

-

-

13

-

-

14

-

-

C302 (RHD) - BLACK (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z960 20BK/LB

GROUND

2

-

-

3

-

-

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

C302 (LHD) - BLACK (LEFT FRONT DOOR SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z960 14BK/LB (EXCEPT HEATED MIR-
RORS)

GROUND

1

Z928 14BK (HEATED MIRRORS
EXCEPT POWER FOLDING)

GROUND

2

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

3

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

P72 20TN/GY

RIGHT MIRROR VERTICAL DRIVER

8

F981 14PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

9

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

10

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

11

-

-

12

-

-

13

-

-

14

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

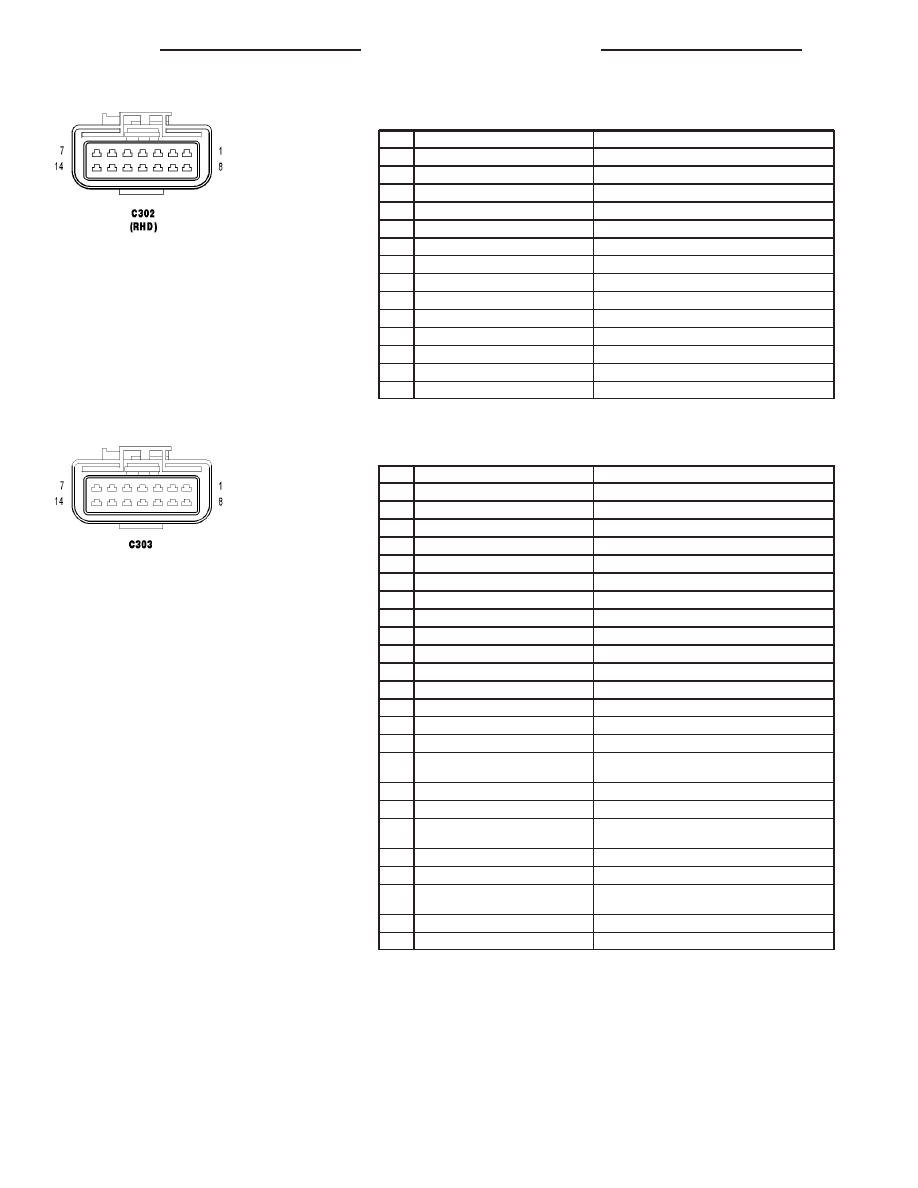

C302 (RHD) - BLACK (LEFT FRONT DOOR SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z960 20BK/LB

GROUND

2

-

-

3

-

-

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

C303 - BLACK (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

P33 20LG/TN (LHD)

DOOR LOCK DRIVER

2

Z960 20BK/LB (RHD)

GROUND

3

P240 20LG/YL (LHD)

PASSENGER DOOR UNLOCK DRIVER

3

Z961 20BK/YL (RHD)

GROUND

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

P76 20TN/LB (LHD)

MIRROR COMMON DRIVER

8

P72 20TN/GY (LHD)

RIGHT MIRROR VERTICAL DRIVER

8

P110 20TN/RD (RHD)

FOLDING MIRROR RETURN

9

P74 20TN/OR (LHD)

RIGHT MIRROR HORIZONTAL DRIVER

9

P699 20TN/LG (RHD)

MIRROR-POWER FOLDING/UNFOLDING

10

Z960 20BK/LB (LHD)

GROUND

10

Q411 14OR/WT (RHD)

LEFT REAR WINDOW DRIVER (UP)

11

C16 20DB/GY (LHD)

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

11

Q412 14OR/LG (RHD)

RIGHT REAR WINDOW DRIVER (UP)

12

X202 18DG/VT (LHD BASE AUDIO)

RIGHT FRONT DOOR SPEAKER (+)

12

X154 18GY/YL (LHD PREMIUM
AUDIO)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

12

Q611 14OR/RD (RHD)

LEFT REAR WINDOW DRIVER (DOWN)

13

X292 18DG/YL (LHD BASE AUDIO)

RIGHT FRONT DOOR SPEAKER (-)

13

X156 18GY/LB (LHD PREMIUM
AUDIO)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

13

Q612 14OR/DB (RHD)

RIGHT REAR WINDOW DRIVER (DOWN)

14

F981 14PK/BR (RHD)

IGNITION SWITCH OUTPUT (RUN-ACC)

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

PM
