REAR CARGO LAMP

DESCRIPTION

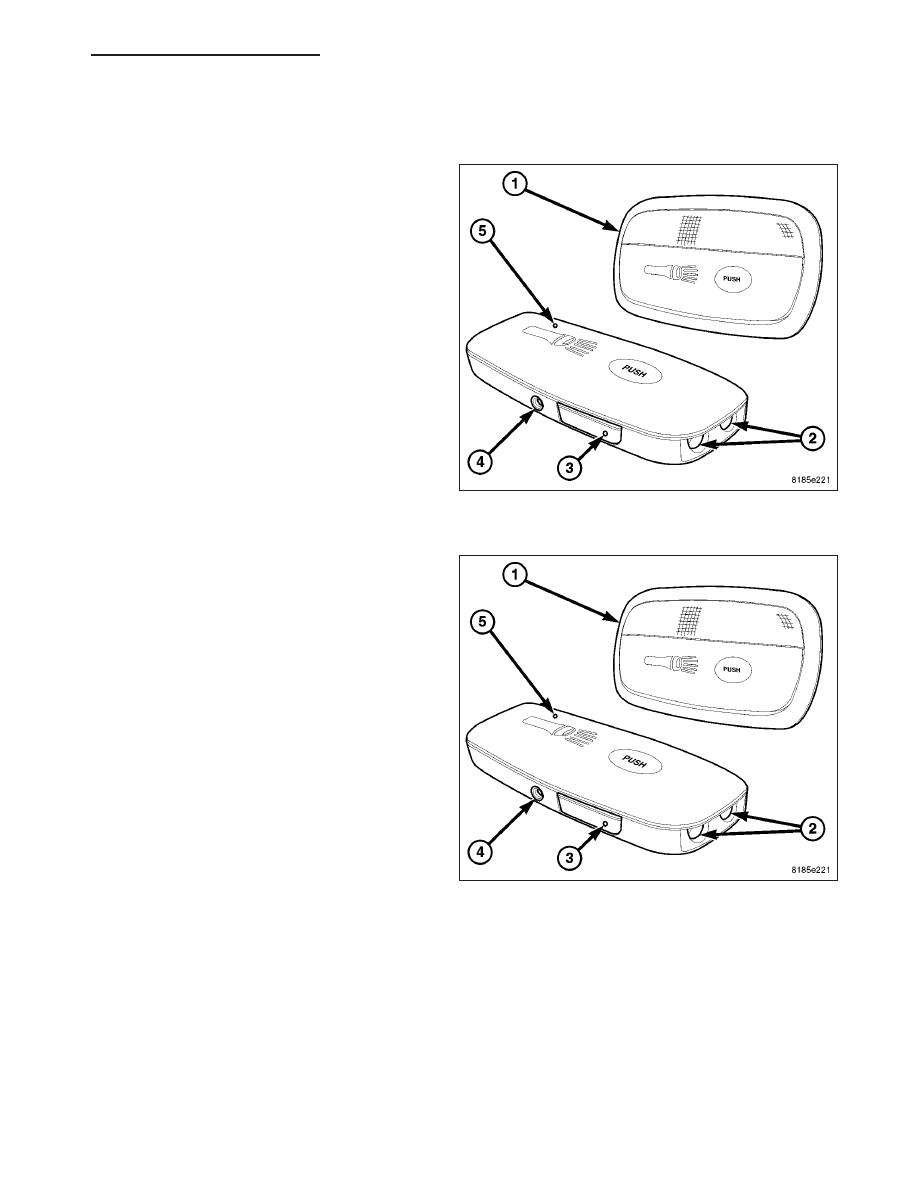

An optional dual-purpose cargo lamp (1) is removable
and rechargeable on some models. If equipped with
this option, there is flashlight (5) that can be removed.
When the flashlight is snapped out of its bezel, it can
be used in emergencies or other situations. The
recharge indicator (4) reminds you that the flashlight
batteries are getting low and need to be recharged by
reinstalling the flashlight into the cargo lamp. The
flashlight uses two Light Emitting Diodes (LED’s) (2)
for illumination and is powered by rechargeable lithium
batteries integral to the flashlight unit. The cargo lamp
is still functional with or without the flashlight installed

OPERATION

Some models will be equipped with the optional
Removable/Rechargeable Cargo Lamp (1). This is a
flashlight (5) that is removed from the rear cargo lamp
with the simple push on the flashlight on the left side,
and then is pulled down to release it from the cargo
lamp. The flashlight is turned on by the momentary
contact switch (3). The flashlight uses Light Emitting
Diodes (LED’s) (2) that are not serviceable and if
inoperative, must be replaced with a new flashlight.

The rear cargo lamp has B+ battery power to it when
any of the doors or liftgate is opened, assuming that
the thumbwheel on the left switch stalk is in the on
position. The flashlight has two contacts that apply B+
battery power and ground when the ignition switch is
in the Run/Start position, regardless of the position of
the interior lamp thumbwheel.

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 133

REMOVAL

BULB

1. Open liftgate.

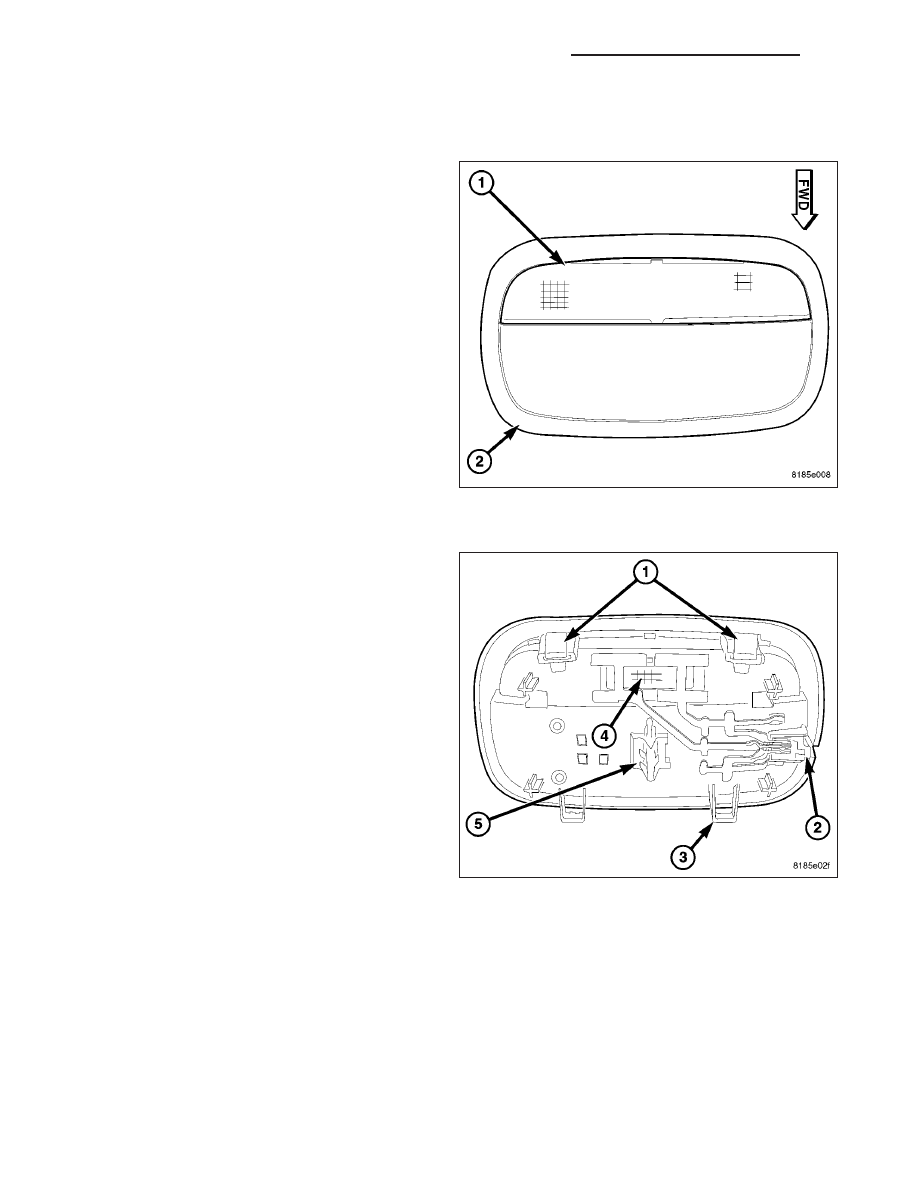

2. Using a trim stick or equivalent, gently pry between

the lens (1) and the cargo lamp unit (2).

3. Pull bulb from unit.

UNIT

1. Open liftgate.

2. Peel down the rear of the headliner and disconnect

the wire connector (2).

3. From the front of the rear cargo lamp unit, insert a

trim stick between the cargo lamp unit bezel (3)
and the headliner and gently pry down to release
the clip (5) holding the unit to the roof panel , and
the two clips (1) holding it to the headliner.

4. Pull the rear cargo lamp forward to release the two

tabs (3) from the headliner.

5. Remove the rear cargo lamp unit from vehicle.

8L - 134

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

PM

INSTALLATION

BULB

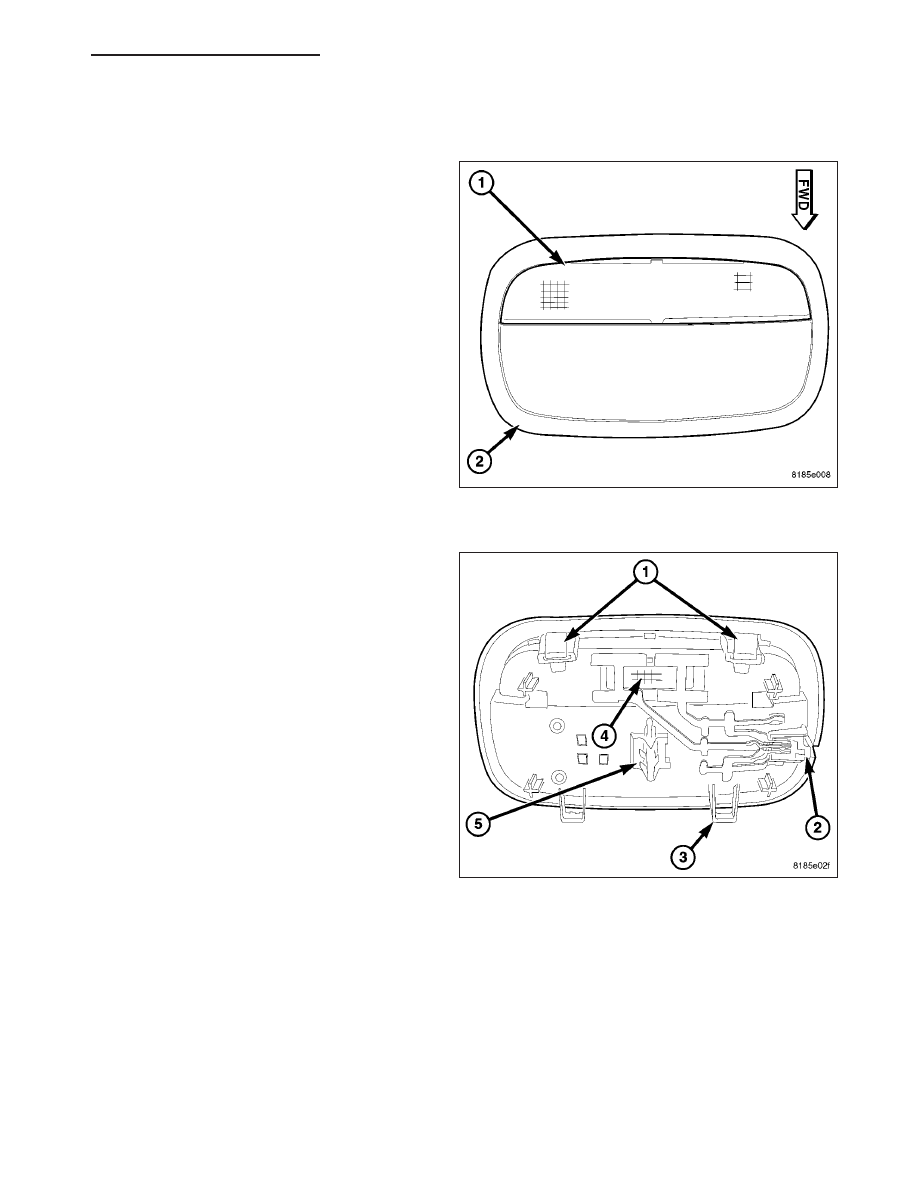

1. Push bulb into unit until seated.

2. Snap lens (1) onto lamp unit (2).

UNIT

1. Place lamp into position, insert the unit into head-

liner opening, place the two tabs (3) towards the
rear of the vehicle.

2. Push up on the front of the rear cargo lamp until

the three clips are fully engaged. The two front
clips (1) to the headliner and the one clip (5) to the
roof panel.

3. Peel down the rear of headliner and connect elec-

trical connector (2).

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 135
