COURTESY/READING LAMP

REMOVAL

BULB

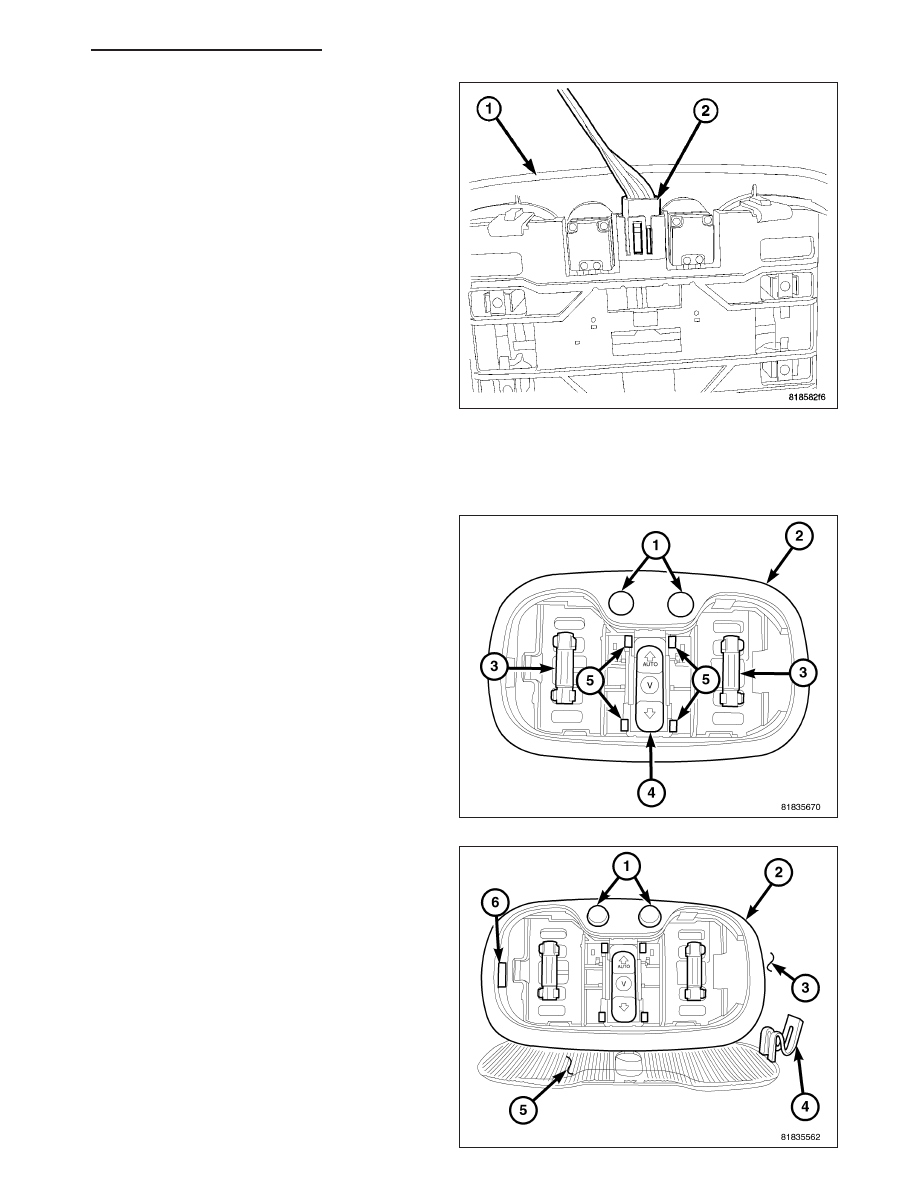

1. Insert a trim stick between the lamp bezel (4) and

courtesy/reading lamp lens (3) on the left side of
the courtesy/reading lamp at (1).

2. Carefully swing lamp lens (3) toward the right side

of the vehicle so that the tab (2) on the lens can
come out of the lamp unit (4).

3. Remove bulb (3) from lamp unit (2).

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 125

UNIT

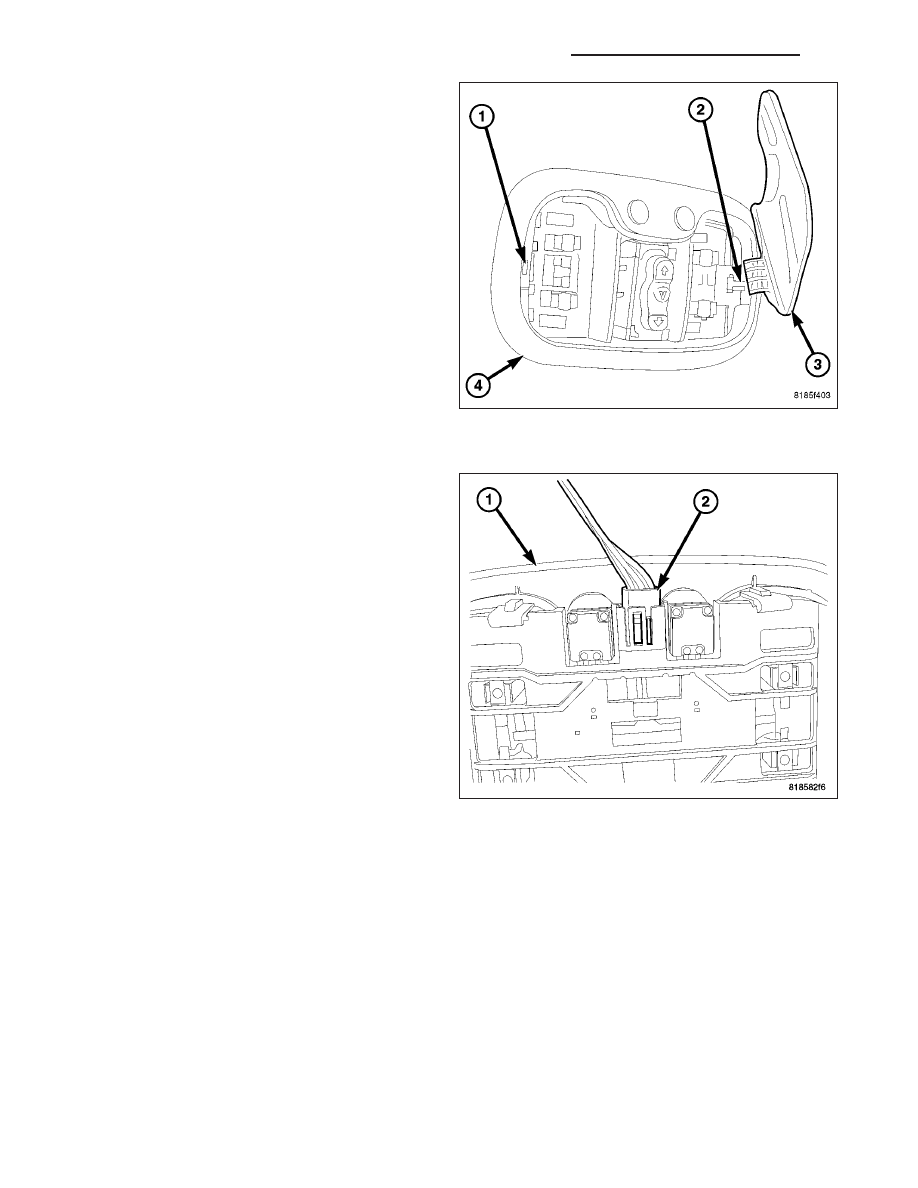

1. Insert a trim stick between the lamp bezel (4) and

courtesy/reading lamp lens (3) on the left side of
the courtesy/reading lamp at (1).

2. Carefully swing lamp lens (3) toward the right side

of the vehicle so that the tab (2) on the lens can
come out of the lamp unit (4).

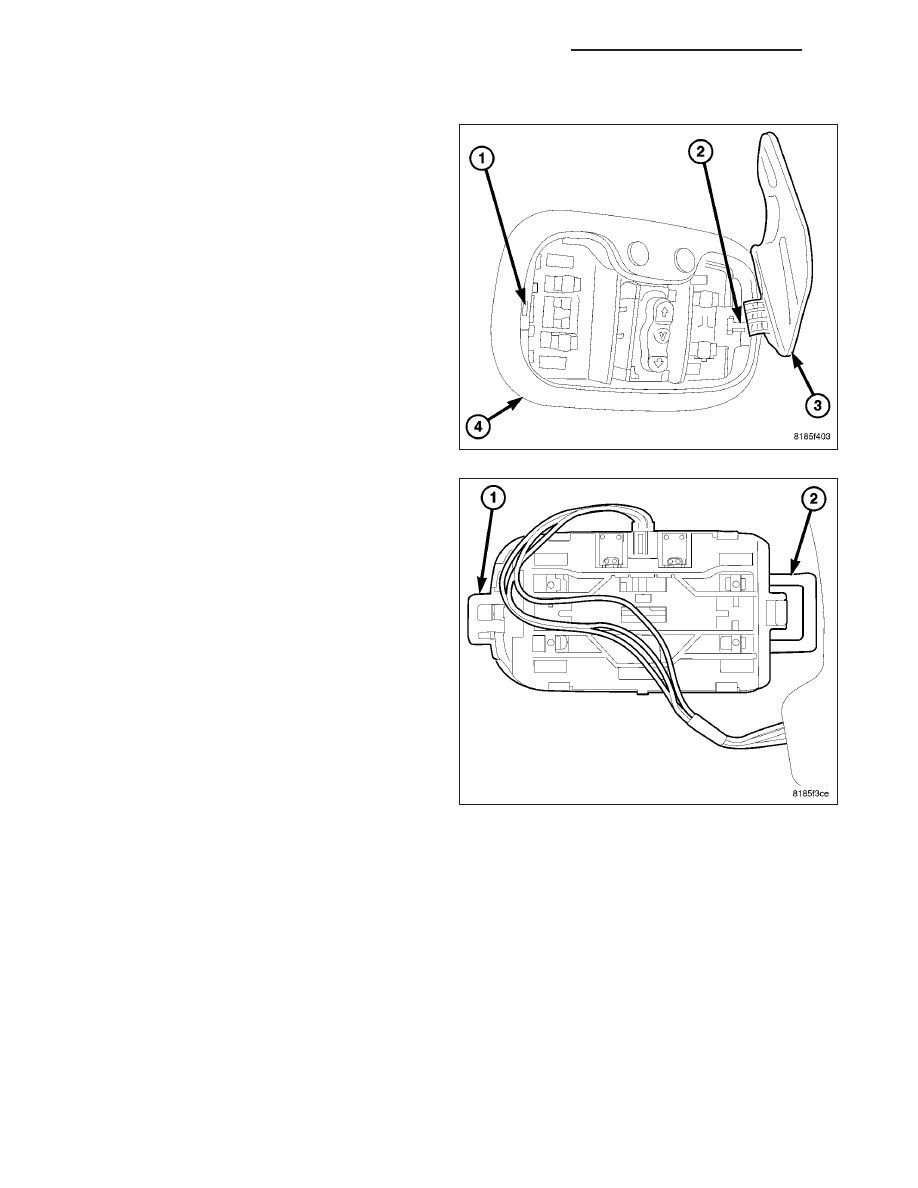

3. As shown from the backside, once the tab (1) from

the lens is out of the way, the right side will pull
down from the headliner and then pull to the right
to release the unit retaining tab (2).

8L - 126

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

PM

4. Disconnect the courtesy/reading lamp unit (1) elec-

trical connector (2).

INSTALLATION

BULB

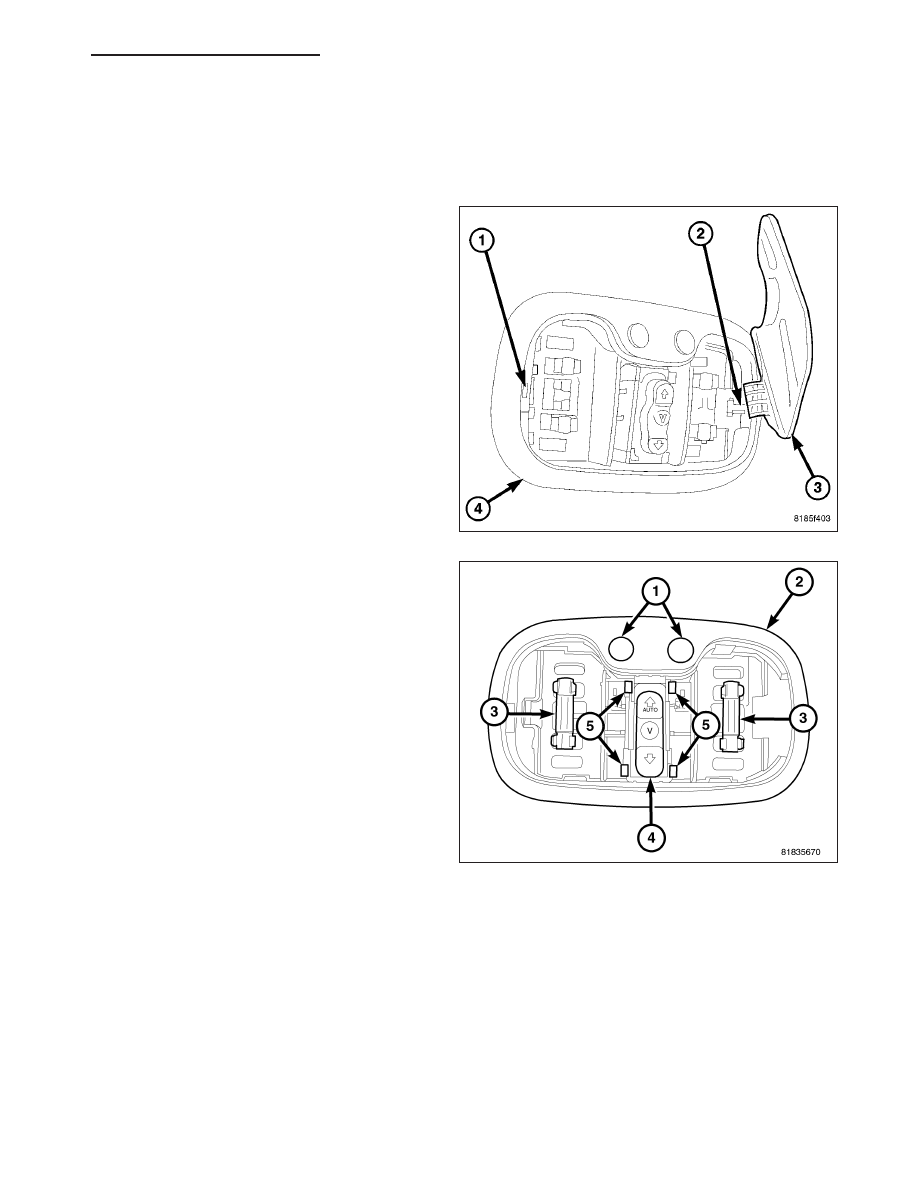

1. Position bulb (3) in holder and firmly press into

place.

NOTE: When installing the lens (5), make sure that
the tab on the lens (4) is inserted on the right side
of the courtesy/reading lamp unit first.

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 127

2. Once the right side tab (2) is in the headliner, roll

up the left side of the lens (3) until it snaps into
place at (1).

UNIT

1. Connect the courtesy/reading lamp (1) electrical

connector (2).
