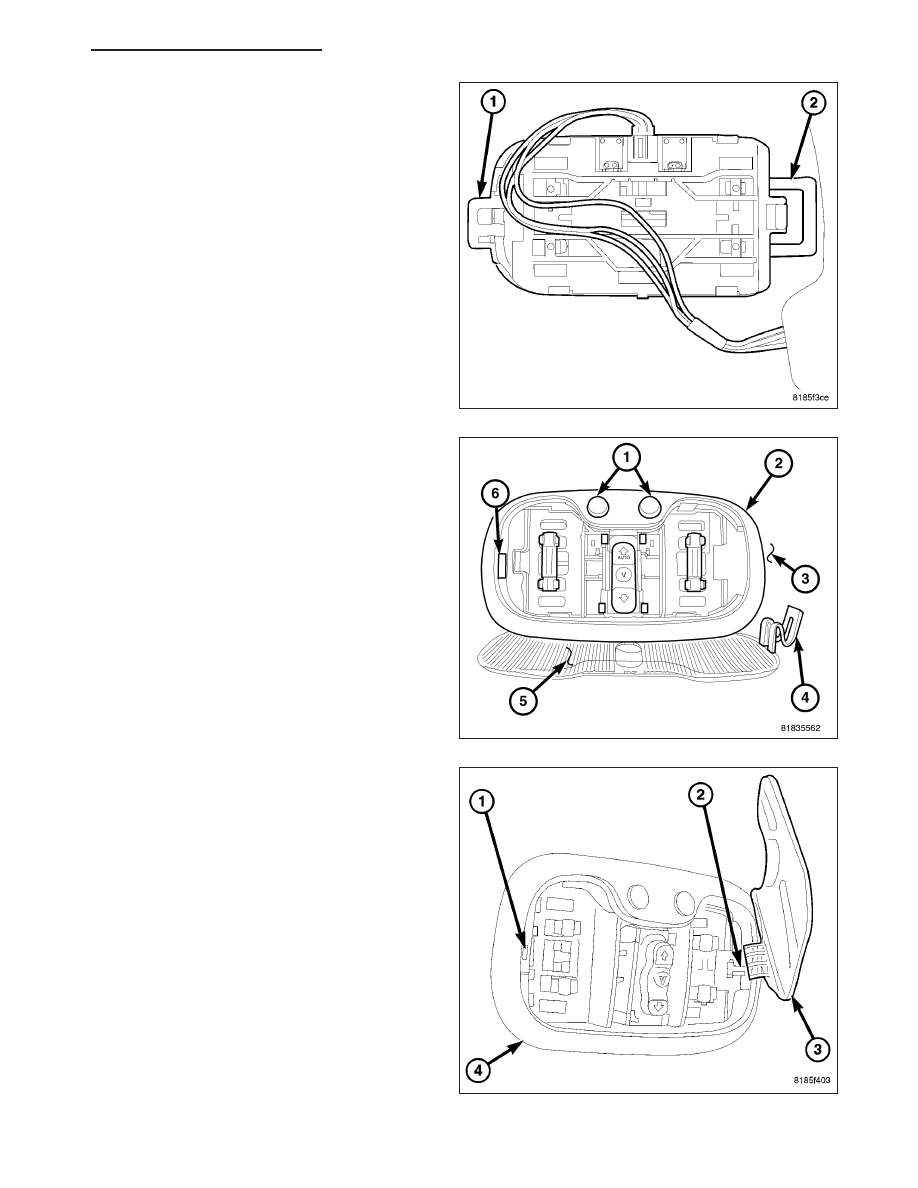

2. As shown from the backside, insert the unit tab (2)

up into the headliner to the left first of all. Then
push up the right side up into the headliner. The
lens tab (1) will hold up the right side of the cour-
tesy/reading lamp unit.

NOTE: When installing the lens (5), make sure that
the tab on the lens (4) is inserted on the right side
of the courtesy/reading lamp unit first.

3. Once the right side tab (2) is in the headliner, roll

up the left side of the lens (3) until it snaps into
place at (1).

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 129

DOME LAMP

REMOVAL

BULB

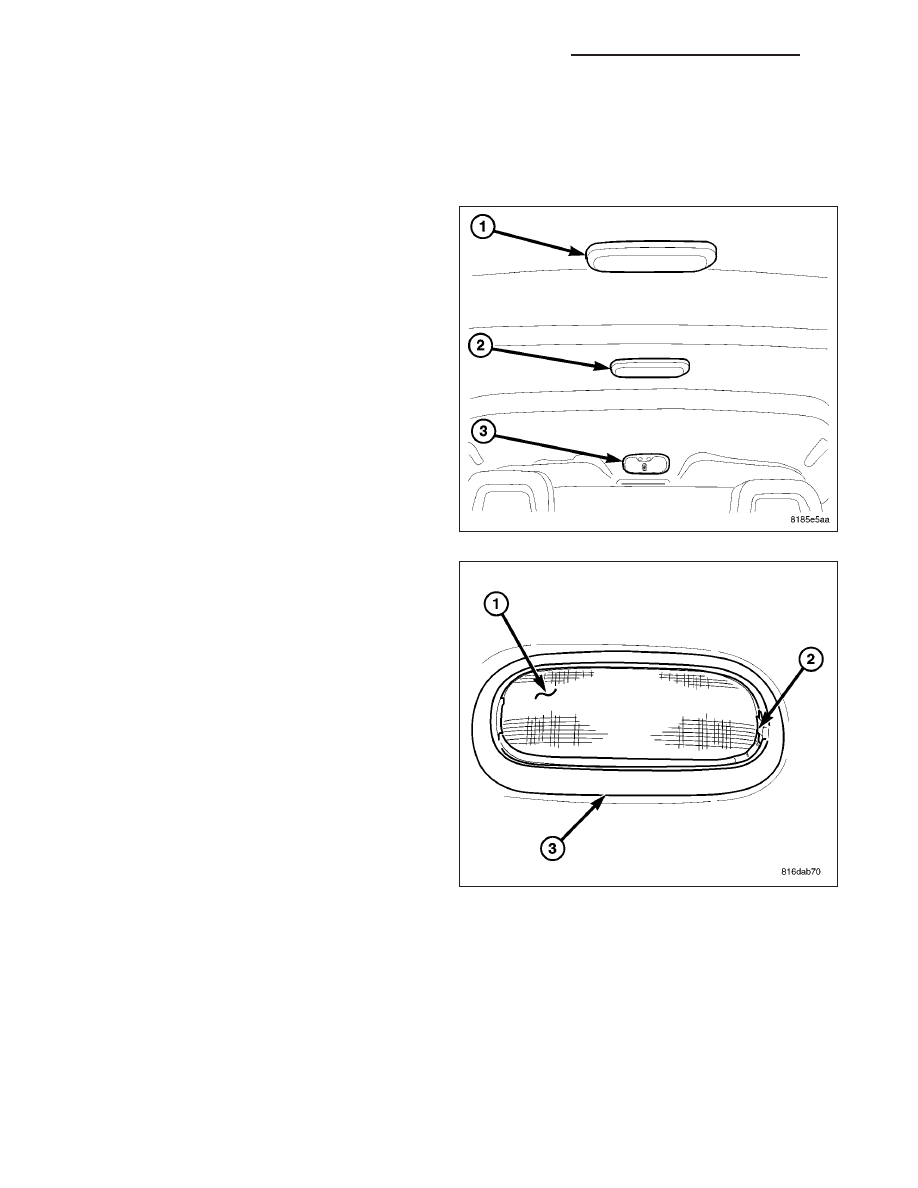

1. On lower line vehicles, there will be two overhead

lamps located at (1 and 2). (1) is the Cargo Lamp,
and (2) is the Dome Lamp.

2. Insert a trim stick or equivalent between the lamp

unit (3) and the lens (1) at this position (2).

3. Carefully remove the lamp lens (1).

4. Remove lamp from lamp unit.

8L - 130

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

PM

UNIT

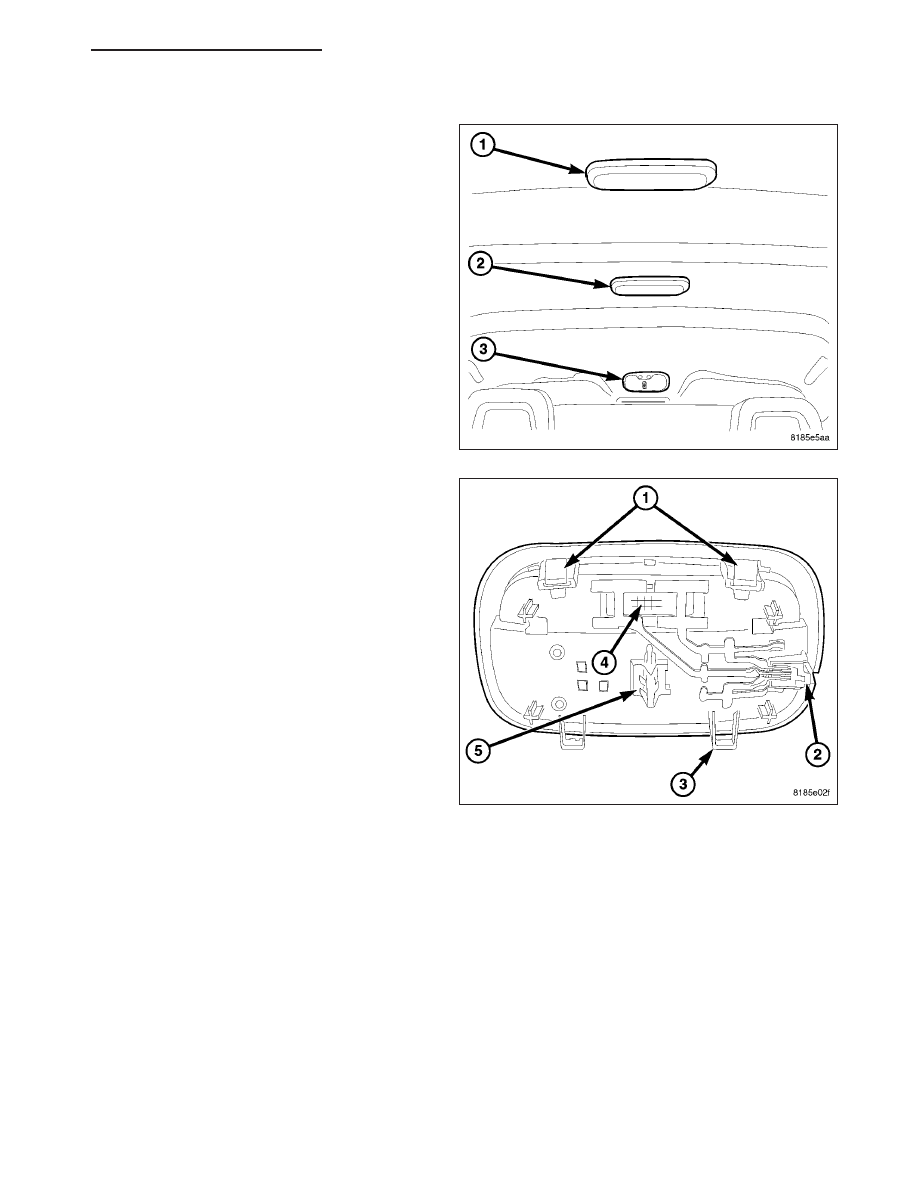

1. On lower line vehicles, there will be two overhead

lamps located at (1 and 2). (1) is the Cargo Lamp,
and (2) is the Dome Lamp.

2. From the front of the dome lamp, insert a trim stick

between the dome lamp unit bezel (3) and the
headliner and gently pry down to release the clip
(5) holding the unit to the roof panel , and the two
clips (1) holding it to the headliner.

3. Pull the dome lamp forward to release the two tabs

(3) from the headliner.

4. Disconnect the wire connector (2).

5. Remove the dome lamp unit from vehicle.

PM

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 131

INSTALLATION

BULB

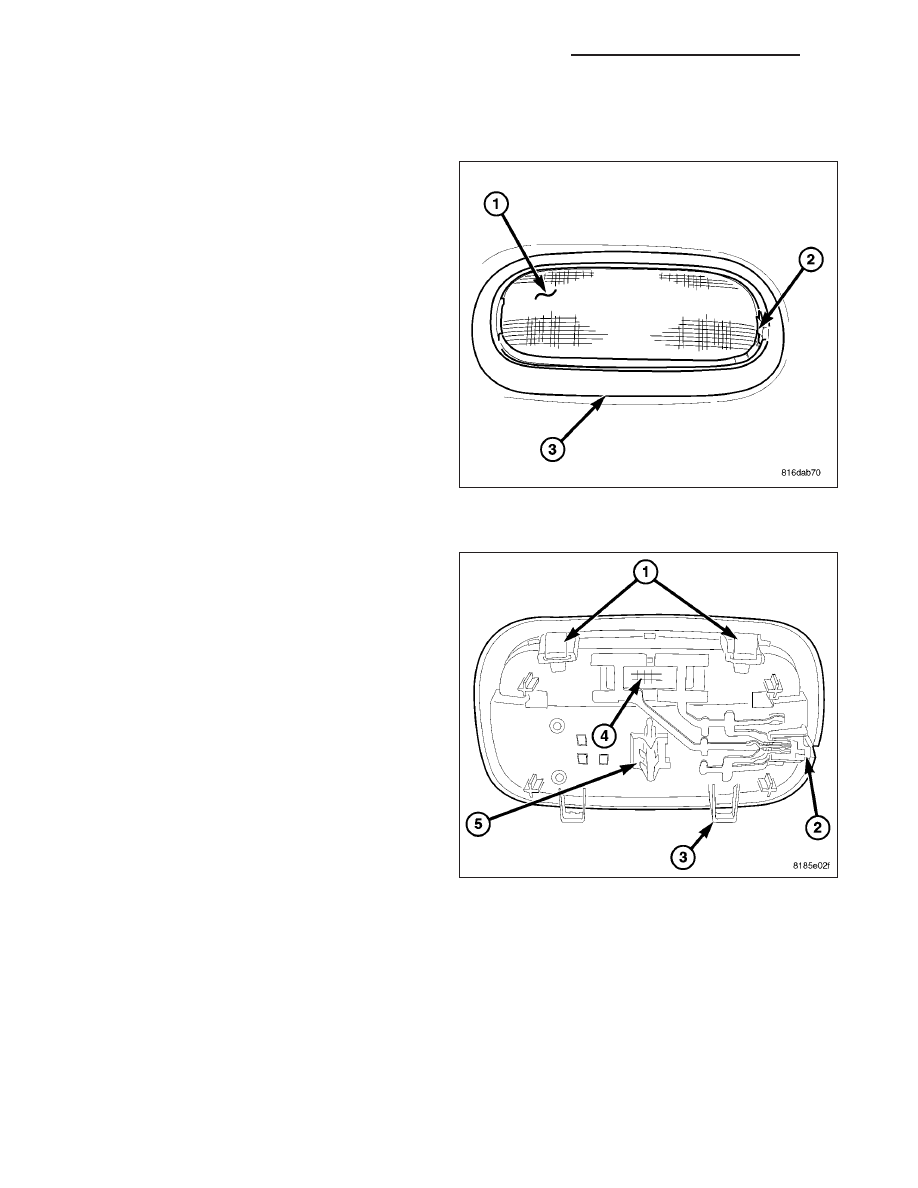

1. Push lamp in lamp unit (3) and snap into place.

2. Position lens (1) on lamp unit (3) and snap into

place.

UNIT

1. Connect electrical connector (2).

2. Place lamp into position, insert the unit into head-

liner opening, place the two tabs (3) towards the
rear of the vehicle.

3. Push up on the front of the dome lamp until the

three clips are fully engaged. The two front clips (1)
to the headliner and the one clip (5) to the roof
panel.
