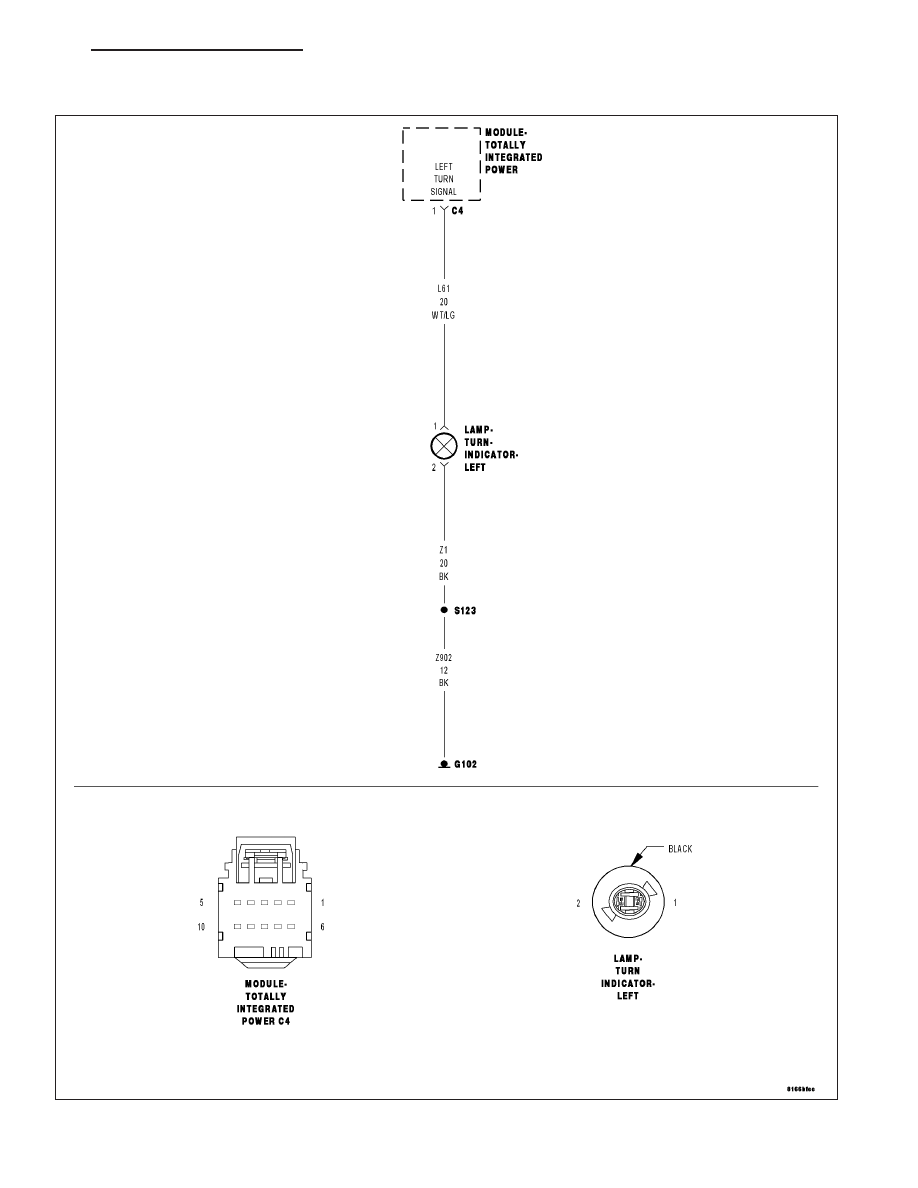

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 25

•

When Monitored:
Continuously

•

Set Condition:
When the Totally Integrated Power Module detects a short to battery on the Control circuit.

Possible Causes

(L61) TURN SIGNAL CONTROL CIRCUIT OPEN

(L61) TURN SIGNAL CONTROL CIRCUIT SHORTED TO VOLTAGE

FRONT LEFT TURN SIGNAL BULB

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all TIPM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

FRONT LEFT TURN SIGNAL BULB

Turn the ignition off.

Inspect the Front Left Turn Signal Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

8L - 26

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM

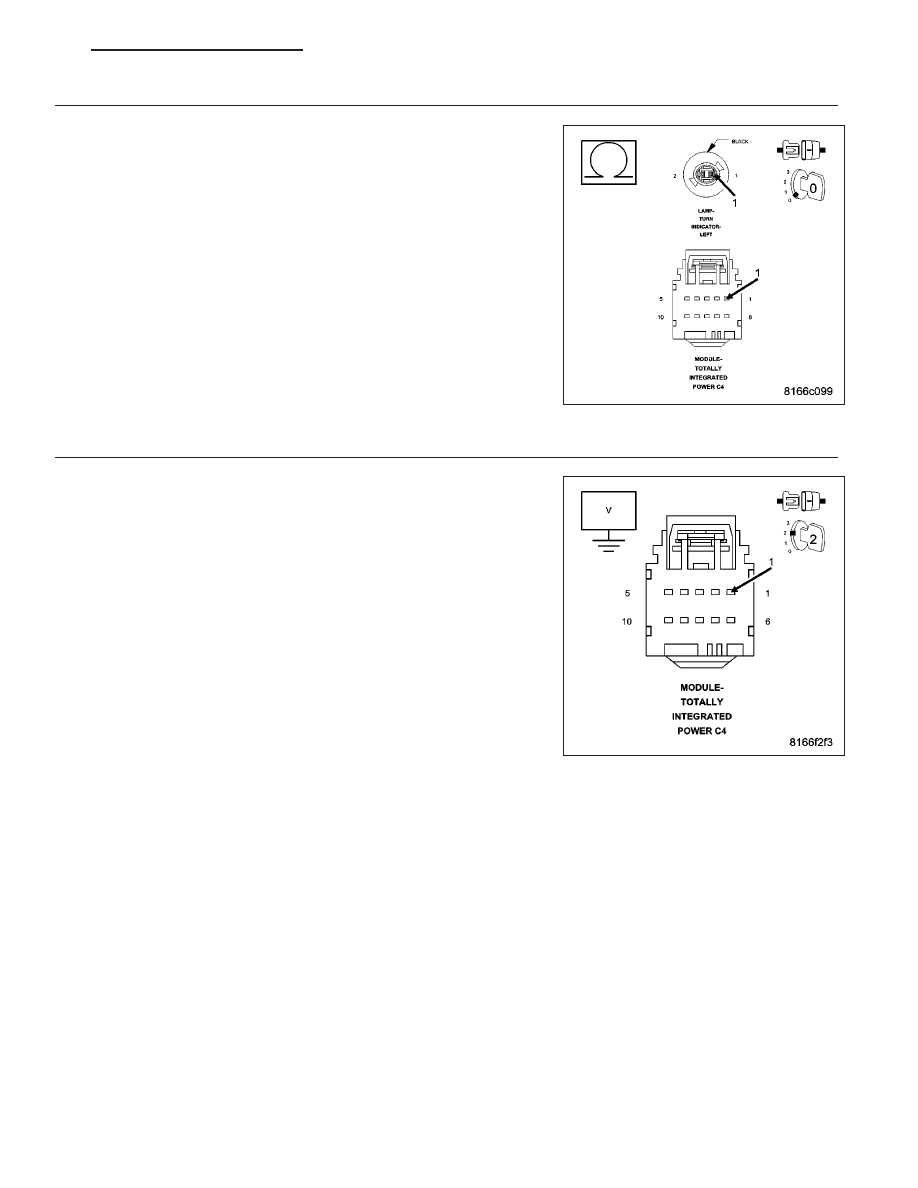

3.

(L61) LEFT TURN SIGNAL CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the TIPM C4 connector.

Disconnect the Front Left Turn Signal Lamp harness connector.

Measure the resistance of the (L61) Front Left Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L61) Turn Signal Control circuit for an open.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

4.

L61 LEFT TURN SIGNAL CONTROL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the TIPM C4 connector.

Turn the ignition on.

Check for voltage on the (L61) Front Left Turn Signal Control circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (L61) Turn Signal Control circuit for a short to

voltage.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 27

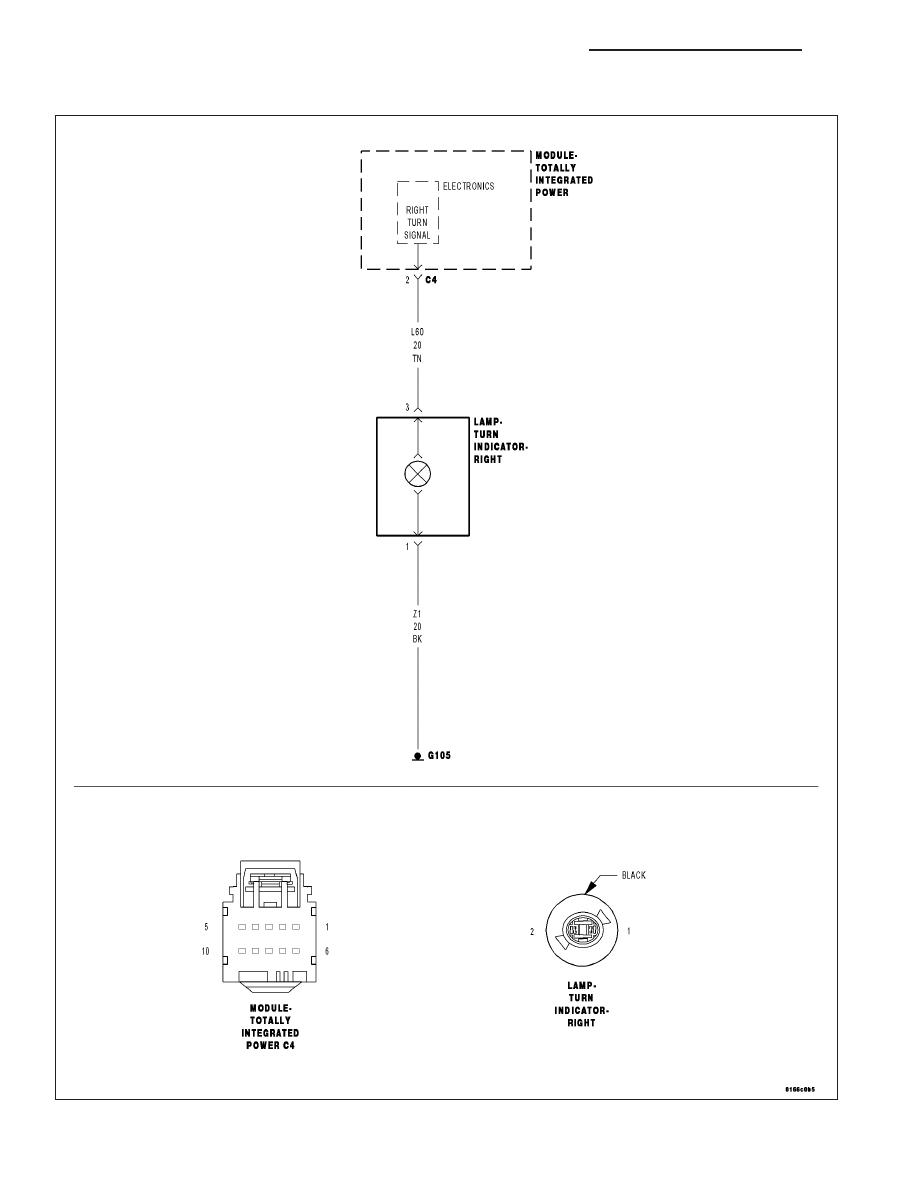

B163F-FRONT RIGHT TURN CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8L - 28

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM
