When Monitored:

•

With the Headlamps activated.

•

Set Condition:

•

When the TIPM detects a HIGH condition.

Possible Causes

(L34) HIGH BEAM CONTROL CIRCUIT OPEN

(L34) HIGH BEAM CONTROL SHORT TO VOLTAGE

RIGHT HIGH BEAM BULB

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Headlamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1638-RIGHT HI BEAM CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

RIGHT LOW BEAM BULB

Turn the ignition off.

Inspect the Right High Beam Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 21

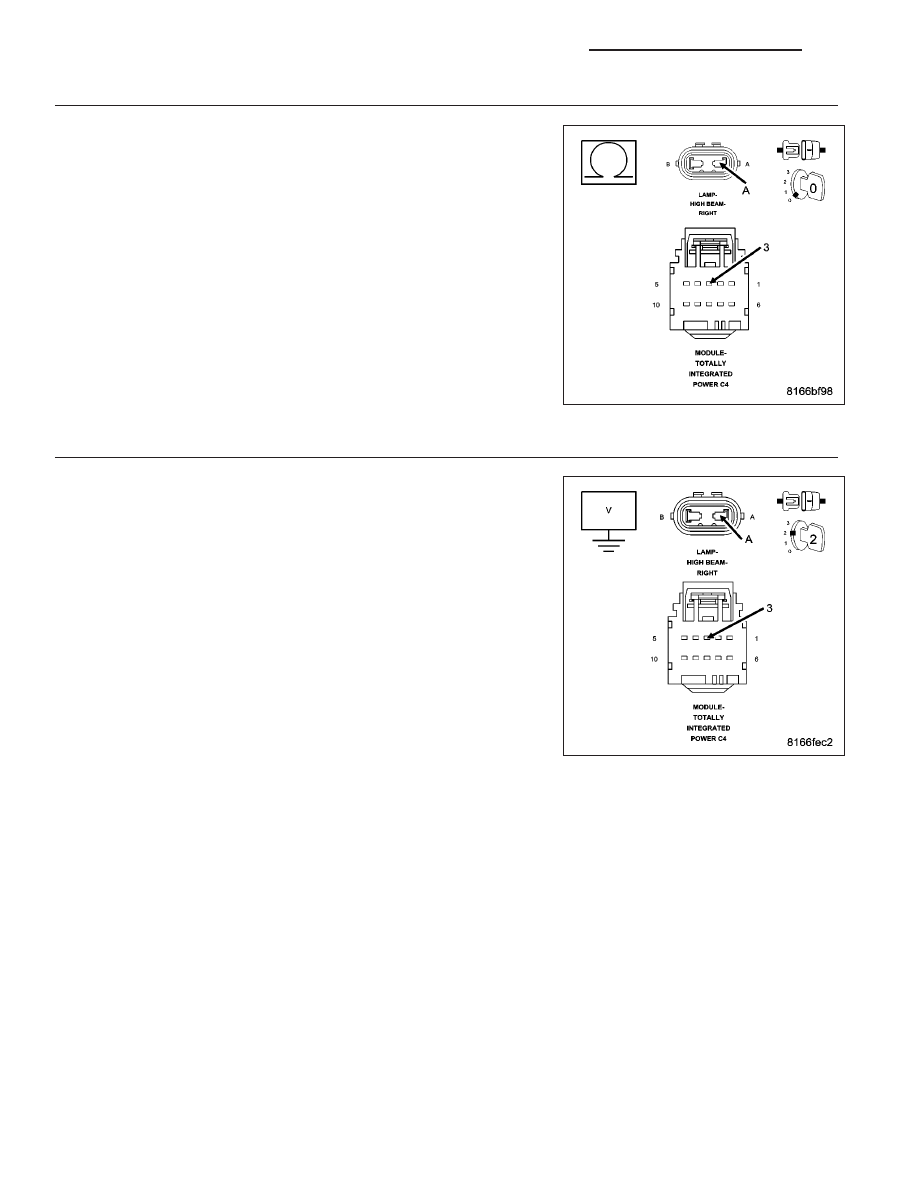

3.

(L34) HIGH BEAM CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the TIPM C4 harness connector.

Disconnect the Right Highbeam Lamp harness connector.

Measure the resistance of the (L34) High Beam Control circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L34) High Beam Control circuit for an open con-

dition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

4.

(L34) HIGH BEAM CONTROL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the TIPM C4 harness connector.

Disconnect the Right Highbeam Lamp harness connector.

Turn the ignition on.

Measure for voltage on the (L34) High Beam Control circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (L34) High Beam Control circuit for a short to

voltage condition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8L - 22

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM

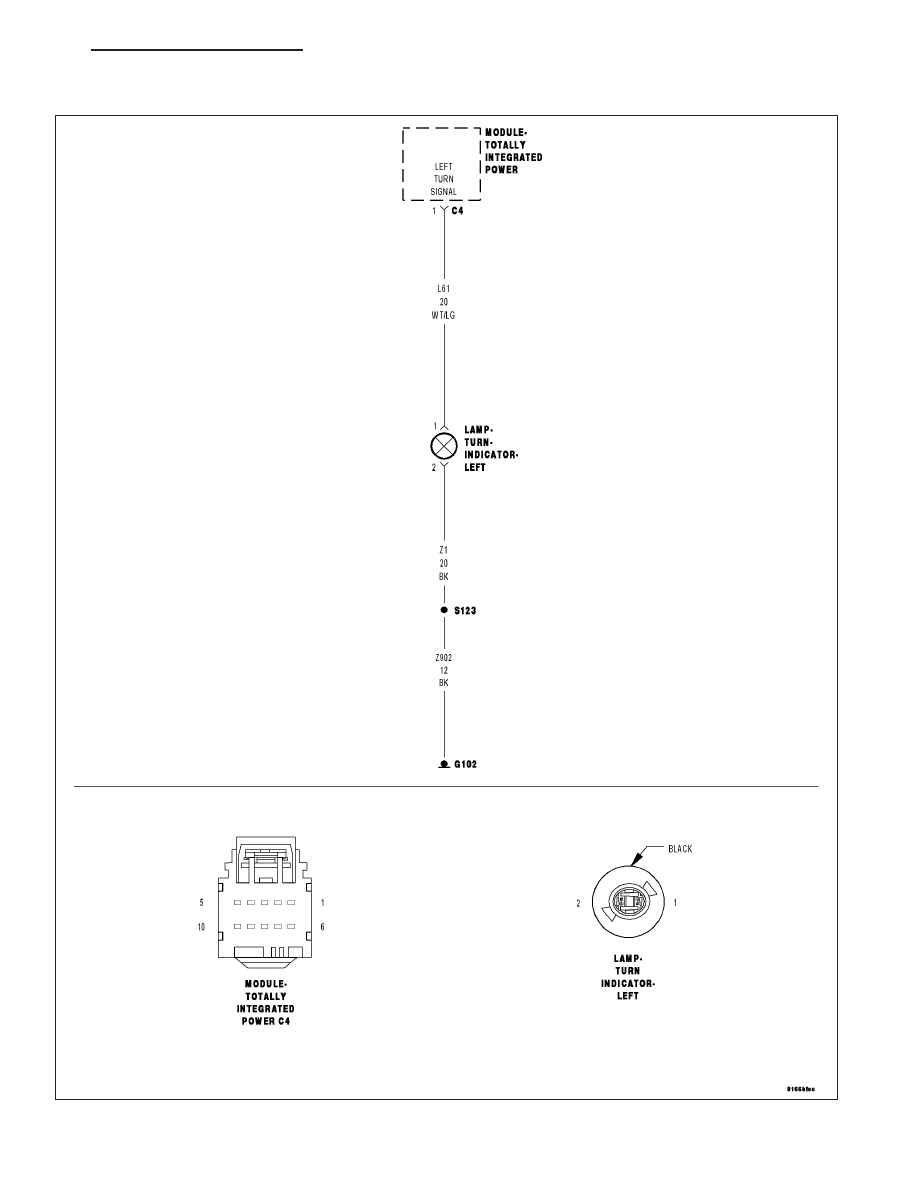

B163B-FRONT LEFT TURN CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 23

•

When Monitored:

•

With the Headlamps activated.

•

Set Condition:

•

When the TIPM detects a LOW condition.

Possible Causes

(L61) FRONT LEFT TURN SIGNAL CONTROL CIRCUIT

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Left Turn Signals on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B163B-FRONT LEFT TURN CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

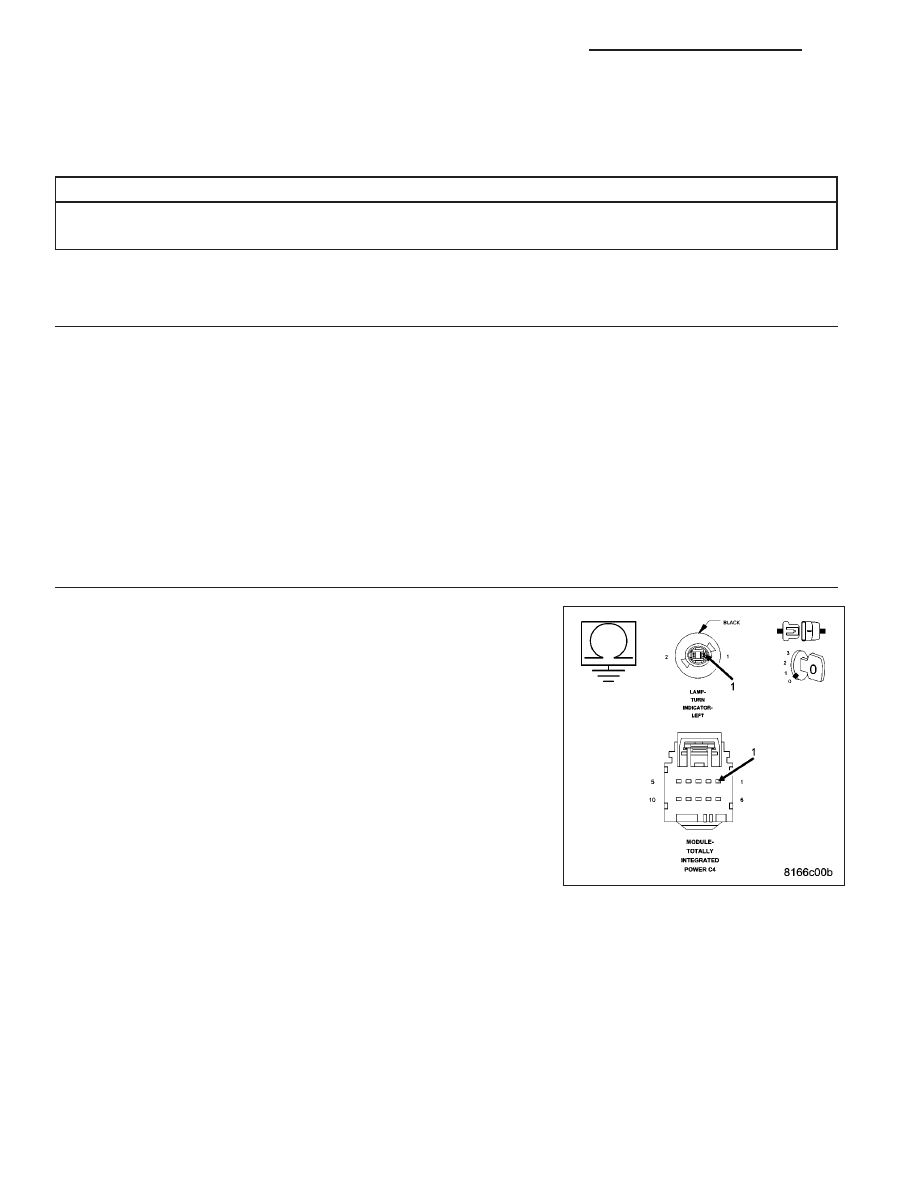

2.

(L61) FRONT LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the TIPM C2 connector.

Disconnect the Left Turn Signal Lamp harness connector.

Measure the resistance between ground and the (L61) Front Left Turn
Signal Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (L61) Front Left Turn Signal Control circuit for a

short to ground.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8L - 24

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM
