LAMPS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

LAMPS/LIGHTING - EXTERIOR - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 71

LAMPS/LIGHTING - INTERIOR . . . . . . . . . . . . . . 115
LAMPS/LIGHTING - INTERIOR - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . 123

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B162B-LEFT LOW BEAM CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

B162C-LEFT LOW BEAM CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

B162F-RIGHT LOW BEAM CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

B1630-RIGHT LOW BEAM CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B1633-LEFT HI BEAM CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

B1634-LEFT HI BEAM CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

B1637-RIGHT HIGH BEAM CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

B1638-RIGHT HI BEAM CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

B163B-FRONT LEFT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

B163C-FRONT LEFT TURN CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

B163F-FRONT RIGHT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

B1640-FRONT RIGHT TURN CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

B1643-REAR LEFT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

B1644-REAR LEFT TURN CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

B1647-REAR RIGHT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

B1648-REAR RIGHT TURN CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

B1659-FRONT FOG LAMP CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

B165C-PARK LAMP CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

B165D-LEFT PARK LAMP CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

B165E-PARK LAMP CONTROL CIRCUIT

OPEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

B1660-FRONT FOG LAMP CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

B1661-FRONT FOG LAMP CONTROL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

B1663-REAR FOG LAMP CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

B1664-REAR FOG LAMP CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

B1667-REVERSE LAMP CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

B1668-REVERSE LAMP CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

B1669-REVERSE LAMP CONTROL CIRCUIT

OPEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

B1784-STOP LAMP CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

B1785-STOP LAMP CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

B1786-STOP LAMP CONTROL CIRCUIT

OPEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

PM

LAMPS

8L - 1

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8L - 2

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM

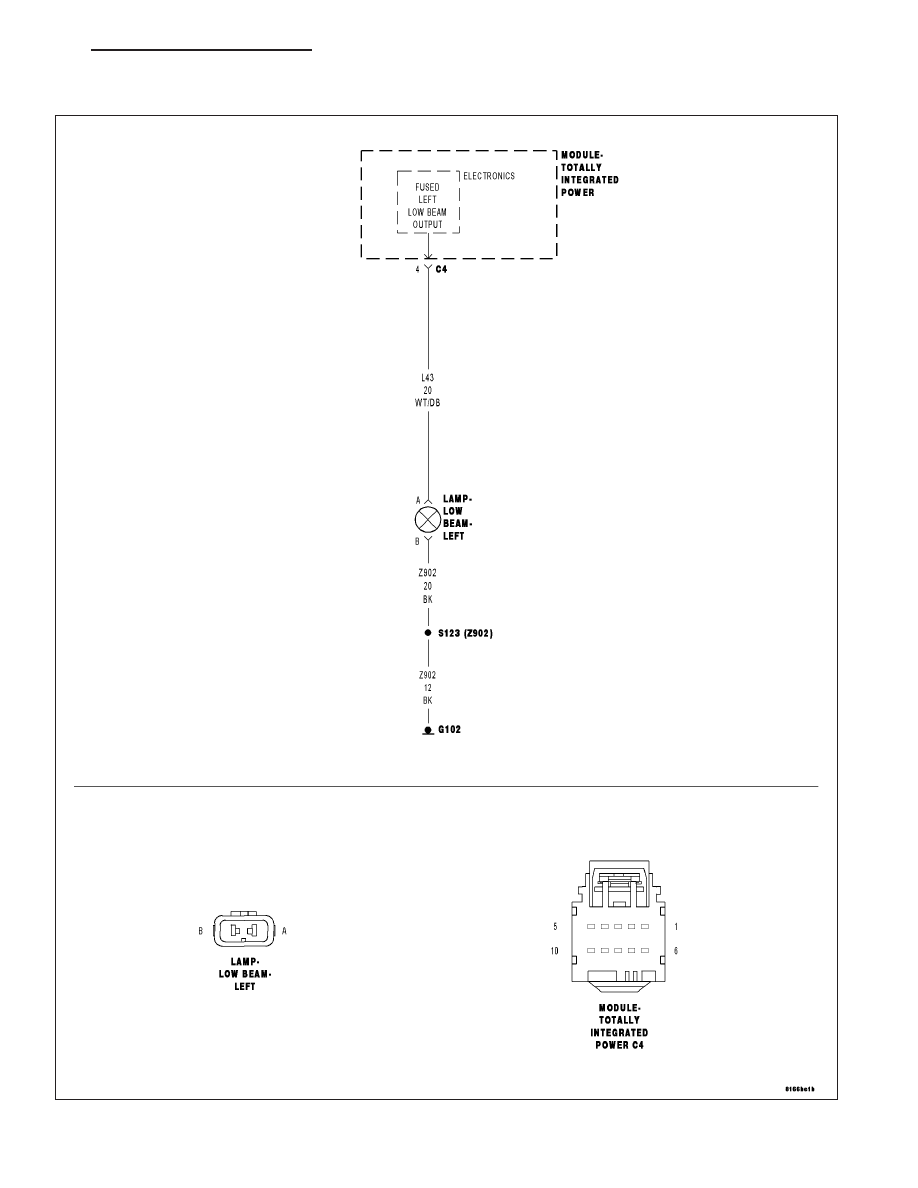

B162B-LEFT LOW BEAM CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 3

•

When Monitored:

•

With the Headlamps activated.

•

Set Condition:

•

When the TIPM detects a LOW condition.

Possible Causes

(L43) LEFT LOW BEAM CONTROL CIRCUIT SHORT TO GROUND

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Headlamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B162B-LEFT LOW BEAM CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

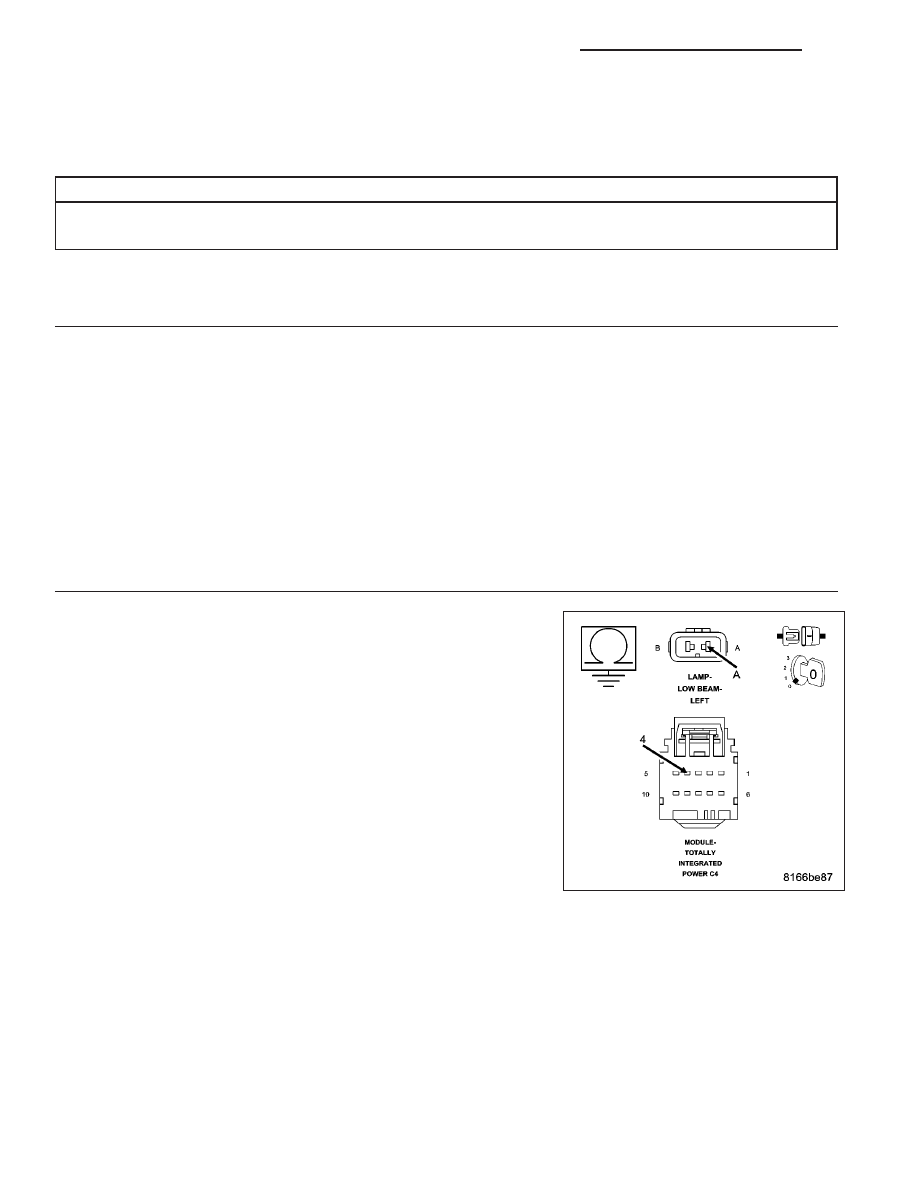

(L43) LEFT LOW BEAM CONTROL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the TIPM C4 harness connector.

Disconnect the Left Headlamp harness connector.

Measure the resistance between ground and the (L43) Left Low Beam
Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (L43) Left Low Beam Control circuit for a short to

ground condition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8L - 4

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM
