B162C-LEFT LOW BEAM CONTROL CIRCUIT HIGH

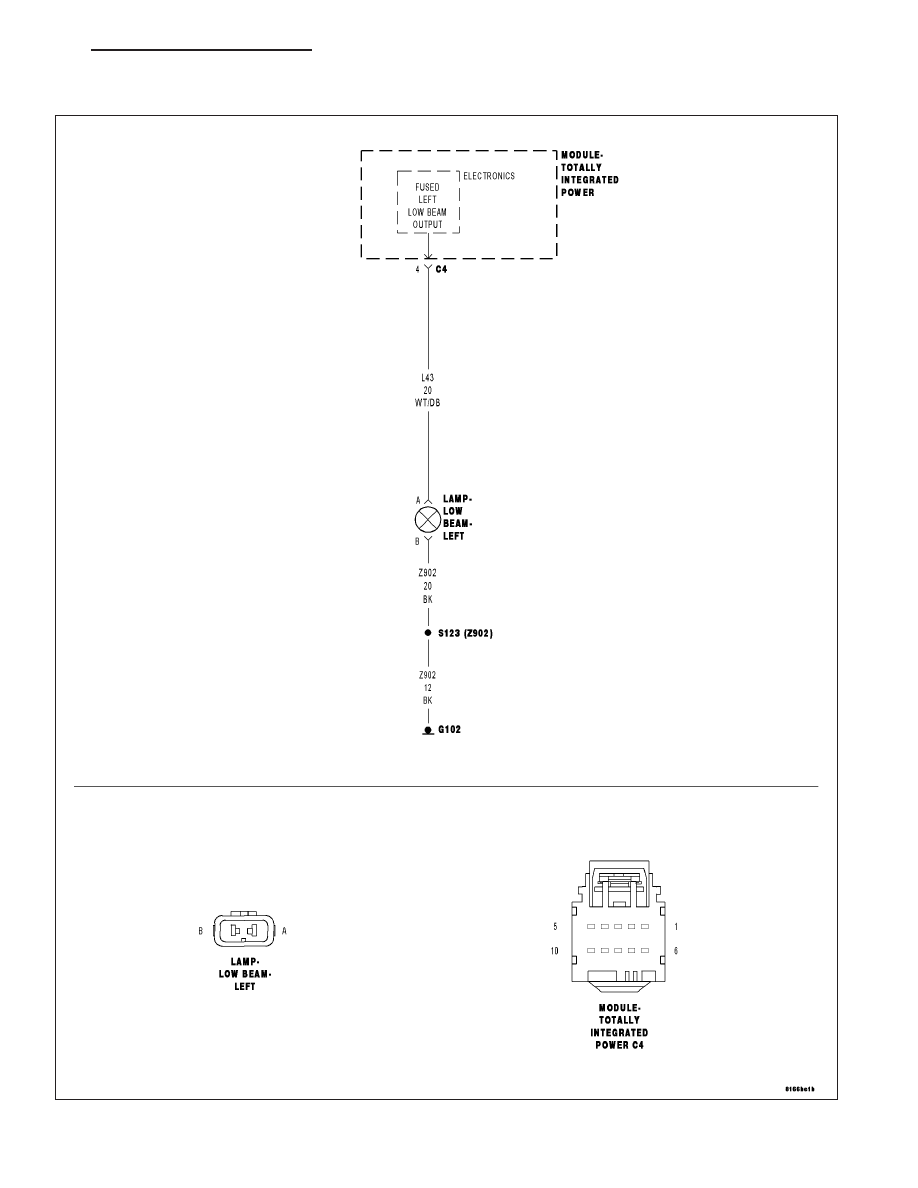

For a complete wiring diagram Refer to Section 8W.

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 5

•

When Monitored:

•

With the Headlamps activated.

•

Set Condition:

•

When the TIPM detects a HIGH condition.

Possible Causes

(L43) LEFT LOW BEAM CONTROL CIRCUIT OPEN

(L43) LEFT LOW BEAM CONTROL CIRCUIT SHORTED TO VOLTAGE

LEFT LOW BEAM BULB

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Headlamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B162C-LEFT LOW BEAM CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

LEFT LOW BEAM BULB

Turn the ignition off.

Inspect the Left Low Beam Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

8L - 6

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM

3.

(L43) LEFT LOW BEAM CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the TIPM C4 harness connector.

Disconnect the Left Low Beam Lamp harness connector.

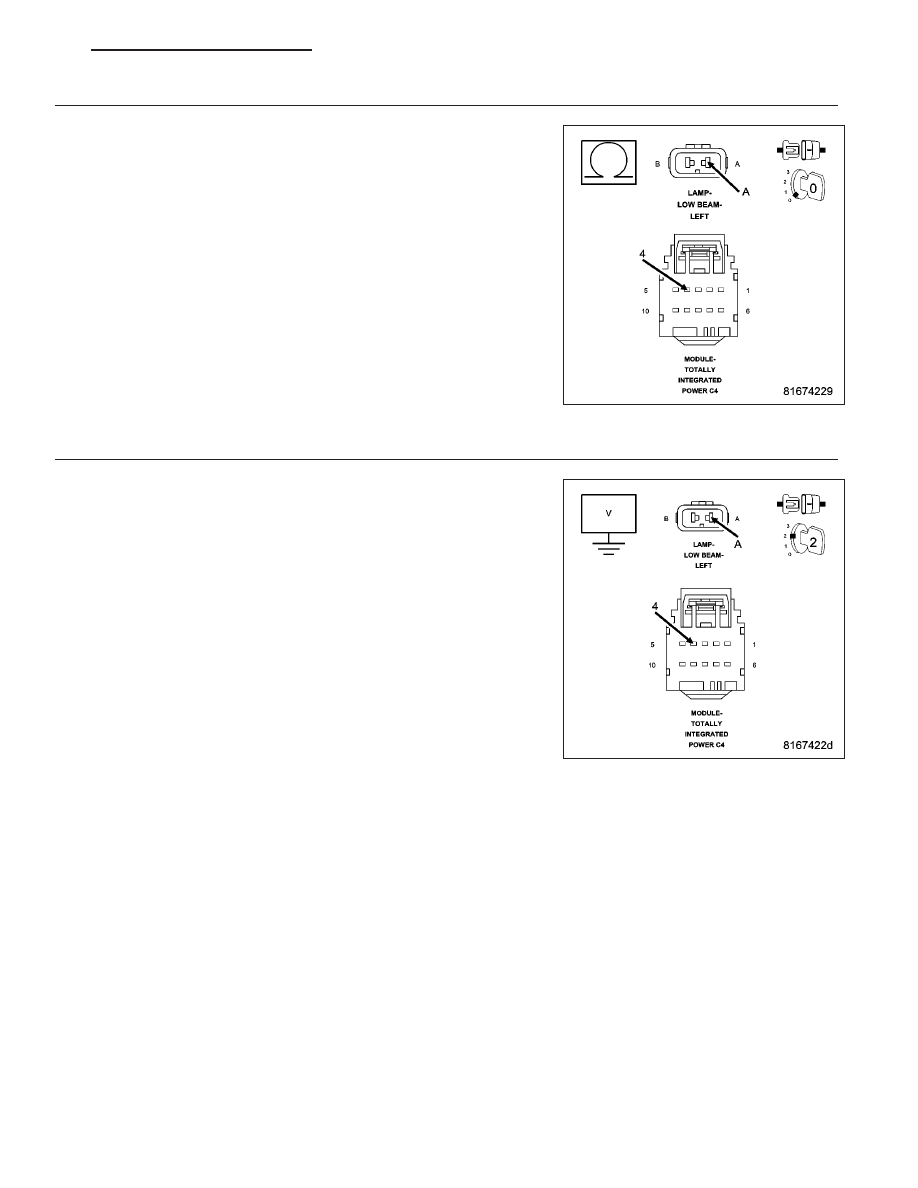

Measure the resistance of the (L43) Left Low Beam Control circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L43) Left Low Beam Control circuit for an open

condition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

4.

(L43) LEFT LOW BEAM CONTROL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the TIPM C4 harness connector.

Disconnect the Left Low Beam Lamp harness connector.

Turn the ignition on.

Measure for voltage on the (L43) Left Low Beam Control circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (L43) Left Low Beam Control circuit for a short to

voltage condition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 7

B162F-RIGHT LOW BEAM CONTROL CIRCUIT LOW

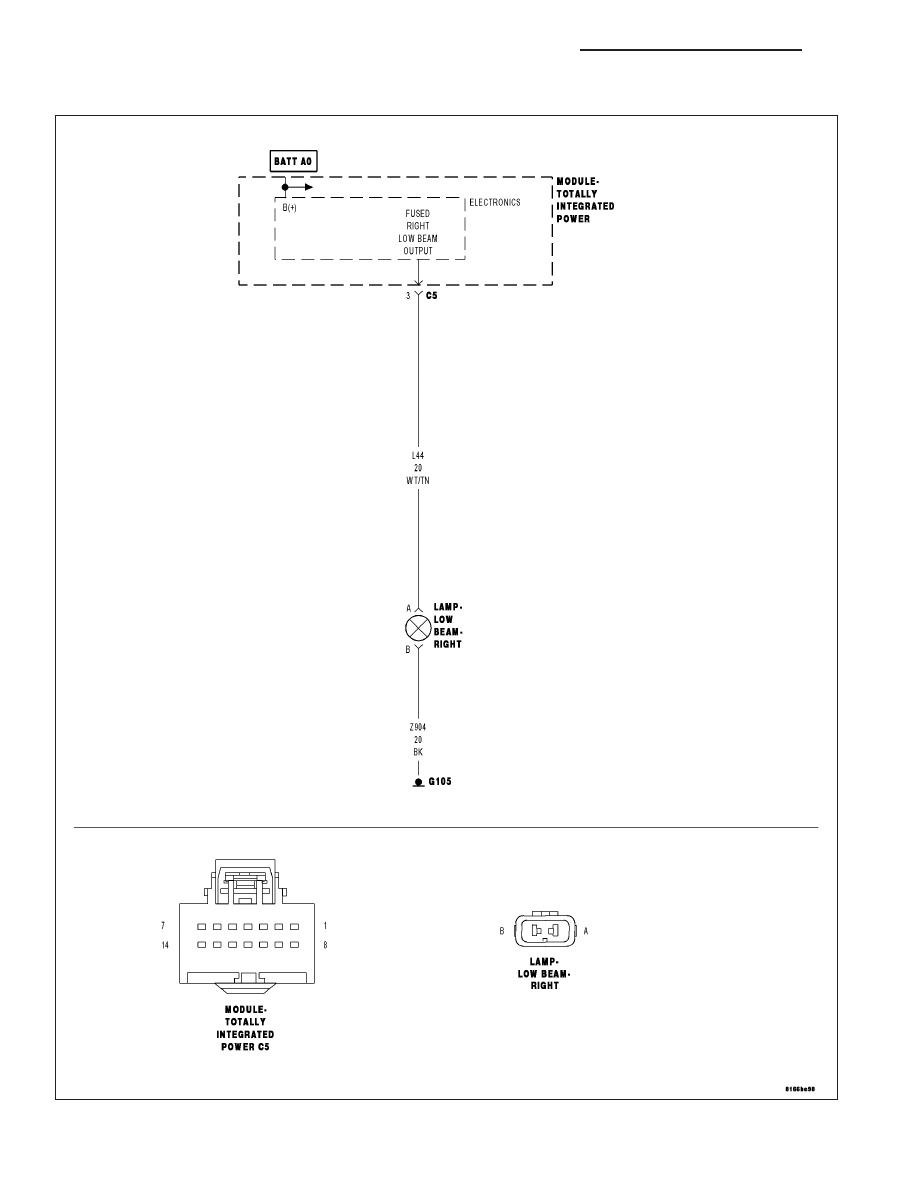

For a complete wiring diagram Refer to Section 8W.
