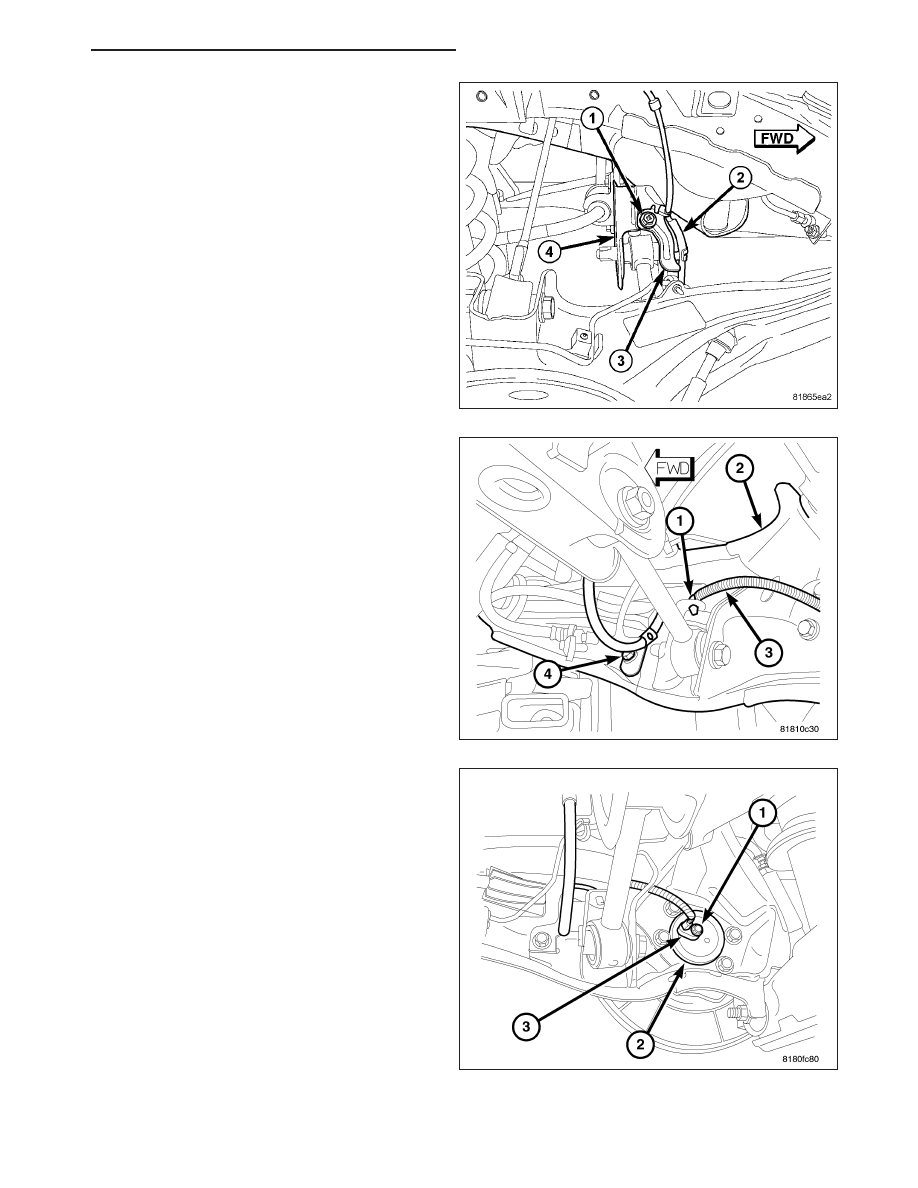

6. Remove the screw (1) fastening the cable routing

clamp (3) to the rear suspension crossmember (4).

7. Remove the speed sensor cable routing clip (1)

from the trailing link (2).

8. Remove the screw (4) fastening the cable routing

clamp to the trailing link.

9. Remove the screw (1) fastening the wheel speed

sensor head (3) in the rear of the hub and bearing
(2). Remove the sensor from the vehicle.

PM

BRAKES - ABS SERVICE INFORMATION

5 - 317

INSTALLATION

ALL-WHEEL-DRIVE

CAUTION: Failure to install speed sensor cables properly may result in contact with moving parts or an
over extension of cables causing an open circuit. Be sure that cables are installed, routed, and clipped
properly.

NOTE: When installing the sensor head to the
spring-loaded retainer on the hub and bearing,
make sure the head is held snug in the retainer. If
there is any play, the clip is deformed and the hub
and bearing must be replaced. The retainer is not
serviced separately.

1. Clip the wheel speed sensor head (1) (flat side to

bearing rear face) into the spring-loaded retainer
on the rear of the hub and bearing (2).

2. Position the wheel speed sensor (3) on the trailing

link (2) and install the screw (4) securing it in
place. Tighten the mounting screw to 18 N·m (13 ft.
lbs.).

3. Position the wheel speed sensor (3) and install the

routing clip (1) fastening the sensor to the trailing
link (2).

5 - 318

BRAKES - ABS SERVICE INFORMATION

PM

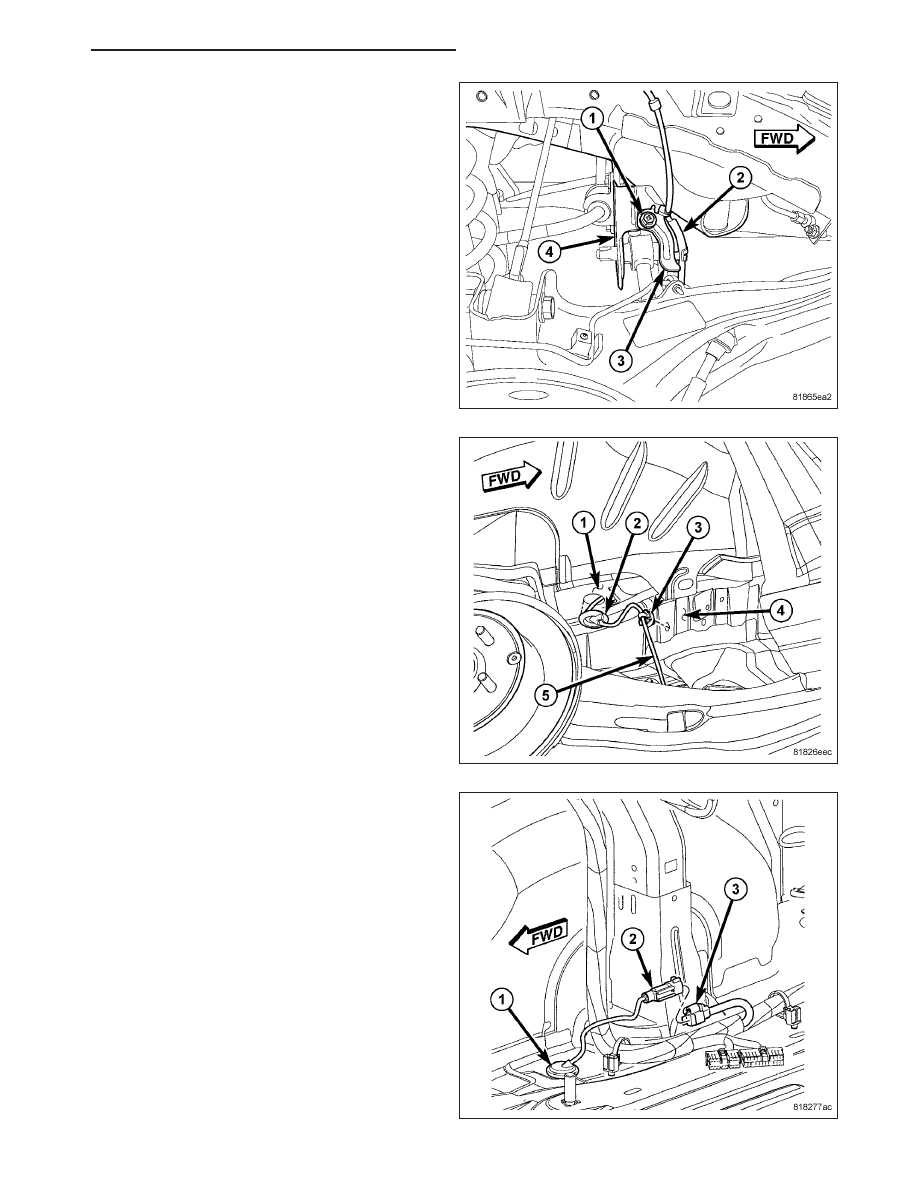

4. Position the wheel speed sensor cable routing

clamp (3) on the rear suspension crossmember (4)
and install the mounting screw (1). Tighten the
mounting screw to 18 N·m (13 ft. lbs.).

5. Install the speed sensor cable routing clip (3) on

the outside frame rail (4).

6. Insert the wheel speed sensor cable (5) through

the hole in the body (1) and install the grommet (2)
in the hole.

7. Lower the vehicle.

8. Connect the wheel speed sensor cable connector

(2) at the body wiring harness connector (3).

9. Install the interior rear quarter trim panel. (Refer to

23 - BODY/INTERIOR/QUARTER PANEL TRIM -
INSTALLATION)

10. Perform the Diagnostic Verification Test and clear

any faults. (Refer to 5 - BRAKES - STANDARD
PROCEDURE)

PM

BRAKES - ABS SERVICE INFORMATION

5 - 319

FRONT-WHEEL-DRIVE

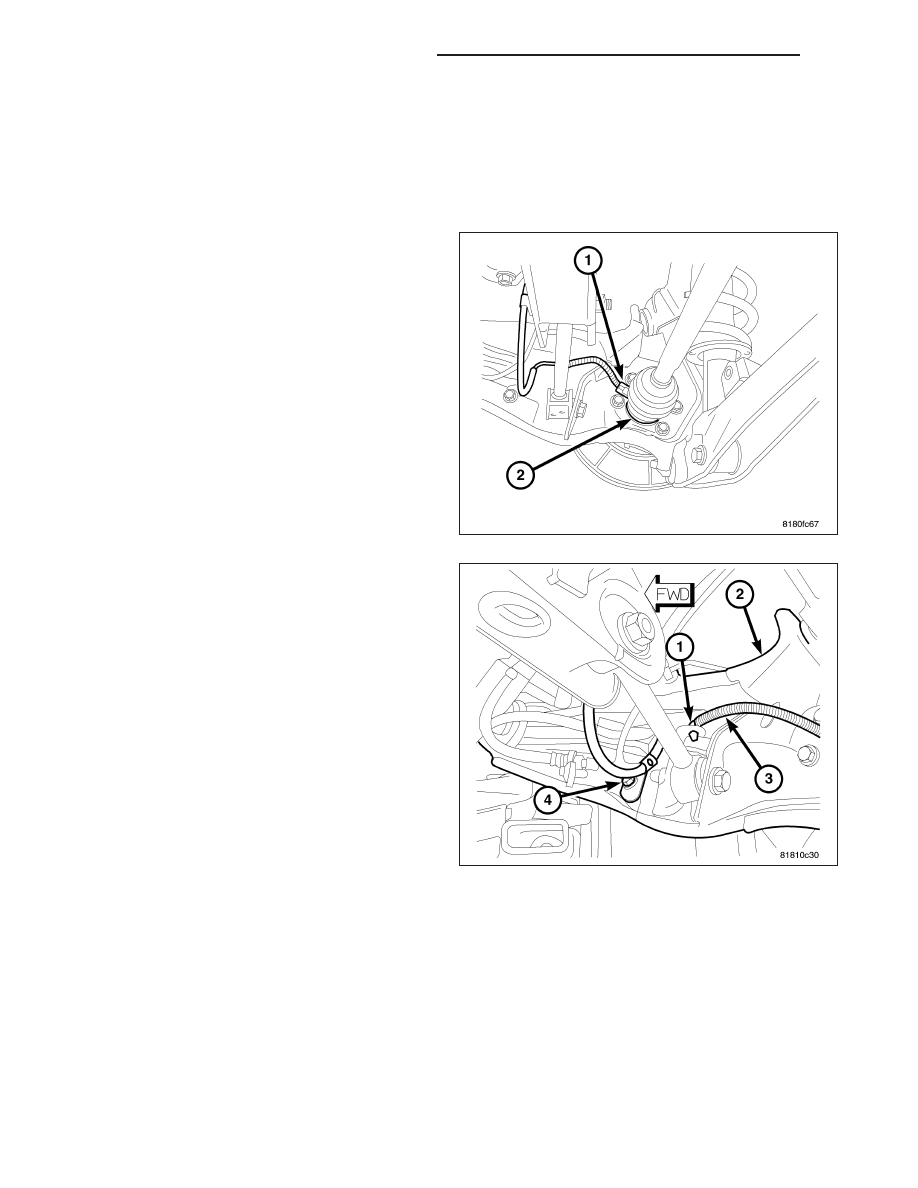

1. Install the wheel speed sensor head (3) into the

rear of the hub and bearing (2).

2. Install the wheel speed sensor head mounting

screw (1). Tighten the screw to 10 N·m (89 in. lbs.).

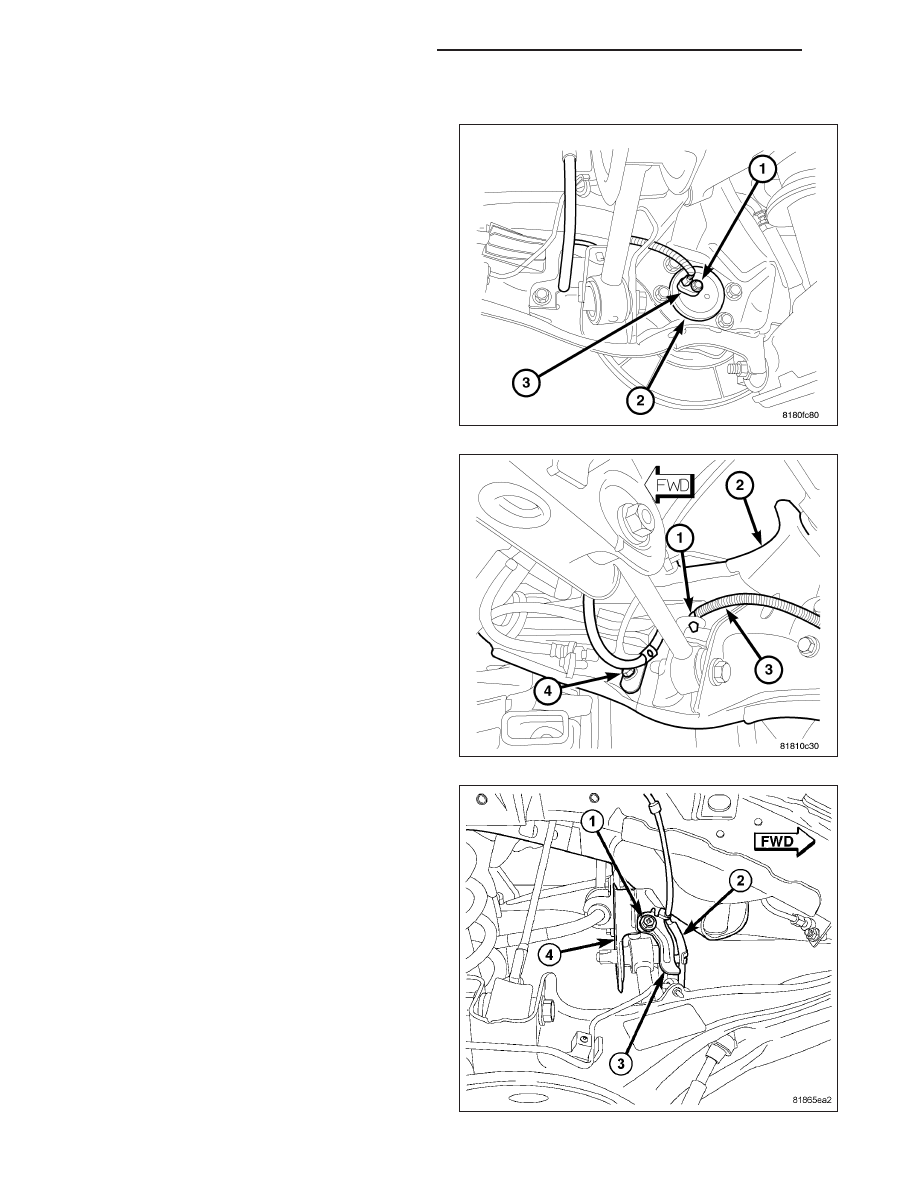

3. Position the wheel speed sensor (3) on the trailing

link (2) and install the screw (4) securing it in
place. Tighten the mounting screw to 18 N·m (13 ft.
lbs.).

4. Position the wheel speed sensor (3) and install the

routing clip (1) fastening the sensor to the trailing
link (2).

5. Position the wheel speed sensor cable routing

clamp (3) on the rear suspension crossmember (4)
and install the mounting screw (1). Tighten the
mounting screw to 18 N·m (13 ft. lbs.).

5 - 320

BRAKES - ABS SERVICE INFORMATION
