SENSOR-REAR WHEEL SPEED

DESCRIPTION

The antilock brake system uses two-wire wheel speed sensors, known as active wheel speed sensors. The sensors
use an electronic principle known as magnetoresistive to help increase performance and durability. The sensors
convert wheel speed into a small digital signal. A Wheel Speed Sensor (WSS) is used at each wheel. A magnetic
pole encoder serves as the trigger mechanism for each sensor. At each wheel of the vehicle there is one wheel
speed sensor and one encoder.

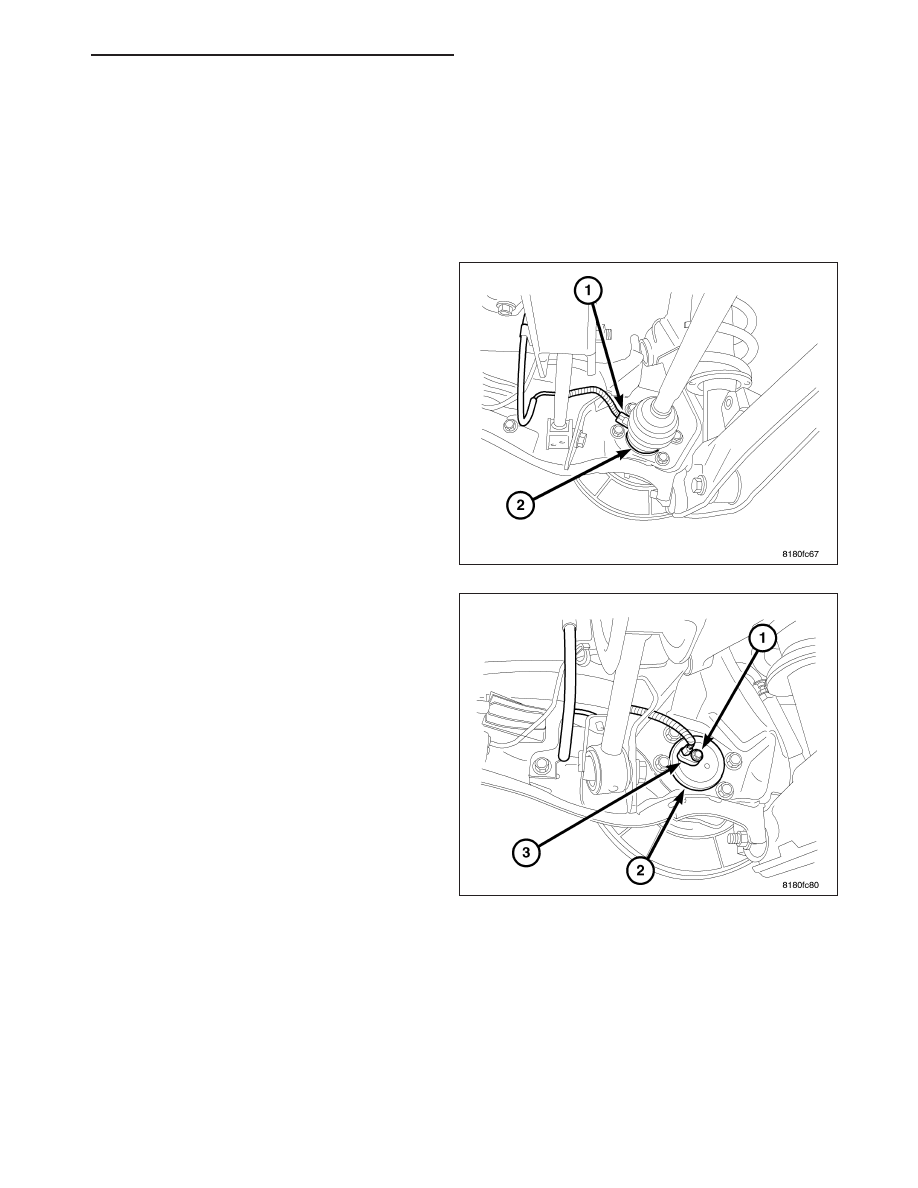

On all-wheel-drive vehicles, the rear wheel speed sen-
sor head (1) is secured to the rear hub and bearing
(2) by a spring-loaded clip on the rear of the assem-
bly. The encoder is integral to the hub and bearing
assembly. The encoder is serviced as part of the rear
hub and bearing.

On front-wheel-drive vehicles, the rear wheel speed
sensor head (3) is mounted to the rear of the hub and
bearing by a screw. The encoder is integral to the hub
and bearing assembly. The encoder is are serviced as
part of the rear hub and bearing.

The WSS air gaps are not adjustable.

OPERATION

The ABM sends 12 volts to power an Integrated Circuit (IC) in the sensor. The IC supplies a constant 7 mA power
supply to the ABM. The relationship of the magnetic pole encoder to the permanent magnet in the sensor, signals
the IC to enable a second 7 mA power supply. The output of the sensor, sent to the ABM, is a DC voltage signal
with changing voltage and current levels. The ground for the IC and the current sense circuit is provided by the
ABM.

When a pole is properly aligned with the sensor, the voltage signal is approximately 0.8 volts and a constant 7 mA
current is sent to the ABM. As the magnetic pole encoder rotates, the encoder shifts the magnetic field and the IC
enables a second 7 mA current source. The ABM senses a voltage signal of approximately 1.6 volts and 14 mA.

PM

BRAKES - ABS SERVICE INFORMATION

5 - 313

The ABM measures the amperage of the digital signal for each wheel. The resulting signal is interpreted by the ABM
as the wheel speed.

REMOVAL

ALL-WHEEL-DRIVE

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Remove the interior rear quarter trim panel. (Refer to 23 - BODY/INTERIOR/QUARTER PANEL TRIM -

REMOVAL)

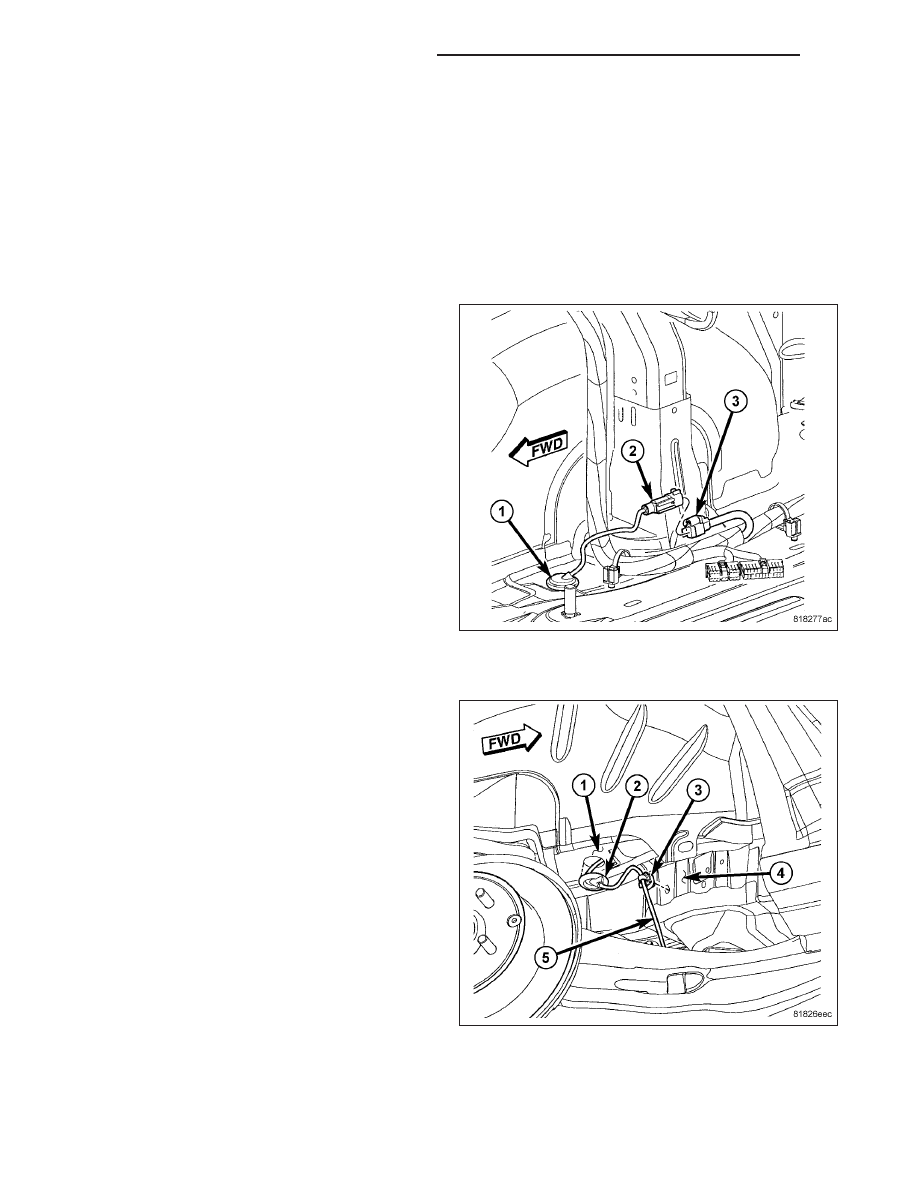

2. Disconnect the wheel speed sensor cable connec-

tor (2) at the body wiring harness connector (3).

3. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE).

4. Remove the grommet (2) from the hole in the body

(1) and pull the wheel speed sensor cable out
through the hole.

5. Remove the speed sensor cable routing clip (3)

from the outside frame rail (4).

5 - 314

BRAKES - ABS SERVICE INFORMATION

PM

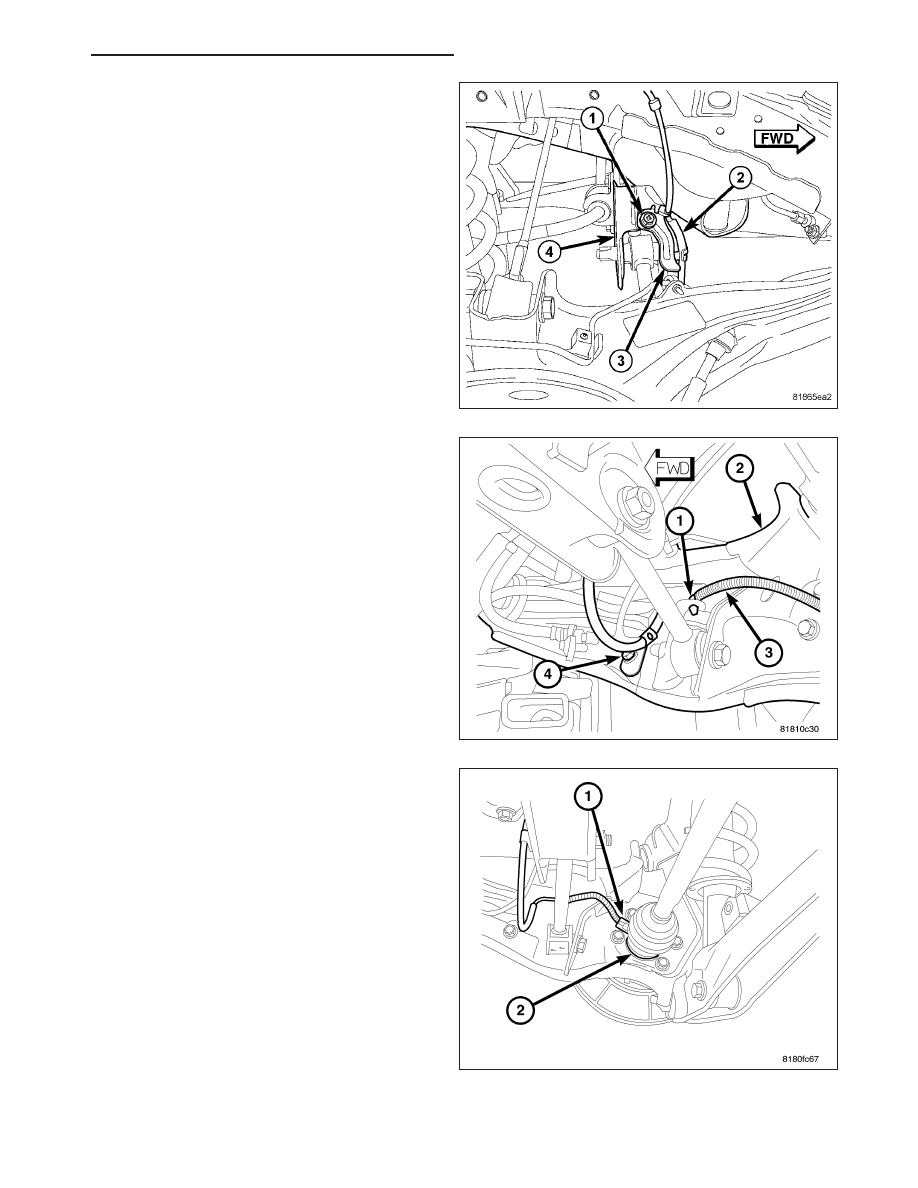

6. Remove the screw (1) fastening the cable routing

clamp (3) to the rear suspension crossmember (4).

7. Remove the speed sensor cable routing clip (1)

from the trailing link (2).

8. Remove the screw (4) fastening the cable routing

clamp to the trailing link.

9. Unclip the wheel speed sensor head (1) from the

spring-loaded retainer on the rear of the hub and
bearing (2). Remove the sensor from the vehicle.

PM

BRAKES - ABS SERVICE INFORMATION

5 - 315

FRONT-WHEEL-DRIVE

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Remove the interior rear quarter trim panel. (Refer to 23 - BODY/INTERIOR/QUARTER PANEL TRIM -

REMOVAL)

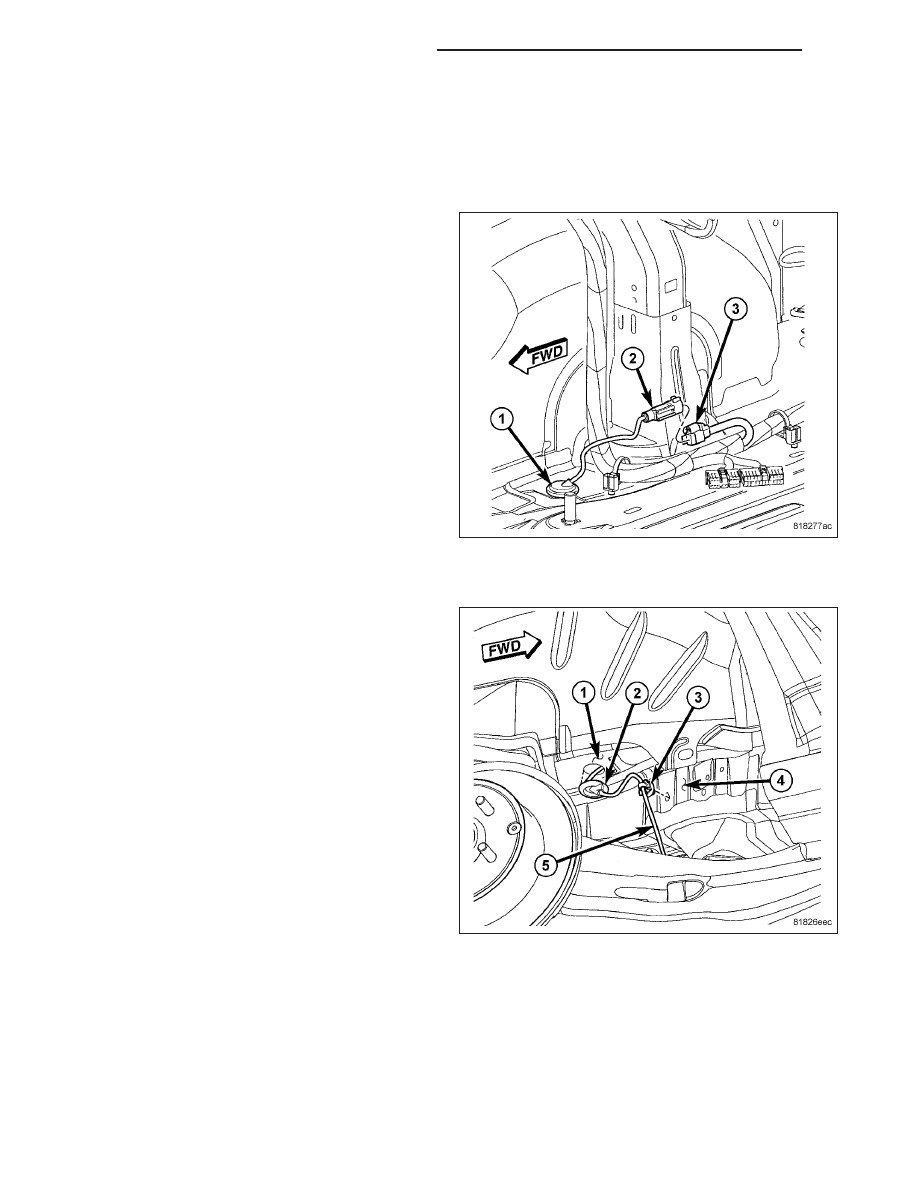

2. Disconnect the wheel speed sensor cable connec-

tor (2) at the body wiring harness connector (3).

3. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE).

4. Remove the grommet (2) from the hole in the body

(1) and pull the wheel speed sensor cable out
through the hole.

5. Remove the speed sensor cable routing clip (3)

from the outside frame rail (4).
