Dodge Caliber. Manual - part 1399

4.

VERIFY THAT DTC B1016–REAR DEFROST SWITCH REQUEST INPUT CIRCUIT LOW IS STILL ACTIVE

With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on. Wait 10 minutes before proceeding.

With the scan tool, read DTCs.

Does the scan tool display active: B1016–REAR DEFROST SWITCH REQUEST INPUT CIRCUIT LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL

MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

PM

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

24 - 13

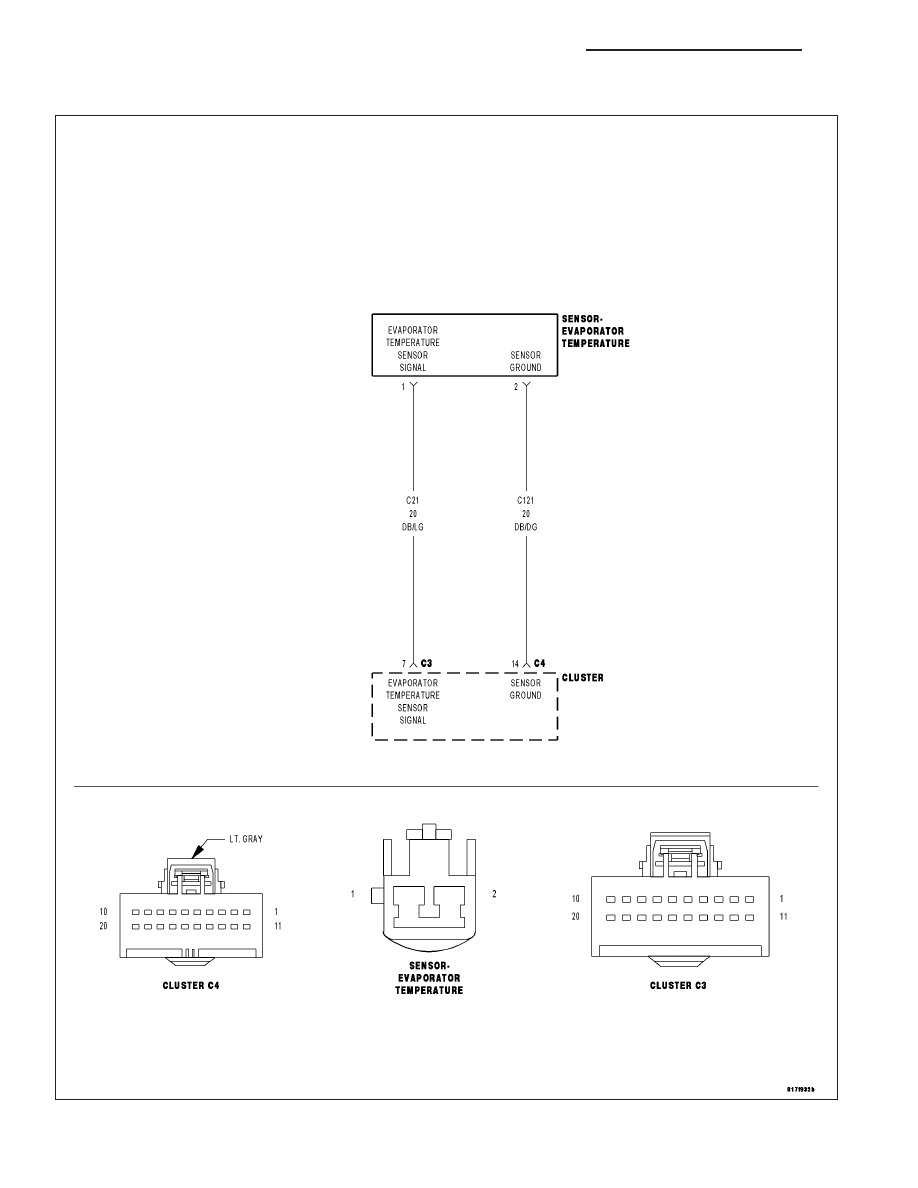

B1031–EVAPORATOR FIN TEMPERATURE SENSOR CIRCUIT LOW (CCN)

For a complete wiring diagram Refer to Section 8W.

24 - 14

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Evaporator Temperature Sensor input is out of range toward the low voltage threshold.

Possible Causes

(C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO (C121) SENSOR GROUND
CIRCUIT

EVAPORATOR TEMPERATURE SENSOR

INSTRUMENT CLUSTER (CCN)

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR DTC B1031–EVAPORATOR FIN TEMPERATURE SENSOR CIRCUIT LOW WITH
EVAPORATOR TEMPERATURE SENSOR HARNESS CONNECTOR DISCONNECTED

Turn the ignition off.

Disconnect the Evaporator Temperature Sensor harness connector.

Turn the ignition on.

With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: B1031–EVAPORATOR FIN TEMPERATURE SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> Replace the Evaporator Temperature Sensor in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

2.

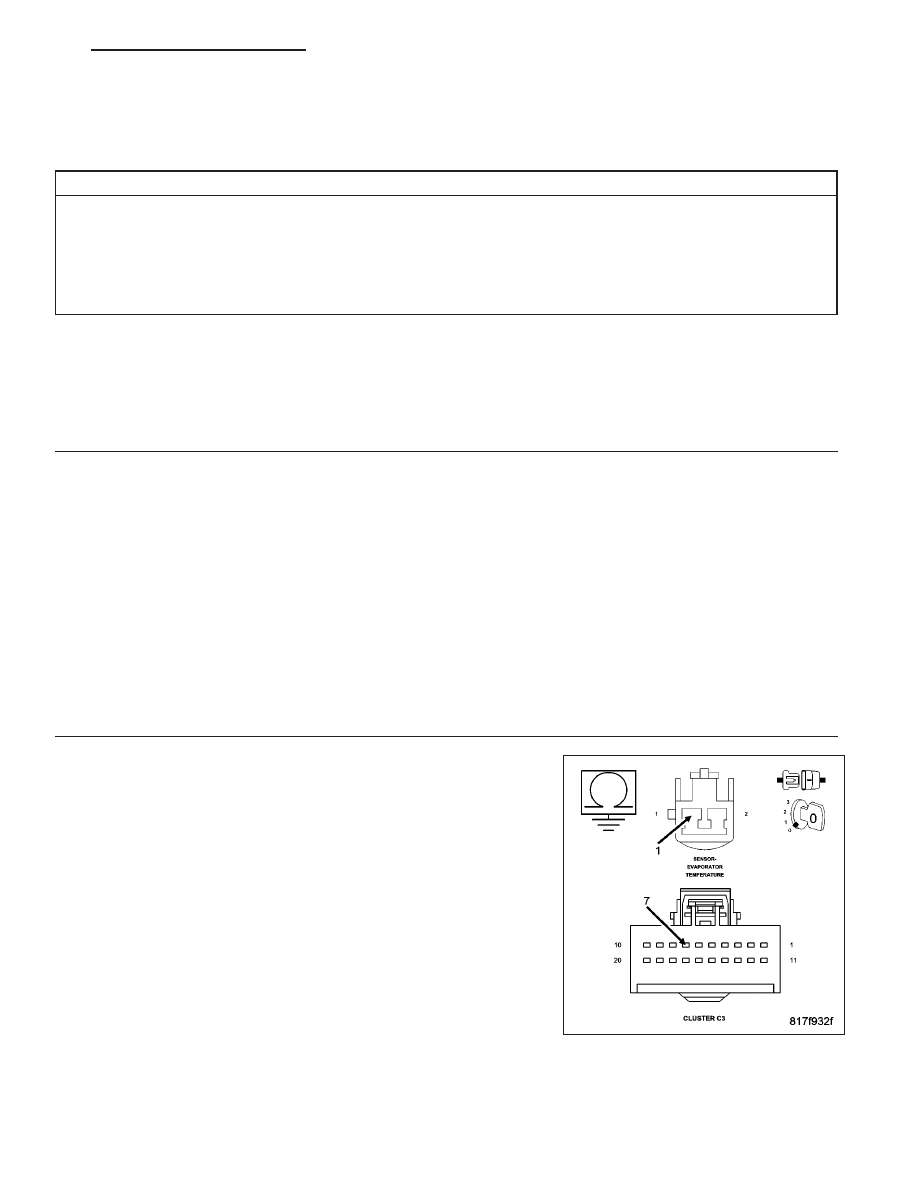

CHECK (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster (CCN) C3 harness connector.

Measure the resistance of the (C21) Evaporator Temperature Sensor
Signal circuit between ground and the Cluster (CCN) C3 harness con-
nector.

Does the ohm meter read open circuit?

Yes

>> Go To 3

No

>> Repair the (C21) Evaporator Temperature Sensor Signal cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

PM

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

24 - 15

3.

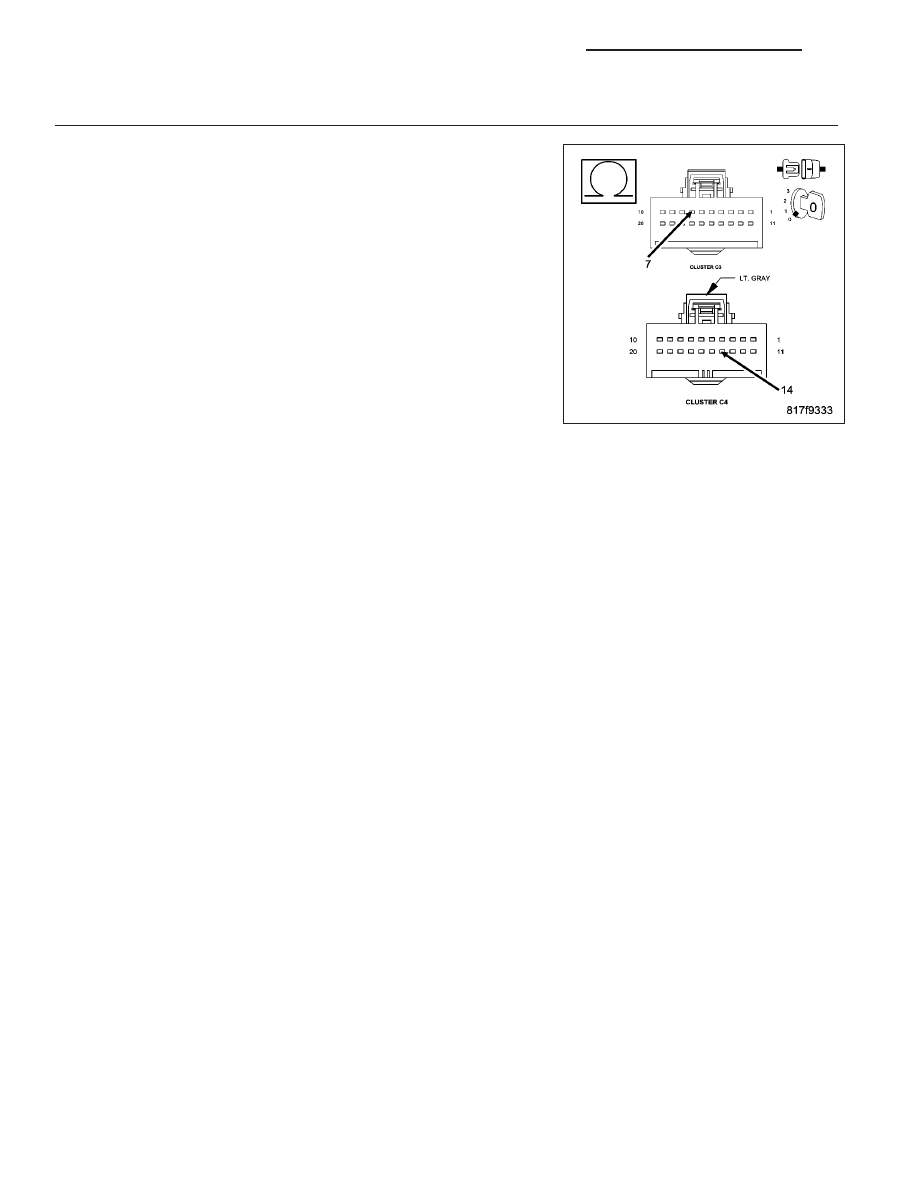

CHECK (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO (C121)
SENSOR GROUND CIRCUIT

Disconnect the Cluster (CCN) C4 harness connector.

Measure the resistance between the (C21) Evaporator Temperature
Sensor Signal circuit in the Cluster (CCN) C4 harness connector and
the (C121) Sensor Ground circuit in the Cluster (CCN) C3 harness con-
nector.

Does the ohm meter read open circuit?

Yes

>> Replace the Cluster (CCN) in accordance with the Service

Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C21) Evaporator Temperature Sensor Signal cir-

cuit for a short to the (C121) Sensor Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

24 - 16

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

PM
