6.

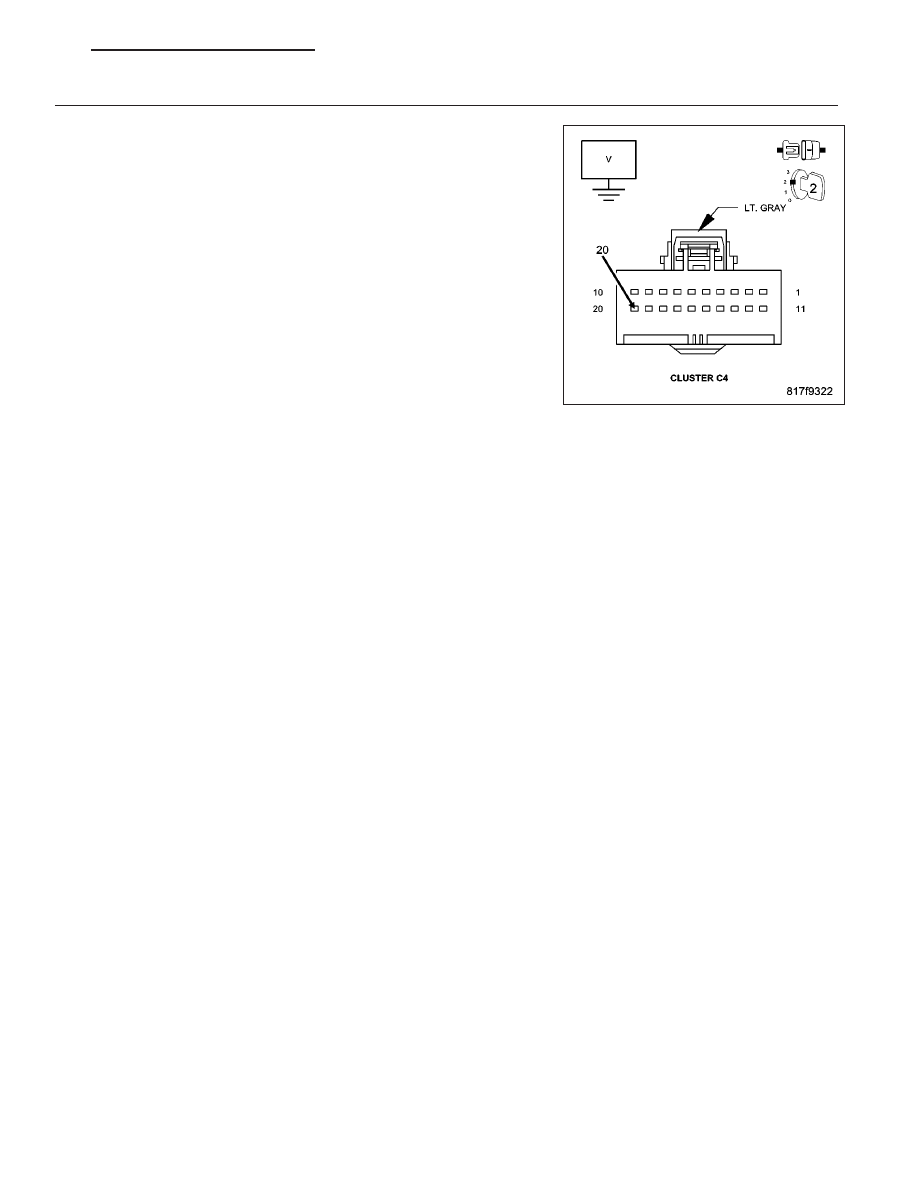

CHECK THE (C105) HVAC MUX CONTROL CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Instrument Cluster C4 harness connector.

Turn the ignition on.

Measure the voltage of the (C105) HVAC MUX Control circuit.

Is the voltage above 1.0 volts?

Yes

>> Repair the (C105) HVAC MUX Control circuit for a short to

voltage.

Perform the BODY VERIFICATION TEST – VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Replace the Instrument Cluster (CCN) in accordance with

the Service Information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

PM

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

24 - 9

B10C1–A/C SELECT SWITCH STUCK (CCN)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Instrument Cluster (CCN) detects that the A/C mode switch stays in a pushed position for more than 5
seconds.

Possible Causes

DTC B1001 OR B1002 ACTIVE IN THE CCN

OBJECT HOLDING A/C MODE SWITCH IN A PUSHED POSITION

SUBSTANCE CAUSING A/C MODE SWITCH TO GET STUCK IN A PUSHED POSITION

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK FOR ACTIVE DTC B1001 OR B1002 IN THE CCN

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display active: B1001 or B1002?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Contents in this Section.

No

>> Go To 2

2.

INSPECT THE A/C HEATER CONTROL FOR DAMAGE

Turn the ignition off.

Inspect the A/C Heater Control for damage.

Is the A/C Heater Control damaged?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> Go To 3

3.

INSPECT FOR OBJECT OR SUBSTANCE CAUSING THE A/C MODE SWITCH TO STAY OR STICK IN A
PUSHED POSITION

Inspect the A/C Heater Control for anything that would cause the A/C mode switch to stay or stick in a pushed
position.

Is anything present that would cause the A/C mode switch to stay or stick in a pushed position?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> Go To 4

24 - 10

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

PM

4.

CHECK THE A/C MODE SWITCH AND STATUS INDICATOR FUNCTION

Start the engine.

Turn the blower control on.

Press the A/C mode switch on and off several times while observing the A/C status indicator.

Does the A/C status indicator turn on and off?

Yes

>> Go To 5

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

5.

VERIFY THAT DTC B10C1–A/C SELECT SWITCH STUCK IS STILL ACTIVE

Turn the ignition on.

With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display active: B10C1–A/C SELECT SWITCH STUCK?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

PM

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

24 - 11

B1016–REAR DEFROST SWITCH REQUEST INPUT CIRCUIT LOW (CCN)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The switch input changes when the switch is pushed down. A stored DTC B1016 indicates that the Electronic Back
Light (EBL) mode switch was stuck in a pushed position for more than 10 minutes, but has since returned to its
normal state. An active DTC B1016 indicates that the EBL mode switch is stuck in a pushed position. An active DTC
B1016 will prevent proper EBL mode switch and status indicator function.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the EBL mode switch stays in a pushed position for more than 10 minutes.

Possible Causes

OBJECT HOLDING ELECTRONIC BACK LIGHT (EBL) MODE SWITCH IN A PUSHED POSITION

SUBSTANCE CAUSING EBL MODE SWITCH TO GET STUCK IN A PUSHED POSITION

A/C HEATER CONTROL

Diagnostic Test

1.

INSPECT THE A/C HEATER CONTROL FOR DAMAGE

Inspect the A/C Heater Control for damage.

Is the A/C Heater Control damaged?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 2

2.

INSPECT FOR OBJECT OR SUBSTANCE CAUSING THE EBL MODE SWITCH TO STAY OR STICK IN A
PUSHED POSITION

Inspect the A/C Heater Control for anything that would cause the EBL mode switch to stay or stick in a pushed
position.

Is anything present that would cause the EBL mode switch to stay or stick in a pushed position?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 3

3.

CHECK FOR NORMAL EBL MODE SWITCH AND STATUS INDICATOR FUNCTION

Turn the ignition on.

Press the EBL mode switch on and off several times while observing the EBL status indicator.

Does the EBL status indicator turn on and off?

Yes

>> Go To 4

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 12

HEATING & AIR CONDITIONING ELECTRICAL DIAGNOSTICS

PM
