9. Remove the foam insert (2) from the seat back

assembly (1).

10. Separate the seat cover (3) from the foam cush-

ion (1) and cut off all hog rings (2) attaching the
cover to the foam.

11. Squeeze the locking tab (3) and remove the head-

rest sleeves (1).

12. Remove the seat back cover and cushion.

PM

SEATS

23 - 169

ASSEMBLY

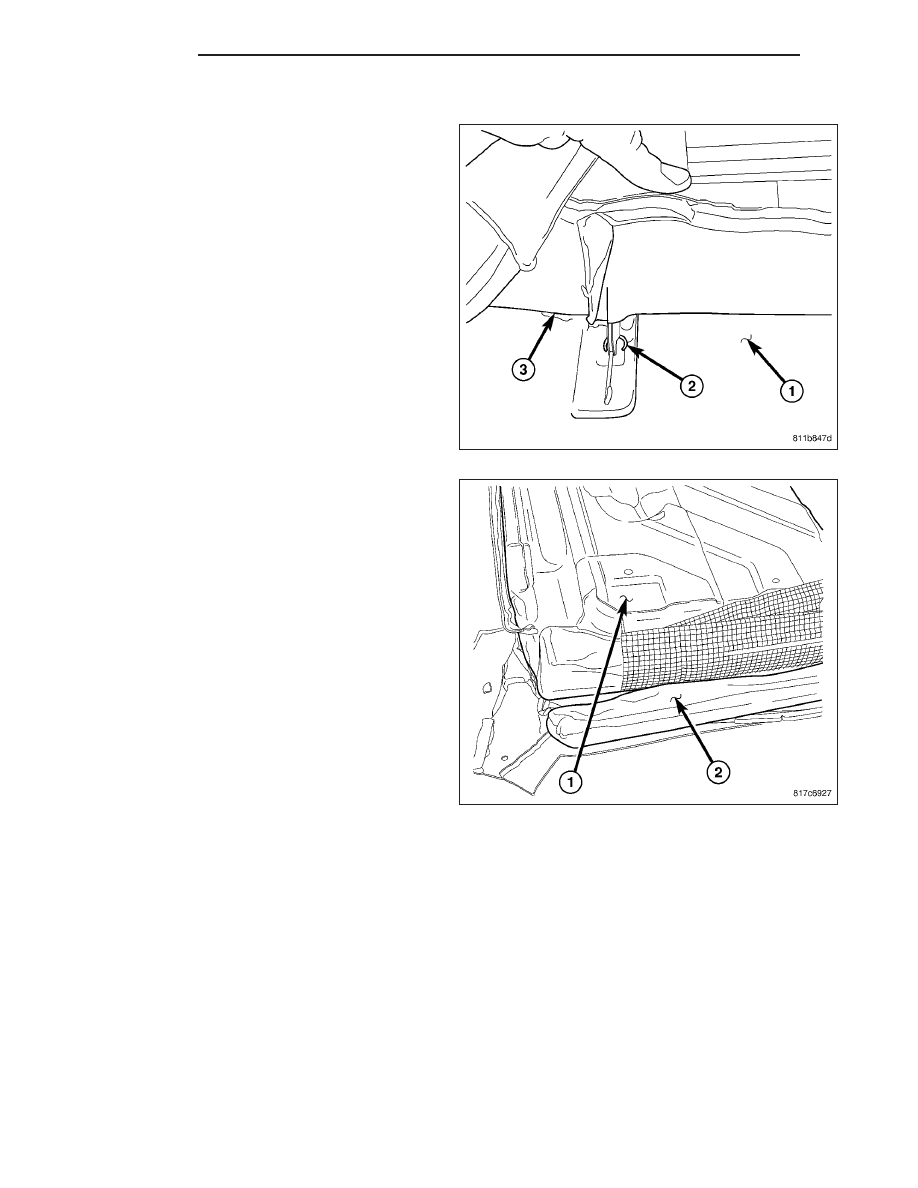

1. Position the seat back cushion on the frame and

position the cover over the cushion.

2. Attach the seat cover (3) to the seat back cushion

(1) and install new hog rings (2) as required.

3. Position the foam insert (2) back at the base of the

seat back assembly (1).

23 - 170

SEATS

PM

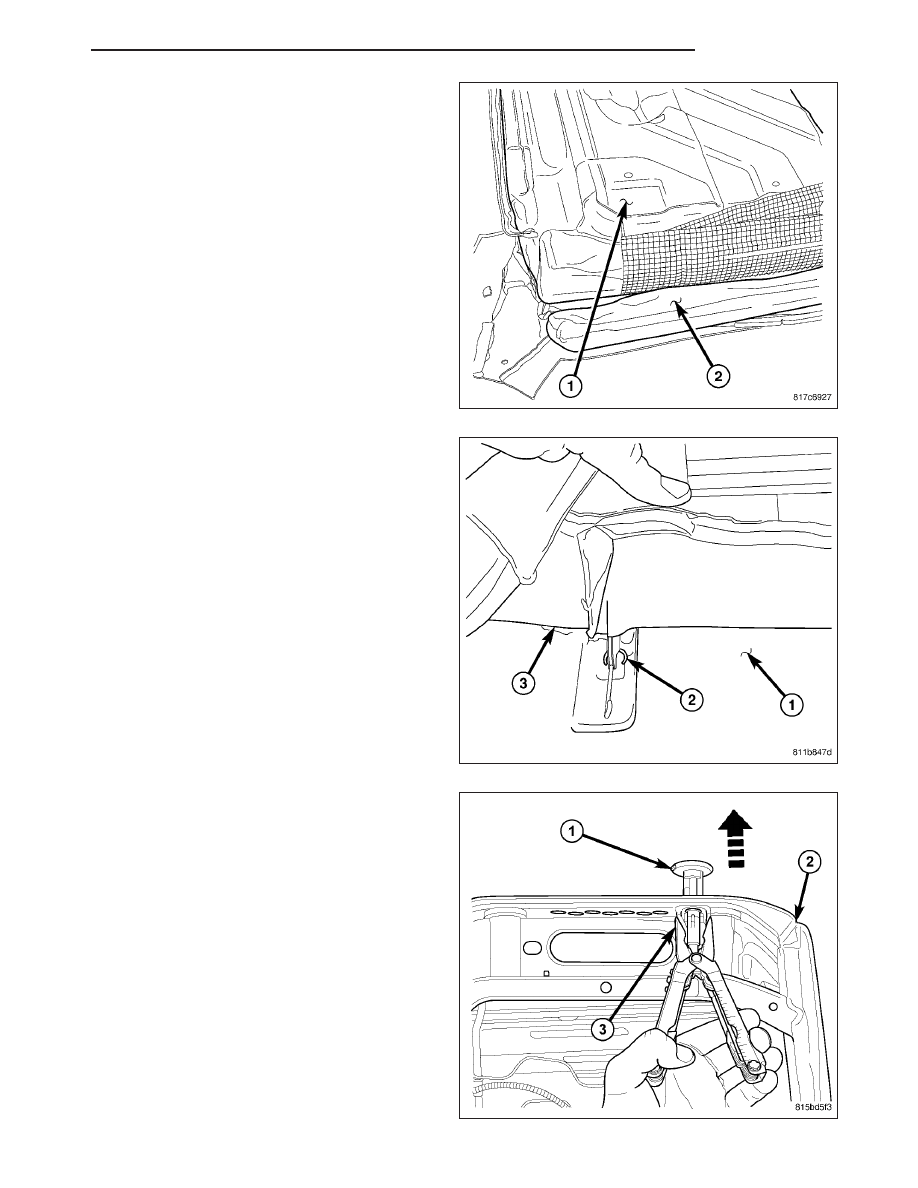

4. Zip the cover back over the frame.

5. Install the push pin fasteners (3).

6. Position the inner cover (2) over the frame hooks

(1).

7. Fasten the upper (1) and lower (2) zip strips at the

bottom of the seat back.

PM

SEATS

23 - 171

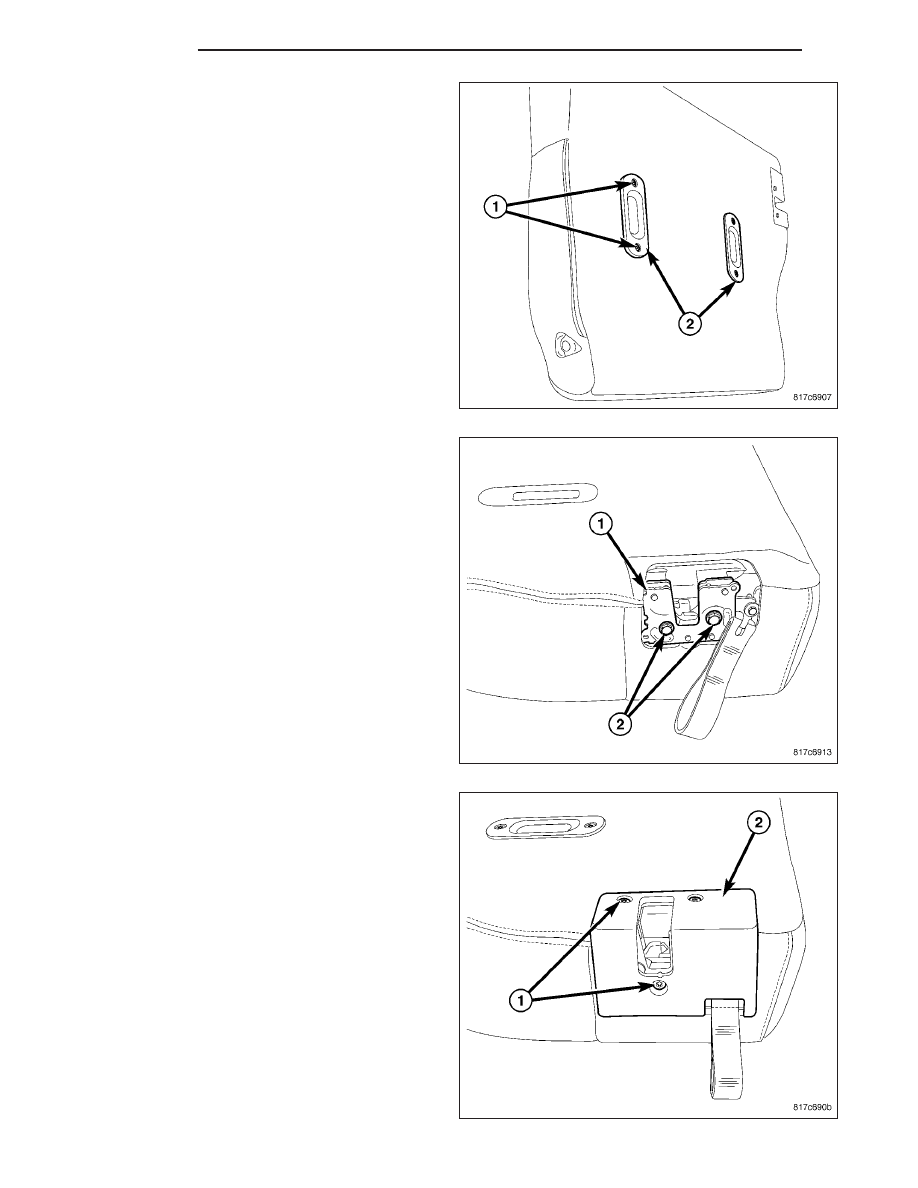

8. Install the child tether bezels (2) and install the

screws (1).

9. Install the latch (1) and install the bolts (2).

10. Tighten the bolts to 28 N·m (21 ft. lbs.).

11. Install the latch bezel (2) and install the screws

(1).

23 - 172

SEATS
