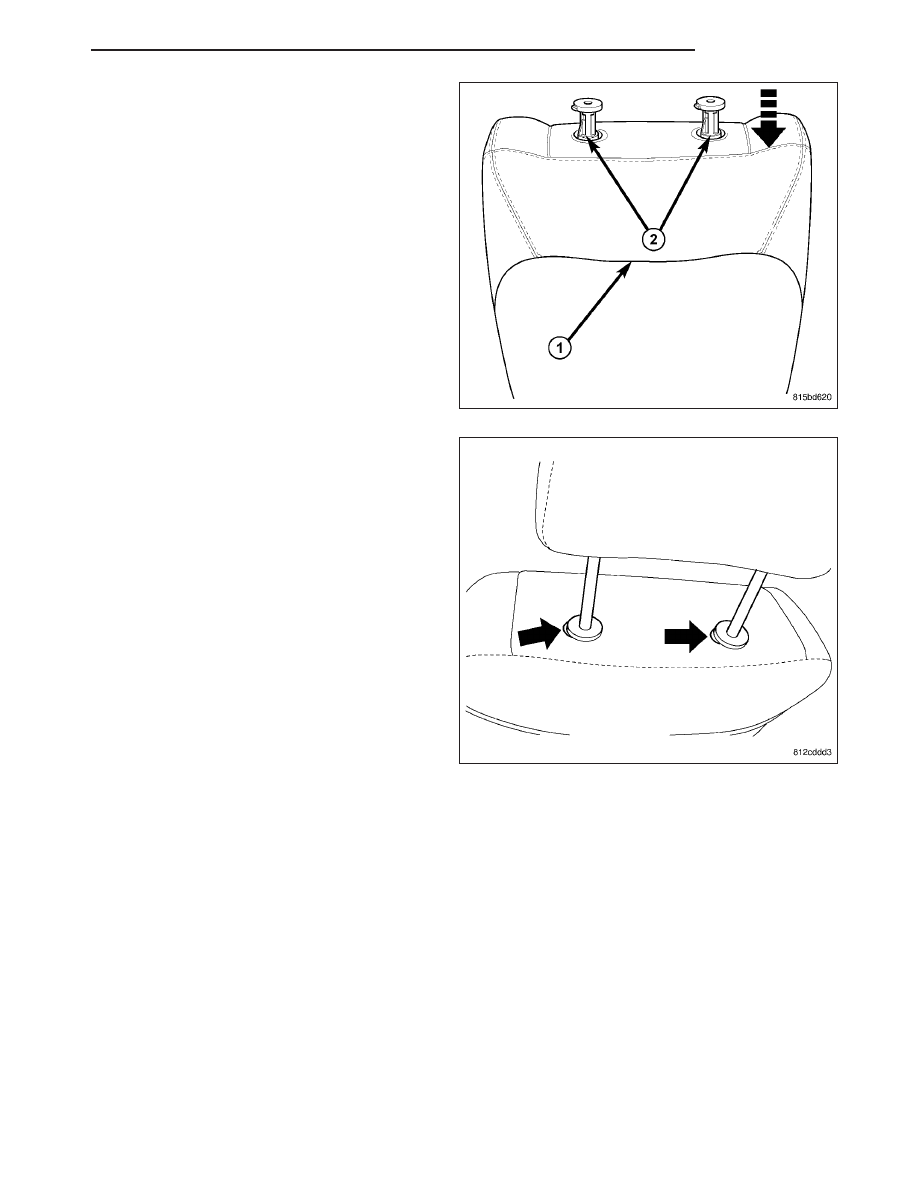

12. Install the headrest sleeves (2), if equipped.

13. Press the headrest sleeve release buttons and

install the headrest, if equipped.

14. Install the seat back (Refer to 23 - BODY/SEATS/

SEAT BACK - INSTALLATION).

PM

SEATS

23 - 173

INSTALLATION

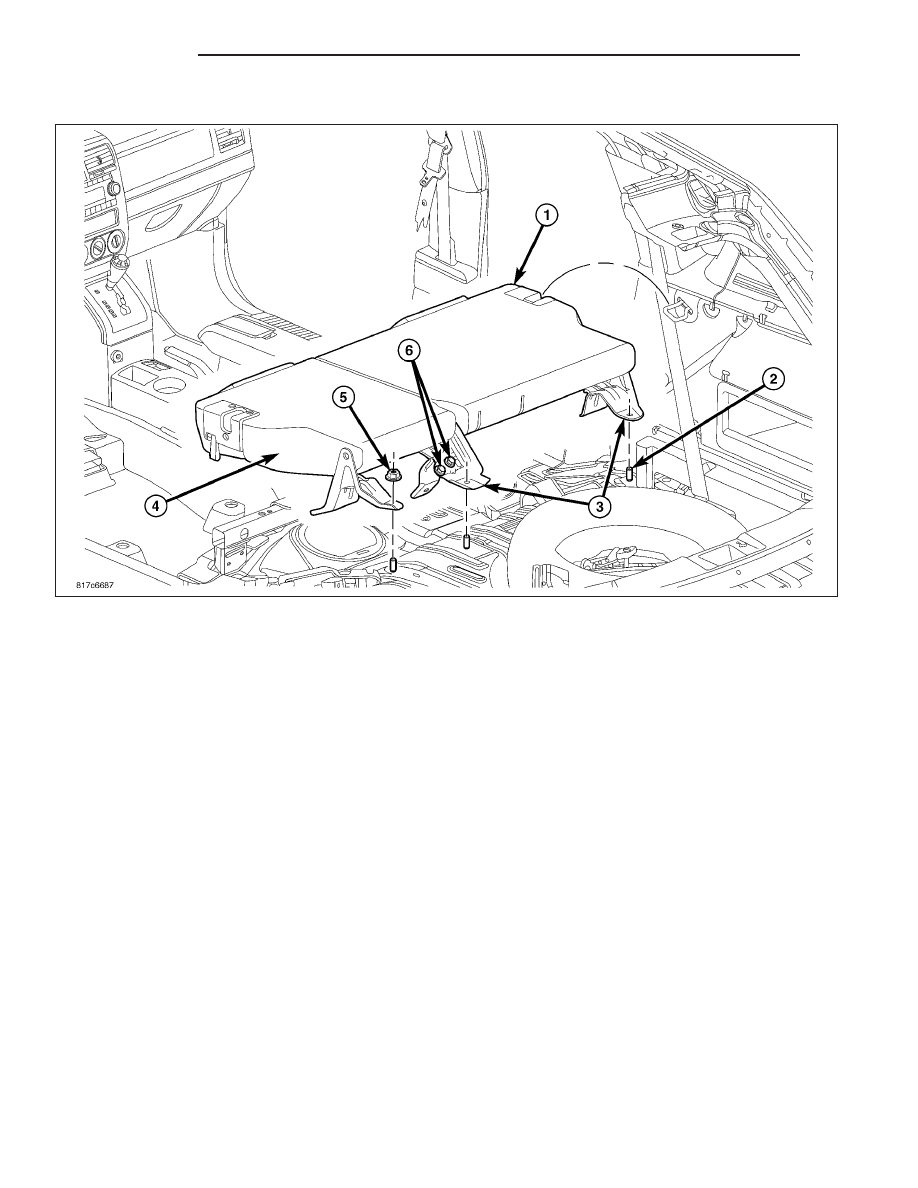

1. Install the 60% seat section (1) over the studs (2) and install the nuts (3).

2. Install the 40% seat section (4) over the stud and seat bracket and install the seat bracket bolts (6).

3. Tighten the seat bracket bolts (6) to 46 N·m (34 ft. lbs.).

4. Install the nut (5).

5. Tighten the nuts (5 and 3) to 46 N·m (34 ft. lbs.).

23 - 174

SEATS

PM

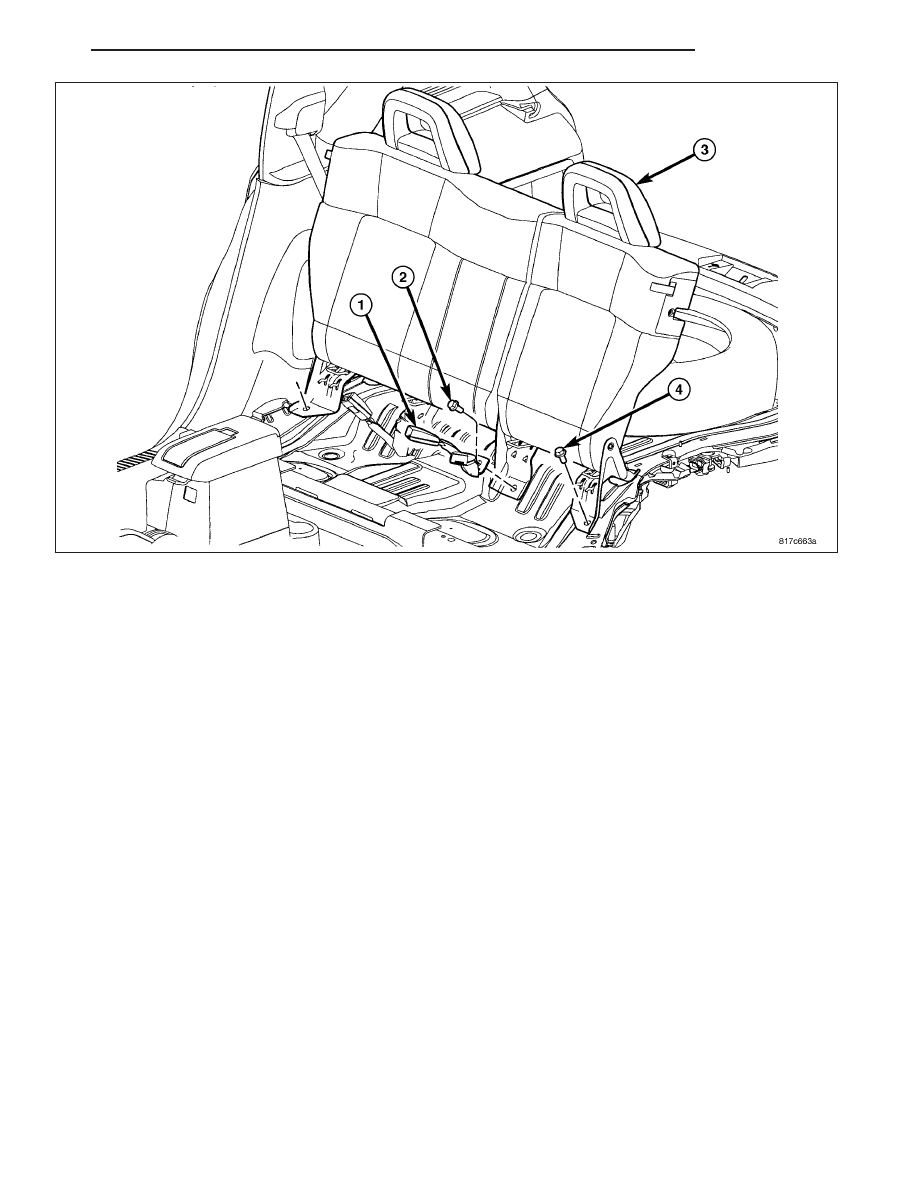

6. Position the seat backs (3) up and latch.

7. Install the belt buckles (1) and install the bolt (2).

8. Tighten the buckle bolt to 45 N·m (33 ft. lbs.)

9. Install the bolts (4) and tighten to 56 N·m (331 ft. lbs.)

10. Install the seat cushion (Refer to 23 - BODY/SEATS/SEAT CUSHION - FRONT - INSTALLATION).

PM

SEATS

23 - 175

SEAT CUSHION - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Move the seat to the forward position and discon-

nect and isolate the negative battery cable.

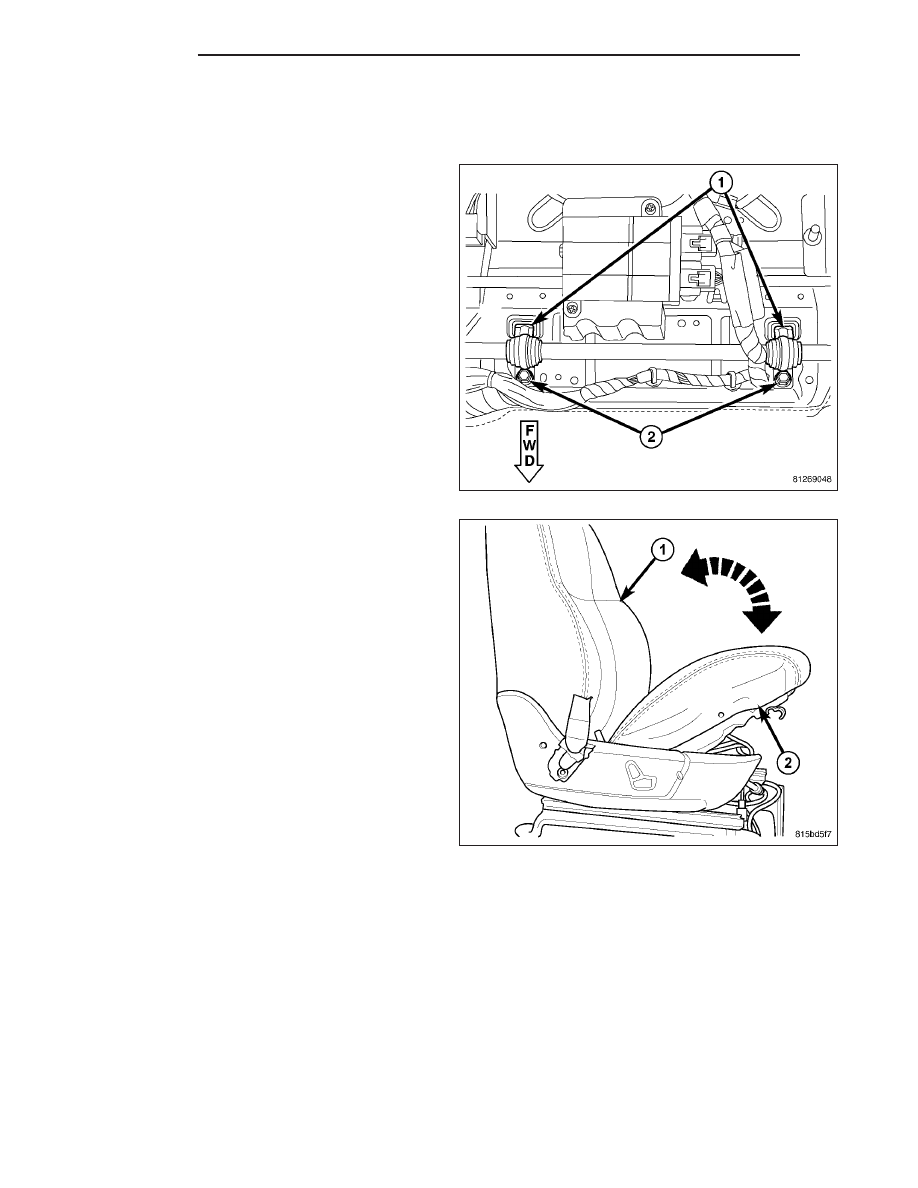

3. Remove the bolts (2) and the straps (1).

4. Disconnect the electrical connector, if equipped.

5. Lift the front of the seat cushion (2) up and slide

out from under the seat back cushion (1).
