6. Remove the rear quarter trim cargo loop (2) fas-

tener (3).

7. Remove the rear quarter panel.

INSTALLATION

1. Twist quarter trim toward quarter body side seating

tabs on to clips.

2. Seat four - way and two - way locator on panel to

holes on body inner.

3. Tap on panel at each clip location until seated.

PM

INTERIOR

23 - 93

4. Snap striker bezel to quarter panel.

5. Install cargo loop fastener (3).

23 - 94

INTERIOR

PM

CENTER CONSOLE SHIFTER HOUSING

REMOVAL

1. Remove shift knob and shift bezel. (Refer to 23 -

BODY/INTERIOR/SHIFT

BEZEL

-

REMOVAL)

(Refer to 23 - BODY/INTERIOR/SHIFT BEZEL -
REMOVAL)

2. Remove two screws (1).

3. Pull on side of housing (1) and unsnap housing

tabs.

4. Disconnect console housing wire connector (2) and

instrument panel connector (3).

5. Remove from vehicle.

PM

INTERIOR

23 - 95

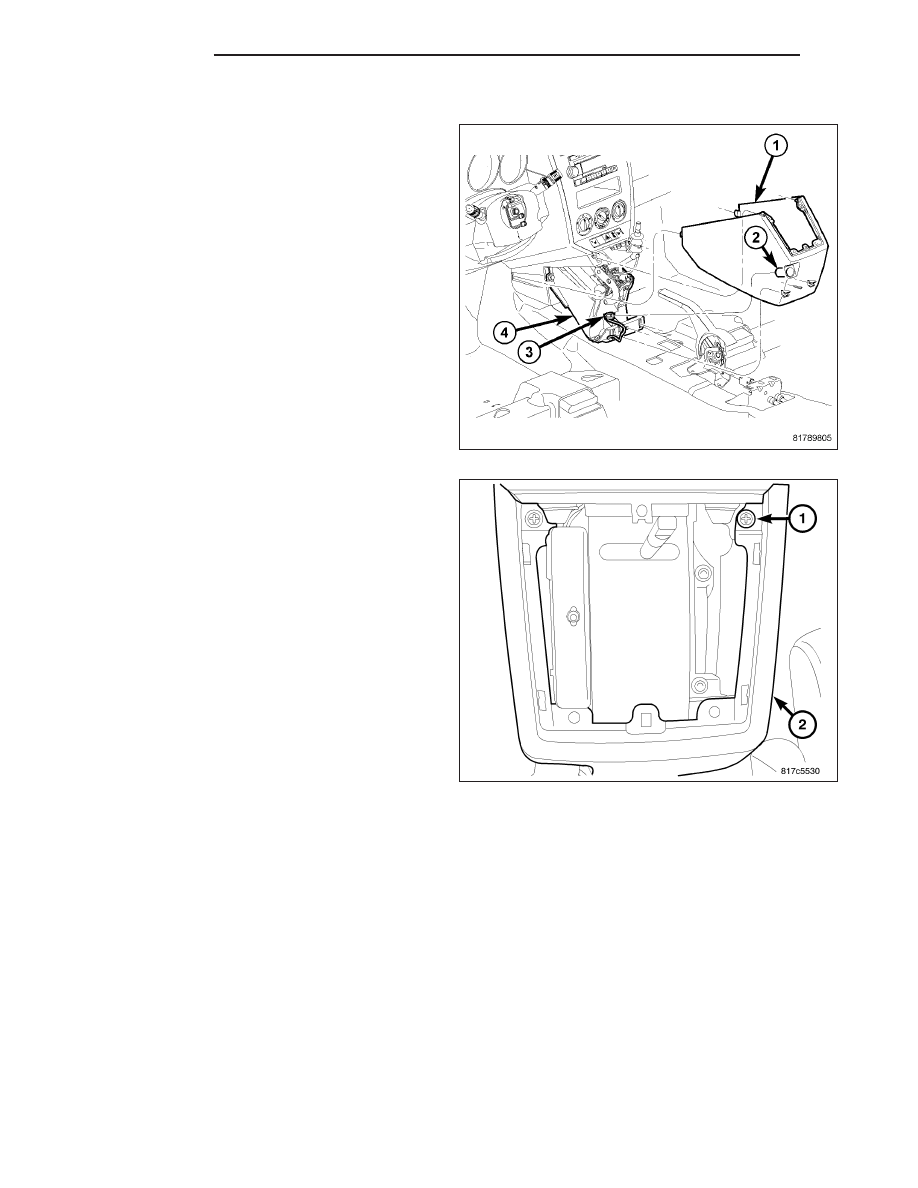

INSTALLATION

1. Connect center console housing wire connector (2)

with instrument panel connector (3).

2. Place console housing (1) over shifter lever ensur-

ing console tabs seat properly.

3. Install screws (1).

4. Replace shift bezel and knob. (Refer to 23 - BODY/

INTERIOR/SHIFT BEZEL - INSTALLATION) (Refer
to 23 - BODY/INTERIOR/SHIFT BEZEL - INSTAL-
LATION).

23 - 96

INTERIOR
